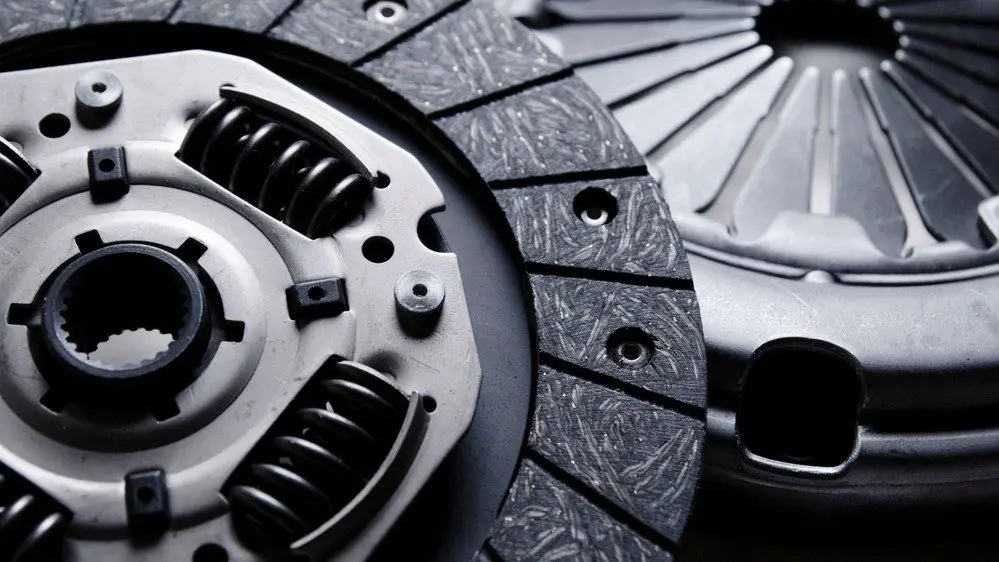

Признаки неисправности сцепления автомобиля

Автомобильное сцепление является важным элементом трансмиссии, от технического состояния которого зависит комфорт и безопасность движения. В процессе эксплуатации сцепление может требовать регулировки, обслуживания, а также замены, в зависимости от степени износа. Сцепление – узел, который называют “расходником”, ведь в основе его используются фрикционные детали, и детали, на которые воздействует постоянная высокая нагрузка. Далее разберемся о том, как выявить неисправность сцепления, какие поломки бывают и как их исправить.

Что способствует ускоренному износу сцепления

Первая и главная причина ускоренного износа сцепления – небрежное обращение водителя, а именно резкое трогание с места, пробуксовки, долгое удержание педали сцепления. Важно понимать, что в сцеплении существуют две детали, которые выходят из строя быстрее всего, и, соответственно не терпят жесткого режима эксплуатации – фрикционный диск сцепления и выжимной подшипник. Диск сцепления начинает быстрее стираться, а повышенный его износ характеризуется специфическим запахом, что называется “паленым сцеплением”, а выжимной подшипник, из-за продолжительной работы вхолостую – хрустеть и гудеть.

Второй момент кроется в качестве комплектующих. Если вы приобретаете сцепление по отдельности, то разность качества комплектующих влияет пагубно на весь узел в сборе. Некачественное сцепление работает меньше, иногда проскальзывает. И, наконец, третья причина – неправильная установка сцепления. Это может быть один из моментов:

• фрикционный диск установлен обратной стороной;
• выжимной подшипник недостаточно “сидит” на своем месте;
• диск сцепления, при установке, не отцентровали.

Признаки неисправности сцепления

Существует множество прямых и косвенных признаков, указывающих на износ сцепления. Для определения причин необходимо тщательно провести диагностику, которая может прямо указать на конкретную деталь, вышедшею из строя. Далее, из нижеуказанных признаков, вы научитесь понимать, при каких факторах вышла из строя та, или иная деталь системы сцепления.

Рассмотрим основные признаки, на прямо указывают на износ сцепления:

• сцепление выключается не полностью. Такой признак называется “сцепление ведет”, и происходит по причине того, что при нажатии на педаль сцепления, ведомый и ведущий диск размыкаются неполноценно, а их рабочие поверхности несколько соприкасаются. Из-за этого переключение передач либо сопровождается хрустов синхронизаторов или вообще включить передачу невозможно, пока водитель несколько раз не выжмет сцепление;
• пробуксовка ведомого диска. Происходит пробуксовка из-за недостаточного прилегания его к поверхности маховика, из-за чего включение сцепления становится еле возможным. Как только вы отпускаете сцепление, вы увидите резкое повышение оборотов, при этом разгоняться авто будет с запаздыванием. Сопровождается пробуксовка сильным запахом горелого ферродо, что называется “горит сцепление”. В зависимости от степени износа сцепления, пробуксовка может вас застать при движении под горку, при резком разгоне или при полной загрузке транспортного средства;
• вибрация и посторонние звуки. Возникают такие моменты при включении и выключении сцепления, во многом говорят о неисправности демпферных пружин ведомого диска и неисправного выжимного подшипника;
• рывок при включении сцепления. Возникает в начале движения, также рывок может возникать при переключении во время езды.

Как проверить сцепление

Если вы, эксплуатируя автомобиль, заметили один из вышеописанных симптомов неадекватного поведения сцепления – читайте далее о том, как производится самостоятельная диагностика системы сцепления без снятия коробки передач.

«Ведет» или «не ведет»

Для того, чтобы определить “ведет” сцепление или нет, следует произвести диагностику следующим образом: запустите двигатель, выжмите педаль сцепления и попробуйте включить первую или заднюю передачу. Если передача включается с трудом, сопровождается специфическими звуками – это говорит о том, что фрикционный диск не отходит от маховика полностью.

Второй вариант диагностики происходит в движении, когда автомобиль загружен или двигается под горку, при этом вы будете отчетливо слышать запах горелого сцепления.

Буксует ли сцепление

Для проверки необходимо воспользоваться ручным тормозом. Обратите внимание, что автомобиль должен стоять на ровной поверхности. Запускаем двигатель, выжимаем сцепление, включаем первую передачу, при этом ручной тормоз активирован. Если автомобиль, при отпускании педали сцепления заглох – узел сцепления исправен, в любом другом случае требуется дополнительная диагностика со снятием КПП.

Проверка износа сцепления

Проверить сцепление по следующей схеме довольно просто:

1. Запустите мотор и включите 1 передачу.
2. Плавно отпуская педаль сцепления, без подгазовки, попробуйте тронуться с места.

Если транспортное средство начало движение, как только вы начали отпускать педаль – значит сцепление, практически, не изношено. “Схватывание” сцепления на середине амплитуды педали – износ составляет 40-50%. Когда автомобиль начинает движение только при полном отпускании педали сцепления, это говорит о его неисправности, при этом ведомый и ведущий диск может пребывать в отличном состоянии, а из строя вышел рабочий цилиндр сцепления или растянулся трос.

Причины неисправности сцепления

Зачастую автовладельцы сталкиваются с проблемой неадекватной работы системы сцепления только при обнаружении явных признаков. Непосредственно причины:

• износ ведущего или ведомого диска, либо узла в сборе. В нормальных режимах эксплуатации, сцепление способно отработать положенный минимум в 70 000 километров. Как правило, изнашивается фрикционный диск и выжимной подшипник, а сама корзина, иногда остается исправной;
• жесткая эксплуатация автомобиля. Постоянные пробуксовки, резкие нажатия на педаль акселератора, переключение передач на высоких оборотах с резким бросанием педали сцепления заставляют фрикционный диск “гореть”. Также, любые перегрузки в виде превышения снаряженной массы, подъем на крутой угол, а также попытки “враскачку” выбраться из бездорожья, также “сжигают” сцепление намного раньше, чем оно могло износиться;
• выход из строя выжимного подшипника. В данном случае он начинает “подъедать” лепестки корзины, из-за чего ведомый диск начинает неплотно прилегать к маховику;
• вибрация при выключении/включении сцепления. В это время фрикционный диск вращается “вхолостую”, и если бы в конструкции не было предусмотренных поперечных пружин – вы постоянно ощущали бы вибрацию. Пружины позволяют диску вращаться без колебаний, а при их растяжении повышаются вибрационные нагрузки на первичный вал, повышается износ рабочей поверхности маховика.

Вышеуказанные причины – типовые, и возникают всегда при эксплуатации автомобиля. Что касается нештатных причин, то их также хватает:

• ведомый диск изнашивается раньше всех, однако в пробуксовке могут быть виноваты как корзина, так и маховик из-за недостаточной толщины рабочей поверхности;
• при перегреве корзина может потерять свои свойства. Это видно только при снятии сцепления, если обратите внимание на рабочую поверхность корзины, то синие оттенки говорят о том, что узел работал в условиях перегрева;
• ранний износ сцепления также возникает из-за неисправности заднего сальника коленвала и сальника первичного вала КПП. Герметичность картера сцепления – важный момент, поэтому попадание масла на фрикционы не только способствует пробуксовке даже нового сцепления, но и способствует скорой замене сцепления в сборе;
• механическая неисправность деталей сцепления. “Потеря” лепестков корзины, разваленный выжимной подшипник, разрушение ведомого диска случается в случае применения некачественного сцепления, при критически-жестких условиях эксплуатации, и несвоевременной замене узла.

Устранения неисправности сцепления

Для того, чтобы определить и устранить неисправность сцепления – необходимо понимать характер поведения сцепления, локализацию неисправности и некоторые знания конструкции системы, о чем поговорим далее.

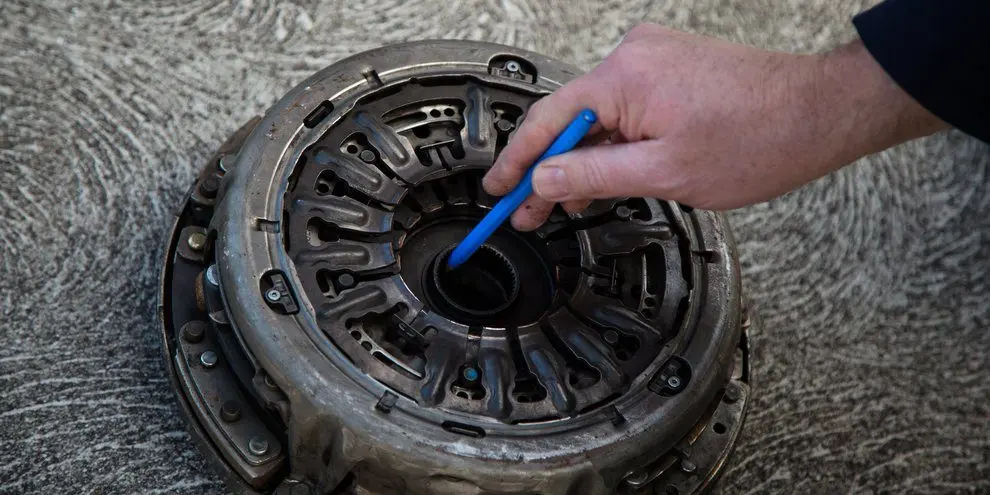

Неисправности корзины сцепления

Выход их строя корзины сцепления характеризуется следующими факторами:

• при выжиме сцепления возникает шум. Если при снятии КПП и последующей дефектовке, ведомый диск и выжимной в нормальном состоянии, то с большей долей вероятностью лепестки корзины утратили пружинные свойства;
• поломка диафрагменной части корзины или обламывание лепестков;
• коррозия. От глубины коробления зависит возможность дальнейшего использования корзины, если ржавчина поверхностная.

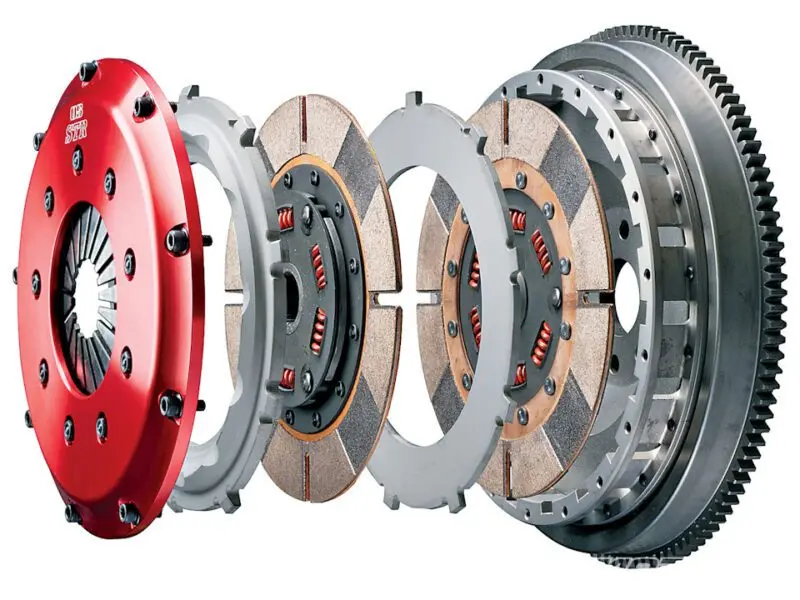

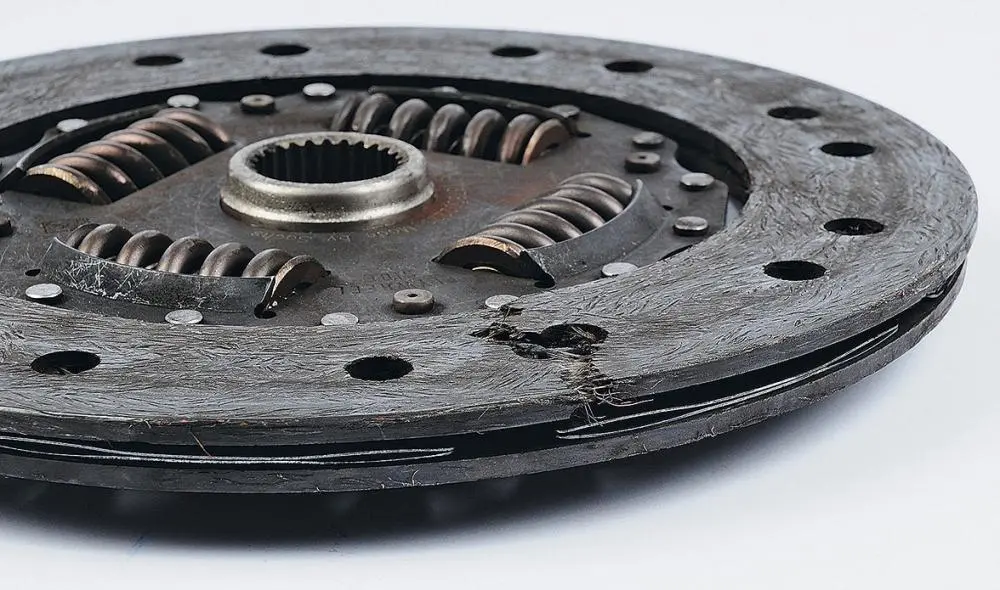

 Неисправность диска сцепления

Возникают неисправности ведомого диска чаще всего, выражаются в характерном поведении сцепления, как “ведение” и пробуксовка:

• коробление. Если оно более 0,5мм, то фриционный диск будет постоянно цепляться за корзину, из-за чего сцепление будет вести. Коробление можно исправить механическим путем, но если биение диска высокое – требуется его замена;
• перекос ступицы диска. Проверить можно путем осмотра шлицов первичного вала коробки передач, возможно достаточно будет воспользоваться литиевой смазкой с антиокислительными присадками, чтобы ступица не “прикипела” на валу;
• в картере сцепления присутствует масло. Это сразу пагубно влияет на фрикционную накладку диска, выводит ее из строя раньше. Возникает ситуация на автомобилях с большим пробегом, при несвоевременной замене сальников первичного вала и коленвала;
• износ фрикциона. Потребуется исключительно замена диска, а раньше имелась возможность менять накладки заклепками;
• шум и вибрация. Если возникает при нажатии на педаль сцепления, то говорит это о неисправности поперечных пружин диска, которые работают балансирами.

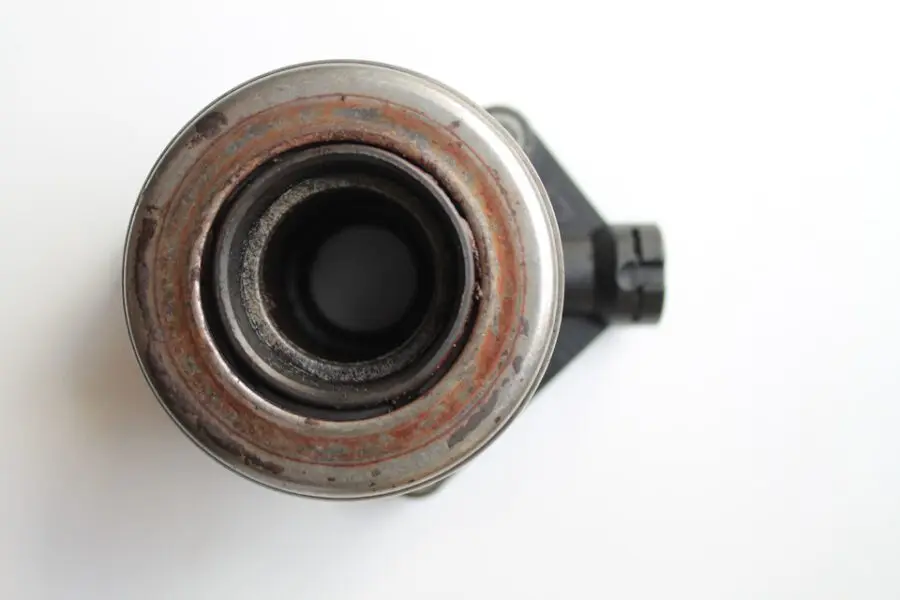

Неисправность выжимного подшипника

Диагностика выжимного довольно проста: необходимо нажать на педаль сцепления и прислушаться, доходит ли до вас шелестящий звук. Если вовремя не обратить внимание на неисправность выжимного, то это может привести к выходу из строя не только всего пакета сцепления, но и коробки передач. Нередко возникают случаи, когда выжимной разлетается, а его куски пробивают корпус коробки передач.

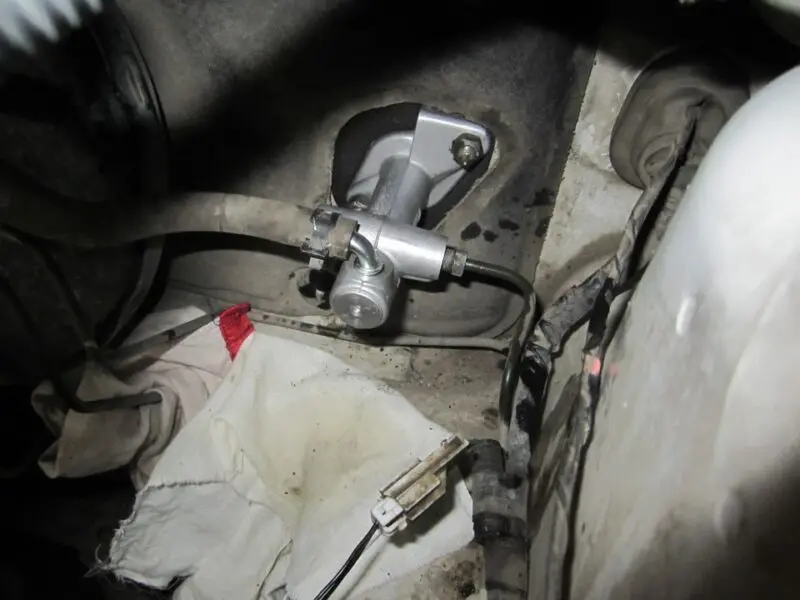

Неисправности главного цилиндра сцепления

Возникает неисправность крайне редко, на пробеге не менее 150 000 километров. Чаще всего засоряется компенсационное отверстие, которое еще можно попробовать промыть самостоятельно. Попутно необходимо заменить манжеты, которые, при попадании масла, разбухают, и ко вторичному использованию не годятся.

Проверить ГЦС можно с помощником, где первый нажимает на педаль сцепления, а второй оценивает амплитуду движения штока вилки сцепления.

Также шток цилиндра может долго возвращаться в исходное положение, из-за чего ведомый диск будет подгорать. Возникает это при условии долгого простоя транспортного средства без движения, а также из-за несвоевременной замены тормозной жидкости в гидроприводе сцепления. Чаще всего, манипуляции по переборке главного цилиндра сводятся к тому, что приходится приобретать новую деталь.

Обращайте внимание на уровень жидкости в гидросистеме, а также проведите ревизию магистрали, если заметили снижение уровня тормозной жидкости.

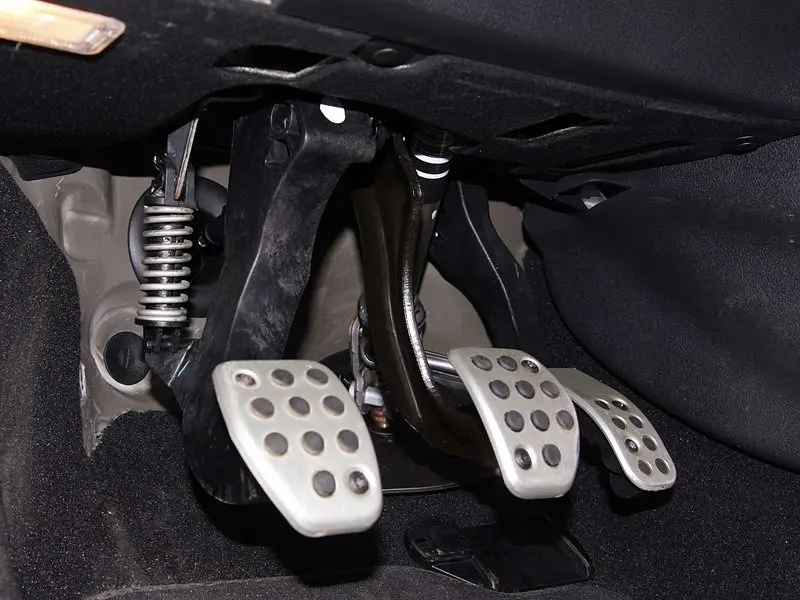

Неисправности педали сцепления

Обычно такое возникает редко, когда педаль сцепления требует замены. В зависимости от того, какой тип привода используется в системе, следует обращать внимание на педаль. Это может быть повреждение площадки пятака, которым вы нажимаете на шток ГТЦ, либо другие механические повреждения, которые, во многих случаях. можно решить путем сварки.

Неисправности датчика

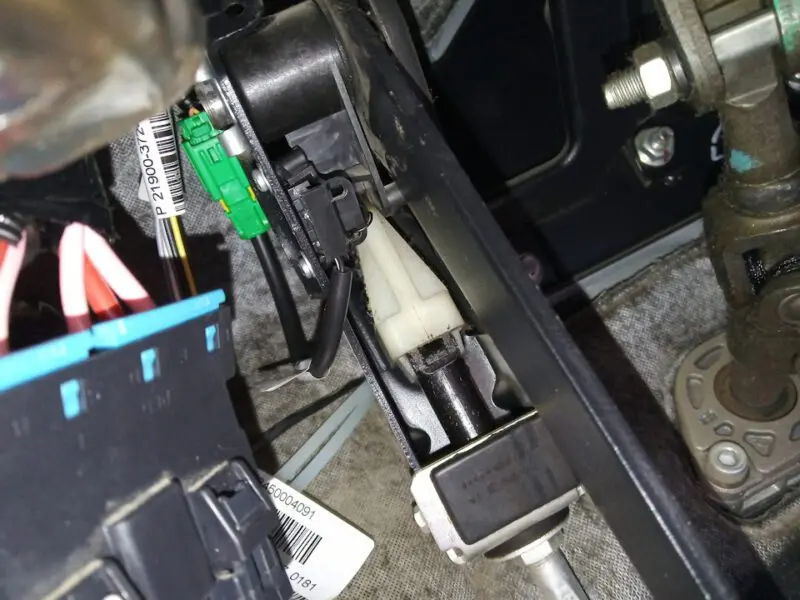

Применение электронной педали сцепления требует наличия сопутствующих электронных систем и датчиков. Датчик определения положения педали регулирует угол зажигания и обороты двигателя для оптимальной среды, при которой переключение передачи будет своевременным и комфортным.

При возникновении частичной неисправности датчика, автомобиль работает неадекватно: плавают обороты двигателя, при переключении передач возникают рывки. Причин выхода из строя датчика несколько:

• обрыв электрической цепи;
• выход из строя непосредственно датчика;
• требуется “обучение” электронной педали.

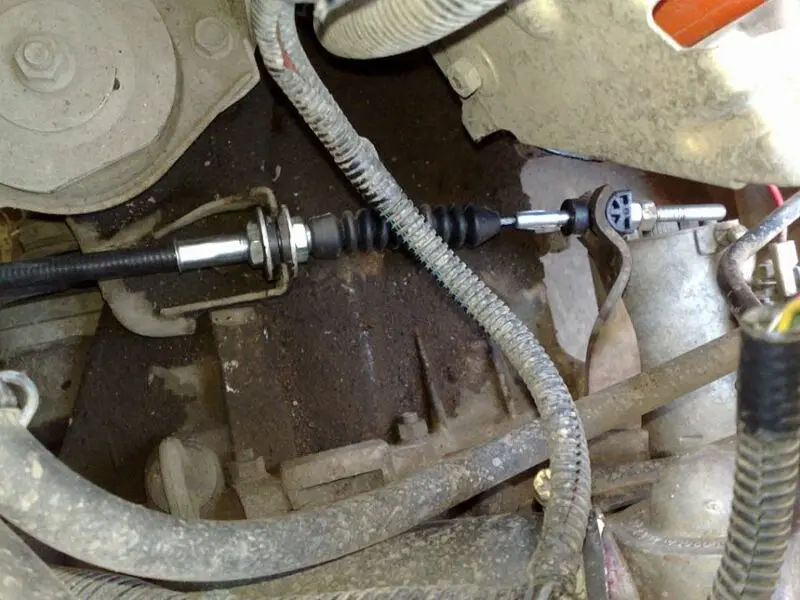

Неисправности тросика сцепления

Большинство бюджетных автомобилей с механической трансмиссией, оснащены тросовым приводом сцепления. Это очень удобно и практично, а также недорого в обслуживании, потому что между вилкой сцепления и педалью только трос. Иногда требуется регулировка натяжения тросика, если сцепление “схватывает” на середине положение педали или наверху. При обрыве троса необходима его замена, при растяжении еще можно попытаться натянуть его.

Трос находится в прочной защитной пластиковой оболочке, а регулировка его производится специальной гайкой.

Неисправности электронного привода

К такой неисправности относится:

• неисправен датчик положения педали сцепления;
• вышел из строя электромотор выключения сцепления;
• в электроцепи есть замыкание или обрыв;
• педаль сцепления нуждается в замене.

Крайне важно перед ремонтом произвести тщательную диагностику не только системы сцепления, но и сопутствующих деталей и механизмов.

Вопросы и ответы:

Как понять, что ты сжег сцепление? Тяжело нажимается педаль, с разгоном машина дергается, увеличен ход педали, хруст при переключении передач. После долгой езды некоторые передачи перестают включаться.

Какие основные неисправности механизма и привода выключения сцепления? Износились накладки ведомого диска, ведомый диск деформирован, на накладки попало масло, износились шлицы ведомого диска, поломка демпферных пружин, износ выжимного подшипника.

Как провести диагностику сцепления? Запускается мотор. Поднимается ручной тормоз. Плавно выжимается сцепление. Через несколько секунд включается задняя скорость. Трудности при включении – признак неисправности.
