Чтобы четырехтактный двс любого автомобиля смог работать, в его устройство входит множество разных деталей и механизмов, которые синхронизированы между собой. Среди таких механизмов – грм. Его функция заключается в том, чтобы обеспечить своевременное срабатывание фаз газораспределения. О том, что это такое, подробно рассказывается здесь.

Если коротко, то газораспределительный механизм в нужное время открывает впускной/выпускной клапан, чтобы обеспечить своевременность процесса при выполнении конкретного такта в цилиндре. В каком-то случае требуется, чтобы оба отверстия были закрыты, в другом – открыто одно или даже оба.

Клапан двигателя. Назначение, устройство, конструкция

Рассмотрим ближе одну деталь, которая позволяет стабилизировать данный процесс. Это клапан. В чем особенность его конструкции, а также как он работает?

Что такое клапан двигателя

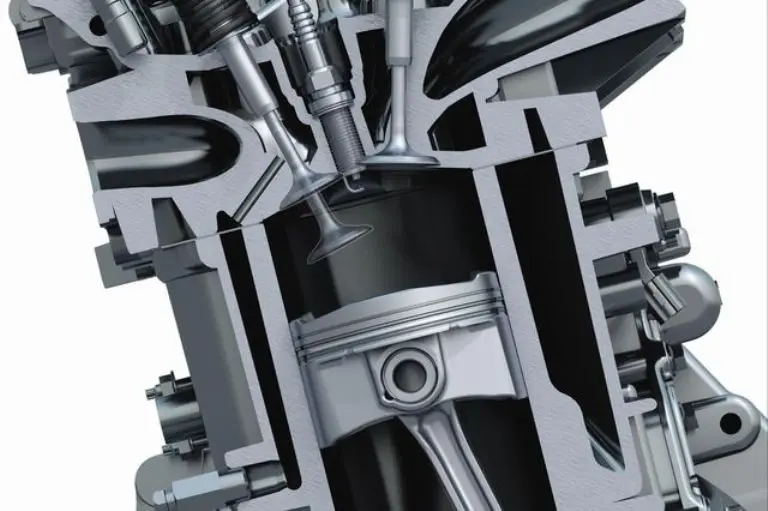

Под клапаном подразумевается металлическая деталь, устанавливаемая в головке блока цилиндров. Она является частью механизма газораспределения, и приводится в движение распредвалом.

В зависимости от модификации авто двигатель будет иметь нижнее или верхнее расположение ГРМ. Первый вариант еще встречается в некоторых старых модификациях силовых агрегатов. Большинство производителей уже давно перешли на второй вид газораспределительных механизмов.

Клапан двигателя. Назначение, устройство, конструкция

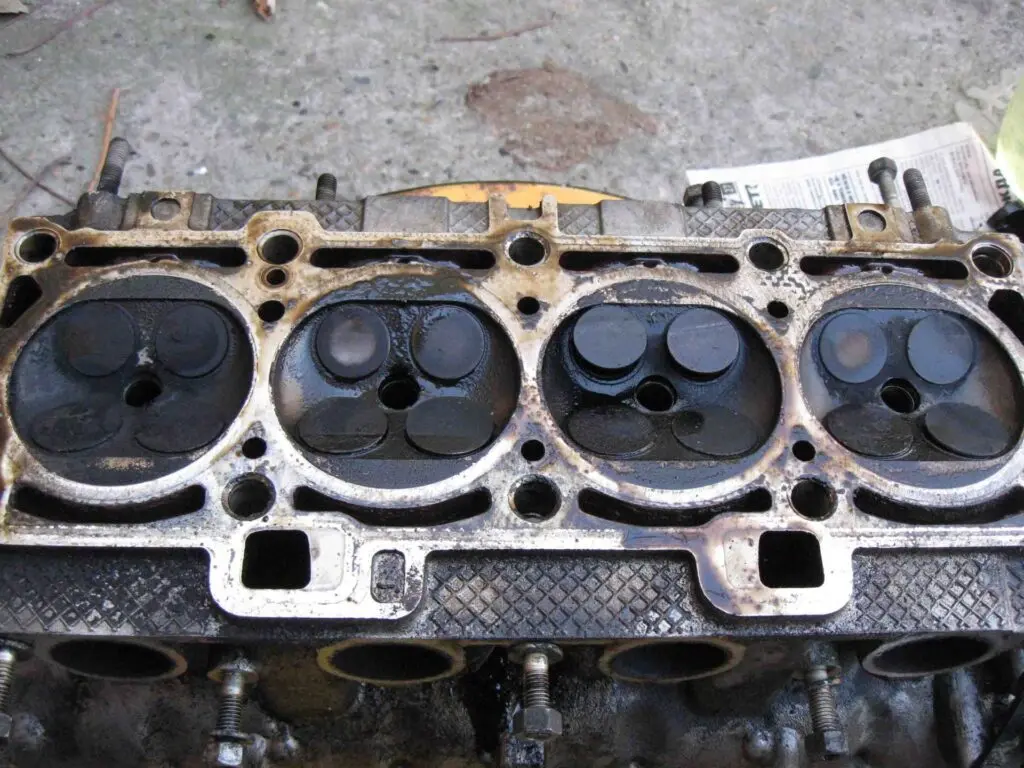

Причина тому – такой мотор легче настраивать и ремонтировать. Для регулировки клапанов достаточно снять клапанную крышку, и не нужно демонтировать весь агрегат.

Назначение и особенности устройства

Клапан – подпружиненный элемент. В спокойном состоянии он плотно закрывает отверстие. Когда распределительный вал проворачивается, кулачок, расположенный на нем, надавливает на клапан, опуская его. Благодаря этому отверстие открывается. Подробно устройство распредвала описывается в другом обзоре.

Каждая деталь играет свою функцию, которую конструктивно невозможно выполнить аналогичному элементу, находящемуся рядом. На один цилиндр предусмотрено минимум два клапана. В более дорогих моделях агрегатов их по четыре. Этих элементов в большинстве случаев парное число, и они открывают разные группы отверстий: одни – впускные, а другие – выпускные.

Клапан двигателя. Назначение, устройство, конструкция

Впускные клапаны отвечают за поступление в цилиндр свежей порции воздушно-топливной смеси, а в моторах с непосредственным впрыском (разновидность инжекторной топливной системы, она описывается здесь) – объема свежего воздуха. Этот процесс происходит в тот момент, когда поршень выполняет такт впуска (с верхней мертвой точки после удаления выхлопа движется вниз).

Выпускные клапана имеют тот же принцип открытия, только выполняют они уже другую функцию. Они открывают отверстие для удаления продуктов горения в выпускной коллектор.

Конструкция клапанов двигателя

Рассматриваемые детали входят в клапанную группу газораспределительного механизма. В совокупности с другими деталями они обеспечивают своевременную смену фаз газораспределения.

Рассмотрим особенности конструкции клапанов и смежных с ними деталей, от которых зависит их эффективная работа.

Клапаны

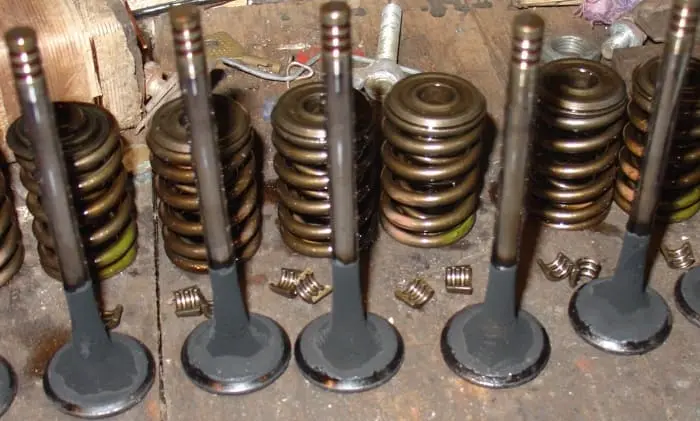

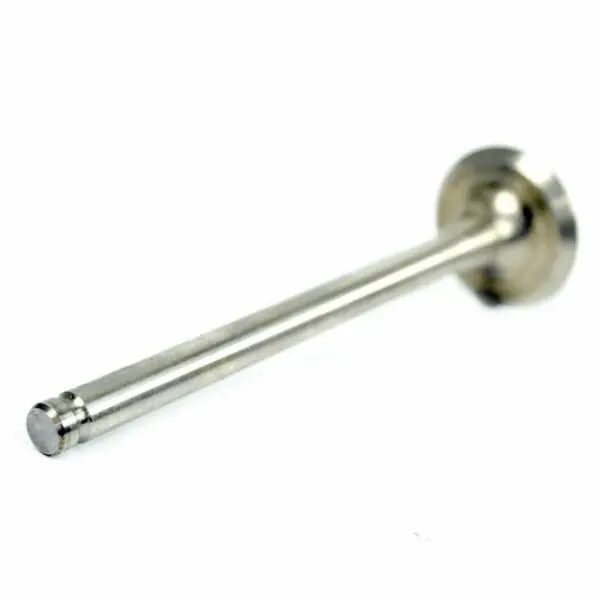

Клапаны имеют форму стержня, с одной стороны которого имеется головка или тарельчатый элемент, а с другой – пятка или торец. Плоская часть предназначена для герметичного закрытия отверстий в ГБЦ. Между тарелкой и стержнем сделан плавный переход, а не ступенька. Это обеспечивает обтекаемость клапану, благодаря чему он не создает сопротивление движению рабочей среды.

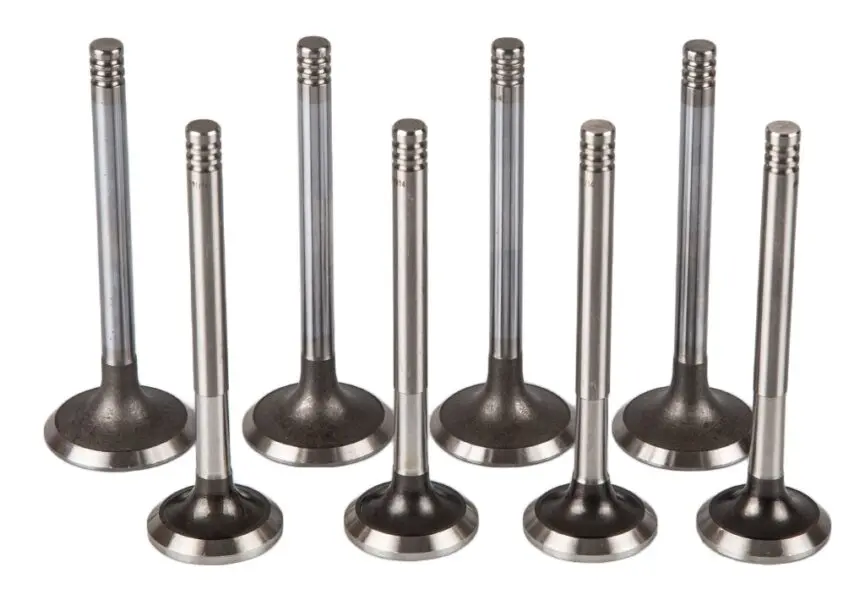

В одном моторе впускной и выпускной клапана будут немного отличаться. Так, у первых типов деталей тарелка будет шире, чем у вторых. Причина тому – высокая температура и большое давление при удалении через газоотвод продуктов сгорания.

Клапан двигателя. Назначение, устройство, конструкция

Чтобы детали стоили дешевле, клапаны состоят из двух частей. Отличаются они составом. Эти две части стыкуются при помощи сварки. Рабочая фаска тарелки выпускного клапана тоже является отдельным элементом. Она наплавляется из другого типа металла, который обладает жаростойкими свойствами, а также устойчивостью к механическим нагрузкам. Помимо этих свойств торец выпускных клапанов не так сильно подвержен образованию ржавчины. Правда, эта часть во многих клапанах изготавливается из материала, идентичного металлу, из которого выполнена тарелка.

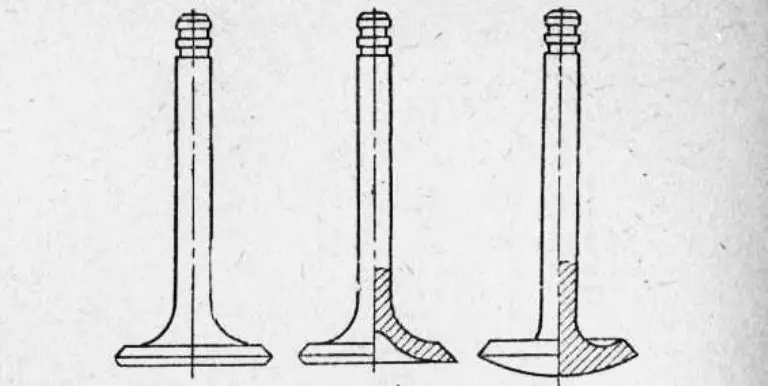

Головки впускных элементов обычно имеют плоскую форму. Такая конструкция имеет нужную жесткость и простоту исполнения. Форсированные двигатели могут оснащаться клапанами с вогнутыми тарелками. Такая конструкция немного легче стандартного аналога, благодаря чему снижается сила инерции.

Что касается выпускных аналогов, то форма их головки будет либо плоской, либо выпуклой. Второй вариант более эффективный, так как он обеспечивает лучшее удаление газов из камеры сгорания благодаря своей обтекаемости. Плюс выпуклая тарелка более прочная по сравнению с плоским аналогом. С другой стороны такой элемент тяжелее, из-за чего страдает его инерционность. Для таких типов деталей будут требоваться более жесткие пружины.

Клапан двигателя. Назначение, устройство, конструкция

Также конструкция стержня этого типа клапанов немного отличается от впускных деталей. Чтобы обеспечить лучший теплоотвод от элемента, толщина стержня делается большей. Это повышает устойчивость к сильному нагреву детали. Однако у такого решения есть недостаток – оно создает большее сопротивление удаляемым газам. Несмотря на него, производители все же используют такую конструкцию, потому что выброс отработанного газа выполняется под сильным напором.

На сегодняшний день существует инновационная разработка клапанов с принудительным охлаждением. Такая модификация имеет пустотелый стержень. В его полость закачан жидкий натрий. Это вещество при сильном нагреве (находится возле головки) испаряется. В результате этого процесса газ поглощает тепло от металлических стенок. Пока он поднимается вверх, газ остывает, и конденсируется. Жидкое вещество стекает к основанию, где процесс повторяется.

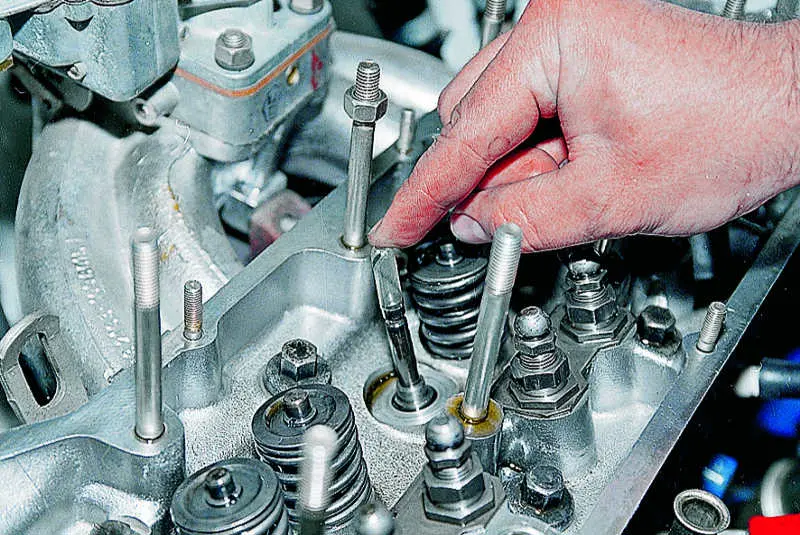

Чтобы клапаны обеспечивали герметичность сопряжения, в седле и на тарелке выбирается фаска. Она тоже делается со скосом, чтобы устранить ступеньку. При установке клапанов на мотор их притирают к головке.

Клапан двигателя. Назначение, устройство, конструкция

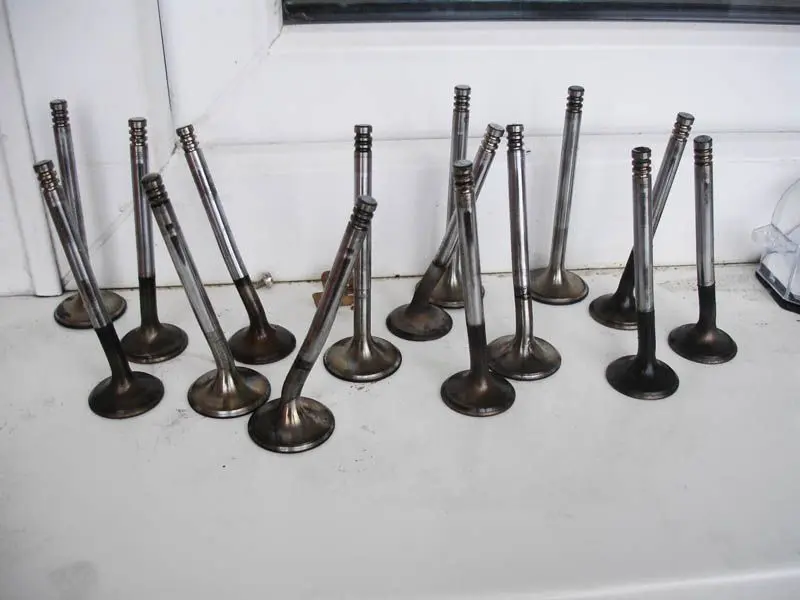

На герметичность соединения седла и головки влияет образовавшаяся на пояске коррозия, а выпускные детали часто страдают от образования нагара. Чтобы продлить срок службы клапана, некоторые двигатели оснащаются дополнительным механизмом, который при закрытии выпускного отверстия немного проворачивает клапан. Благодаря этому удаляется образовавшийся нагар.

Иногда бывает так, что хвостовик клапана ломается. Из-за этого деталь упадет в цилиндр, что повредит мотор. Для выхода из строя достаточно, чтобы коленвал совершил пару инерционных оборотов. Чтобы предотвратить подобную ситуацию, производители автоклапанов могут оснащать деталь стопорным кольцом.

Немного об особенностях пятки клапана. Эта часть подвергается силе трения, так как на нее оказывает воздействие кулачок распредвала. Чтобы клапан открылся, кулачок должен нажать на него с такой силой, чтобы сжалась пружина. Этот узел должен получать достаточно смазки, а чтобы он быстро не изнашивался, его закаляют. Некоторые разработчики моторов для предотвращения износа стержня используют специальные колпачки, которые выполнены из материалов, устойчивым к подобным нагрузкам.

Клапан двигателя. Назначение, устройство, конструкция

Чтобы во время нагрева клапан не заклинило во втулке, часть стержня возле тарелки немного тоньше, чем часть, находящаяся возле пятки. Для фиксации клапанной пружины на торце клапанов делаются две проточки (в некоторых случаях одна), в которые вставляются сухари опоры (неподвижной тарелки, куда упирается пружина).

Клапанные пружины

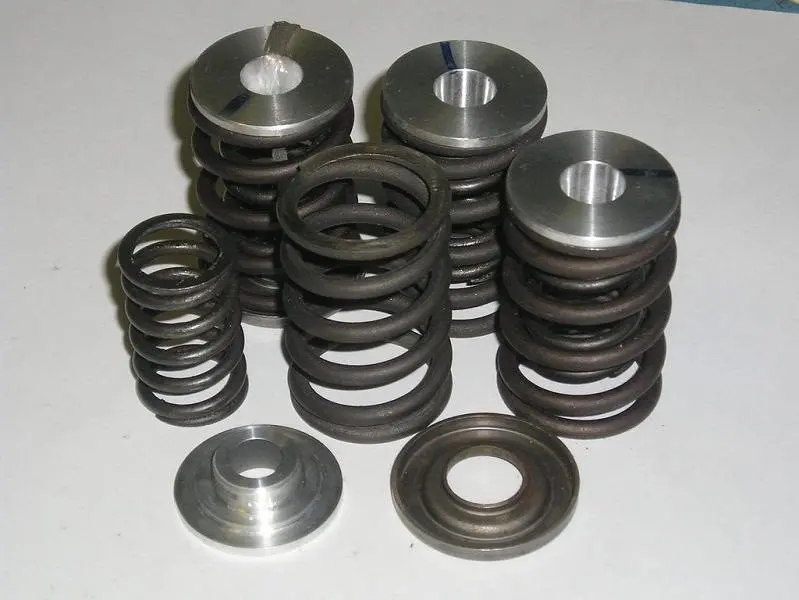

На эффективность работы клапана влияет пружина. Она нужна для того, чтобы головка и седло обеспечивали герметичное соединение, и рабочая среда не проникала через образовавшийся свищ. Если эта деталь будет сильно жесткой, кулачок распредвала или пятка стержня клапана быстро износятся. С другой стороны слабая пружина не сможет обеспечить плотное прилегание двух элементов.

Так как этот элемент работает в условиях резко меняющихся нагрузок, он может сломаться. Для предотвращения быстрых поломок производители силовых агрегатов используют разные типы пружин. В некоторых ГРМ устанавливаются двойные типы. Такая модификация снижает нагрузку на отдельный элемент, тем самым увеличивая его рабочий ресурс.

Клапан двигателя. Назначение, устройство, конструкция

В таком исполнении пружины будут иметь разное направление витков. Это предотвращает попадание частиц лопнувшей детали между витками другой. Для изготовления этих элементов используется пружинная сталь. После формирования изделия его закаляют.

По краям каждая пружина отшлифовывается, благодаря чему обеспечивается контакт всей опорной части к головке клапана и верхней тарелке, закрепленной на головке блока цилиндров. Чтобы деталь не подвергалась окислению, ее покрывают слоем кадмия и оцинковывают.

Помимо классических клапанов, работающих от ГРМ, в спортивных моделях транспорта может использоваться пневмоклапан. По сути это такой же элемент, только приводится в движение он особенным пневматическим механизмом. Благодаря этому достигается такая точность срабатывания, что мотор способен развивать невероятные обороты – вплоть до 20 тысяч.

Клапан двигателя. Назначение, устройство, конструкция

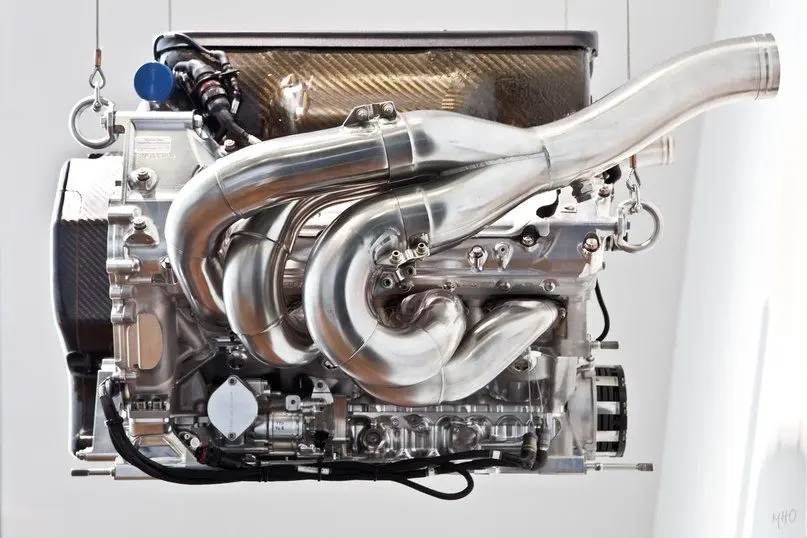

Такая разработка появилась еще в 1980-х годах. Она способствует более четкому открытию/закрытию отверстий, чего не может обеспечить ни одна пружина. Этот привод работает от сжатого газа, находящегося в резервуаре над клапаном. Когда кулачок бьет по клапану, сила удара составляет приблизительно 10 Бар. Клапан открывается, а когда распредвал ослабляет воздействие на его пятку, сжатый газ быстро возвращает деталь на свое место. Чтобы давление не падало из-за возможных утечек, система оснащена дополнительным компрессором, резервуар которого находится под давлением около 200 Бар.

Клапан двигателя. Назначение, устройство, конструкция
James Ellison, PBM Aprilia, CRT Test Jerez Feb 2012

Такая система используется в мотоциклах класса MotoGP. Этот транспорт при одном литре объема мотора способен развить 20-21 тысячу оборотов коленвала. Одна из моделей с подобным механизмом – одна из моделей мотоцикла Aprilia. Его мощность составила невероятные 240 л.с. Правда, для двухколесного транспорта это слишком много.

Направляющие втулки клапанов

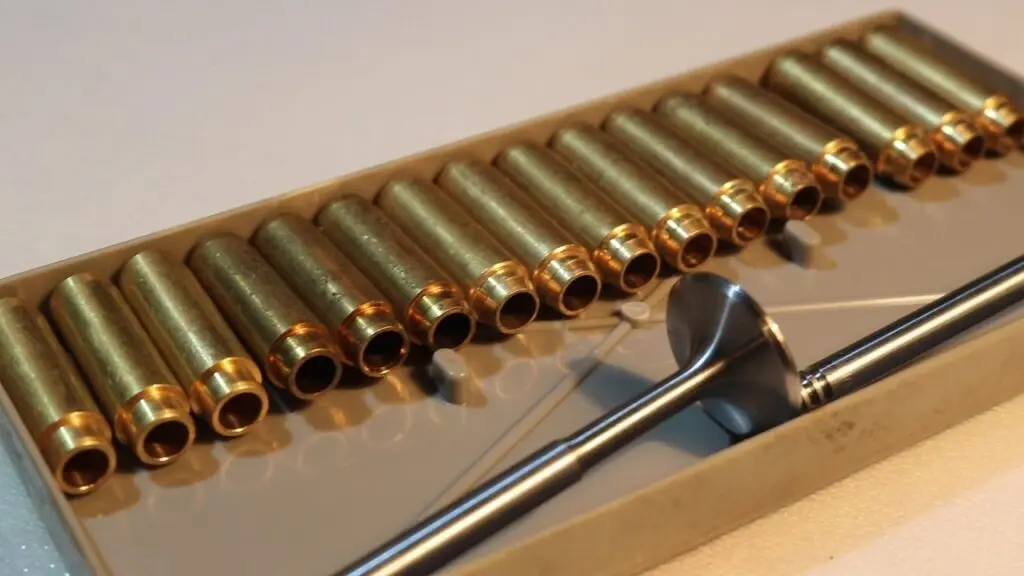

Роль этой детали в работе клапана заключается в том, чтобы обеспечить его прямолинейное перемещение. Также втулка способствует охлаждению стержня. Эта часть нуждается в постоянной смазке. В противном случае стержень будет подвергаться постоянной термической нагрузке, а втулка быстро сотрется.

Материал, который могут использовать для изготовления таких втулок, должен обладать теплоустойчивостью, выдерживать постоянное трение, хорошо отводить тепло от смежной детали, а также выдерживать большие температуры. Такие требования может удовлетворить перлитный серый чугун, алюминиевая бронза, керамика с хромом или хромникелем. Все эти материалы имеют пористую структуру, благодаря чему способствуют удержанию масла на своей поверхности.

Клапан двигателя. Назначение, устройство, конструкция

Втулка для выпускного клапана будет иметь немного больший зазор между стержнем, чем у впускного аналога. Причина тому – большее тепловое расширение клапана, работающего на удаление отработанного газа.

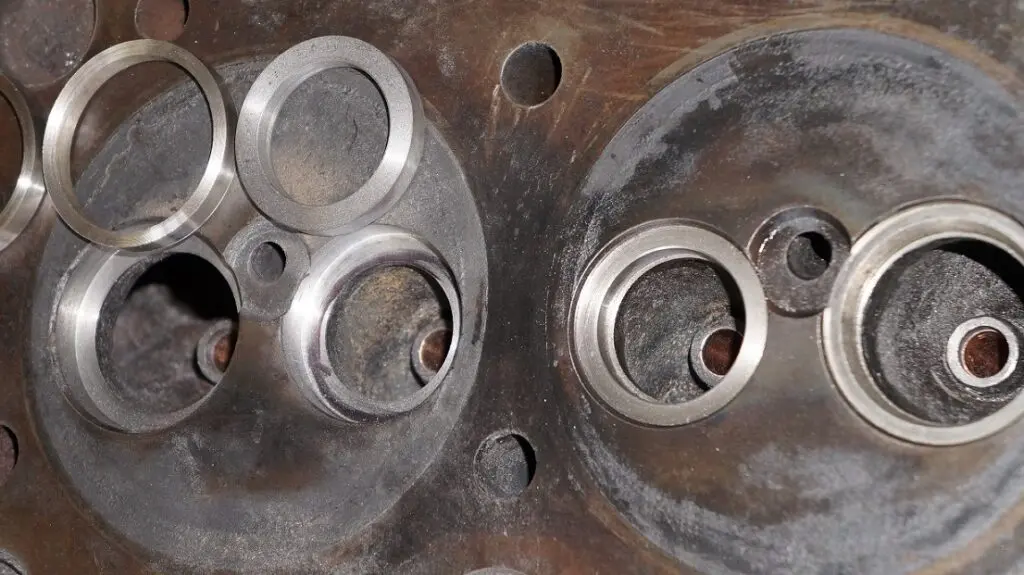

Седла клапанов

Это контактная часть отверстия ГБЦ возле каждого цилиндра и тарелки клапана. Так как эта часть головки сталкивается с механическими и термическими нагрузками, она должна обладать хорошей устойчивостью к сильному нагреву и частым ударам (когда автомобиль едет быстро, обороты распределительного вала настолько высокие, что клапана буквально падают в седло).

Если блок цилиндров и его головка изготавливается из алюминиевого сплава, седла клапанов обязательно будут выполнены из стали. Чугун и так неплохо справляется с подобными нагрузками, поэтому седло в такой модификации выполняется в самой головке.

Клапан двигателя. Назначение, устройство, конструкция

Существуют также вставные седла. Они изготавливаются из легированного чугуна или жаростойкой стали. Чтобы фаска элемента не так сильно изнашивалась, ее выполняют путем наслоения жаростойкого металла.

Вставное седло фиксируется в отверстии головки разными способами. В некоторых случаях оно запрессовывается, а в верхней части элемента выполняется проточка, которая в процессе монтажа заполняется металлом тела головки. Благодаря этому создается целостность узла из разных металлов.

Стальное седло крепится путем развальцовки верхней части в теле головки. Существуют седла цилиндрической и конической форм. В первом случае они монтируются до упора, а вторые имеют небольшой торцевой зазор.

Количество клапанов в двигателе

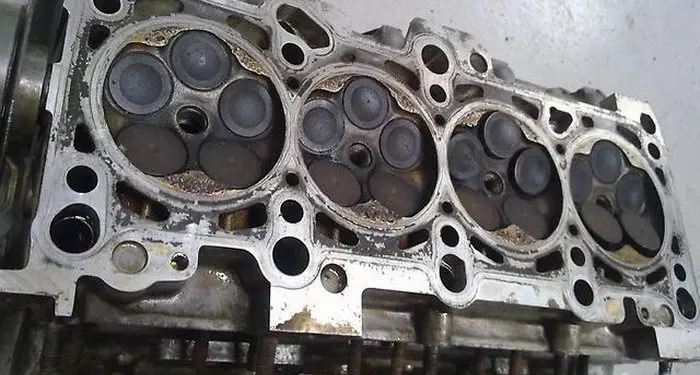

Стандартный 4-тактный двигатель внутреннего сгорания оснащается одним распределительным валом и двумя клапанами на один цилиндр. В таком исполнении одна деталь отвечает за впрыск смеси воздуха или просто воздуха (если топливная система имеет непосредственный впрыск), а другая – за отвод отработанных газов в выпускной коллектор.

Более эффективная работа у модификации двигателя, в которой на один цилиндр имеется четыре клапана – по два на каждую фазу. Благодаря такой конструкции обеспечивается лучшее наполнение камеры новой порцией ВТС или воздуха, а также ускоренное удаление выхлопных газов и проветривание полости цилиндра. Такими моторами начали комплектовать автомобили, начиная с 70-х гг прошлого столетия, хотя разработка таких агрегатов началась еще в первой половине 1910-х годов.

Клапан двигателя. Назначение, устройство, конструкция

На сегодняшний день для улучшения работы силовых агрегатов существует разработка двигателя, в котором имеется пять клапанов. Два на выпуск, и три на впуск. Примером таких агрегатов являются модели концерна Volkswagen-Audi. Хотя принцип работы грм в таком моторе идентичен классическим вариантам, но конструкция этого механизма усложнена, из-за чего инновационная разработка стоит дорого.

Похожий нестандартный подход применяет также автопроизводитель Mercedes-Benz. Некоторые двигатели этого автопроизводителя оснащаются тремя клапанами на цилиндр (2 – впускные, 1 – выпускной). Дополнительно в каждой камере котелка устанавливается по две свечи зажигания.

Клапан двигателя. Назначение, устройство, конструкция

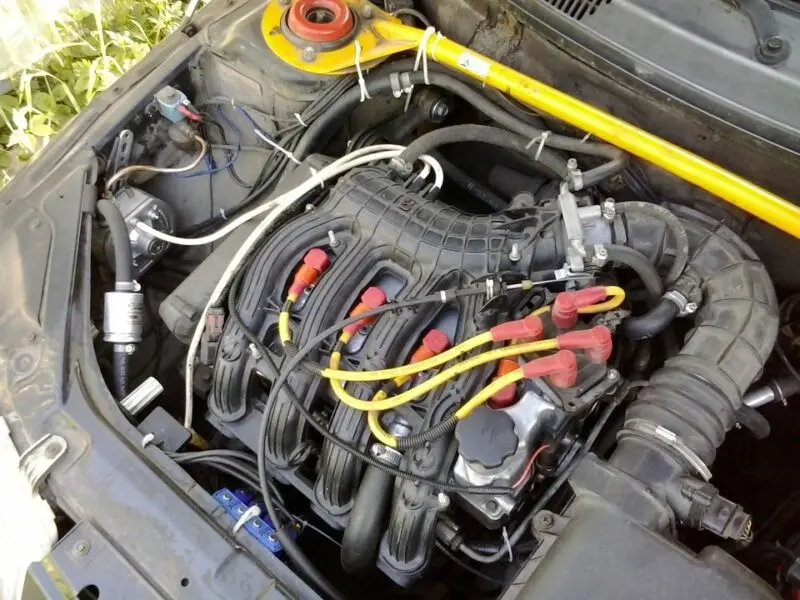

Число клапанов производитель определяет по размеру камеры, в которую поступает топливо и воздух. Чтобы улучшить ее наполнение, нужно обеспечить лучший приток свежей порции ВТС. Для этого можно увеличить диаметр отверстия, а вместе с ним и размер тарелки. Однако такая модернизация имеет свои рамки. А вот установить дополнительный впускной клапан вполне реально, поэтому автопроизводители разрабатывают именно такие модификации ГБЦ. Так как скорость впуска важнее выпуска (удаление выхлопа производится под давлением поршня), то при нечетном количестве клапанов больше всегда будет впускных элементов.

Из чего изготавливают клапана

Так как клапаны работают в условиях максимальных температурных и механических нагрузок, они изготавливаются из металла, устойчивого к таким факторам. Больше всего нагревается, а также сталкивается с механическим воздействием место контакта седла и тарелки клапана. При высоких оборотах мотора клапаны быстро опускаются в седла, что создает удар на краях детали. Так же в процессе сгорания смеси воздуха и топлива тонкие края тарелки подвергаются резкому нагреву.

Клапан двигателя. Назначение, устройство, конструкция

Помимо тарелки клапана нагрузке подвергаются еще и клапанные втулки. Негативными факторами, которые приводят к износу эти элементы, является недостаточная смазка и постоянное трение при быстром передвижении клапанов.

По этим причинам к клапанам предъявляются такие требования:

  1. Они должны герметично закрывать впускное/выпускное отверстия;
  2. При сильном нагреве края тарелки не должны деформироваться от ударов о седло;
  3. Должны быть хорошо обтекаемыми, чтобы поступающей или удаляемой среде не создавалось сопротивление;
  4. Деталь не должна быть тяжелой;
  5. Металл должен быть жестким и прочным;
  6. Не должен подвергаться сильному окислению (когда машина ездит редко, края головок не должны ржаветь).

Деталь, открывшая отверстие, в дизелях нагревается до 700 градусов, а в бензиновых аналогах – до 900 выше нуля. Ситуация усложняется тем, что при таком сильном нагреве открытый клапан не охлаждается. Выпускной клапан может быть изготовлен из любой высоколегированной стали, выдерживающей большой нагрев. Как уже было сказано, один клапан изготавливается из двух разных типов металла. Головка сделана из жаропрочных сплавов, а стержень – из углеродистой стали.

Что касается впускных элементов, то они охлаждаются за счет контакта с седлом. Тем не менее, их температура тоже высокая – порядка 300 градусов, поэтому не допускается, чтобы при нагреве деталь деформировалась.

Клапан двигателя. Назначение, устройство, конструкция

Часто в состав сырья для создания клапанов входит хром, что повышает его термическую устойчивость. В процессе сгорании бензина, газа или дизтоплива выделяются некоторые вещества, которые могут агрессивно воздействовать на металлические детали (например, это окись свинца). Для предотвращения негативной реакции в материал головки клапана могут входить никель, марганец и азотные соединения.

И напоследок. Ни для кого не является секретом, что в любом двигателе со временем клапана прогорают. Вот небольшое видео о том, по каким причинам это происходит:

ПРИЧИНЫ по КОТОРЫМ прогорают КЛАПАНА в ДВИГАТЕЛЕ АВТОМОБИЛЯ 95% водителей ЭТОГО не ЗНАЛИ

Вопросы и ответы:

Что делают клапана в двигателе? Во время их открывания впускные клапаны обеспечивают приток свежего воздуха (или воздушно-топливной смеси) в цилиндр. Открытые выпускные клапаны отводят отработавшие газы в выпускной коллектор.

Как понять, что прогорели клапана? Ключевым признаком прогоревших клапанов является троение мотора независимо от оборотов. При этом мощность мотора прилично снижается, а расход топлива увеличивается.

Какие части открывают и закрывают клапаны? Шток клапана связан с кулачками распределительного вала. Во многих современных двигателях между этими деталями устанавливаются еще гидрокомпенсаторы.
