Hyundai Kona EV (2021-2022) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2021, 2022.
Блок предохранителей под приборной панелью
имя | символ | Ампер [A] | описание |
МОДУЛЬ 5 |
| 7,5 ампер | Электрохромное зеркало, аудиосистема, усилитель, левая/правая фара, блок аудио, видео и навигации (AVN), переключатели на приборной панели, модуль системы экстренного вызова (eCall), диагностический разъем (DLC), модуль управления вентиляцией передних сидений, переднее/заднее сиденье модуль управления отоплением |
МОДУЛЬ 3 |
| 7,5 ампер | Выключатель стоп-сигналов, BCM |
С / КРЫША |
| 20 А. | Мансардное окно |
Т / ВОРОТА |
| 10 А. | Реле крышки багажника |
П/ВДВ СХ |
| 25 А. | Реле электростеклоподъемника L, модуль управления безопасностью стеклоподъемников со стороны водителя/пассажира |
МУЛЬТИМЕДИЯ |
| 15 А. | Аудиосистема, головное устройство аудио, видео и навигации (AVN). |
П / ВДВ ПРАВ. |
| 25 А. | P Реле электростеклоподъемника, модуль управления защитным стеклом двери водителя/пассажира |
ДР/П/СИТ |
| 25 А. | Переключатели регулировки сиденья водителя, переключатель регулировки поясничной опоры водителя |
ПС/П/СИДЕНЬЕ |
| 25 А. | Переключатели регулировки пассажирского сиденья |
МОДУЛЬ 4 |
| 7,5 ампер | BCM, переключатели приборной панели, блок VESS (динамик), передняя камера |
PDM3 |
| 7,5 ампер | Интеллектуальный модуль управления ключами |
РИКАМБИО |
| 20 А. | – |
КАМЕРА ЛП |
| 7,5 ампер | Лампа пространства для ног левый/правый, Лампа солнцезащитного козырька левый/правый, Лампа салона, Лампа в потолочной консоли, Лампа багажника |
МЕМОРИА2 |
| 7,5 ампер | Блок VESS (динамик), электрический редуктор давления охлаждающей жидкости, модуль eCall, задний левый/правый радар |
Б/ТРЕВОГА |
| 10 А. | Релейный блок ICM (реле сирены сигнализации) |
МЕМОРИА1 |
| 10 А. | Модуль управления кондиционером, проекционный дисплей, комбинация приборов, BCM, датчик дождя, беспроводное зарядное устройство |
RR S/HTR |
| 20 А. | Модуль управления обогревом задних сидений |
AMP |
| 30 А. | Усилитель звука |
ПРОЧИТАЙТЕ Hyundai Elantra (2021-2022) – блок предохранителей и реле
Блок предохранителей под приборной панелью
имя | символ | Ампер [A] | описание |
МОДУЛЬ 6 |
| 7,5 ампер | Интеллектуальный модуль управления ключами, модуль BCM |
ЭУР |
| 7,5 ампер | блок МДПС |
МОДУЛЬ 1 |
| 7,5 ампер | Активные дефлекторы, выключатель аварийной сигнализации, диагностический разъем (DLC), блок реле ICM (реле складывания/раскладывания наружных зеркал) |
МОДУЛО7 |
| 7,5 ампер | Модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений |
А / ИНД. ОБМЕН |
| 7,5 ампер | Модуль управления кондиционером |
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ |
| 7,5 ампер | Выключатель стоп-сигналов, модуль управления интеллектуальным ключом |
Inizio |
| 7,5 ампер | Интеллектуальный модуль управления ключами, блок EPCU |
СВЯЗКА |
| 7,5 ампер | Проекционный дисплей (HUD), комбинация приборов |
ДР/БЛОК |
| 20 А. | Реле дверного замка, реле разблокировки двери, блок реле ICM (реле двойной блокировки) |
PDM2 |
| 7,5 ампер | – |
FCA |
| 10 А. | Передний радар |
ФРТ С/ХТР |
| 20 А. | Модуль обогрева передних сидений, модуль вентиляции передних сидений |
РИКАМБИО |
| 10 А. | – |
А/КОН |
| 7,5 ампер | Модуль управления кондиционером |
PDM1 |
| 15 А. | Интеллектуальный модуль управления ключами, кнопка «Старт/Стоп». |
Блок предохранителей под приборной панелью
имя | символ | Ампер [A] | описание |
– | – | – | – |
СУМКА |
| 15 А. | Модуль управления системой SRS-Airbag |
IG1 |
| 25 А. | Блок печатной платы B/P (предохранители F9, F11, F12) |
МОДУЛЬ 2 |
| 10 А. | Беспроводное зарядное устройство, модуль управления интеллектуальным ключом, модуль BCM, аудиосистема, блок аудио, видео и навигации (AVN), модуль системы экстренного вызова (eCall), усилитель, электрический переключатель управления наружным зеркалом заднего вида, задний USB-порт для зарядки, розетка № . 1 |
РОНДЕЛЛА |
| 15 А. | Многофункциональный переключатель |
ДВОРНИКИ |
| 10 А. | Модуль BCM |
R / СТЕКЛООЧИСТИТЕЛЬ |
| 15 А. | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя |
F / СТЕКЛООЧИСТИТЕЛЬ |
| 25 А. | Электродвигатель переднего стеклоочистителя, блок B/P в отсеке электродвигателя (реле пониженной передачи переднего стеклоочистителя) |
РРГТД |
| 10 А. | Наружные зеркала водителя/пассажира с электроприводом, модуль управления кондиционером |
П/РОЗЕТКА |
| 20 А. | Розетка №. 2 |
РИКАМБИО |
| 15 А. | – |
ХТД СТРГ |
| 15 А. | Модуль BCM |
ЧИТАТЬ Hyundai Tucson TL (2019-2021) – блок предохранителей и реле
Блок предохранителей и реле в моторном отсеке с электроприводом
имя | символ | Ампер [A] | описание |
ИГ3 3 |
| 10 А. | Блок B/P в моторном отсеке с электроприводом (RLY.9, RLY.10), электрический компрессор кондиционера, 3-ходовой клапан охлаждающей жидкости L |
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ 2 |
| 10 А. | Модуль управления высоковольтной батареей |
WP 2 |
| 15 А. | Электрический насос охлаждающей жидкости (в моторном отсеке электропривода) |
ИГ3 1 |
| 15 А. | Коробка Б/П в электромоторном отсеке (RLY.5, RLY.7) |
WP 1 |
| 15 А. | Электрический насос охлаждающей жидкости (система BMS) |
ЭПЦУ 3 |
| 10 А. | Модуль SCU, зарядное устройство OBC, блок EPCU |
ЭПЦУ 1 |
| 15 А. | Блок ЭПКУ |
ЭПКУ2 |
| 10 А. | Блок ЭПКУ |
ИЭБ 3 |
| 10 А. | Модуль управления электрическими тормозами, многофункциональный диагностический разъем (MPCC) |
Электронная коробка передач 3 |
| 10 А. | Переключатель SBW, переключатели на передней консоли |
ИГ3 4 |
| 10 А. | Активные дефлекторы, модуль управления кондиционером (CCM), модуль управления крышкой зарядного порта, обогреватель кондиционера PTC, переключатели на приборной панели, модуль управления кондиционером, аудиосистема, аудиоблок, видео и навигация (AVN), комбинация приборов, IGPM модуль (модуль управления IPS) |
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ 1 |
| 15 А. | Модуль управления высоковольтной батареей |
РОГ |
| 15 А. | Реле звукового сигнала |

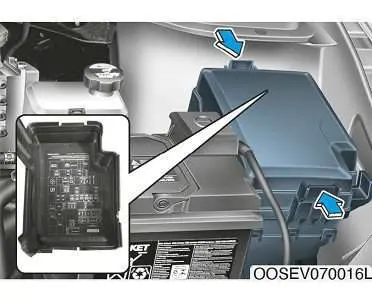

Блок предохранителей и реле в моторном отсеке с электроприводом (крышка клемм аккумуляторной батареи 12 В)
