Hyundai HD 65/72/78 – блок предохранителей и реле
В салоне 2 ящика. хендай HD внизу: блок предохранителей и блок реле.
Блок предохранителей
описание
| 1 | 15А рабочая лампа |
| 2 | Читать далее 5А |
| 3 | 10А Контроллер вентилятора и кондиционера |
| 4 | 10А Тормоз, тахограф (ЕС), переключатель холодного запуска |
| 5 | 15А Средство для мытья окон и средство для мытья окон |
| 6 | электронный блок управления АБС 5А, |
| 7 | Коробка отбора мощности 5А |
| 8 | резерв |
| 9 | предпусковой подогреватель 10А |
| 10 | резерв |
| 11 | 10А датчик скорости автомобиля, фонари заднего хода |
| 12 | 10А ЭТАСК, панель приборов |
| 13 | Электрический стеклоподъемник 20А |
| 14 | 10А Стоп — сигнал, звуковой сигнал, разъем для передачи данных |
| 15 | 10А выключатель наклона кабины, аварийное освещение |
| 16 | 10А Ретронеббия |
| 17 | 10А Запирание (отпирание) двери с электроприводом |
| 18 | Управление клапаном АБС 15А |
| 19 | 15А Наружное зеркало с подогревом |
| 20 | резерв |
| 21 | 20А подогреватель топлива |
| 22 | резерв |
| 23 | Тахограф 10А, ETASK, аудиосистема, панель приборов, освещение салона |
| 24 | 15А Пуск |
| 25 | 10А Левая фара (ближний свет) |
| 26 | 10А Правая фара (ближний свет) |
| 27 | 10А Левая фара (дальний свет) |
| 28 | 10А Правая фара (дальний свет) |
| 29 | 10А Левый задний фонарь |
| 30 | 10А Правый задний фонарь |
| 31 | 10А Противотуманные фары |
| 32 | 5А Эл.управление (EC1)). |
| 33 | 15А Реле вентилятора конденсатора, реле кондиционера |
| 34 | Вентилятор отопителя 15А |
| 35 | Преобразователь напряжения 10А |
| 36 | 15А Панель приборов, аудиосистема, легче , Часы |
Релейная коробка

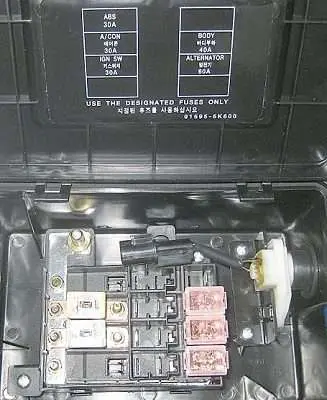

Ящик возле аккумулятора
Дополнительный блок предохранителей высокой мощности прикреплен снаружи автомобиля, рядом с аккумуляторной батареей.
