Все о прокладке ГБЦ в автомобиле

Чтобы мотор удобно было ремонтировать, да и вообще можно было собрать все детали в единый агрегат, двигатель делают из нескольких частей. В его устройство входит блок цилиндров, головка блока цилиндров и клапанная крышка. С нижней части мотора установлен поддон.

Когда детали соединяют между собой (внутри некоторых образуется разного рода давление), между ними устанавливается прокладочный материал. Этот элемент обеспечивает герметичность, предотвращая утечку рабочей среды – будь то воздух или жидкость.

Все о прокладке ГБЦ в автомобиле

Одна из поломок двигателя – прогорание прокладки между блоком и головкой. Почему возникает такая неисправность и как ее устранить? Разберемся с этими и сопутствующими вопросами.

Что такое прокладка ГБЦ в автомобиле?

В корпусе мотора сделано много технических отверстий (по ним подается масло для смазки или отводится после обработки всех механизмов обратно в поддон), в том числе и сами цилиндры. Сверху на него надевается головка. В ней сделаны отверстия для клапанов, а также крепления для газораспределительного механизма. Сверху конструкция закрывается клапанной крышкой.

Прокладка гбц находится между блоком и головкой. В ней сделаны все необходимые отверстия: технические, для крепления и для цилиндров. Размеры и количество этих элементов зависит от модификации мотора. Здесь же имеются отверстия для циркуляции тосола по рубашке мотора, который обеспечивает охлаждение двс.

Все о прокладке ГБЦ в автомобиле

Прокладки изготавливаются из паронита или металла. Но бывают также асбестовые аналоги или из эластичного полимера. Некоторые автомобилисты используют вместо прокладки термостойкий силиконовый герметик, однако это не рекомендуется делать, так как излишки вещества после сборки мотора можно удалить только снаружи. Если силикон частично перекроет какое-либо отверстие (а это исключить крайне сложно), то это может отрицательно повлиять на работу двигателя.

Данную деталь можно легко найти в любом магазине автозапчастей. Стоимость ее невысокая, а вот работа по ее замене будет стоить хозяину авто немаленькой суммы. Конечно, это тоже зависит от модели двигателя.

Высокая стоимость работ обуславливается тем, что замену прокладки можно выполнить только после разборки агрегата. После сборки нужно настраивать ГРМ и выставлять его фазы.

Вот основные функции прокладки ГБЦ:

  • Удерживает газ, образовавшийся после воспламенения ВТС, от выхода за пределы корпуса мотора. Благодаря этому цилиндр сохраняет компрессию, когда смесь топлива и воздуха сжимается или происходит расширение после воспламенения;
  • Предотвращает попадание моторного масла в полость с антифризом;
  • Предотвращает утечку моторного масла или тосола.
Все о прокладке ГБЦ в автомобиле

Данный элемент относится к категории расходных материалов, так как со временем он приходит в негодность. Так как в цилиндрах создается большое давление, то износившийся материал может пробить, или прогореть. Допускать такое нельзя, а если это произошло, необходимо в кратчайшие сроки заменить деталь. Если проигнорировать необходимость в ремонте, можно испортить двс.

Как понять, что прокладка ГБЦ пробита?

Не нужно проводить сложную диагностику, чтобы распознать прогар прокладки. На это указывает конкретный признак (а иногда их несколько), который соответствует именно этой поломки. Но вначале рассмотрим, по какой причине портятся прокладочные элементы.

Причины поломки

Самая первая причина преждевременного износа материала – ошибки во время сборки агрегата. На некоторых участках стенки прокладочного материала тонкие, из-за чего его легко порвать. Качество изделия – не менее важный фактор, определяющий частоту его замены.

Главный враг прокладочного материала головки – грязь. По этой причине во время замены очень важно следить за тем,  чтобы между блоком и головкой не попали посторонние предметы (даже песчинки). Также немаловажным фактором является качество соединяющихся поверхностей. Ни торец блока, ни головки не должны иметь дефекта в виде сколов или шероховатостей.

Все о прокладке ГБЦ в автомобиле

Еще одна причина быстрого прогорания прокладки – неправильная фиксация ГБЦ. Болт крепления нужно затягивать до определенной степени, а все крепежи следует устанавливать в своей последовательности. В какой последовательности, и с каким усилием должна выполняться затяжка болтов, сообщает производитель в технической литературе к автомобилю или инструкции к ремкомплекту, в котором находится прокладка.

Иногда перегрев мотора приводит к тому, что плоскость прокладки деформируется. Из-за этого материал быстрее прогорит и появится один из перечисленных ниже признаков.

Признаки пробитой прокладки ГБЦ

Все о прокладке ГБЦ в автомобиле

Один из самых известных симптомов – в процессе работы двигателя громкие хлопки из конкретного цилиндра (или нескольких). Вот еще несколько признаков, указывающих на проблему с прокладочным материалом:

  • Троение двс. Это может происходить (если исправны топливная и система зажигания), когда образовалась брешь между цилиндрами. Диагностируется эта неисправность замером компрессии. Однако низкое давление и троение являются также симптомами более серьезной «болезни» мотора. О причинах троения рассказано здесь, а о замерах давления обсуждалось здесь;
  • Намного реже – появление выхлопных газов в системе охлаждения. В этом случае произошел прогар участка, где проходит охлаждающая магистраль рубашки;
  • Перегрев мотора. Это случается, если прогорают канты уплотнения цилиндров. Из-за этого выхлопные газы слишком сильно нагревают ОЖ, что приводит к худшему отводу тепла от стенок цилиндров;

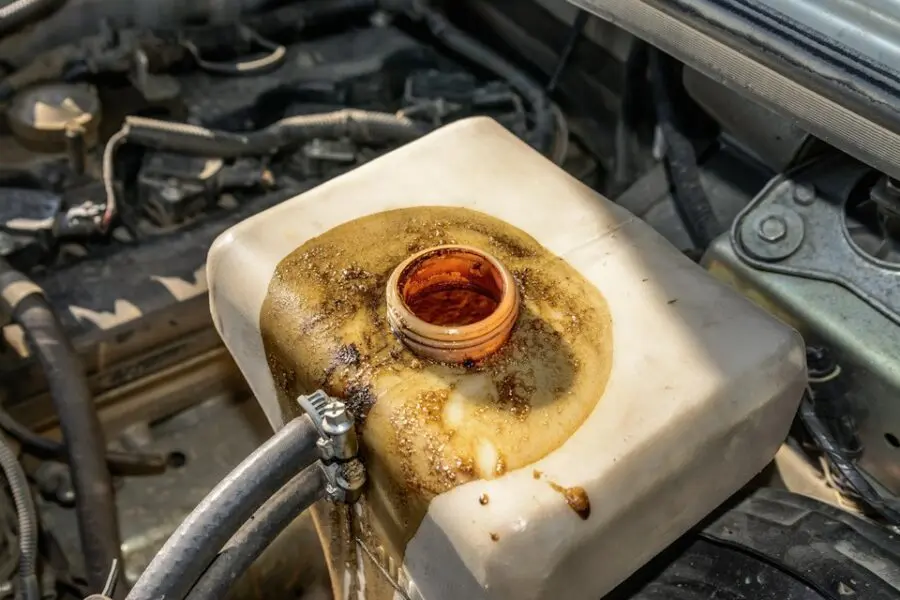

  • Масло в системе охлаждения. В первом случае владелец авто заметит в расширительном бачке пятна смазки (их размеры зависят от степени прогара).Все о прокладке ГБЦ в автомобиле Во втором – в масле будет образовываться эмульсия. Ее легко заметить, если достать щуп после работы мотора. На его поверхности будет видна белая пена;
  • Прогар между цилиндрами может проявляться затрудненным холодным пуском силового агрегата, но после прогрева его стабильность возвращается;
  • Появление масляных потеков на месте стыка блока и головки;
  • Густой и белый выхлоп и стабильное снижение уровня антифриза без внешних протечек.

Что делать, если пробило прокладку ГБЦ

В данном случае единственным решением проблемы будет замена прогоревшего элемента на новый. Стоимость нового прокладочного материала зависит от производителя и особенности изделия, но в среднем владельцу авто прокладка обойдется приблизительно в три доллара. Хотя разброс цен – от 3 и до 40 долларов.

Однако больше всего уйдет средств на выполнение работы, а также на другие расходники. Так, когда выкручивается крепежный болт, второй раз его уже нельзя использовать – только менять на новый. Стоимость комплекта – еще около 10 у.е.

Далее – необходимо проверить качество торцевой поверхности головки и блока. При необходимости (а такое часто происходит) эти поверхности шлифуются. На оплату этой работы уйдет тоже порядка десяти долларов, а прокладку уже нужно будет покупать ремонтную (учитывается слой шлифовки). И того уже ушло около 25 долларов (по бюджетным расценкам), но толком еще ничего не сделано.

Все о прокладке ГБЦ в автомобиле

В зависимости от конструктивных особенностей мотора снятие головки может сопровождаться дополнительными работами по демонтажу. Чтобы не допустить непоправимой ошибки и не испортить дорогостоящее оборудование, это нужно доверить специалисту. В зависимости от региона на весь процесс уйдет порядка 50 долларов помимо стоимости расходников.

После замены прокладочного материала некоторое время следует ездить, присматриваясь к работе ДВС. Если не появляются признаки прогоревшей прокладки, то деньги потрачены не зря.

Как менять прокладку головки блока цилиндров правильно

Схема демонтажа старой прокладки может быть разной, так как существует много модификаций моторов. В некоторых моделях необходимо сначала снять большинство деталей или блоков навесного оборудования. Также нужно отметить положение распредвала ГРМ, прежде чем снять ремень привода.

Сам демонтаж головки тоже должен производиться по определенной схеме. Так, крепежные болты должны по очереди ослабляться, а только потом полностью откручиваться. Такими действиями мастер обеспечивает равномерное снятие напряжения.

Все о прокладке ГБЦ в автомобиле

Иногда старая шпилька во время демонтажа ломается. Чтобы ее выкрутить, можно взять небольшую трубку с меньшим диаметром и приварить к застрявшей части болта в блоке. На торец трубки для удобства можно приварить гайку. Далее ключом удаляется оставшийся кусок фиксатора.

Соединяемые поверхности элементов аккуратно зачищаются от остатков старого материала. Далее проверяется, нет ли дефектов на месте установки новой прокладки, вкручиваются новые шпильки, устанавливается новая прокладка, надевается на шпильки головка блока и надевается крышка. Затяжка фиксаторов должна производиться исключительно при помощи динамометрического ключа исключительно по схеме, которую предоставил производитель.

Немного о последствиях неправильно выполненной работы:

Неправильная замена прокладки ГБЦ | Последствия

Нужно ли протягивать ГБЦ после замены прокладки

Раньше автомеханики рекомендовали протягивать (или сильнее зажимать ГБЦ) через 1000 километров пробега. В случае с современным материалом необходимость в такой процедуре исключена.

Тома сервисной литературы указывают на необходимость регулировать клапана и проверять состояние ремня ГРМ, но о проверке момента затяжки не сообщается.

Если используется импортная прокладка с нанесенным герметиком, и применяется распространенная схема затяжки ключом (2*5*9, причем последний момент доводится на 90 градусов), то дополнительная подтяжка болтов не требуется.

Все о прокладке ГБЦ в автомобиле
Одна из схем последовательности затяжки болтов

Существует еще одна схема: вначале все шпильки подтягиваются с усилием на 2 кг, затем все – на 8 килограмм. Далее динамометрический ключ выставляется на усилие в 11,5 кило и подтягиваются на 90 градусов. В завершении – нужно добавить усилие от 12,5 и угол поворота – 90 гр.

Металлическая или паронитовая прокладка ГБЦ: что лучше

В заключение – немного о двух типах прокладок: паронитовый или металлический. Ключевой фактор, от которого зависит выбор – рекомендации производителя авто. Если завод-изготовитель указывает, что должна использоваться металлический материал, то игнорировать это нельзя. То же касается паронитового аналога.

Вот некоторые особенности обоих вариантов прокладок:

Материал:Для какого двигателя:Характеристики:
МеталлТурбированный или форсированныйОбладает особой прочностью;Недостаток – нуждается в особо аккуратной установке. Если даже немного она сместится – прогар обеспечен практически сразу же после установки.
ПаронитОбычный не форсированный и атмосферныйБолее гибкий материал по сравнению с металлическим аналогом, поэтому плотнее прилегает к поверхностям;Недостаток – при высоких температурах (перегрев мотора или использование в турбированном агрегате) быстро деформируется.

Если прокладка была установлена неправильно, то об этом станет известно сразу же – только мотор заведется, она либо прогорит, либо поршни будут цеплять металлический уплотнитель. В некоторых случаях ДВС вообще не заведется.

Вопросы и ответы:

Как понять, что нужно менять прокладку ГБЦ? Из-под ГБЦ выходят выхлопные газы, простреливает между цилиндрами, выхлоп попадает в ОЖ, появился антифриз в цилиндре или масло в антифризе, ДВС быстро нагревается.

Можно ли ездить на авто с пробитой прокладкой ГБЦ? Если масло смешивается с ОЖ, то ни в коем случае нельзя. Если ОЖ вылетает в трубу, то впоследствии придется менять кольца, колпачки и т.д. из-за их сильного износа.

Для чего прокладка ГБЦ? Она не дает маслу попасть в охлаждающую рубашку и ОЖ в масляные каналы. Также она уплотняет соединение ГБЦ и блока, чтобы выхлопные газы отводились в трубу.
