Volvo S60 (2003 г.) — блок предохранителей и реле

Применяется к новым автомобилям в годах:

за 2003 г.

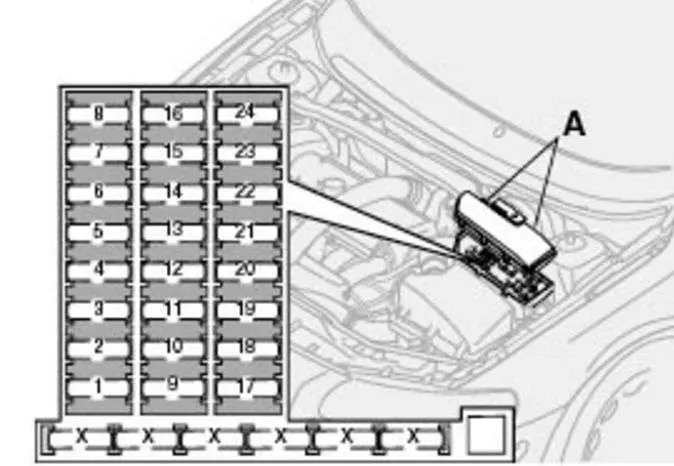

Блок предохранителей в моторном отсеке

Номер	описание	Ампер [A]
1	Аксессуары	25
2	Вспомогательное освещение (опция)	20
3	Вакуумный насос	15
4	Датчик кислорода	20
5	Сопротивление картера, электромагнитные клапаны	10
6	Датчик массового расхода воздуха, блок управления двигателем, форсунки	15
7	Модуль ускорителя	10
8	Компрессор кондиционера, датчик положения педали акселератора, вентилятор электронного блока	10
9	Корно	15
10	–	–
11	Компрессор кондиционера, катушки зажигания	20
12	Выключатель стоп-сигнала	5
13	Дворники	25
14	АБС/СТЦ/ДСТС	30
15	–	–
16	Дворники, дворники/омыватели фар (некоторые модели)	15
17	Ближний свет правый	10
18	Левый ближний свет	10
19	АБС/СТЦ/ДСТС	30
20	Ослепительно, слева	15
21	Ослепительно, правда	15
22	закуска	35
23	Модуль управления двигателем	10
24	–	5

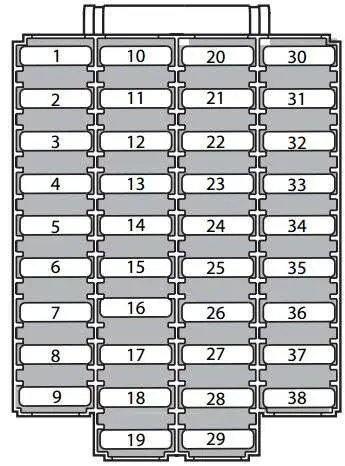

Блок предохранителей на краю приборной панели

Номер	описание	Ампер [A]
1	Ближний свет	15
2	Светофор	20
3	Электропривод водительского сиденья	30
4	Электро пассажирское сиденье	30
5	–	–
6	–	–
7	Подогрев левого переднего сиденья (опция)	15
8	Подогрев правого переднего сиденья (опция)	15
9	АБС/СТЦ/ДСТС	5
10	–	–
11	–	–
12	Стеклоочиститель (некоторые модели)	15
13	Электрическая розетка 12 В	15
14	Электро пассажирское сиденье	5
15	Аудиосистема, ВНС	5
16	звуковая система	20
17	Усилитель звука	30
18	Передние противотуманные фары	15
19	ВНС-дисплей	10
20	–	–
21	Автоматическая коробка передач, блокировка переключения передач, расширенное выдвижение D2	10
22	Индикаторы направления	20
23	Модуль переключателя фар, система кондиционирования, разъем бортовой диагностики, модули рулевого рычага	5
24	Реле расширенного питания D1: климат-контроль, электрорегулировка сиденья водителя, информация для водителя	10
25	Замок зажигания, реле стартера, SRS, блок управления двигателем	10
26	Вентилятор кондиционера	30
27	–	–
28	Электронный модуль – освещение в порогах	10
29	–	–
30	Левые передние/задние габаритные огни	7.5
31	Правые передние/задние габаритные фонари, подсветка номерного знака	7.5
32	Центральный электромодуль, подсветка салонного зеркала, подсветка бардачка, внутреннее плафонное освещение	10
33	Помпа ди бензина	15
34	Люк	15
35	Центральный замок, электростеклоподъемники, левое зеркало.	25
36	Центральный замок, электростеклоподъемники, правое боковое зеркало.	25
37	Задние электростеклоподъемники, электрозащита от детей	30
38	Сирена сигнализации *	5
* Обратите внимание: если этот предохранитель не поврежден или удален, сработает сигнализация.

ЧИТАТЬ  Volvo S90 (2020 г.) – блок предохранителей и реле

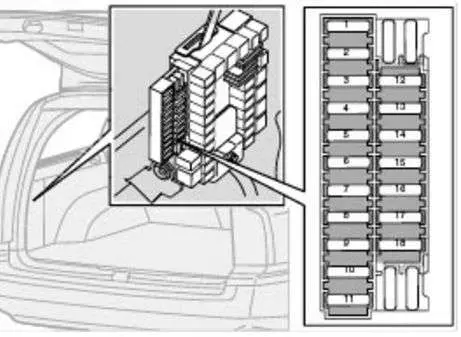

Предохранители в багажнике

Номер	описание	Ампер [A]
1	Задний электромодуль освещения багажника	10
2	Люси ретронеббия	10
3	Люсе дель Френо	15
4	Резервные фонари	10
5	Обогреватель заднего стекла, Реле 15I – аксессуары	5
6	Задняя дверь разблокирована	10
7	Складывающиеся задние подголовники	10
8	Задние двери с центральным замком, лючок бензобака	15
9	Буксирный крюк (30 выстрелов)	15
10	Сменить CD, VNS	10
11	Вспомогательный модуль управления (AEM)	15
12	–	–
13	–	–
14	Стоп-сигналы	7.5
15	Буксирный крюк (блок питания 15 I)	20
16	Электрическая розетка в багажнике – аксессуары	15
17	Модуль управления полным приводом	7.5
18	–	–
