Установка датчика дождя Lexus

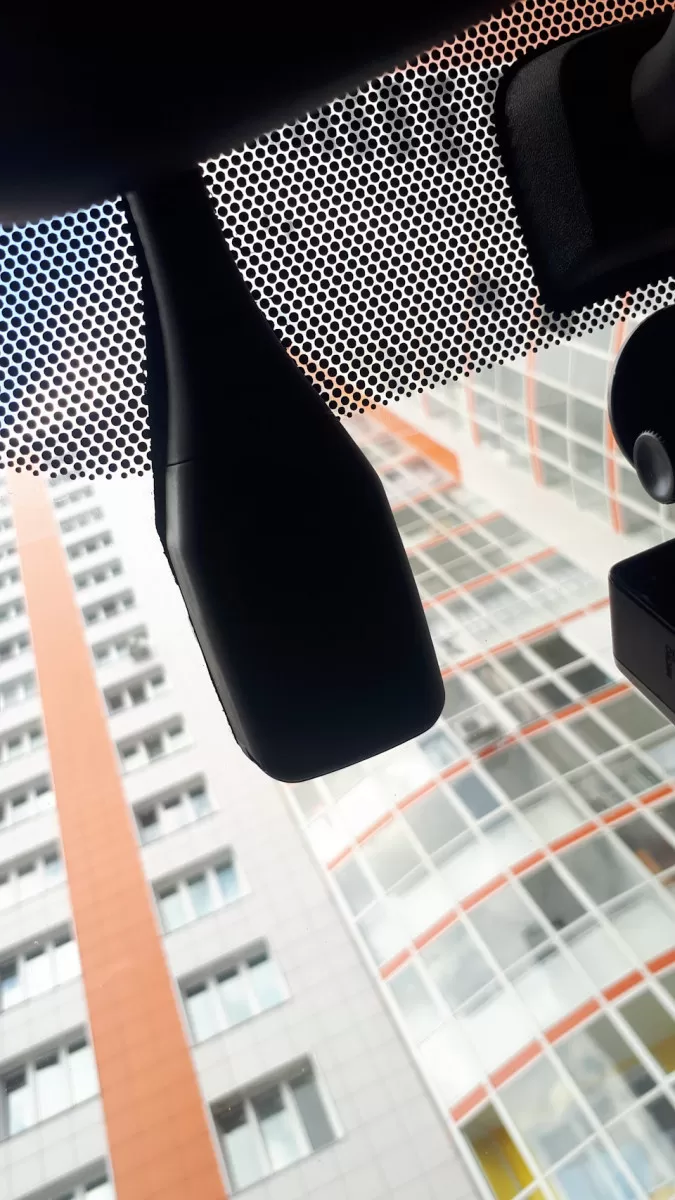

Вот и готов похвастаться установкой датчика дождя на Приус 20! Процесс завершен.

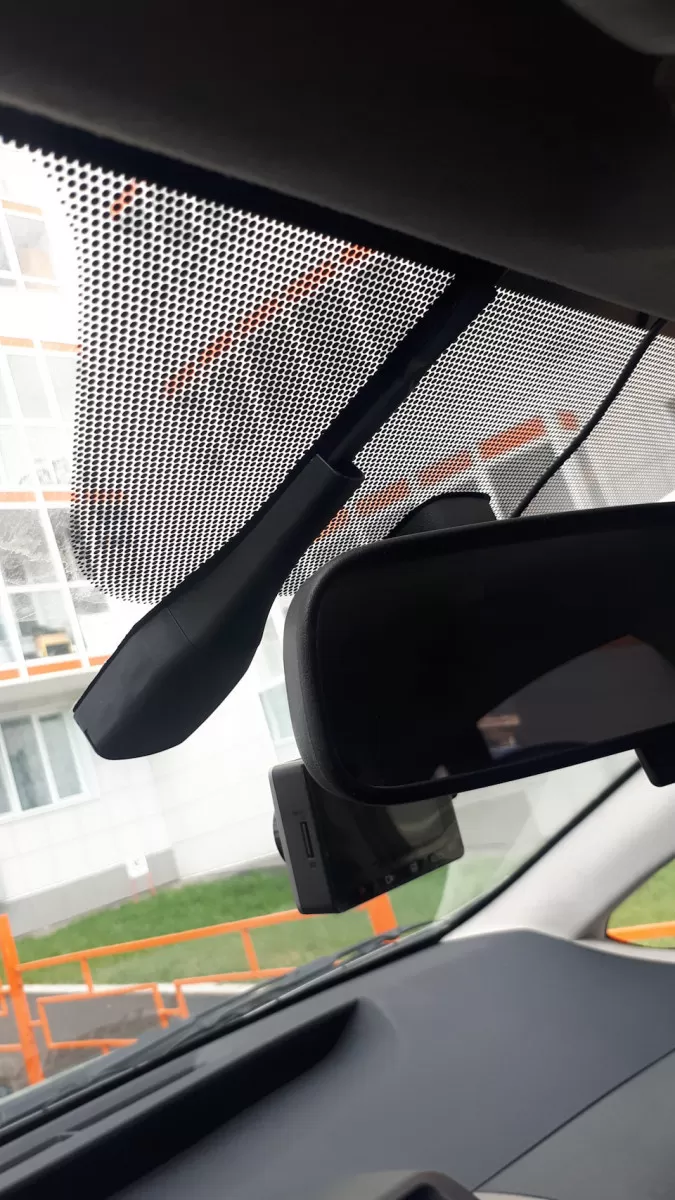

Датчик установлен и работает исправно.

А теперь о том, как это было.

Купил:

1. Датчик дождя, с чипом, декоративным покрытием и металлическим основанием Код — 89941-42010. Список совместимости: совместимость датчика с другими моделями

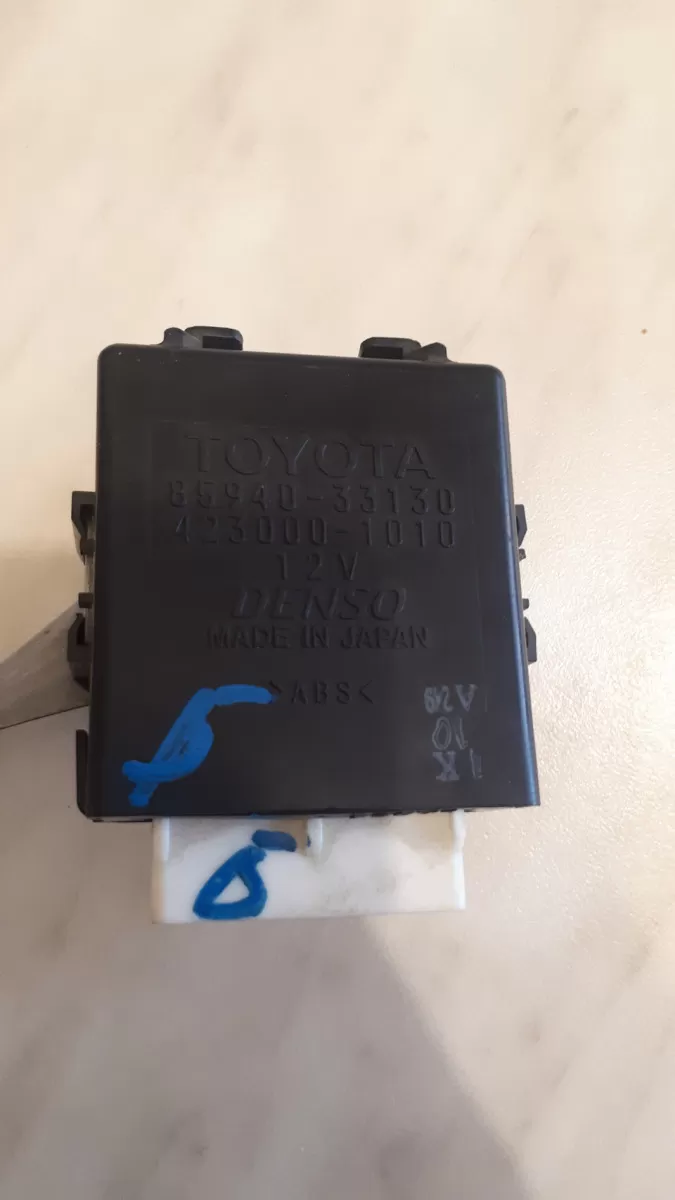

2. Блок управления стеклоочистителями. Удалось купить в городе блок Камри-3, но без чипа. Код — 85940-33130. В общем, судя по описанию, подходят и датчики других моделей, нужно только уточнить распиновку.

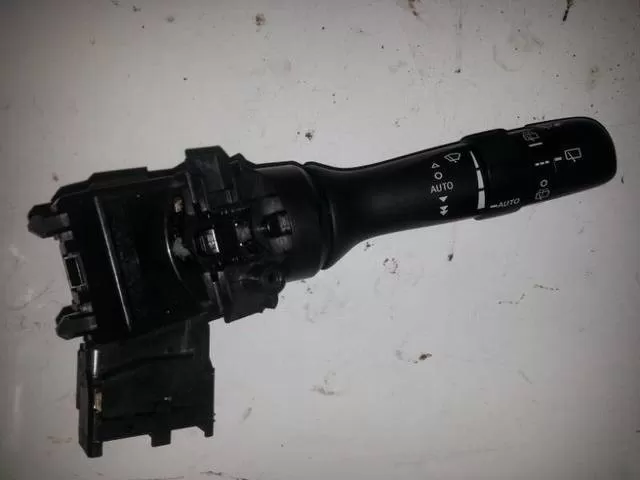

3. Подрулевой переключатель. Мне удалось найти в наличии Рав4-3. Кода не нашел, видимо искал.

4. Гелевая пластина для фиксации датчика. Код — 89944-42010.

Также использовалась донорская проводка Toyota.

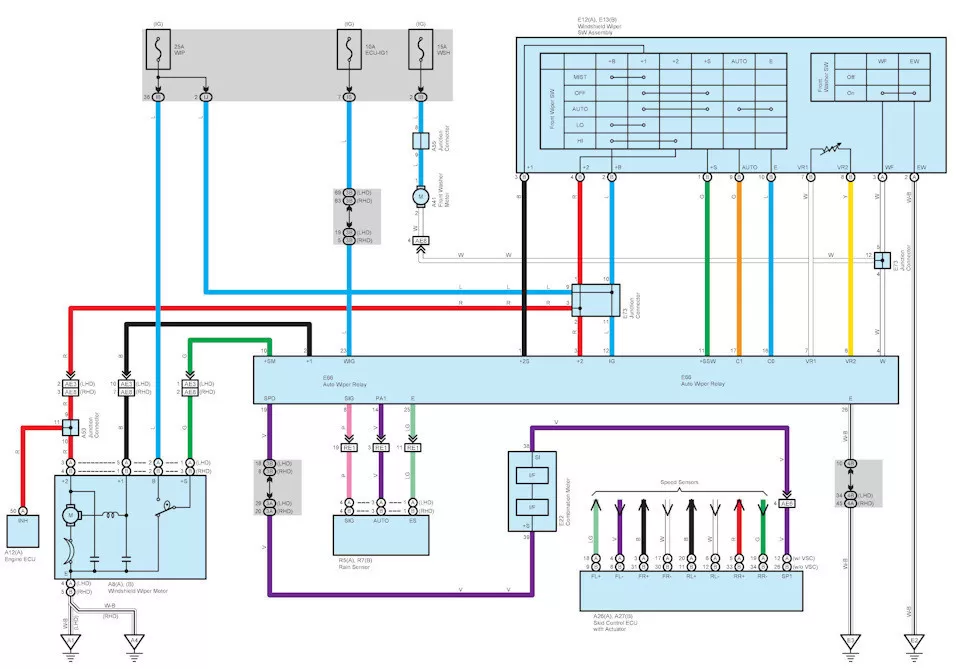

Для подключения всего этого я нашел и использовал 3 схемы:

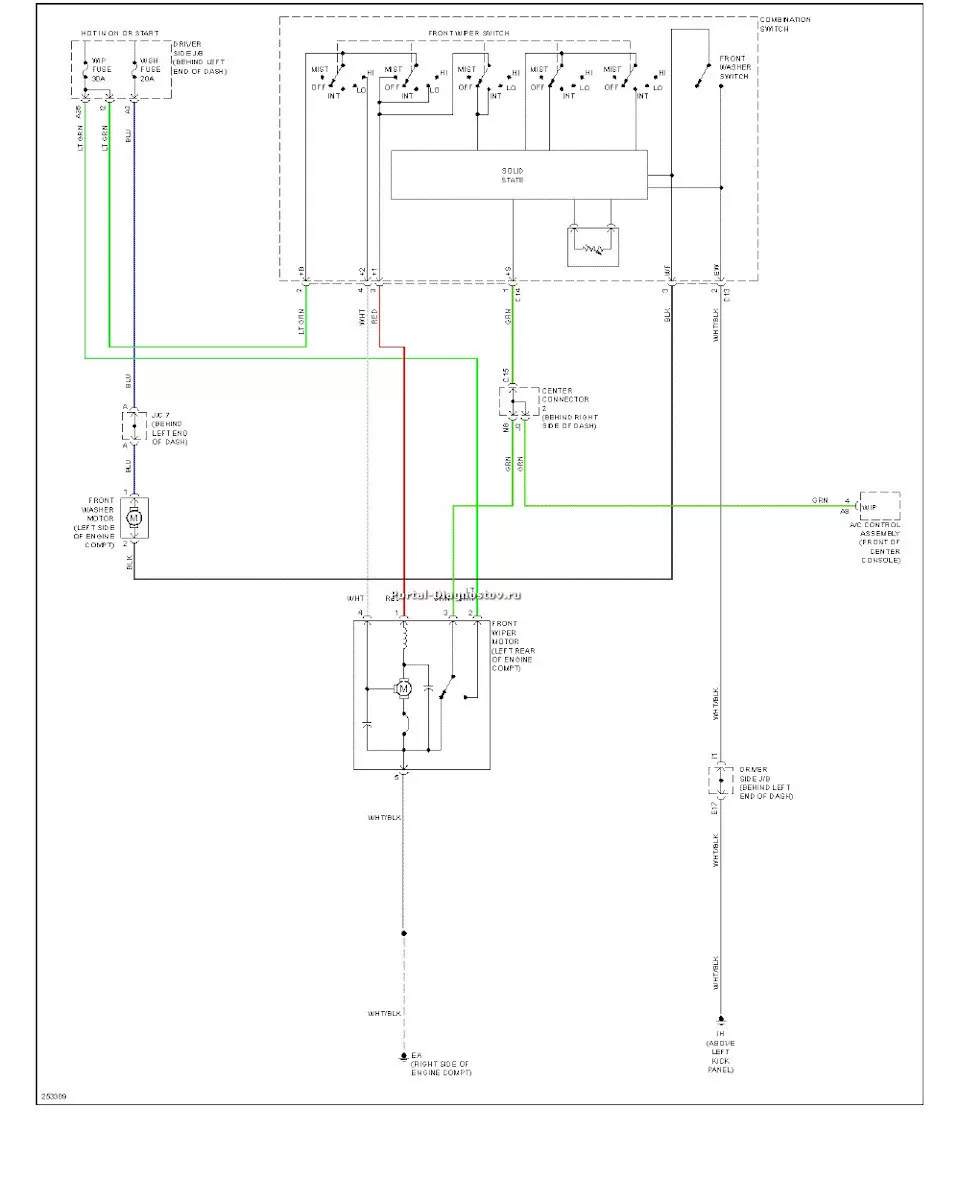

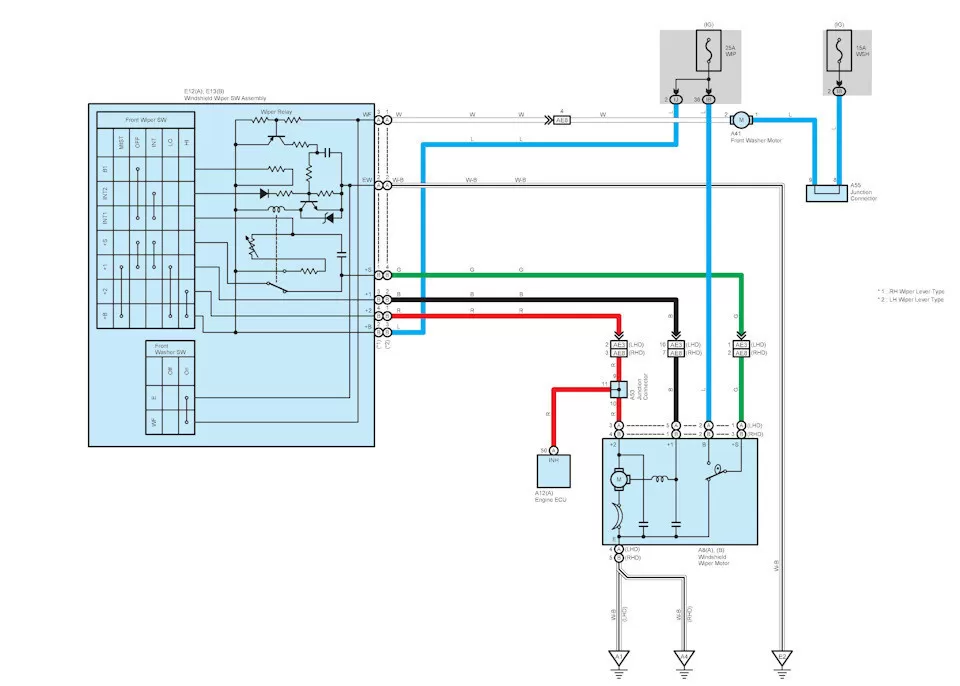

Схема Приуса, схема Камри без датчика (такая же, как у Приуса, только цвета проводов другие) и схема Камри с датчиком.

На основе этих 3 схем медленно добавляются кабели и подключается устройство.

Моя трудность заключалась в том, что в блоке управления не было чипов. По схеме я соединил провода напрямую и залил их клеем, оставив клей с другой фишкой.

3 провода нужно провести под панелью, по раме и под потолком к датчику. 1 провод проходит под панелью к разъему приборной панели, должен быть провод SPD (скорость автомобиля, но работает без).

Все остальное добавлено в фишку подрулевого переключателя.

Сам блок легко располагается на краю руля, места много.

Эта функция была:

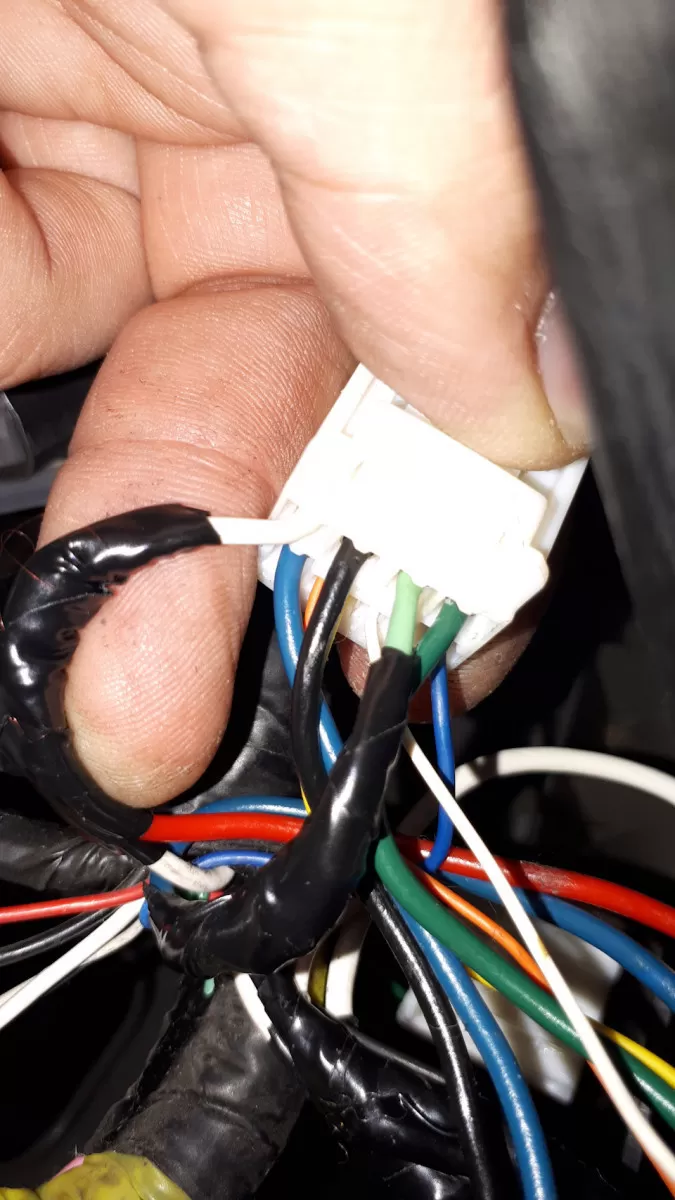

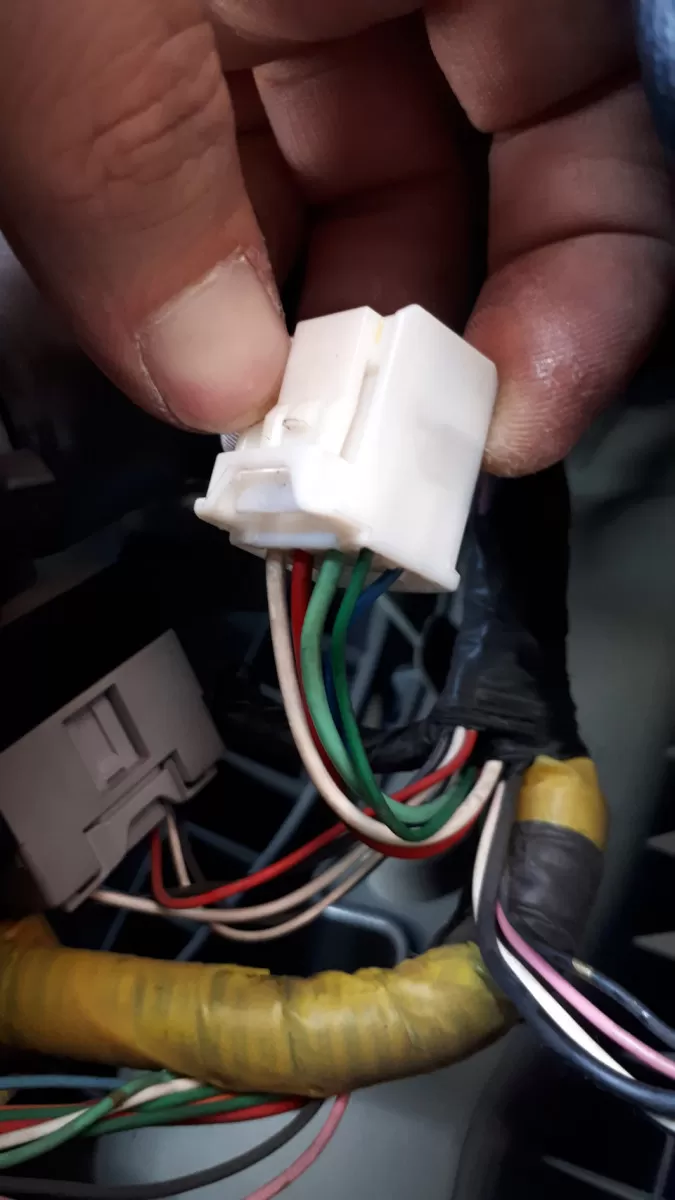

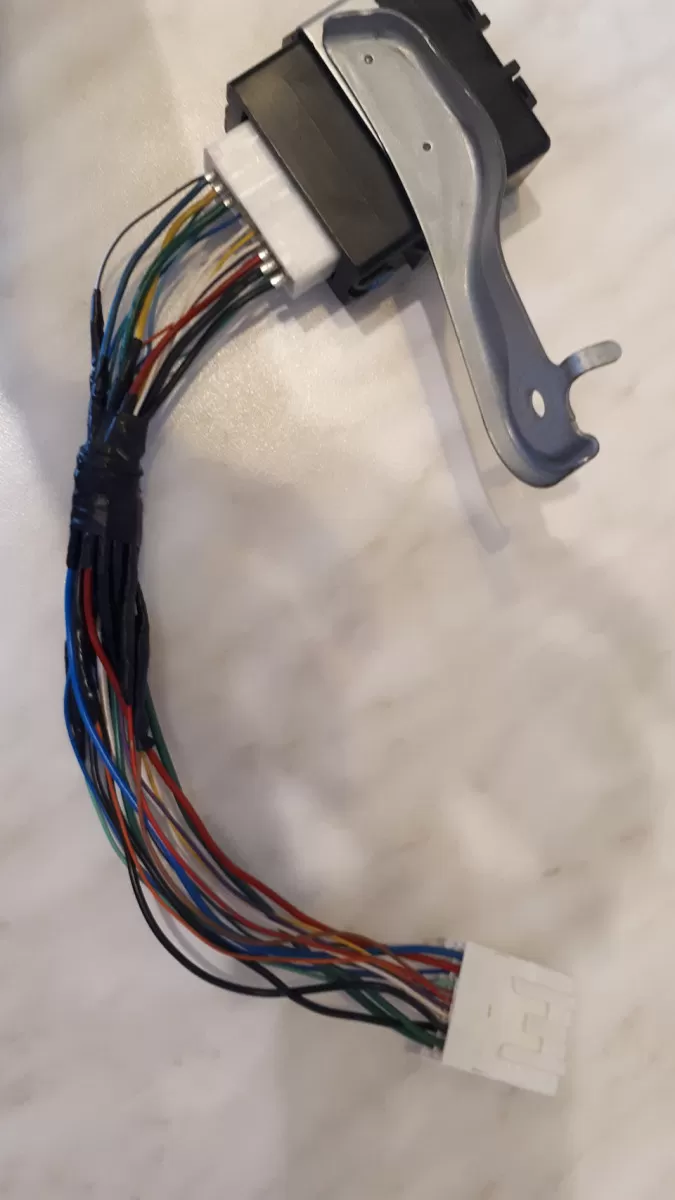

Получилось так, 2 провода в пространстве через колодку, 2 провода параллельно, а 4 добавлено:

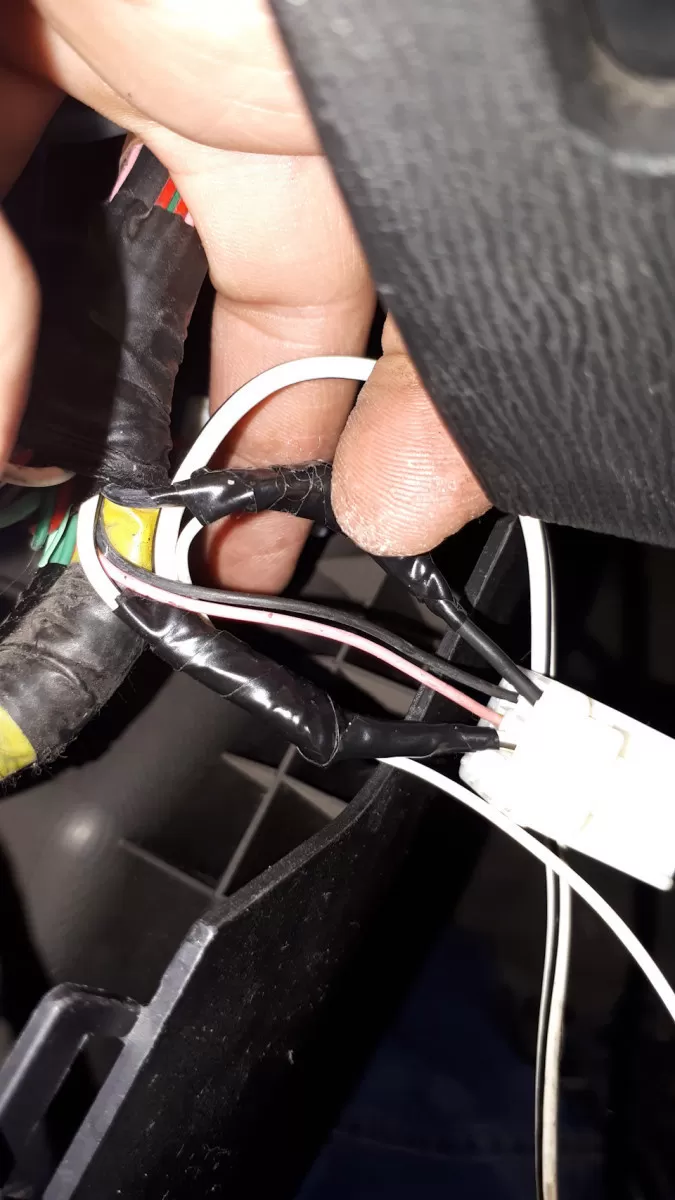

И ко второй микросхеме добавляются 2 провода:

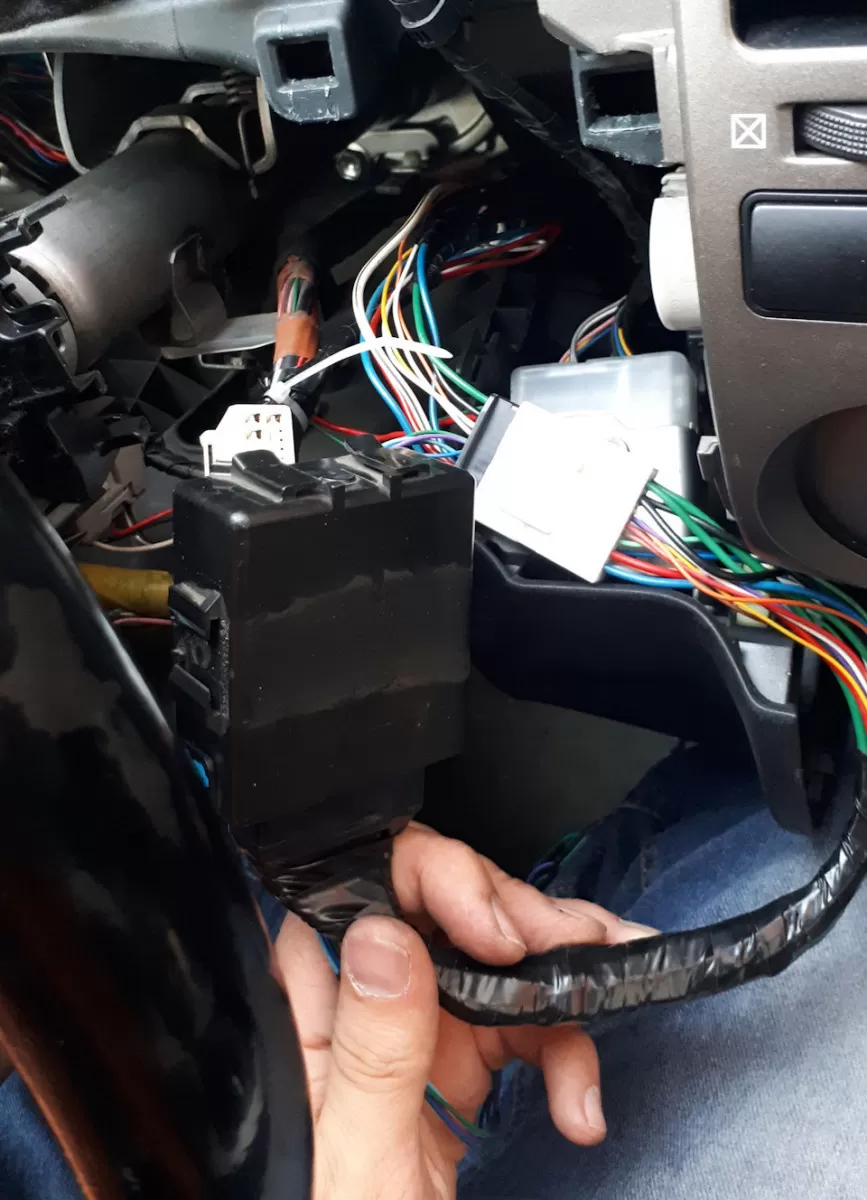

Блок был подключен и обмотан матом, чтобы не вибрировал:

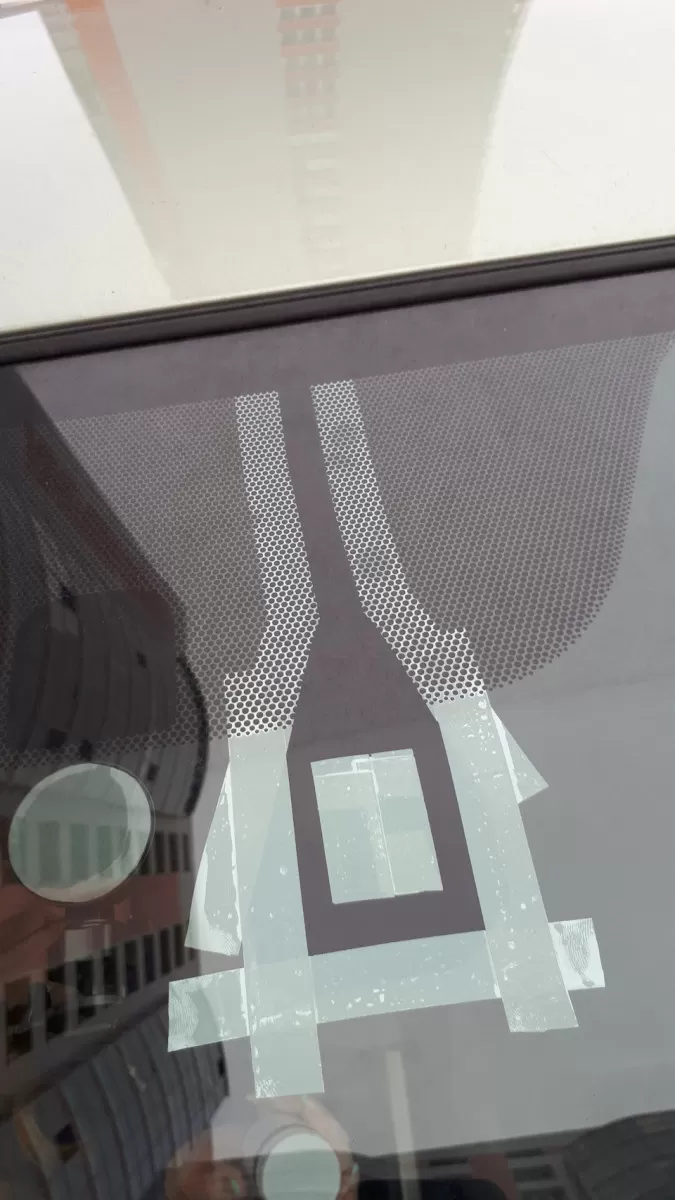

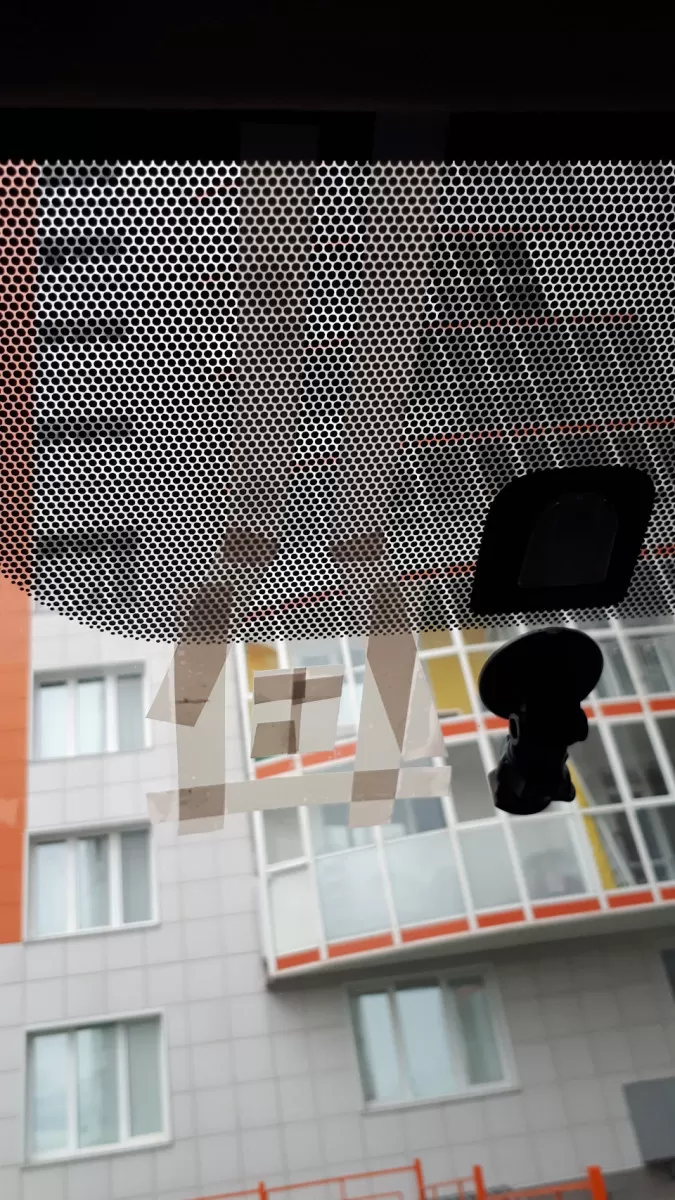

Самое сложное было приклеить контур датчика к стеклу, покрасить его и приклеить пластину.

Пробовал рисовать краской и клеить на клей.

В итоге при ремонте стекол от сколов нашел отличный сервис, где все это сделали за меня с правильными материалами и качественно. Использовали грунтовку для стекла и какой-то двухкомпонентный клей. Контур лучше приклеить с небольшим запасом, а потом вместо него вырезать ножом.

Гелевая пластина отлично приклеивается силиконовым спреем. Очищаем сенсор и стекло. Пару брызг на сенсор — клеим гель, пару брызг на гель и все это на стекло. Лишние пузырьки выдавливаются самостоятельно и датчик работает исправно. Если что-то не работает, удалите это, промойте и повторите попытку.
