Suzuki SX4 (2006-2013) — Блок предохранителей
Содержание
Suzuki SX4 (2006-2013) — Схема блока предохранителей
Год производства: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Предохранитель прикуривателя (розетка) на Suzuki SX4 2006-2013 гг. Предохранитель 45 находится в блоке предохранителей в салоне.
Предохранители в моторном отсеке (бензин)
| Нет. | Ампер [A] | описание |
| 1 | 80 | Весь электрический заряд |
| 2 | 50 | Электролобовое стекло; Включить; Дворники; Доброжелательность. |
| 3 | 50 | Задний свет; Задний туман; Замок; Аварийное освещение; Рог; Купольный свет. |
| 4 | – | Не используется |
| 5 | – | Не используется |
| 6 | 15 | Маяк (справа) |
| 7 | 15 | Фара (левая) |
| 8 | 20 | Передний противотуманный фонарь |
| 9 | – | Не используется |
| 10 | 40 | Модуль управления АБС |
| 11 | 30 | Вентилятор радиатора |
| 12 | 30 | Модуль управления АБС |
| 13 | 30 | Запуск двигателя |
| 14 | 50 | Interruttore di Accensione |
| 15 | 30 | вентиляторы |
| 16 | 20 | Воздушный компрессор |
| 17 | 15 | Ускорительный двигатель |
| 18 | 15 | Автоматическая коробка передач |
| 19 | 15 | Впрыск топлива |
| Реле | ||
| 20 | Реле автоматической коробки передач | |
| 21 | Реле воздушного компрессора | |
| 22 | Реле топливного насоса | |
| 23 | Реле вентилятора конденсатора | |
| 24 | Реле передних противотуманных фар | |
| 25 | Реле двигателя дроссельной заслонки | |
| 26 | ФИ Сеть | |
| 27 | Реле стартера | |
| 28 | Реле вентилятора радиатора | |
| 29 | Реле вентилятора радиатора 2 | |
| 30 | Реле вентилятора радиатора 3 | |

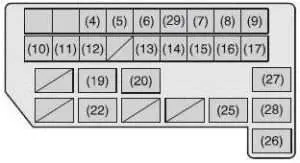

Предохранители в моторном отсеке (дизель)
| Нет. | Ампер [A] | описание |
| 2 | 20 | FI |
| 3 | 10 | DVR ИНЖ |
| 4 | 15 | Маяк (справа) |
| 5 | 15 | Фара (левая) |
| 6 | 20 | Передний противотуманный фонарь |
| 7 | 60 | Модуль управления гидроусилителем руля |
| 8 | 40 | Модуль управления АБС |
| 30 | Вентилятор радиатора | |
| 10 | 30 | Модуль управления АБС |
| 11 | 30 | Аввио дель моторе |
| 12 | 50 | Interruttore di Accensione |
| 13 | 30 | вентиляторы |
| 14 | 10 | Воздушный компрессор |
| 15 | 20 | Топливный насос |
| 16 | 30 | CDSR |
| 17 | 30 | Впрыск топлива |
| 29 | 50 | ИГН2 |
| 30 | 80 | Свеча накаливания |
| 31 | 30 | Подогреватель топлива |
| 32 | 140 | главный |
| 33 | 50 | Лампа |
| 34 | 30 | Саб Htr1 |
| 35 | 30 | Нижняя часть 3 |
| 36 | 30 | Нижняя часть 2 |
| 37 | – | + B2 |
| 38 | – | + B1 |
| 1 | Главное реле ФИ | |
| 18 | Не используется | |
| 19 | Реле воздушного компрессора | |
| 20 | Реле топливного насоса | |
| 21 | Не используется | |
| 22 | Реле передних противотуманных фар | |
| 23 | Не используется | |
| 24 | Не используется | |
| 25 | Реле стартера | |
| 26 | Реле вентилятора радиатора | |
| 27 | Реле вентилятора 3 РДТР | |
| 28 | Реле вентилятора 2 РДТР | |
ЧИТАТЬ Suzuki Jimny (1998-2017) – блок предохранителей и реле
Предохранители под приборной панелью

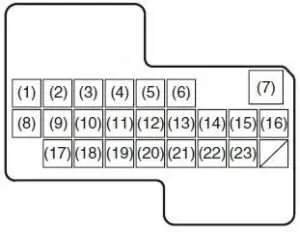

SX4

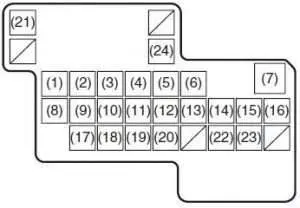

SX4 Берлин
| Нет. | Ампер [A] | описание |
| 1 | 15 | Задний стеклоочиститель |
| 2 | 15 | Катушка зажигания |
| 3 | 10 | Луче ди Ретромарсия |
| 4 | 10 | Счетчик |
| 5 | 15 | Аксессуар |
| 6 | 15 | Аттрезатура 2 |
| 7 | 30 | Оконный привод |
| 8 | 30 | Дворники |
| 9 | 10 | ГИС ИГ1 |
| 10 | 15 | Воздушная подушка |
| 11 | 10 | Система предотвращения блокировки колес |
| 12 | 15 | СХ4: полный привод; Марути: Задний свет. |
| 13 | 15 | Стоп-сигнал |
| 14 | 20 | Замок |
| 15 | 10 | Блок управления (только дизель) |
| 16 | 10 | СИГ СТ |
| 17 | 15 | Подогревы сидений |
| 18 | 10 | ИГ 2 СИГ |
| 19 | 10 | Задний свет |
| 20 | 15 | Купол |
| 21 | 30 | Задний противотуманный фонарь |
| 22 | 15 | Рог; Аварийное освещение. |
| 23 | 15 | Аудио |
| 24 | 30 | Седан: Задний противотуманный фонарь |
