Seat Arona (2017-2019…) — блок предохранителей

Seat Arona (2017-2019…) – Схема блока предохранителей

Год производства: 2017, 2018, 2019.

Предохранитель прикуривателя (розетка) в автомобиле Seat Arona Это предохранитель номер 2 в блоке предохранителей панели приборов.

Цвета предохранителей

цвет	Ампер [A]
черный	1
фиолетовый	3
светло-коричневый	5
коричневый	7.5
красный	10
синий	15
желтый	20
белый или прозрачный	25
зеленый	30
ARANCIONE	40

Расположение блока предохранителей

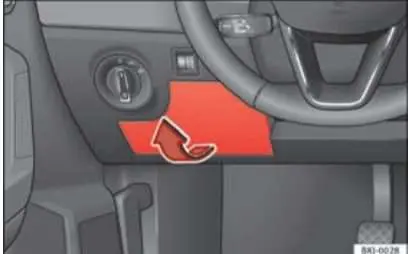

Пассажирский салон

Он расположен на приборной панели, со стороны водителя, за приборной панелью.

Вано моторе

Схемы блока предохранителей

2017

Приборная панель (2017)

Назначение предохранителей комбинации приборов (2017 г.)

Нет.	описание	Ампер [A]
1	Прицепное устройство	20
2	Более легкий; Розетка.	20
3	Усилитель звука	30
6	Центральный замок	40
8	Вентилятор отопления; Климатроник.	30
10	Прицепное устройство	20
11	Электромагнитные клапаны CN6	7.5
13	Выключатель; Рулевая колонка СЛС и СМЛС; Диагностический порт; Датчик дождя и света.	7.5
14	Рулевая колонка СЖО: Проверка дворников.	10
15	Щиток приборов	7.5
16	Правильная подача света	40
17	Управление стеклоподъемником правой двери	30
18	Уборочные машины	30
19	Радио; Мультимедийная система.	25
20	Обогрев заднего стекла	30
21	блок управления SCR	30
23	Задняя камера	7.5
24	Распределительная коробка; Внутренняя проводка аудиоисточника (двойной USB-Aux IN); Телефонный усилитель; Просмотр MIB.	5
25	Электроника рулевой колонки (MFL)	7.5
26	Порта CAN	7.5
27	Блок управления активной подвеской	7.5
28	датчик DWA	7.5
29	Корно ДВА	7.5
31	Климат-контроллер 9АА/9АБ	7.5
31	9АК Блок климат-контроля	15
32	Рулевая колонка LSS, без Kessy	7.5
33	Управление стеклоподъемником левой двери	30
35	Блок питания левых фонарей	40
36	Segnale Acustico	20
37	Контроллер подогрева сидений	30
38	Мощность BCM C63	30
39	БСД, ПДК.МРР	10
40	Выключатель; Диагностический порт; Регулировка дальности света; Рулевая колонка СЖО: Люси, Галогенные фары, Реверсивный переключатель.	7.5
41	Электрохромное зеркало; Регулировка развернутого зеркала; РКА без радио.	7.5
42	Педаль сцепления; Реле зажигания; Обмотка реле CNG.	7.5
43	катушка реле DWP; Мотор заднего дворника.	15
44	Воздушная подушка	7.5
45	Левая фара Leimo Plus	7.5
46	Левая фара Leimo Plus	7.5
48	Замок рулевой колонки; Блок управления Кесси.	7.5
49	Катушка реле SCR	7.5
51	датчик давления АА; Форсунки с подогревом.	7.5
53	Рычаг автоматической коробки передач; СЕРДЦА.	7.5
58	Двойной водяной насос	7.5
59	Зеркала заднего вида с подогревом	10
60	Прицепное устройство	30
61	Прицепное устройство	30

Моторный отсек (2017)

Назначение предохранителей в моторном отсеке (2017)

ЧИТАЙТЕ Seat Ibiza 6J (2016-2017) – блок предохранителей

Нет.	описание	Ампер [A]
1	Модуль впрыска двигателя	30
2	Клапан дозирования топлива (TJ4/T6P/TJ7); Низкотемпературный насос охлаждающей жидкости (TJ4/T6P/TJ7); Клапан регулировки давления масла (TJ1); клапан охлаждения САГ (TJ1); Высокое и низкое давление воды (TJ1); Катушка реле SCR.	7.5
3	Грех Лямбда	15
4	Реле бензонасоса (MPI); Блок управления манометром (TSI и Дизель).	15
5	Датчик давления; электромагнитный клапан EPW; Датчики ПОЕЗД; электровентилятор с ШИМ; Клапан управления распределительным валом; Клапан бака с активированным углем; Клапан регулирования давления масла (TSI).	15
6	Катушки зажигания (MPI и TSI)	30
6	Свеча накаливания; Сопротивление впускного шланга (Дизель).	7.5
7	Вакуумный насос (СТИ)	15
8	ЭКП форсунок и катушка реле (MPI и CNG); Клапан дозирования топлива (Дизель).	10
9	Серводатчик	7.5
10	Vref батареи: шлюз, WDL и BCM	7.5
14	Модуль впрыска двигателя; Главное реле двигателя; ESC	15
15	Автоматическая коробка передач DQ200 и AQ160.	30
17	50 Диагностика	7.5
18	Аввиаменто	30
20	ESC (помпа)	60
20	АБС (насос)	40
21	ESC/ABS (клапан)	25
24	Электрический вентилятор TH4 без кондиционера для стран с умеренным климатом	30
25	Вентилятор TH4 с кондиционером или T5I для стран с умеренным климатом.	20
25	PTC1	40
26	Электрический вентилятор TJ1/TJ4/TJ7/T6P или TH4/T5l для стран с жарким климатом.	50
27	Вентилятор TH4 с кондиционером или T5I для стран с умеренным климатом.	30
27	PTC2	40
28	PTC3	40

2018, 2019

Панель управления (2018, 2019)

Назначение предохранителей комбинации приборов (2018, 2019)

Нет.	описание	Ампер [A]
1	Прицепное устройство	20
2	Более легкий; Розетка.	20
3	Усилитель звука	30
6	Центральный замок	40
8	Вентилятор отопления; Климатроник.	30
10	Прицепное устройство	20
11	2018: Электромагнитные клапаны СПГ.	7.5
13	Выключатель; Рулевая колонка СЛС и СМЛС; Диагностический порт; Датчик дождя и света.	7.5
14	Рулевая колонка СЖО: Управление стеклоочистителем	10
15	Щиток приборов	7.5
16	Блок питания света справа	40
17	Управление стеклоподъемником правой двери	30
18	Уборочные машины	30
19	Радио; Мультимедийная система.	25
20	Обогрев заднего стекла	30
21	блок управления SCR	30
23	Задняя камера	7.5
24	Распределительная коробка; Внутренняя проводка аудиоисточника (двойной USB-Aux IN); Телефонный усилитель; Просмотр MIB.	5
25	Электроника рулевой колонки (MFL)	7.5
26	Порта CAN	7.5
27	Блок управления активной подвеской	7.5
28	датчик DWA	7.5
29	Рог ДВА	7.5
31	Контроллер кондиционера 9АА/9АБ	7.5
31	9АК Блок климат-контроля	15
32	Рулевая колонка LSS, без Kessy	7.5
33	Управление стеклоподъемником левой двери	30
35	Питание левых фонарей	40
36	Segnale Acustico	20
37	Контроллер подогрева сидений	30
38	Мощность BCM C63	30
39	БСД, ПДК.МРР	10
40	Выключатель; Диагностический порт; Регулировка дальности света; Рулевая колонка СЖО: Люси, Галогенные фары, Реверсивный переключатель, Электрохромное зеркало, РКА без радио.	7.5
41	Регулировка открытых наружных зеркал заднего вида,	7.5
42	Педаль сцепления; Реле зажигания; катушка реле СПГ; Датчик давления переменного тока	7.5
43	катушка реле DWP; Мотор заднего дворника; Форсунки с подогревом.	15
44	Воздушная подушка	7.5
45	Левая фара Leimo Plus	7.5
46	Левая фара Leimo Plus	7.5
48	Замок рулевой колонки; Блок управления Кесси.	7.5
49	Катушка реле SCR	7.5
53	Рычаг АКПП, ЗСС	7.5
58	Двойной водяной насос	7.5
59	Зеркала заднего вида с подогревом	10
60	Прицепное устройство	30
61	Прицепное устройство	30

Моторный отсек (2018, 2019)

Назначение предохранителей в моторном отсеке (2018, 2019)

ПРОЧИТАЙТЕ Seat Altea Freetrack (2012 г.) – блок предохранителей

Нет.	описание	Ампер [A]
1	Модуль впрыска двигателя MPI	10
1	Модуль впрыска двигателя TSI	15
1	Модуль впрыска для дизельных двигателей	30
2	Клапан дозирования топлива (TJ4/T6P/TJ7); Низкотемпературный насос охлаждающей жидкости (TJ4/T6P/TJ7); Клапан регулировки давления масла (TJ1); клапан охлаждения САГ (TJ1); Высокое и низкое давление воды (TJ1); Катушка реле SCR.	7.5
3	Грех Лямбда	15
4	Реле бензонасоса (MPI); Блок управления манометром (TSI и дизель).	15
5	Датчик давления; электромагнитный клапан EPW; Датчики ПОЕЗД; электровентилятор с ШИМ; Клапан управления распределительным валом; Клапан бака с активированным углем; Клапан регулирования давления масла (TSI).	10
6	Катушки зажигания (MPI и TSI)	20
6	Свеча накаливания; Сопротивление впускного шланга (Дизель).	7.5
7	Вакуумный насос (СТИ)	15
8	ЭКП форсунок и катушка реле (MPI и CNG); Клапан дозирования топлива (дизель).	10
9	Серводатчик	7.5
10	Vref батареи: шлюз, WDL и BCM	7.5
14	Модуль впрыска двигателя; Главное реле двигателя; ESC	7.5
15	Автоматическая коробка передач DQ200 и AQ160.	30
17	50 Диагностика	7.5
18	Аввиаменто	30
20	ESC (помпа)	60
20	АБС (насос)	40
21	ESC/ABS (клапан)	25
24	Электрический вентилятор TH4 без кондиционера для стран с умеренным климатом	30
25	Вентилятор TH4 с кондиционером или T5I для стран с умеренным климатом.	20
25	PTC1	40
26	Электрический вентилятор TJ1/TJ4/TJ7/T6P или TH4/T5l для стран с жарким климатом.	50
27	Вентилятор TH4 с кондиционером или T5I для стран с умеренным климатом.	30
27	PTC2	40
28	PTC3	40
