Chevrolet Captiva (2012-2016) — Блок предохранителей
Содержание
Chevrolet Captiva (2012-2016) — Схема блока предохранителей
Год производства: 2012, 2013, 2014, 2015, 2016.
фузибили Прикуриватель (розетка) в Chevrolet Captiva Sport расположены в блоке предохранителей на приборной панели (см. «APO JACK (CONSOLE)» (дополнительная розетка), «APO JACK (CARGO REAR) (дополнительная задняя розетка нагрузки) и «CIGAR» (прикуриватель))
Блок предохранителей панели приборов
Расположение блока предохранителей
Он расположен под приборной панелью со стороны пассажира, за крышкой центральной консоли.

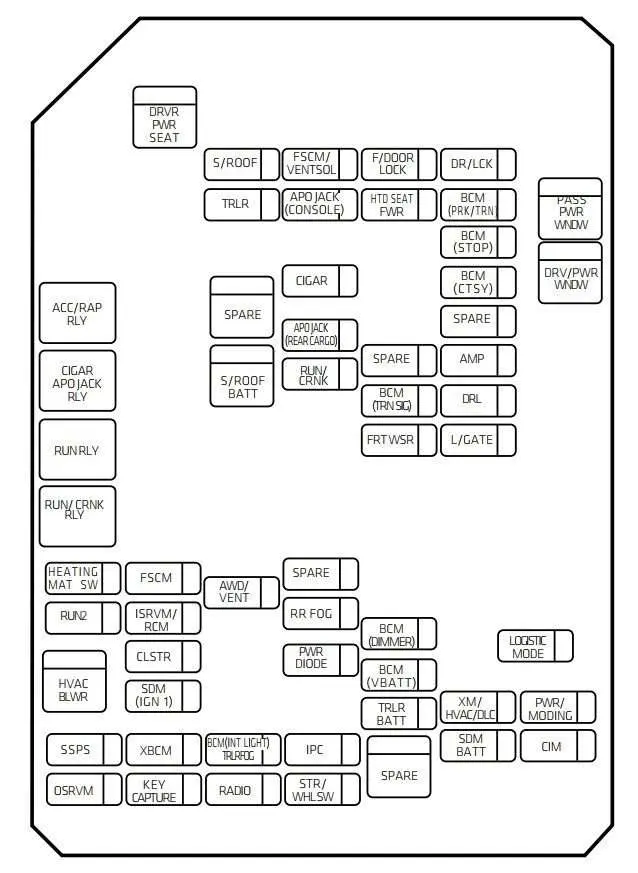

Схема блока предохранителей
Назначение предохранителей и реле в комбинации приборов
| имя | описание |
|---|---|
| AMP | Усилитель звука |
| ДЖЕК АПО (КОНСОЛЬ) | Вспомогательная розетка |
| APO JACK (ЗАДНЯЯ ЗАГРУЗКА) | Дополнительная розетка для задней нагрузки |
| Полный привод / ВЕНТИЛЯЦИЯ | Полный привод/Вентиляция |
| БЦМ (CTSY) | Модуль управления кузовным оборудованием (окружающее освещение) |
| BCM (ДИММЕР) | Модуль управления кузовным оборудованием (диммер) |
| BCM (ВНУТРЕННИЙ СВЕТ) | Модуль управления кузовным оборудованием (внутреннее освещение) |
| БЦМ (ПРК/ТН) | Модуль управления кузовом (сигнал парковки/поворота) |
| БЦМ (СТОП) | Модуль управления кузовным оборудованием (стоп-сигнал) |
| BCM (ТРН СИГ) | Модуль управления кузовом (индикатор) |
| БЦМ (ВБАТТ) | Модуль управления кузовным оборудованием (напряжение аккумуляторной батареи) |
| CIGAR | Более легкий |
| CIM | Модуль интеграции коммуникаций |
| КЛСТР | Приборная доска |
| DRL | Дневные ходовые огни |
| ДР/ЛКК | Замок водительской двери |
| СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ И ЭЛЕКТРОПРИВОДОМ | Сиденье с электроприводом |
| DRV/PWR WNDW | Контроллер мощности окон |
| Ф/ВНЕШНИЙ БЛОК | Замок лючка бензобака |
| ФРТ ВСР | Фронтальная стиральная машина |
| ФСКМ | Модуль управления топливной системой |
| FSCM ВЕНТ СОЛ | Электромагнитный вентиляционный клапан модуля управления топливной системой |
| ПО НАГРЕВ МАТЕРИАЛА | Переключатель нагревательного мата |
| СИДЕНЬЕ HTD PWR | Сиденье с подогревом |
| ОВиК BLWR | Вентилятор для отопления, вентиляции и кондиционирования воздуха |
| IPC | Комплект индикаторов приборной панели |
| ИСРВМ/РКМ | Внутренний модуль заднего вида/дистанционного компаса |
| КЛЮЧЕВОЙ ЗАХВАТ | Захват ключа |
| Л / ВОРОТА | Нагрузка лифта |
| ЛОГИСТИЧЕСКАЯ МОДЕЛЬ | Логистический режим |
| ОСРВМ | Внешнее зеркало заднего вида |
| ПРОЙДИТЕ PWR WNDW | Электростеклоподъемник пассажира |
| СИЛОВОЙ ДИОД | Силовой диод |
| ПИТАНИЕ / РЕДАКТИРОВАНИЕ | Изменить власть |
| РАДИО | Радио |
| РР противотуманные фары | Задний противотуманный фонарь |
| КОРСА 2 | Кнопка включения аккумулятора работает |
| ИСПОЛНЕНИЕ / CRNK | Кривошипно-шатунный механизм |
| СДМ(БАТТ) | Модуль диагностики безопасности (аккумулятор) |
| СДМ (ИГН 1) | Модуль диагностики безопасности (зажигание 1) |
| ЗАПАСНЫЕ ЧАСТИ | резерв |
| S / КРЫША | Люк |
| S/ROOF BATT | Крышная батарея |
| ССПС | Зависимый от скорости гидроусилитель руля |
| ПО STR/WHL | Переключатель на рулевом колесе |
| ТРЛР | Трейлер |
| ТРЛР БАТТ | Буксирная батарея |
| XBCM | Модуль управления кузовным оборудованием на экспорт |
| ХМ / ОВиК / DLC | Спутниковое радио SiriusXM (при наличии); Отопление, вентиляция, кондиционирование; Подключитесь к каналу передачи данных. |
| Реле | |
| АСС / РЭП РЛИ | Поставка аксессуаров; Активация дополнительного питания. |
| АПО ДЖЕК РЛИ СИГАРЫ | Розетка для прикуривателя и вспомогательная розетка питания |
| CORSA / CRN K RLY | Начинать; Кривошипный механизм. |
| МЕДЛЕННАЯ ГОНКА | Главная |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Он расположен в моторном отсеке.

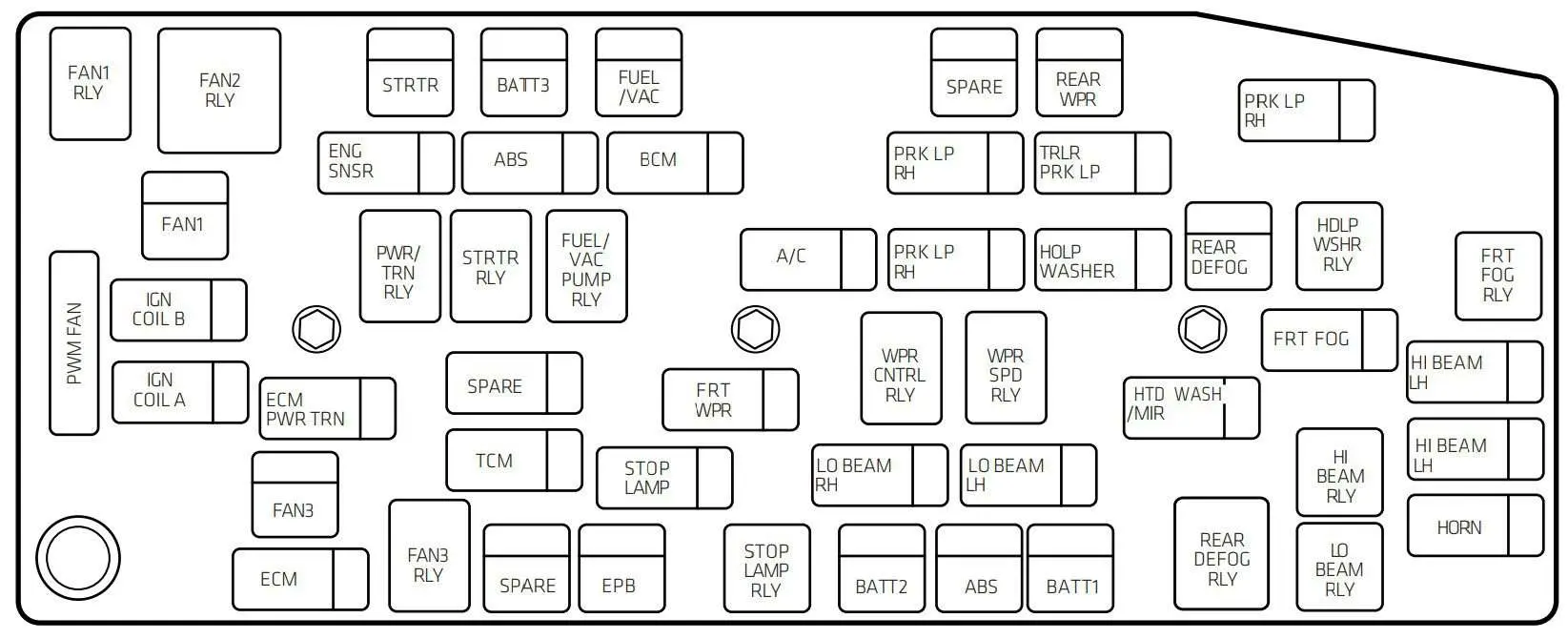

Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
ЧИТАТЬ Chevrolet Optra (2007-2012) – блок предохранителей и реле
| имя | описание |
|---|---|
| АБС | Система предотвращения блокировки колес |
| A / C | Система отопления, вентиляции и кондиционирования |
| БАТТ1 | Блок предохранителей панели приборов, основное питание 1 |
| БАТТ2 | Блок предохранителей панели приборов, основное питание 2 |
| БАТТ3 | Блок предохранителей панели приборов, основное питание 3 |
| BCM | Модуль управления кузовным оборудованием |
| ECM | Модуль управления двигателем |
| ECM PWR TRN | Модуль управления двигателем/трансмиссией |
| АНГ СНСР | Различные датчики двигателя |
| EPB | Электрический стояночный тормоз |
| ВЕНТИЛЯТОР1 | Вентилятор охлаждения 1 |
| ВЕНТИЛЯТОР3 | Вентилятор охлаждения 3 |
| ФРТФОГ | Передние противотуманные фары |
| КРЫШКА ФРТ | Мотор переднего стеклоочистителя |
| ТОПЛИВО/ВАК | Топливный насос; Вакуумный насос. |
| ПРОМЫВКА HDLP | Омыватели фар |
| ДАЛЬНИЙ СВЕТ ЛЕВЫЙ | Фара дальнего света (левая) |
| Дальний свет правого света | Фара дальнего света (правая) |
| РОГ | Корно |
| МОЙКА / МИР ХТД | Подогрев стеклоомывающей жидкости; Зеркала с подогревом. |
| КАТУШКА ЗАЖИГАНИЯ А | Катушка зажигания А |
| БОБИНА ИГН Б | Катушка зажигания Б |
| РАДИУС LO LH | Свет фар (левый) |
| НИЗКИЙ ПРАВЫЙ ЛУЧ | Ближний свет (справа) |
| ПРК ЛП ЛГ | Стояночные огни (слева) |
| ПРК ЛП РХ | Стояночные огни (справа) |
| ПРК ЛП РХ | Габаритные огни (правые) (европейские габаритные огни) |
| ШИМ-ВЕНТИЛЯТОР | Вентилятор с широтно-импульсной модуляцией |
| ЗАДНИЙ ЛИСТ | Грязеотделитель заднего стекла |
| РЭАРВПР | Мотор заднего дворника |
| ЗАПАСНЫЕ ЧАСТИ | Не используется |
| СТОП-СИГНАЛ | Стоп-сигналы |
| СТРТР | Аввиаменто |
| MTC | Модуль управления коробкой передач |
| ТРЛР ПРК ЛП | Стояночные фонари для прицепов |
| Реле | |
| ФАН1 РЛИ | Вентилятор охлаждения 1 |
| ФАН2 РЛИ | Вентилятор охлаждения 2 |
| ФАН3 РЛИ | Вентилятор охлаждения 3 |
| ФРТ ТУМАН RLY | Передние противотуманные фары |
| ТОПЛИВНЫЙ НАСОС/ВАК | Реле топливного/вакуумного насоса |
| HDLP WSHR РЛИ | Омыватели фар |
| ДАЛЬНИЙ СВЕТ | Ослепительные фары |
| РАДИУС LO | Фары ближнего света |
| PWR / TRN RLY | Двигательная система |
| ЗАДНЯЯ СУМКА RLICA | Грязеотделитель заднего стекла |
| СТОП-СИГНАЛ ЗАМЕДЛЕН | Стоп-сигналы |
| СТРТР РЛИ | Аввиаменто |
| CAP CNTRL RLY | Проверьте дворники |
| ДПС ДА ПАК РЛИ | Скорость стеклоочистителя |

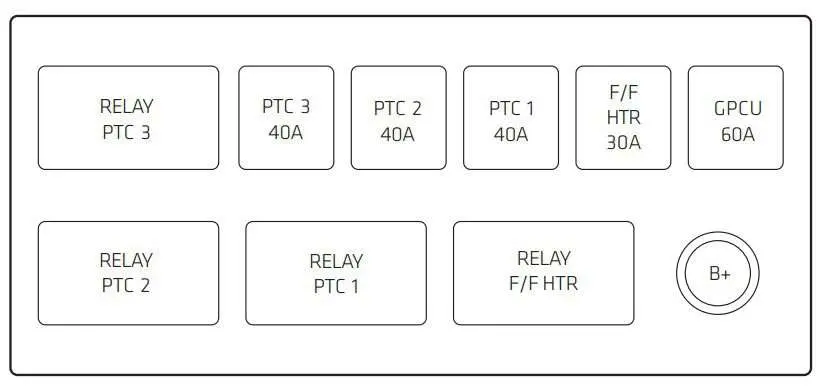

Дополнительный блок предохранителей в моторном отсеке (только дизельный двигатель)
Использована информация из руководств по эксплуатации 2013 и 2014 г. Расположение и функции предохранителей в автомобилях, выпущенных в другие периоды, могут быть другими.
