Renault 19 (1994-2000) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1994, 1995, 1996, 1997, 1998, 1999, 2000.

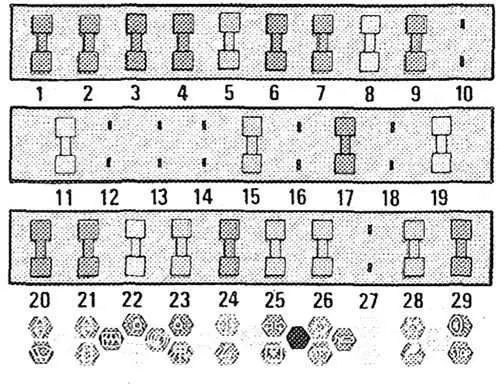

Расположение блока предохранителей
Доступ к панели предохранителей можно получить, открыв крышку, расположенную в правом нижнем углу панели приборов; для этого поверните концевые винты на четверть оборота.
Номер | Ампер [A] | описание |
---|---|---|
1 | 30A | левый стеклоподъемник |
2 | 30A | Правый стеклоподъемник |
3 | 10 А. | Левые габаритные огни / Левая патентная сигнальная лампа |
4 | 10 А. | Правые габаритные огни/правый патентный указатель поворота/выключатель света/слышимость светофора, забудьте свет |
5 | 5A | задний противотуманный фонарь |
6 | 10 А. | Направленные огни, аварийные огни и свидетели |
7 | 30A | Кондиционер |
8 | вентиляции | Моторизованный главный вентилятор |
9 | 30A | Кондиционер |
10 | – | – |
11 | вентиляции | Датчик кислорода/датчик уровня топлива |
12 | – | – |
13 | – | – |
14 | – | – |
15 | – | – |
16 | – | – |
17 | 10 А. | Радио (кассетный плеер) |
18 | – | – |
19 | вентиляции | Вентилятор кабины / переработанный экран |
20 | 10 А. | моторчик стеклоочистителя |
21 | 30A | электроуправление дверями, |
22 | вентиляции | обогреватель заднего стекла |
23 | 15A | Внутреннее освещение |
24 | 30A | Консуматоре |
25 | 15A | Часы/наружные зеркала |
26 | 15A | стуойя |
27 | – | – |
28 | 15A | Прикуриватель/фонарь заднего хода |
29 | 10 А. | Стоп-сигналы/индикаторы комбинации приборов и контрольные лампы |
Дизельные версии также имеют два предохранителя, расположенные в коробке реле:
- 40 А – Двигатель главного вентилятора.
- 70 А – Подогрев дизельного топлива.
