Предохранители ВАЗ 2110 2111 2112

ВАЗ 2110 2111 2112 (Lada 110 111 112) — семейство автомобилей выпуска 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и универсалы 2008 года выпуска в основном с бензиновыми двигателями 8 и 16 клапанов (инжекторные, карбюраторные). В этой статье вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фото и местами их расположения. Схема подключения. Выберите предохранитель, отвечающий за прикуриватель.

Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111/2112) может отличаться от показанного и зависит от года выпуска. Фактическое назначение может быть отмечено на самом блоке.

Основной блок

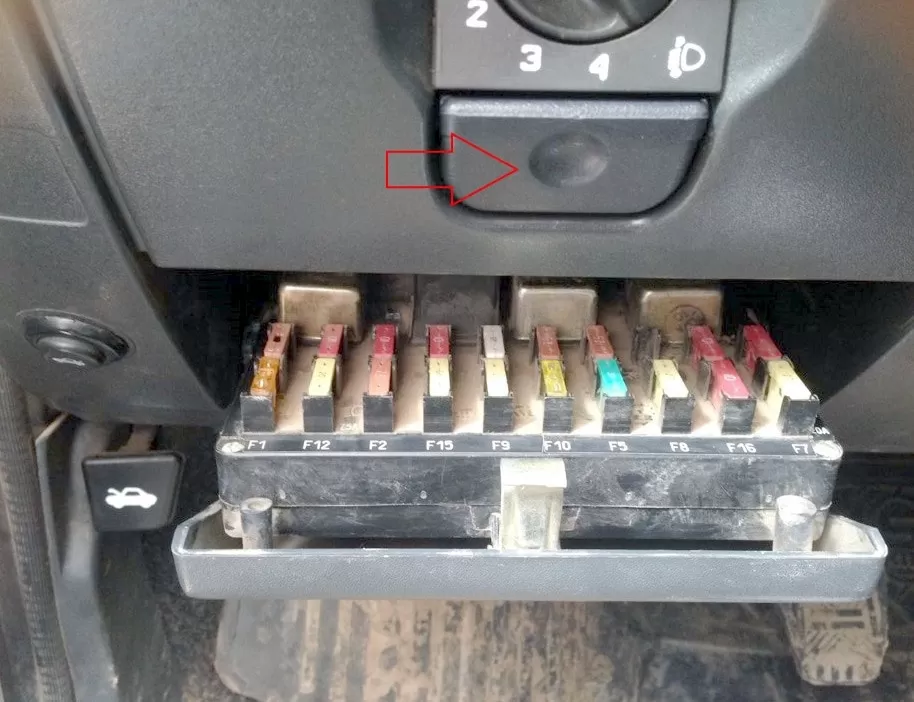

Главный блок предохранителей и реле расположен в салоне с левой стороны под панелью управления. Чтобы получить доступ, нажмите переключатель защелки.

Предохранители ВАЗ 2110 2111 2112

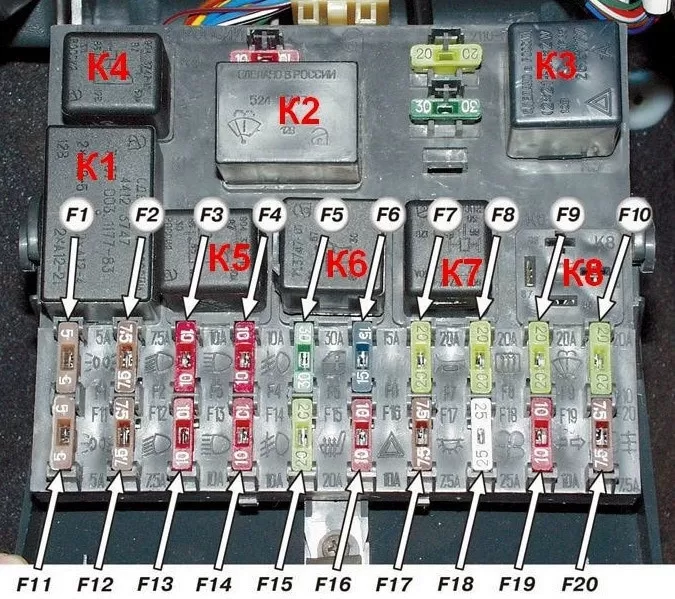

Фото — схема Вариант 1

Блок 2110 — 3722010 -01

Предохранители ВАЗ 2110 2111 2112

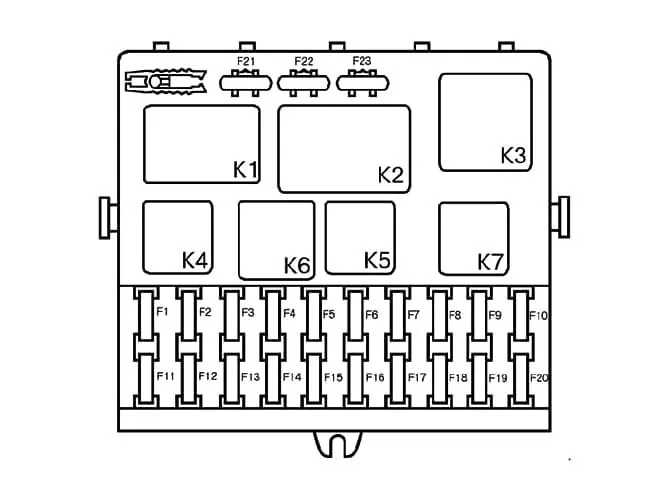

Схема Вариант 2

Блок 2110 — 3722010

Предохранители ВАЗ 2110 2111 2112

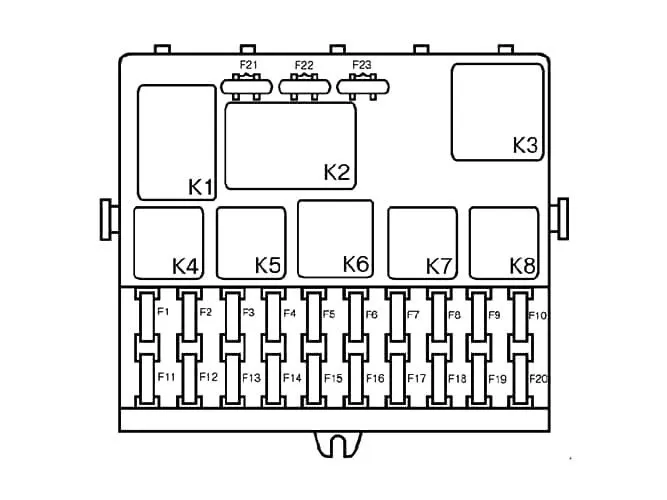

Вариант схемы 3

Блок 2110-3722010-08

Предохранители ВАЗ 2110 2111 2112

Описание предохранителя

F15А Освещение номерного знака. Лампы освещения приборов. Габаритная лампа управления светом. Свет багажника. Лампы габаритного освещения левой стороны
F27,5А Левая фара (ближний свет)
F310А Левая фара (дальний свет)
F410А Правая противотуманная фара
F5Электродвигатели 30А для подъемников стеклянных дверей
F6Переносная лампа 15А
F720A Звуковой сигнал двигателя вентилятора охлаждения двигателя
F8Резистор заднего стекла 20А. Реле (контакты) включения обогрева заднего стекла
F920А Клапан рециркуляции. Стеклоочистители и омыватели лобового, заднего стекла и фар. Реле (катушка) включения обогрева заднего стекла
F10Резерв 20А
F115A Бортовые огни, правый борт
F127,5А Правая фара (ближний свет)
F1310А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F1410А Левая противотуманная фара
F15Сиденье с электроподогревом 20А замок багажника
F1610А Реле — выключатель поворотников и аварийной сигнализации (в режиме аварийной сигнализации) сигнальная лампа
F17Комнатная лампа 7,5А. Лампа индивидуального освещения. Лампа выключателя питания. Стоп-сигналы. Часы (или маршрутный компьютер)
F18Лампа вещевого ящика 25А контроллер отопителя. Легче.
F1910А Блокировка дверных замков. Реле контроля исправности светофоров и подфарников. Указатели поворотов с контрольными огнями фонари заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы управления. Комбинация инструментов. Часы (или маршрутный компьютер)
F207.5А Задние противотуманные фары

 Предохранитель №18 на 25А отвечает за работу прикуривателя.

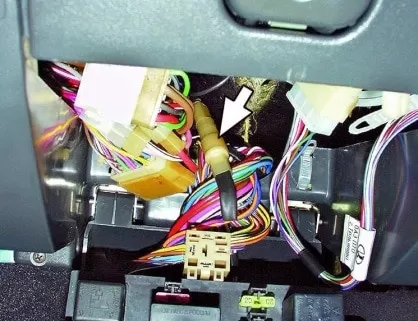

Предохранитель противотуманных фар установлен отдельно в нише панели приборов за основным блоком.

Предохранители ВАЗ 2110 2111 2112

Назначение реле

  • К1 — реле контроля состояния лампы
  • К2 — реле стеклоочистителя
  • KZ — реле-выключатель сигнализации и указателей поворота
  • К4 — реле ближнего света
  • К5 — реле дальнего света
  • К6 — дополнительное реле
  • K7 — реле обогрева заднего стекла
  • K8 — реле задних противотуманных фар

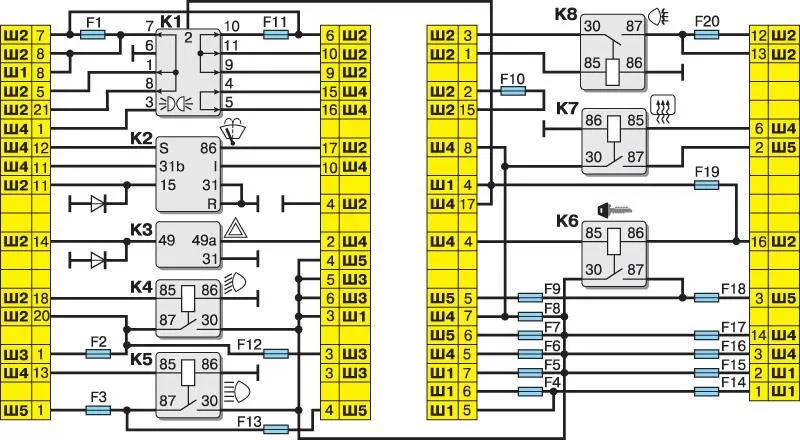

Электро схема блока

Предохранители ВАЗ 2110 2111 2112

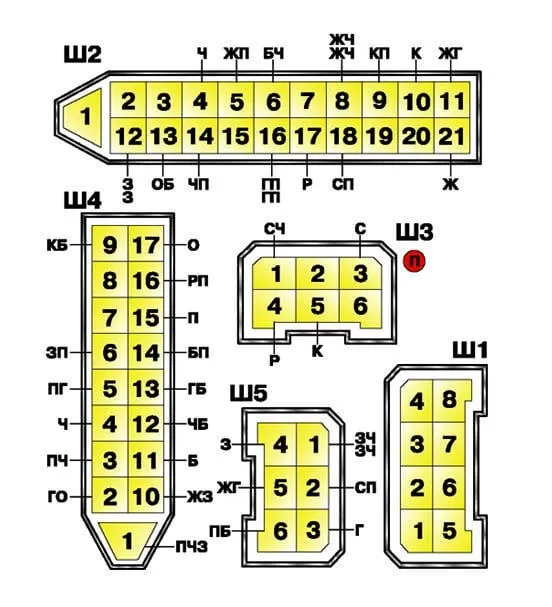

Схема подключения

Предохранители ВАЗ 2110 2111 2112

Дополнительный блок

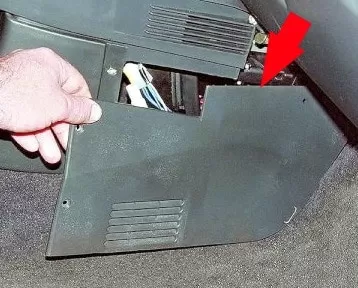

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Предохранители ВАЗ 2110 2111 2112

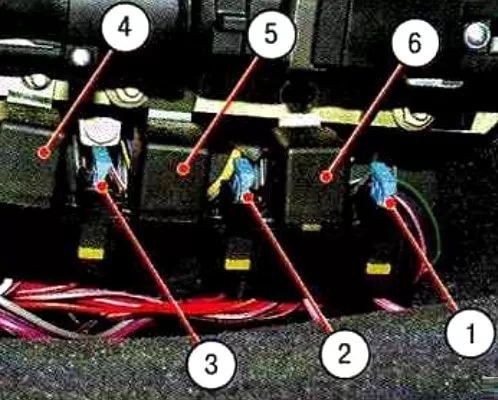

Схема

Предохранители ВАЗ 2110 2111 2112

Обозначение

  1. 15А — Модуль зажигания, контроллер
  2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрев), датчик расхода воздуха
  3. 15А — ТНВД, предохранитель ТНВД, форсунки
  4. Реле электровентилятора
  5. Реле топливного насоса
  6. Главное реле (реле зажигания)

Другая часть находится на левой стороне консоли:

Схема

Предохранители ВАЗ 2110 2111 2112

Расшифровано

  1. Блок управления центральным замком
  2. Блок иммобилайзера
  3. Реле включения задних противотуманных фонарей.
