Предохранители Шевроле Нива

Шевроле Нива — компактный кроссовер российского производства. Выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008 годах. В 2009 году автомобиль прошел рестайлинг. Рестайлинг выходил в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годах. Мы рассмотрим блок предохранителей и реле Шевроле Нива с полным описанием представленных схем. Покажите где находится предохранитель прикуривателя.

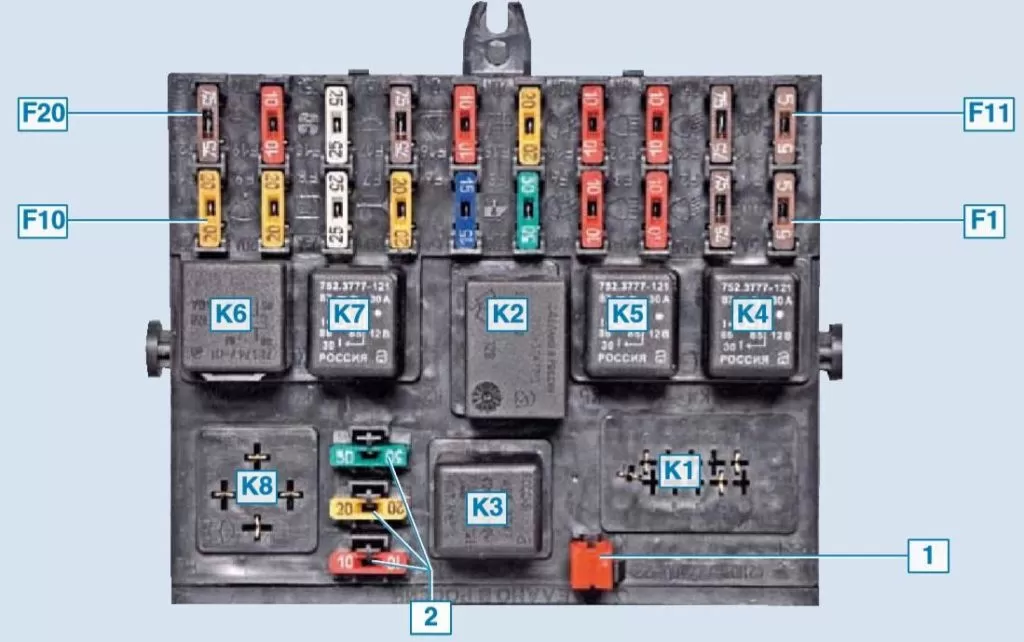

Основной блок с предохранителями и реле

Этот блок расположен слева от рулевой колонки и закрыт снизу крышкой. Чтобы до него добраться, нужно вкрутить 2 шурупа, предварительно отжав верхний край крышки, постепенно ослабить ее со всех креплений.

Появившийся блок будет удерживаться на специальной подставке. Сама схема предохранителя и количество содержащихся в ней элементов может различаться в зависимости от комплектации и года выпуска.

Для автомобилей выпущенных до 2009 года

Схема — вариант 1

Схема — вариант 2

Расшифровка предохранителя

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, лампа моторного отсека, лампа дополнительного стоп-сигнала, левые боковые габаритные фонари.

Если какая-либо из перечисленных ламп не работает, проверьте этот предохранитель и сами лампы, их разъемы и проводку.

F2 (7,5 А) — ближний свет в левой фаре.

Аналогично реле К4.

F3 (10 А) — дальний свет на левой фаре, контрольная лампа включения дальнего света на приборной панели.

Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А): электростеклоподъемники передних дверей и их реле.

Если при работе окна стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При движении вниз и вверх полярность и направление вращения мотора разные. Это может быть и механизм стеклоподъемника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не заедал и чтобы шестерни были целыми, без сломанных зубьев. При возникновении проблем можно заменить весь привод стеклоподъемников на новый.

F6 (15 А) — блок управления блокировкой дверных замков.

Если ваши двери перестали открываться, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и дверных замках. Если нет опыта, лучше обратиться в автосервис, чтобы к нему подключили сигнализацию.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель.

Если звуковой сигнал не работает, проверьте этот предохранитель, контакты рулевой колонки и проводку, возможно, контакты заржавели, а проводка перетерлась. Также проверьте сам гудок, его можно заменить на другой, например двухтональный Волга.

Если прикуриватель не работает, проверьте проводку и ее контакты. Белый провод отвечает за подсветку, красный и черный идут на контакты прикуривателя.

Не вставляйте в прикуриватель нестандартные разъемы, это может привести к короткому замыканию. Если штекер прикуривателя съезжает вбок, то лучше воспользоваться разветвителем и вставить туда этот штекер.

F8 (20 А) — элемент обогрева заднего стекла и реле (контакты).

Аналогично реле К7.

F9 (20 А): обмотка реле обогрева заднего стекла, дополнительное реле, электродвигатель заднего стеклоочистителя, выключатель стеклоочистителя и омывателя.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, мотор-редукторы корректоров фар.

Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре.

Аналогично реле К5.

F14 (10 А) — резервный предохранитель.

F15 (20 А) — резервный предохранитель.

F16 (10 А) — выключатель указателей поворота и сигнализации (в аварийном режиме»).

Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, стоп-сигналы, контрольная лампа неисправности системы управления двигателем.

Если стоп-сигналы не работают, проверьте этот предохранитель, сами фонари, их разъемы, обычно проблема в плохих или окисленных контактах. Также проверьте работу выключателя стоп-сигнала, расположенного рядом с педалью тормоза.

F18 (25 А) — моторчик печки и его выключатель.

Если печка дует холодным воздухом, то проблема может быть в заслонке горячего воздуха, провод который идет от регулятора под кожухом возле педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в моторчике отопителя. Также проверьте выключатель печки и его контакты.

F19 (10 А) — выключатель указателей поворота и сигнализации (в режиме поворота), контрольная лампа включения габаритов на выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.

Если не работают поворотники или аварийка, читайте информацию о реле К3.

F20 (7,5 А) — резерв.

Расшифровка реле

1. Не используется
2. Реле двигателя стеклоочистителя
3. Реле-переключатель указателей поворота и аварийной сигнализации
4. Реле ближнего света
5. Реле дальнего света
6. Вспомогательное реле (катушка реле обогрева заднего стекла, вентилятора отопителя, стеклоочистителя и омывателя ветрового стекла, стеклоочистителя и омывателя двери багажника)
7. Реле обогрева стекла багажника
8. Бронирование

Дополнительные удаленные реле

Они расположены чуть ниже основного блока.

Схема

Расшифровано

1. Эстафетные стеклянные лифты;
2. Реле противотуманных фар;
3. Реле звукового сигнала или обогрева сиденья;,
4. Реле привода внешнего зеркала (дополнительно).

Для автомобилей выпущенных с 2009 года

Схема

Таблица предохранителей

Ф1 (5)	Подсветка номерного знака, габаритные огни на левой фаре и левом заднем фонаре, подсветка моторного отсека, контрольная лампа габаритных огней
Ф2(7,5)	Ближний свет (левая фара)
Ф3 (10)	Дальний свет (левая фара), контрольная лампа дальнего света фар
F4 (10)	Левая противотуманная фара
F5 (30)	Реле стеклоподъемников, передние стеклоподъемники
F6 (15)	Предохранитель прикуривателя
F7 (20)	Реле звукового сигнала, звуковой сигнал, освещение багажника
F8 (25)	Обогрев стекла задней двери, реле обогревателя задней двери, обогреватель наружного зеркала заднего вида
F9 (20)	Термовыключатель крышки багажника, реле стеклоочистителя, электродвигатель стеклоочистителя, насос омывателя, правый подрулевой переключатель, освещение перчаточного ящика, фонари заднего хода
Ф10 (20)	Блок дистанционного управления электропакетом (дверной замок)
Ф11 (5)	Габаритные огни в правой фаре и правом заднем фонаре, диммер подсветки приборов
Ф12 (7,5)	Ближний свет (правая фара), мотор-редукторы ближнего света
Ф13 (10)	Лампа дальнего света (правая фара)
Ф14 (10)	Правая противотуманная фара
Ф15(20)	Блок управления наружными зеркалами, электроприводы наружных зеркал, блок управления подогревом сидений
Ф16 (10)	Реле-переключатель указателей поворота и сигнализации (в режиме сигнализации)
Ф17 (7,5)	Внутреннее освещение, противоугонная сигнальная лампа, стоп-сигналы, дополнительный стоп-сигнал
Ф18(25)	Вентилятор отопителя, предохранитель отопителя
Ф19 (10)	Реле: переключатель указателей поворота и аварийной сигнализации (в режиме указателей поворота), комбинация приборов (кроме индикатора неисправности системы управления двигателем), реле стартера
Ф20 (7,5)	Задние противотуманные фары, блок управления противоугонной системой, зуммер

Описание реле в блоке

1. Не используется;
2. Реле электродвигателя стеклоочистителя;
3. Реле-выключатель указателей поворота и сигнализации;
4. Реле ближнего света;
5. Реле дальнего света;
6. Вспомогательное реле (катушка реле обогрева заднего стекла, вентилятора отопителя, стеклоочистителя и омывателя ветрового стекла, стеклоочистителя и омывателя двери багажника)
7. Реле обогрева стекла багажника
8. Бронирование

Дополнительные удаленные реле

Схема

Обозначение

1. Реле противотуманных фар;
2. Реле стеклоподъемников;
3. Реле обогрева сидений;
4. Реле звукового сигнала;
5. Пусковое реле.

Дополнительный блок реле и предохранителей

Он расположен за перчаточным ящиком в ногах переднего пассажира. Для доступа, к сожалению, придется снять бардачок.

Вот предохранители электровентиляторов системы охлаждения и реле управления двигателем (системой впрыска).

Схема

Цель

1. Дополнительное реле (включает правый электровентилятор через дополнительный резистор на малую скорость вращения);
2. Предохранитель (50А), защищающий цепи питания дополнительного реле и реле правого электровентилятора;
3. Предохранитель топливного насоса (ТНВД) (15А), защищающий силовые цепи реле электробензонасоса;
4. Предохранитель (15А), защищающий цепь постоянного тока контроллера;
5. Реле правого электровентилятора;
6. Реле левого электровентилятора;
7. Реле электрического топливного насоса;
8. Главное реле;
9. Предохранитель (50А), защищающий цепи левого электровентилятора;
10. Предохранитель (15А), защищающий силовые цепи, включаемые главным реле;
11. Контроллер

Предохранитель прикуривателя

Если не работает прикуриватель, первым делом необходимо проверить саму вилку на наличие посторонних предметов и целостность плавкой вставки, которая размыкает цепь, в том случае, если обратный механизм катушки прикуривателя не срабатывает. Работа.

Далее проверяем предохранитель на самом блоке. На схемах он обозначен цифрой — 6 (F6).

В другом варианте это соседний элемент (зажигалка и звуковой сигнал)

Если это не поможет, то остается вопрос о самой электропроводке.
