Peugeot 508 (2010-2016) — Блок предохранителей
Содержание
Peugeot 508 (2010-2016) — Схема блока предохранителей
Год производства: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Предохранитель прикуривателя (розетка) на Peugeot 508 2010-2016 гг. Предохранитель F13 находится в держателе предохранителей в бардачке.

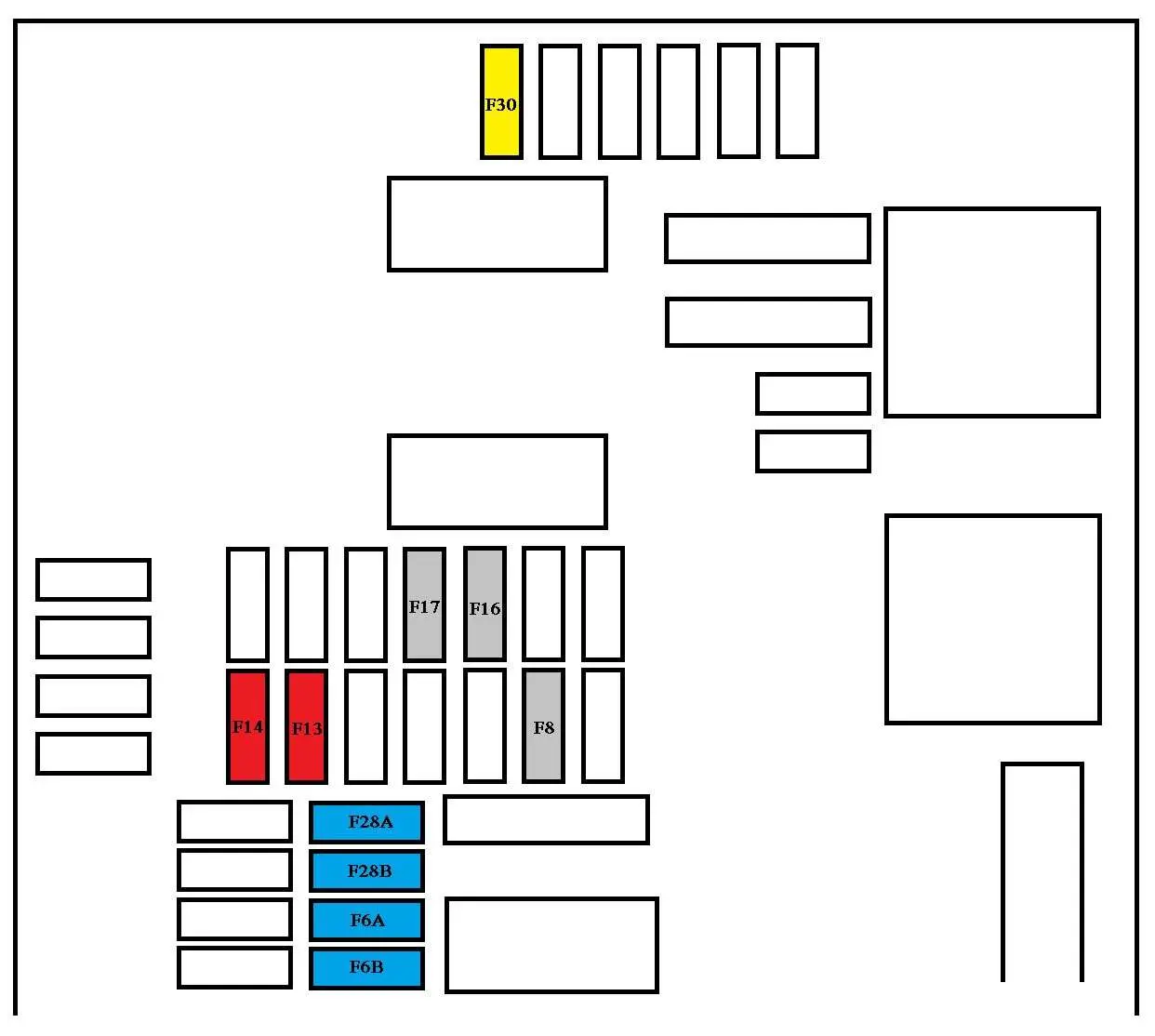

Предохранители за перчаточным ящиком
| Нет. | Ампер [A] | описание |
| F6 А или Б | 15 | Система диффузии звука |
| F8 | 3 | сигнал тревоги |
| F13 | 10 | Передний прикуриватель |
| F14 | 10 | Передняя розетка 12 вольт. |
| F 16 | 3 | Задний фонарь на крыше; Задние фонари для чтения карт. |
| F17 | 3 | Задний потолочный светильник; Внешнее зеркало. |
| F28 А или Б | 15 | Система диффузии звука |
| F30 | 20 | Задний стеклоочиститель |
| F32 | 10 | Усилитель звука |
Предохранители в приборной панели

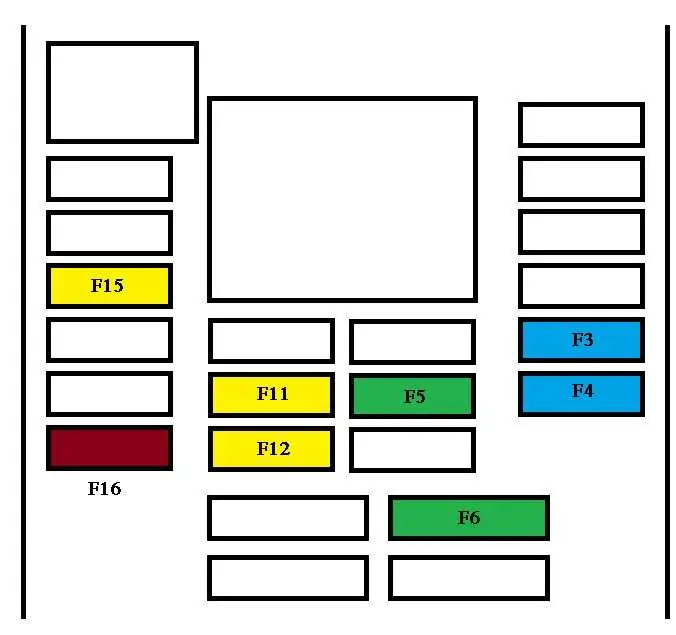

Блок предохранителей расположен в нижней части панели приборов (справа).
| Нет. | Ампер [A] | описание |
| F3 | 15 | Водительский стеклоподъемник; Розетка 12 вольт для задних сидений. |
| F4 | 15 | Розетка 12В в багажнике |
| F5 | 30 | Заднее стекло в одно касание |
| F6 | 30 | Скорость в одно касание на передней панели |
| F11 | 20 | Буксировочный агрегат. |
| F12 | 20 | Усилитель звука |
| F15 | 20 | Панорамные жалюзи на крыше (SW). |
| F 16 | 5 | Панель переключателя подъема окна водителя. |
Следы моторного отсека

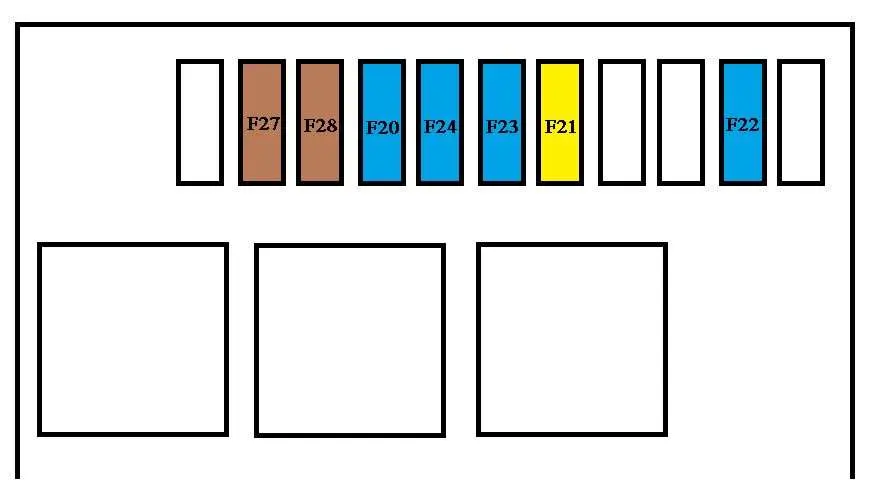

Блок предохранителей расположен в моторном отсеке, рядом с аккумуляторной батареей.
| Нет. | Ампер [A] | описание |
| F20 | 15 | Насос омывателя передней и задней части |
| F21 | 20 | помпа лавафари |
| F22 | 15 | Корно |
| F23 | 15 | Светофор справа |
| F24 | 15 | Левая фара дальнего света |
| F27 | 5 | Левые боковые фонари |
| F28 | 5 | Правые боковые фонари |
