Audi 80 B3 (1986-1991) — блок предохранителей

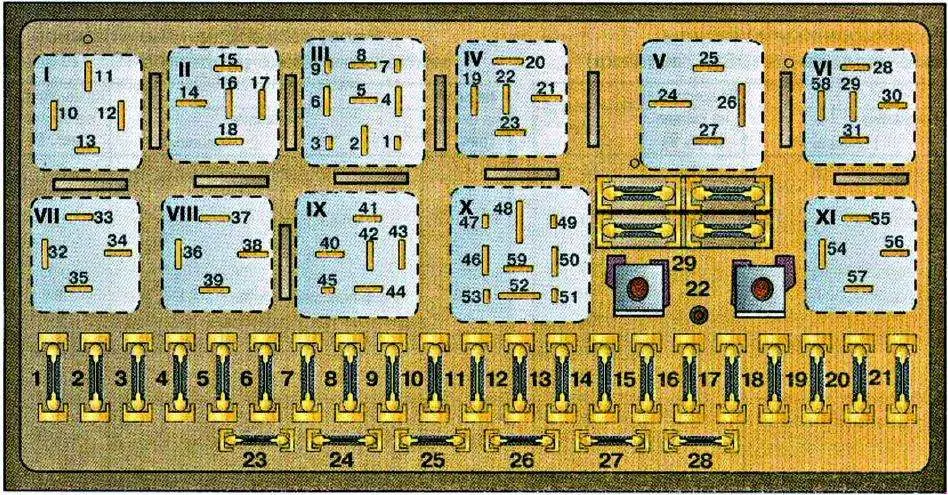

Audi 80 B3 (1986-1991) — Схема блока предохранителей
Год производства: 1986, 1987, 1988, 1989, 1990, 1991.
Предохранитель прикуривателя (розетка) в Audi 80 B3 1986-1991 гг. это предохранитель 4 в блоке предохранителей
| Нет. | описание | Ампер [A] |
| 1 | Противотуманные фары, задние противотуманные фонари | 15 |
| 2 | Люси ди Эмергенца | 15 |
| 3 | Рог; Стоп-сигналы. | 25 |
| 4 | Лампы для чтения; Ботинок; Более легкий; Внутреннее освещение; Зеркало для макияжа; Бортовой компьютер; Радио; Часы; Автоматический климат-контроль; Аварийная система. | 15 |
| 5 | Вентилятор охлаждения радиатора | 30 |
| 6 | Габаритные огни, стояночные огни, правые | 5 |
| 7 | Габаритные огни, габаритные огни, левый | 5 |
| 8 | Фара правая, дальний свет | 10 |
| 9 | Фара левая, дальний свет | 10 |
| 10 | Яркий перекресток, справа | 10 |
| 11 | Огни обгона слева | 10 |
| 12 | Набор индикаторов; фонари заднего хода; Автопроверка; Круиз-контроль; АБС; Бортовой компьютер; Блокировки дифференциала; Электронный термовыключатель; Блок управления дроссельной заслонкой; Блок управления вентилятором охлаждения радиатора. | 15 |
| 13 | Топливный насос; Регулятор отопления. | 15 |
| 14 | доска для скрапбукинга; Моторного отсека; Запись фонарей. | 5 |
| 15 | Дворники; Термовыключатель; Вентилятор охлаждения радиатора; указатели поворотов; Прессостат системы кондиционирования. | 25 |
| 16 | Обогрев заднего стекла; Нагревательный элемент наружного зеркала. | 30 |
| 17 | Глоток свежего воздуха; Кондиционер. | 30 |
| 18 | Электрические зеркала; Задние дворники (Купе). | 5 |
| 19 | Центральный замок, система запирания с подогревом. | 10 |
| 20 | Вентилятор охлаждения радиатора (1 ступень); Охлаждение радиатора после работы. | 30 |
| 21 | Diagnosi | 10 |
| 21 | Задняя зажигалка | 25 |
| 22 | Не используется | – |
| 23 | Электросидения с памятью; Сиденье с электроприводом. | 30 |
| 24 | Управление двигателем I | 10 |
| 25 | Сиденья с подогревом | 30 |
| 26 | Дневные ходовые огни (Канада) | 5 |
| 27 | Управление двигателем I (с сентября 1987 г.) | 10 |
| 28 | Управление двигателем II | 15 |
| 29 | Запасные предохранители | 15 |
| Реле | ||
| I | Противотуманные фары, J5 | |
| II | до 1990 года ..: Радиатор охлаждения (2 ступень), J101; С 1990 года: Не используется. | |
| III | Блок управления вентилятора системы охлаждения радиатора, J138 | |
| IV | до 1990 г .: Не используется; С 1990 года: Лавафари, J39. | |
| V | Реле снижения нагрузки, J18 | |
| VI | до 1990 г .: вентилятор приточного воздуха кондиционера, J11; С 1990 г .: Реле высокой скорости вентилятора радиатора, J101. | |
| VII | Хорн, J4 | |
| VIII | Перемычка между контактами 36 и 38 для механических коробок передач; АКПП, J60. | |
| IX | Омыватель ветрового стекла прерывистого действия, J31 | |
| X | Топливный насос, J17 | |
| XI | Вентилятор охлаждения радиатора (ступень 1), J26 | |
Вспомогательная релейная панель
| Нет. | описание |
| 1 | Система АБС, J156 |
| 2 | Ремень безопасности; Радио; Предупреждение о парковке, J152. |
| 3 | Регулятор освещения салона, J140 |
| 4 | Блок управления муфтой кондиционера, J153 |
| 5 | Не используется |
| 6 | Система динамической сигнализации давления масла (без автоматической проверки), J114; Управление освещением, переднее (с автоматической проверкой), J123; |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Автоматический выключатель (Электрические сиденья с памятью, Электрические стеклоподъемники, Мансардное окно), S43 |
| 13 | Регулятор подогрева сиденья пассажира. J132 |
| 14 | Блок управления подогревом сидений, J131 |
| 15 | Реле крыши, J139; Блок управления люком и стеклоподъемниками, J139. |
| 16 | Блок управления электростеклоподъемниками и люком, J139 |
| 17 | Адаптер распределителя проволоки (разъем для дополнительного устройства) |
| 18 | Не используется |
