Mazda RX-8 (2004) — Блок предохранителей
Содержание
Mazda RX-8 (2004) — Схема блока предохранителей
Год производства: за 2004 г.
Предохранитель прикуривателя (розетка) в Mazda RX-8 (2004 г.в.). Предохранитель 1 находится в блоке предохранителей со стороны водителя.
Блок предохранителей (моторный отсек)
| Статья | описание | Усилитель [А] | описание |
| 1 | ГЛАВНАЯ | 120 | Для защиты всех цепей |
| 2 | РИСКАЛЬДАТОР | 40 | нагреватель |
| 3 | АВИАЦИОННАЯ БОМБА | 60 | Воздушный насос |
| 4 | BTN | 30 | Электрические стеклоподъемники; Дверные замки с электроприводом; Подсветка входной системы; Люк *. |
| 5 | УДАЛЕНИЕ ТУМАНА | 50 | Обогреватель заднего стекла |
| 6 | FAN | 40 | Электрическая ветряная мельница |
| 7 | АБС/ДСК | 60 | АБС, ДСК * |
| 8 | ACC | 30 | Более легкий; Электрорегулируемое зеркало; Розетка для аксессуаров; Системный звук. |
| 9 | ГОЛОВА | 15 | Светофор *; Чистка фар*. |
| 10 | ГОЛОВКА НИЗКИЙ R | 15 | Фары ближнего света (правые) |
| 11 | ГОЛОВКА НИЗКАЯ L | 15 | Погруженные балки (слева) |
| 12 | DRL | 15 | ДХО* (дальний свет) |
| 13 | DSC | 30 | ДСК * |
| 14 | СИДЕНЬЯ ВОЙНА | 20 | Подогревы сидений * |
| 15 | Ч / ЧИСТЫЙ | 20 | Чистка фар* |
| 16 | Р.ФОГ | 10 | – |
| 17 | ТУМАН | 15 | Противотуманные фары*[19659081 |
| 18 | кондиционер МАГ | 10 | Кондиционер |
| 19 | IG | 30 | Для защиты нескольких цепей |
| 20 | ИГ-КЛЮЧ | 15 | Для защиты нескольких цепей |
| 21 | STOP | 15 | Стоп-сигналы |
| 22 | ТОПЛИВНЫЙ НАСОС | 20 | Топливный насос |
| 23 | РОГ | 15 | Корно |
| 24 | ОПАСНОСТЬ | 15 | Аварийное освещение; Указатели поворотов. |
| 25 | ETV | 15 | Электрический дроссельный клапан |
| 26 | ТУГОЙ | 20 | Стеклоочиститель и омыватель ветрового стекла |
| 27 | П.ВЕТР | 20 | Окна с электроприводом |
| 28 | ИНЖИНИРИНГ | 15 | Система управления двигателем; Дополнительная удерживающая система; ABS; Усилитель руля. |
| 29 | КОДА | 10 | Задние фары; Подсветка номерного знака; Парковочные огни; Передние габаритные фонари; Боковые габаритные огни сзади. |
| 30 | ИЛЛЮМИ | 10 | Подсветка входной системы |
| 31 | ЭГИ КОМП1 | 10 | Система управления двигателем |
| 32 | ЭГИ КОМП2 | 10 | Система управления двигателем |
| 33 | ЭГИ ИНЖ | 15 | Впрыск топлива |
| 34 | EPS | 60 | Усилитель руля |
| * Некоторые модели | |||
ЧИТАТЬ Mazda RX-8 (2003-2004) – блок предохранителей и реле

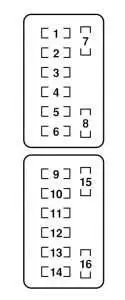

Панель предохранителей (со стороны водителя)
| Положение | описание | Усилитель [А] | описание |
| 1 | CIGAR | 15 | Более легкий |
| 2 | ACC | 7,5 | Системный звук; Управление зеркалом. |
| 3 | ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ | 20 | Розетка для аксессуаров |
| 4 | A / C | 7,5 | Кондиционер |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ЗАПАСНЫЕ ЧАСТИ | 7,5 | – |
| 8 | ЗАПАСНЫЕ ЧАСТИ | 20 | – |
| 9 | М.ДЕФ | 10 | Обогрев зеркал * |
| 10 | DSC | 7,5 | ДСК * |
| 11 | АУДИО | 20 | Система диффузии звука* |
| 12 | Д.БЛОКИРОВКА | 30 | Электрические дверные замки; Люк на крыше * |
| 13 | П.ВЕТР | 30 | Электрические окна |
| 14 | КАМЕРЫ | 15 | Внутреннее освещение |
| 15 | ЗАПАСНЫЕ ЧАСТИ | 15 | – |
| 16 | ЗАПАСНЫЕ ЧАСТИ | 10 | – |
| * Некоторые модели | |||
