Mazda 6 (2005 г.) — Блок предохранителей
Содержание
Mazda 6 (2005) — Схема блока предохранителей
Год производства: за 2005 г.
Предохранитель прикуривателя (розетка) в Mazda 6 (2005) Предохранитель 10 расположен в левом блоке предохранителей.
Блок предохранителей (моторный отсек)
| Статья | описание | Усилитель [А] | описание |
| 1 | ЗАПАСНЫЕ ЧАСТИ | 20 | – |
| 2 | ЗАПАСНЫЕ ЧАСТИ | 15 | – |
| 3 | ЗАПАСНЫЕ ЧАСТИ | 10 | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | INJ | 15 | Иньетторе |
| 7 | АНГЛИЙСКИЙ БАР | 10 * 1 | Датчик расхода воздуха; Регулирующий клапан ЕГР. |
| 15 * 2 | |||
| 8 | АНГЛИЙСКИЙ БАР2 * 1 | 15 | датчик О2 |
| АНГЛ ББ * 2 | 5 | Охлаждающий вентилятор | |
| 9 | РУКОВОДИТЕЛЬ ЛР | 10 | Фары ближнего света (правые) |
| 10 | РУКОВОДИТЕЛЬ LL | 10 | Погруженные балки (слева) |
| 11 | ТЕСТА ХЛ | 10 | Светофор (слева) |
| 12 | ТЕСТ МР | 10 | Ходовые огни (справа) |
| 13 | ITP | 7,5 | Датчик положения дроссельной заслонки |
| 14 | ОПАСНОСТЬ | 10 | Включение сигнальных ламп |
| 15 | STOP | 15 | Тормоза; Задние фары. |
| 16 | MTC | 10 | MTC |
| 17 | АНГЛ+Б | 7,5 | ПКМ, ТКМ |
| 18 | ТОПЛИВНЫЙ НАСОС | 15 | Топливный насос |
| 19 | ИГ-КЛЮЧ | 40 | Стеклоочиститель и омыватель ветрового стекла; Контроллер двигателя; Более легкий. |
| 20 | П.ВЕТР | 30 | Поставка окон |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | ИГ КЛЮЧ2 | 30 | Мотор заднего дворника*; Контроллер отопления. |
| 24 | ВОЗДУХОДУВКА | 40 | Двигатель вентилятора |
| 25 | BTN | 40 | Воздушное освещение; Электрический дверной замок. |
| 26 | – | – | – |
| 27 | УДАЛЕНИЕ ТУМАНА | 40 | Обогреватель заднего стекла |
| 28 | АБС | 60 | АБС * |
| 29 | ОБЪЯВЛЕНИЕ*1 | 30 | Охлаждающий вентилятор |
| ВЕНТИЛЯТОР2*2 | |||
| 30 | ВЕНТИЛЯТОР*1 | 30 | Охлаждающий вентилятор |
| ВЕНТИЛЯТОР1*2 | |||
| 31 | КОДА | 10 | Задние фары; Подсветка номерного знака; Люси ди Паркеджио |
| 32 | ИЛЛЮМИ | 10 | Подсветка приборной панели |
| 33 | MAG | 10 | Магнитная муфта |
| 34 | АУДИО | 15 | Система диффузии звука |
| 35 | P.SEAT | 30 | Электрический стул * |
| 36 | ОТКРЫТЫЙ | 7,5 | Мотор открытия багажника * |
| 37 | – | – | – |
| 38 | ИГ1*2 | 15 | КАТ ССР |
| 39 | ТУМАН | 15 | Противотуманные фары*[19659173 |
| 40 | ГЛАВНАЯ | 100 * 1 | Для защиты всех цепей |
| МЕТРО3 | 120 * 2 | ||
| * 1 двигатель 2,5 л. * 2 двигателя по 3,7 л. | |||
ЧИТАТЬ Mazda CX-3 (2015) – блок предохранителей и реле

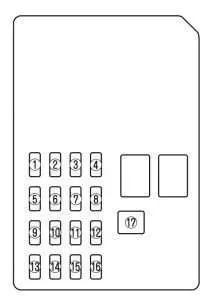

Блок предохранителей (левая сторона)
| Статья | описание | Усилитель [А] | описание |
| 1 | ДВИГАТЕЛЬ | 15 | Система управления двигателем |
| 2 | МЕТРО ИГ | 15 | Приборная доска |
| 3 | СИДЕНЬЯ | 15 | Подогревы сидений*; Обогреватель заднего стекла. |
| 4 | М.ДЕФ | 7,5 | Обогрев зеркал |
| 5 | ТУГОЙ | 20 | Стеклоочиститель и омыватель ветрового стекла |
| 6 | ПАВ | 15 | Блок АБС*; Подразделение САС. |
| 7 | – | – | – |
| 8 | A / C | 15 | нагреватель |
| 9 | МЕТРО АСС | 5 | Автоматическое отключение агрегата |
| 10 | СИГАРА | 15 | Более легкий |
| 11 | КАМЕРЫ | 15 | Воздушный свет |
| 12 | Р.НЗП | 10 | Тергилунотто*[19659234 |
| 13 | СПЕЧКИО | 5 | Зеркало с электроприводом; Системный звук. |
| 14 | Р.СИГАРА | 15 | Розетка для аксессуаров |
| 15 | – | – | – |
| 16 | Д.БЛОКИРОВКА | 30 | Электрический дверной замок |
| 17 | – | – | – |
