Mazda 2 DE (2007-2014) — Блок предохранителей
Содержание
Mazda 2 DE (2007-2014) — Схема блока предохранителей
Год производства: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Предохранитель прикуривателя (электророзетка) в Mazda 2 DE 2007-2014 гг. Предохранитель 3 находится в блоке предохранителей на левой панели приборов.
Блок предохранителей в моторном отсеке

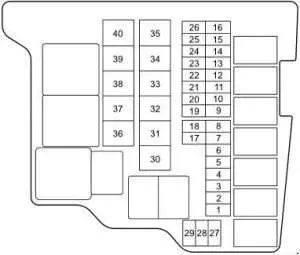

Mazda 2 — Схема блока предохранителей — Моторный отсек
| Нет. | Предохранитель | Усилитель [А] | описание |
| 1 | ПОДОГРЕВ ТОПЛИВА | – | – |
| 2 | ТОПЛИВНЫЙ НАСОС | 15 | Топливный насос |
| 3 | Ф.ФОГ | 15 | Противотуманные огни * |
| 4 | П/В | 20 | Окна с электроприводом |
| 5 | РОГ | 10 | Корно |
| 6 | EG1 | 10 | Система управления двигателем |
| 7 | ДСК-П | 30 | DSC |
| 8 | ДСК-В | 20 | DSC |
| 9 | MAG | 7.5 | Кондиционер |
| 10 | КОДА | 15 | Задние фары; Парковочные огни; Подсветка номерного знака. |
| 11 | STOP | 10 | Стоп-сигналы |
| 12 | SWS | 7.5 | Воздушная подушка |
| 13 | Р.ДЕФ | 20 | Обогреватель заднего стекла |
| 14 | ОПАСНОСТЬ | 10 | Аварийное освещение; Указатели поворотов. |
| 15 | D / L | 20 | Электрические дверные замки |
| 16 | ИАП | – | – |
| 17 | АНГЛИЙСКИЙ БАР | 15 | Система управления двигателем |
| 18 | ДВИГАТЕЛЬ | 15 | Система управления двигателем |
| 19 | АНГ INJ2 | – | – |
| 20 | Г/ЛХИ правая | – | – |
| 21 | В/Л ВЫС ЛЕВ | – | – |
| 22 | DCDC3 | – | – |
| 23 | Г/Л ЛО РИИ | 15 | Маяк (справа) |
| 24 | В/Н ЛО ЛГ | 15 | Фара (левая) |
| 25 | АУДИ02 | – | – |
| 26 | ДСК-В2 | – | – |
| 27 | ГОРН2 | – | – |
| 28 | Метро | – | – |
| 29 | КАМЕРЫ | 15 | Воздушный свет |
| 30 | GLOW | – | – |
| 31 | EWT | – | – |
| 32 | ИГ КЛЮЧ 1 | 40 | Для защиты нескольких цепей |
| 33 | ВЕНТИЛЯТОР 3 | – | – |
| 34 | ВЕНТИЛЯТОР 2 | 30 | Охлаждающий вентилятор |
| 35 | ВЕНТИЛЯТОР 1 | – | – |
| 36 | INJ | – | – |
| 37 | ИГ КЛЮЧ 2 | 30 | Для защиты нескольких цепей |
| 38 | 4WD | – | – |
| 39 | АБС ДСК-П2 | – | – |
| 40 | ВОЗДУХОДУВКА | 30 | Кондиционер |
| * Некоторые модели | |||
Панель предохранителей приборная панель

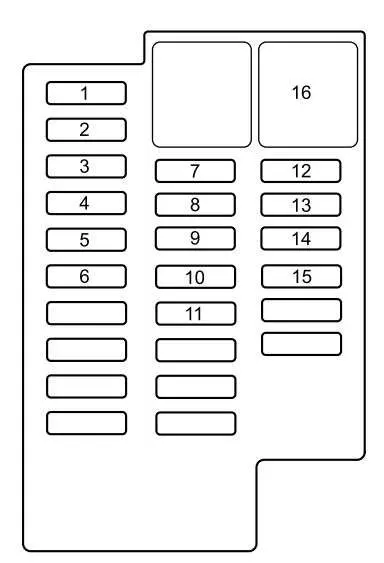

Mazda 2 — Предохранители — левая сторона
ЧИТАЙТЕ Mazda 2 (2011 г.) – блок предохранителей и реле
| Нет. | Предохранитель | Усилитель [А] | описание |
| 1 | MTC | – | – |
| 2 | ИЛЛЮМИ | 7.5 | Подсветка приборной панели |
| 3 | CIGAR | 15 | Розетка для аксессуаров |
| 4 | СПЕЧКИО | 7.5 | Управление зеркалом |
| 5 | М.ДЕФ | 7.5 | Обогрев зеркал * |
| 6 | С.ТЕПЛЫЙ | – | – |
| 7 | A / C | 7.5 | Кондиционер |
| 8 | Ф.НЗП | 20 | Стеклоочиститель и омыватель ветрового стекла |
| 9 | Р.НЗП | 10 | Задний дворник и омыватель ветрового стекла |
| 10 | Inizio | – | – |
| 11 | МЕТРО 2 | – | – |
| 12 | ENG | 10 | Система управления двигателем |
| 13 | Метро | 10 | Приборная доска |
| 14 | ПАВ | 10 | Воздушная подушка |
| 15 | АУДИО 3 | – | – |
| 16 | П/В | 30 | Электрические окна |
