Как создать базовую карту OpenStreetMap для вашего GPS
Содержание
Это руководство предоставляет вам руководство по созданию карты OpenSteetMap, которую можно использовать в автономном режиме Garmin или TwoNav GPS.
Первый шаг – установка программного обеспечения MOBAC.
Установить Mobac
Mobile Atlas Creator позволяет создавать из картографической базы данных OpenStreetMap 4Umaps.eu собственные автономные карты (Атлас) для большого количества (мобильных) и GPS-приложений.
Некоторые примеры, полный список смотрите на сайте!
- Пользовательская карта Garmin – KMZ (карманные устройства GPS)
- TwoNav / CompeGPS
Желательно установить Mobac в пользователь / документ / ваш каталог поскольку Mobac должен иметь доступ на запись в каталог установки, или, в зависимости от прав, предоставленных Windows в программах C :, MOBAC может не иметь возможности записывать свои файлы.
Настроить MOBAC
После установки MOBAC:
Карта движется щелкните правой кнопкой мыши вниз перемещая мышь
- Вверху справа «ИНСТРУМЕНТЫ»
Выберите источник карт: OpenstreetMap 4Umaps.eu
Определите путь к папке хранения карты: твой путь
Подготовьте свою карту
Меню вверху слева: Атлас
- Выберите формат: Для иллюстрации мы выбираем формат RMAP для TwoNav GPS, вы можете выбрать формат kmz для Garmin GPS.
Назовите свой Атлас: Для иллюстрации это будет SwissOsm.
Выберите уровень масштабирования:
Флажок установлен в левом окне и вверху экрана.
15 – это значение для получения наилучшего контраста
Переместите / отцентрируйте карту на интересующей вас области.
«Команда отладки» в правом верхнем углу позволяет отображать границы перекрытий.
Для Церматта и Маттерхорна мы получаем это.

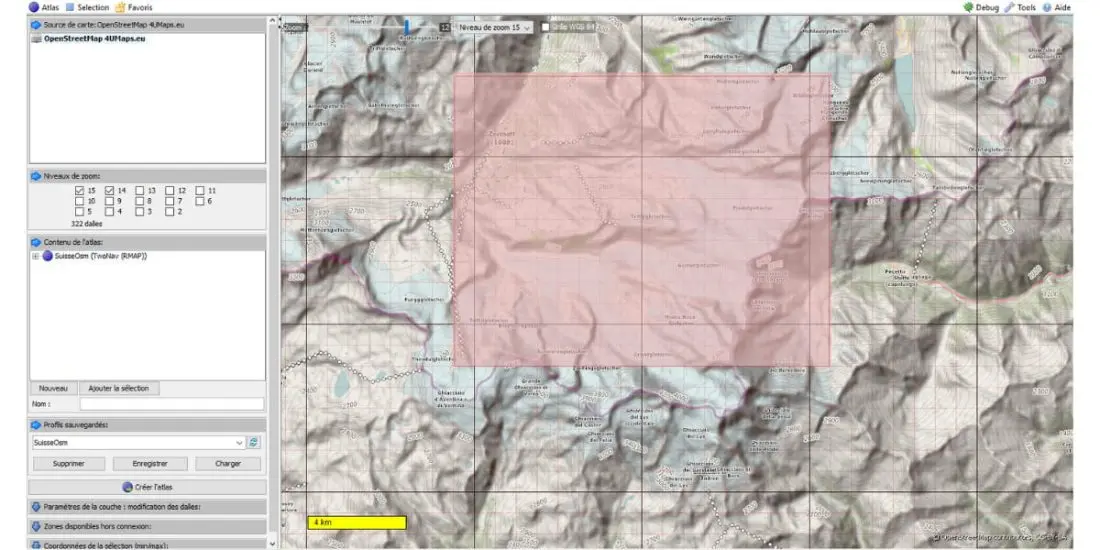

Щелкните левой кнопкой мыши по области карты, которую вы ищете. Можно загрузить файл в формате gpx с помощью команды «Инструмент» и создать карту по центру трека.
Левое окно: введите имя, затем добавьте в Атлас.
Не забудьте назвать и сохранить свой атлас, чтобы иметь возможность восстановить его и обогатить позже новыми плитками. Для иллюстрации Mobac создал две плитки масштабирования 14 и 15, в этом случае вам придется удалить панель 14 масштабирования.
На иллюстрации показана карта Швейцарии OSM с тремя плитками – Мюнстер, Бриг и Церматт, две прилегающие друг к другу Мюнстер и Бриг – другая изолированная. Возможно практически все, мы можем только загрузить в GPS картографию треков или заполнить память картой страны.
Создать атлас для GPS
Сохранить (сохранить профиль)
Карты (плитки в формате Rmap) затем сохраняются в указанном вами каталоге.
Garmin
То же самое и с форматом kmz
Верхнее левое меню “изменить формат ..”
Небольшая задержка, затем вы нажимаете в другом окне, чтобы обновить экран и появляется формат Garmin, мы сохраняем (Сохранение профиля)
Наши карты доступны и помещены в другой подкаталог.
Подготовка к переходу на GPS
Карту Rmap можно загрузить непосредственно в каталог карт Land или из GPS, через файловый менеджер или через контекстное меню Land карты для передачи в GPS: «Отправить в GPS».
Программное обеспечение Land позволяет для устройств TwoNav GPS собирать плитки или плитки, что позволяет пользователю выбрать только один файл (например, SwissOsmTopo.imp), затем GPS автоматически открывает плитки или плитки.
Иллюстрация программного обеспечения LAND на нескольких картах (аналогичная операция для TwoNav GPS), нижний правый угол, наша карта OSM, в центре карта IGN 1/25000, слева 1/100 Франция и вверху справа Бельгия .
На рисунке ниже показана одна карта, состоящая из разбросанных фрагментов с центром в traces.gpx, импортированных из UtagawaVTT (Le Touquet, Versailles, Hison, Mormal), и серии смежных фрагментов, расположенных к северу от Санкт-Квентина, карта с фоном IGN отключена.
In Land: Дерево картографических данных / Новая гипер-карта
Создайте и сохраните эту новую HyperMap в папке «/ maps», переименовав ее (пример FranceOsmTopo.imp). с расширением «.imp».
Чтобы облегчить последующую передачу на ваш GPS и особенно переносимость, переместите все Rmaps, которые вы хотите собрать, из каталога, созданного MOBAC, в подкаталог под корнем.../maps из каталога CompeGPS
- пример _CompeGps / карты / OpenStreetRTMAP / FranceOsm
Затем в Land вы открываете каждую из этих Rmaps в дереве данных. карта / открытая карта
Ванная с помощью мыши перетаскиваете каждый rmaps в xxxTopo.imp, для иллюстрации ниже остается только один файл rmap, который можно вставить в файл “FranceOsmTopo.imp”
Это сделано и сохранено:
Чтобы позже просмотреть свои карты в Land, просто откройте файл ФранцияOsmTopo.imp как вы делаете с FrancetTopo.imp.
Чтобы завершить составление карты, просто создайте новый rmaps и перетащите его в “xxxOsmTopo.imp”.
Переход на GPS
С вашим любимым файловым менеджером:
- Копировать файл xxxxOsmTopo.imp в … / Вы наносите на карту GPS
- Скопируйте подкаталог, содержащий “rmaps” в … / Карты из GPS для нашей иллюстрации мы копируем … / OpenStreet_RTMAP / который обновляет все OSM Rmaps
Для Garmin
Для Garmin просто скопируйте каждую карту .kmz с вашим GPS в приложение BaseCamp, см. По этой ссылке Garmin
