Как правильно настроить краскопульт для покраски авто: пошаговая инструкция

Устройство распыляет жидкий состав сжатым воздухом через узкое сопло. Далее мелкие капли смеси равномерно распределяются на поверхности. Настройку краскопульта для покраски автомобиля можно делать при помощи винтов и кнопок на распыляющем пистолете.

Защиту машины от коррозии и абразивных частиц обеспечивает напыление базовой эмали и лака. Настройка краскопульта для покраски автомобиля позволит получить равномерный слой без дефектов. В устройстве регулируют подачу смеси и воздуха, подбирают необходимое давление.

Принцип работы краскопульта

Устройство распыляет жидкий состав сжатым воздухом через узкое сопло. Далее мелкие капли смеси равномерно распределяются на поверхности. Настройку краскопульта для покраски автомобиля можно делать при помощи винтов и кнопок на распыляющем пистолете.

Преимущества автоматического устройства:

  • равномерная окрашивание поверхности авто;
  • отсутствие посторонних частиц в слое;
  • экономия материалов;
  • большая производительность.

По принципу работы 3 вида устройств – пневматические, электрические и ручные. Краскопульты системы HVLP с большой производительностью и низким давлением хорошо подходят для акрила и грунтовки. Тип устройств LVLP предназначен для распыления малых объемов смеси тонким слоем. Аппараты системы CONV обладают наибольшей производительностью, но качество покрытия ниже, потери материала достигают 60-65%.

Как настроить краскопульт для покраски автомобиля

Напыляемый устройством слой на поверхность должен быть однородным, без неровностей и подтеков. Поэтому автоматический пульверизатор необходимо отрегулировать перед началом работы. Настройку краскопульта для покраски автомобиля можно выполнить по инструкции своими руками.

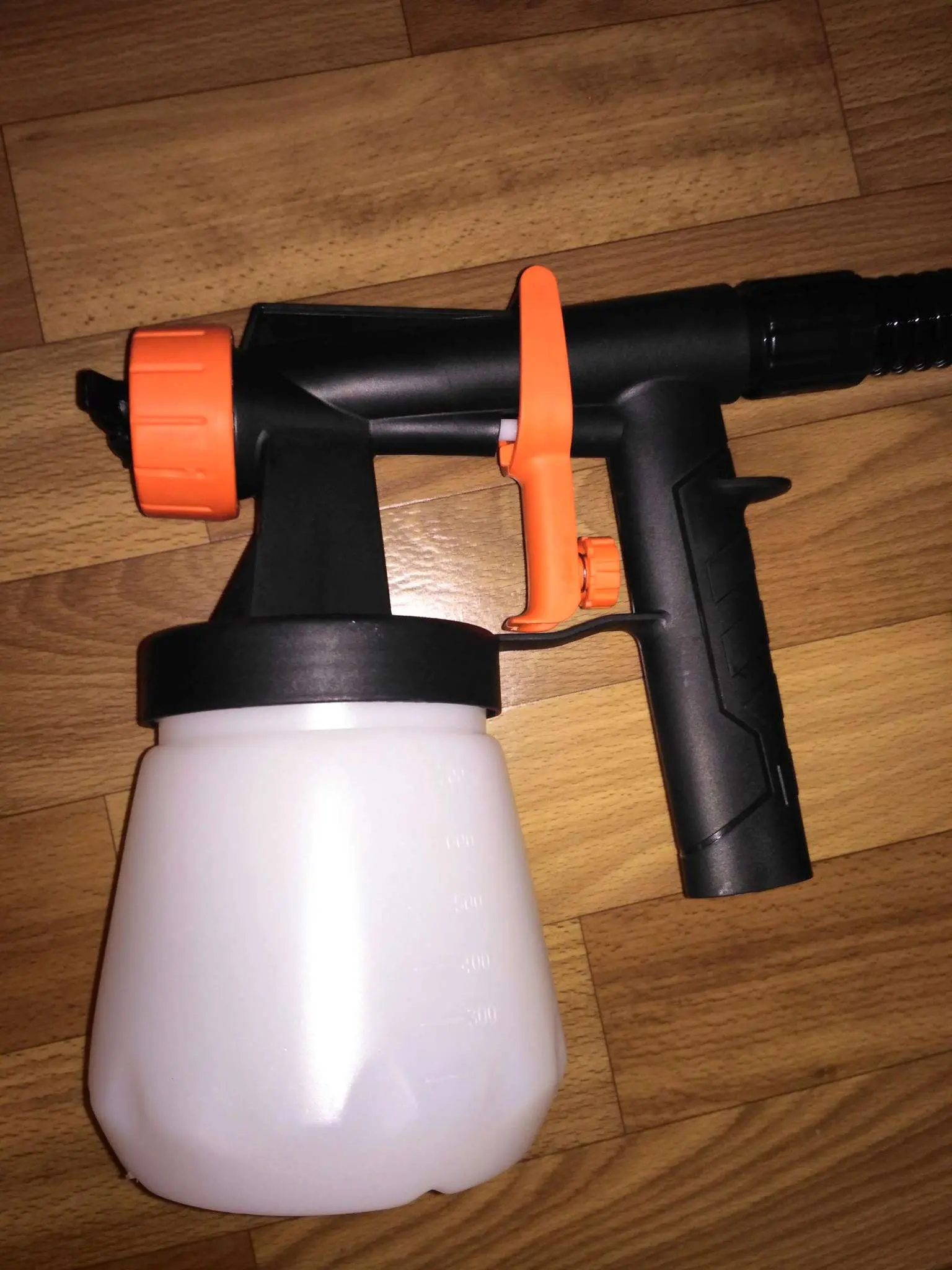

Как правильно настроить краскопульт для покраски авто: пошаговая инструкция

Настройка краскопульта

Основные этапы регулировки аппарата:

  1. Подготовка по рецепту, фильтрование и заполнение бачка устройства рабочей смесью.
  2. Подбор требуемого размера, формы и дисперсности частиц краски в факеле.
  3. Настройка давления воздуха в краскопульте с манометром или без.
  4. Регулировка подачи рабочей смеси в камеру смешивания.
  5. Пробное нанесение краски на поверхность и финишный настрой.

Хорошо выполненная калибровка аппарата обеспечит качественное покрытие поверхности автомобиля грунтом, лаком, акриловой базой и матрикс-металликом с наименьшими расходом рабочего раствора.

Регулировка размера факела

Отверстие сопла, через которое наносят смесь, можно изменять подвижным стержнем с конической головкой. Вращением регулировочного винта настраивают просвет форсунки и размер факела. При меньшем перекрытии отверстия поток распыляется широким конусом, с образованием на поверхности круглого или овального пятна краски. С ограниченным поступлением воздуха струя смеси сужается в одну точку. Винт регулировки факела расположен на пистолете краскопульта.

Настраиваем давление воздуха

Качество покрытия автомобильной поверхности зависит от размера напыляемых частиц краски. Более мелкие образуют тонкий однородный слой на поверхности без подтеков и неровностей. Должную дисперсность потока смеси обеспечивает оптимальное давление воздуха.

Некоторые модели оснащены встроенным приспособлением настройки. Но чаще для регулировки краскопульта для покраски автомобиля применяют внешние манометры. Недостаток давления воздуха приводит к неравномерному нанесению состава, а превышение – к деформации факела.

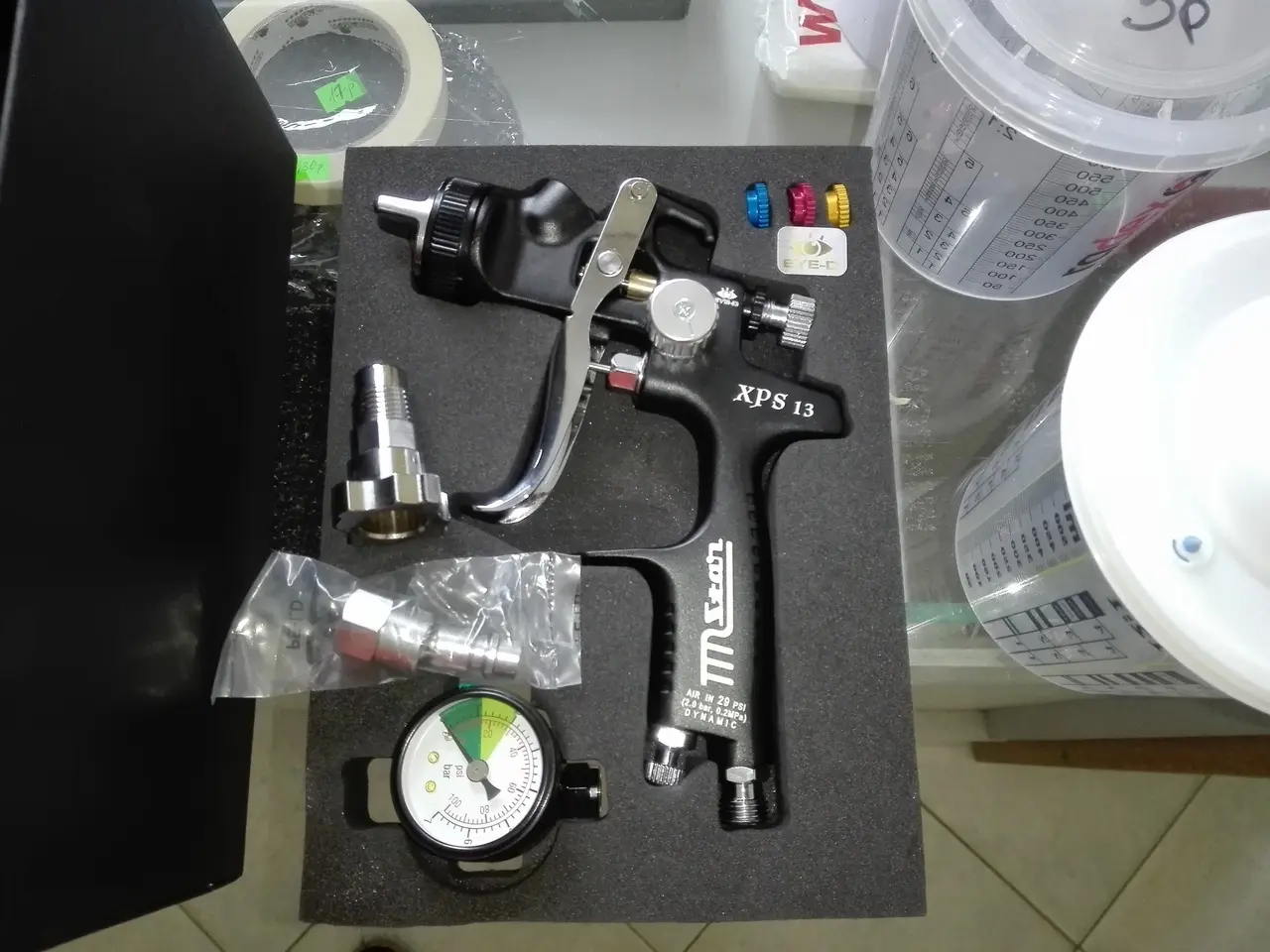

С использованием манометра и регулятора

Автоматический распылитель краски имеет лучшие показатели работы при регламентированном давлении воздуха. Для подготовки необходимо подсоединить манометр и регулятор к распыляющему пистолету. Выкрутить винты настройки подачи воздуха и смеси. Включить распылитель и выставить нужное давление в системе.

Встроенный манометр

Отрегулировать краскопульт для покраски автомобиля, снабженный приспособлением для измерения параметров потока, можно без подключения внешних приборов. При регулировке полностью открывают выход воздуха и краски. При помощи встроенного манометра измеряют поток. Винтом настройки выставляют требуемое давление воздуха в системе.

Манометр без регулятора

Некоторые китайские модели краскопультов только измеряют параметры потока, без возможности настройки. Необходимо с открытым пистолетом проверить показания напора воздуха. Если параметры имеют отклонения, то настраивают редуктор внешнего компрессора.

Манометр отсутствует.

Недорогие модели не оборудованы измерительными приборами. Поэтому для точной регулировки краскопульта для покраски автомобиля необходимо учесть снижение напора в шланге и пистолете краскопульта. Далее на редукторе внешнего компрессора выставляют требуемое для работы давление с учетом потерь в системе.

Подготовка, регулировка и настройки любого краскопульта

Настройка подачи краски

После установки рабочего давления и размера и формы факела необходимо отрегулировать поступление смеси в камеру смешивания пистолета. Чтобы правильно настроить краскопульт для покраски авто, винт подачи нужно открутить на 1-2 витка, чтобы установить минимальный поток. Затем добавляют поступление смеси до получения равномерного распределения на окрашиваемой поверхности. Курок покрасочного пистолета также позволяет регулировать подачу в процессе напыления состава.

Подготавливаем краску

Правильно приготовленная смесь компонентов обеспечивает качественный слой ЛКП на поверхности. Чтобы настроить краскопульт для покраски автомобиля акриловой краской, используют вискозиметр для определения вязкости и растворитель.

Требуемый объем компонентов устанавливают по таблице. В смесь добавляют небольшими порциями, размешивая стержнем из нейтрального материала. Для настройки краскопульта для покраски автомобиля металликом используют мерные стаканы или линейку. А также применяют растворитель для снижения вязкости до требуемого величины.

Тестирование краскопульта

После завершения настроек необходимо проверить устройство – покрасить смесью ровную поверхность. По виду полученного покрытия можно определить, как правильно работает аппарат.

Параметры оценки краскопульта:

  • форма отпечатка факела;
  • распределение смеси на поверхности;
  • качество наносимого слоя.

Чтобы правильно настроить краскопульт для покраски автомобиля металликом, при тестировании устройства состав нужно распылять равномерно, не меняя установленные настройки. Оценивать результат необходимо после схватывания слоя на пробной поверхности.

Если при настройке краскопульта для покраски автомобиля акрилом смесь нанесена неравномерно, и есть дефекты покрытия, то нужно повторить шаги заново. После второй регулировки подачи воздуха и смеси сделайте пробное распыление на черновой поверхности.

Тест на форму отпечатка факела

Если правильно настроить краскопульт для покраски автомобиля, то пистолет наносит смесь в виде круглого или овального симметричного пятна с ровными краями. При засорении сопла или превышении давления отпечаток факела отклоняется от центра, появляются местные уплотнения на окрашиваемой поверхности. Тест на правильность формы напыляемого пятна проводят при максимальной подаче смеси. Пистолет направляют вертикально к поверхности и включают на 1 секунду.

Тест на равномерность распределения материала в факеле

Для получения правильного слоя краски на поверхности необходимо однородное нанесение капель смеси. Поэтому краскопульт должен создавать мелкодисперсный туман из частиц с одинаковой объемной плотностью. Для проведения теста на равномерность распределения материала факел направляют под углом к вертикальной поверхности. Далее начинают распылять краску до появления подтеков, по которым и определяют концентрацию частиц смеси в факеле.

Как правильно настроить краскопульт для покраски авто: пошаговая инструкция

Тест краскопульта

Тест на качество распыления

После проверки отпечатка и плотности рабочего состава, необходимо отрегулировать покраску. Нужно распылить смесь пистолетом на одинаковом расстоянии от предмета с постоянной скоростью. Проверить полученный отпечаток на дефекты.

Если хорошо настроить покрасочный пистолет для покраски авто, то нанесенный слой будет равномерным, без шагрени и подтеков. Допускается небольшое различие размера частиц смеси и снижение толщины слоя на краю факела.

Основные неисправности и их устранение

Небольшие отклонения от нормальной работы краскопульта можно исправить. Обычный мелкий ремонт выполняют своими руками, более серьезные поломки – в мастерской.

Читайте также: Как убрать рыжики с кузова автомобиля ВАЗ 2108-2115 своими руками

Основные неисправности краскопульта и методы восстановления работоспособности:

  1. Если не поступает смесь из емкости, то необходимо очистить фильтр или установить новый клапан.
  2. Когда краска неравномерно выплескивается из сопла, следует заменить изношенный наконечник форсунки.
  3. Пузырьки воздуха обычно попадают в бачок со смесью при износе выходного сопла – необходимо заменить неисправную деталь.
  4. Неправильная форма факела может возникнуть из-за засора пистолета. Потребуется разобрать аппарат и почистить.
  5. Если снижена подача смеси и подтекает насос, то туже заверните гайку сальника или смените манжету.

Главный урок в том, что тщательная чистка уход за краскопультом продлит время службы, обеспечит качество нанесения ЛКП на поверхность автомобиля.
