Hyundai Kona (2021-2022) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2021, 2022.

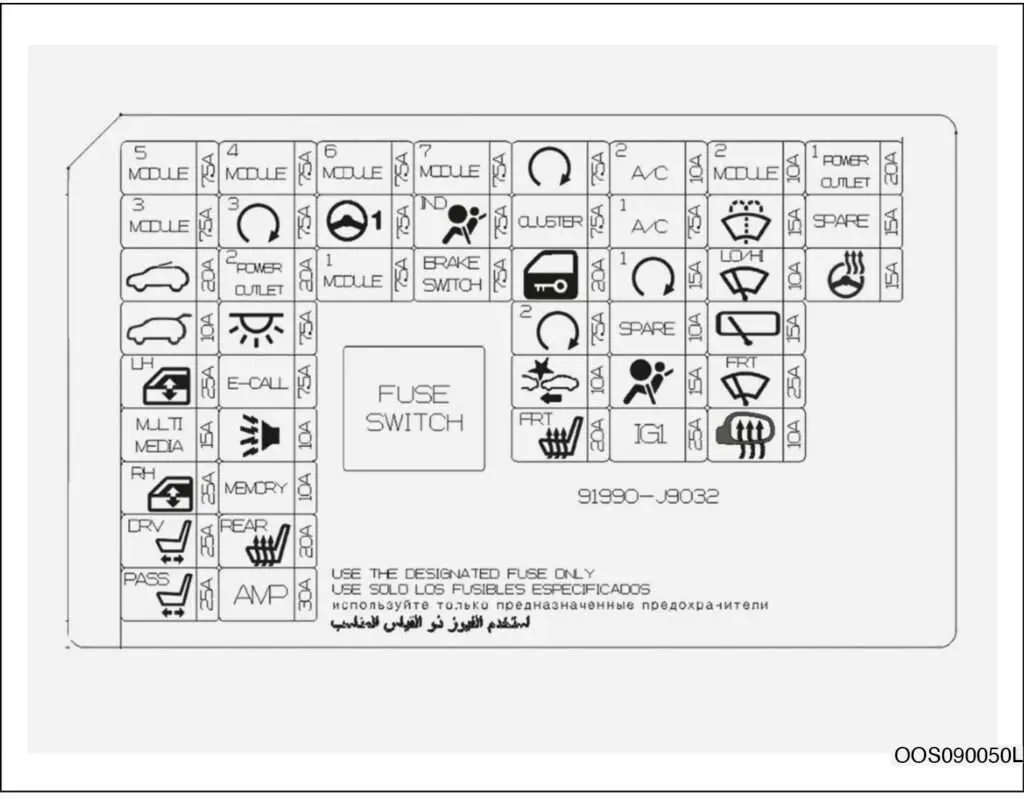

Блок предохранителей под приборной панелью
Блок предохранителей под приборной панелью | |||
имя | символ | Ампер [A] | описание |
МОДУЛЬ 5 |
| 7,5 ампер | Модуль системы экстренного вызова (eCall), переднее беспроводное зарядное устройство, индикатор положения селектора, переключатели консоли водителя, электрохромное зеркало, блок аудио, видео и навигации (AVN), низковольтный преобразователь ISG, диагностический разъем (DLC), усилитель, переключатели приборной панели, левый /правая фара, модуль управления кондиционером, модуль обогрева передних/задних сидений, модуль вентиляции передних сидений |
МОДУЛЬ 3 |
| 7,5 ампер | Выключатель стоп-сигналов, BCM, селектор передач |
ЛЮК1 |
| 20 А. | Мансардное окно |
Т / ОТКРЫТЬ ВОРОТА |
| 10 А. | Реле крышки багажника |
П/ВДВ СХ |
| 25 А. | L Реле электрического стеклоподъемника, модуль управления сейфом для стекла водительской двери (LHD). |
МУЛЬТИМЕДИЯ |
| 15 А. | Преобразователь постоянного тока ISG, привод AVN |
П / ВДВ ПРАВ. |
| 25 А. | Реле электростеклоподъемника P, модуль управления защитным стеклом двери водителя (RHD) |
П/СИДЕНЬЕ ДРВ |
| 25 А. | Переключатели регулировки сиденья водителя |
П/ПАСС |
| 25 А. | Переключатели регулировки пассажирского сиденья |
МОДУЛЬ 4 |
| 7,5 ампер | Выключатель тормоза EPB, модуль BCM, передняя камера, модуль управления полным приводом, модуль управления дозированием, главный цилиндр сцепления |
PDM3 |
| 7,5 ампер | Интеллектуальный модуль управления ключами, модуль иммобилайзера |
ПИТАНИЕ ВЫХОД2 |
| 20 А. | Релейный блок ICM (реле розетки питания) |
ВНУТРЕННИЙ ЛАМПОЧКА |
| 7,5 ампер | Лампа пространства для ног левый/правый, лампа солнцезащитного козырька левый/правый, плафон салона, лампа в потолочной консоли, лампа перчаточного ящика |
ЭЛЕКТРОННЫЙ ЗВОНОК |
| 7,5 ампер | Модуль системы экстренного вызова (eCall) |
ГОРН Б/А |
| 10 А. | Релейный блок ICM (реле сирены сигнализации) |
МЕМОРИА1 |
| 10 А. | Модуль управления кондиционером, датчик дождя, электрохромное зеркало, проекционный дисплей (HUD), комбинация приборов, переключатели на консоли водителя, радар BCW L/R, блок реле ICM (реле складывания/складывания наружных зеркал) |
С / ЗАДНИЙ ОБОГРЕВАТЕЛЬ |
| 20 А. | Модуль управления обогревом задних сидений |
AMP |
| 30 А. | Преобразователь постоянного тока ISG, усилитель |
МОДУЛЬ 6 |
| 7,5 ампер | Интеллектуальный модуль управления ключами, модуль BCM |
ЭУР |
| 7,5 ампер | блок МДПС |
МОДУЛЬ 1 |
| 7,5 ампер | Переключатели в пассажирской консоли, выключатель аварийной сигнализации, диагностический разъем (DLC) |
МОДУЛО7 |
| 7,5 ампер | Модуль вентиляции передних сидений, блок управления вентилятором радиатора, модуль обогрева передних/задних сидений |
ПРОЧИТАЙТЕ Hyundai i30 PD (2021-2022) – блок предохранителей и реле
Блок предохранителей под приборной панелью | |||
имя | символ | Ампер [A] | описание |
А / ИНД. ОБМЕН |
| 7,5 ампер | Комбинация приборов, модуль управления кондиционером |
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ |
| 7,5 ампер | Выключатель стоп-сигналов, модуль управления интеллектуальным ключом |
Inizio |
| 7,5 ампер | Селекторный переключатель, блок реле ICM (реле сигнализации) |
СВЯЗКА |
| 7,5 ампер | Проекционный дисплей (HUD), комбинация приборов |
ДР/БЛОК |
| 20 А. | Реле замка двери, реле разблокировки двери, блок реле ICM (реле дополнительного замка и реле двойной блокировки) |
PDM2 |
| 7,5 ампер | Модуль иммобилайзера |
FCA |
| 10 А. | Передний радар |
S / ПЕРЕДНИЙ ОБОГРЕВАТЕЛЬ |
| 20 А. | Модуль обогрева передних сидений, модуль вентиляции передних сидений |
ПО А/КОН |
| 20 А. | Модуль управления кондиционером |
переменного тока |
| 7,5 ампер | Модуль управления блоком кондиционера B/P к двигателю (RLY.1, RLY.10, RLY.11, RLY.13) |
PDM1 |
| 15 А. | Интеллектуальный модуль управления ключами, кнопка «Старт/Стоп». |
РИКАМБИО |
| 10 А. | Запасной предохранитель |
СУМКА |
| 15 А. | Модуль управления системой SRS-Airbag |
IG1 |
| 25 А. | Блок печатной платы B/P (предохранители F10-1, F10-2, F12, F14, F16) |
МОДУЛЬ 2 |
| 10 А. | Модуль системы экстренного вызова (eCall), USB-разъем на передней панели, модуль интеллектуального управления ключами, модуль BCM, аудиосистема, блок аудио, видео и навигации (AVN), релейный блок ICM (2-релейная розетка питания) |
РОНДЕЛЛА |
| 15 А. | Многофункциональный переключатель |
Дворники |
| 10 А. | Модуль BCM |
СТЕКЛООЧИСТИТЕЛЬ ЗАДН. |
| 15 А. | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя |
ПЕРЕДНИЙ СТИРАТЕЛЬ |
| 25 А. | Электродвигатель переднего стеклоочистителя, блок печатной платы B/P (реле пониженной передачи переднего стеклоочистителя) |
РАЗОГРЕТЫЙ СПЕЧКИО |
| 10 А. | Зеркало заднего вида со стороны водителя/пассажира с электроприводом, модуль управления кондиционером, ECM |
ПИТАНИЕ ПЛОТИНА |
| 20 А. | Передняя розетка №. 2 |
РИКАМБИО |
| 15 А. | Запасной предохранитель |
РАЗОГРЕТЫЙ ШЛЕМ |
| 15A | Модуль BCM |

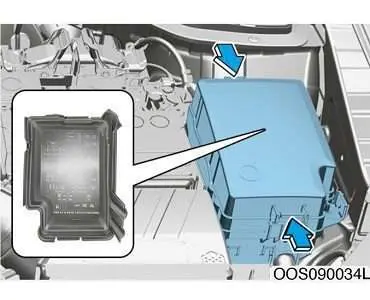

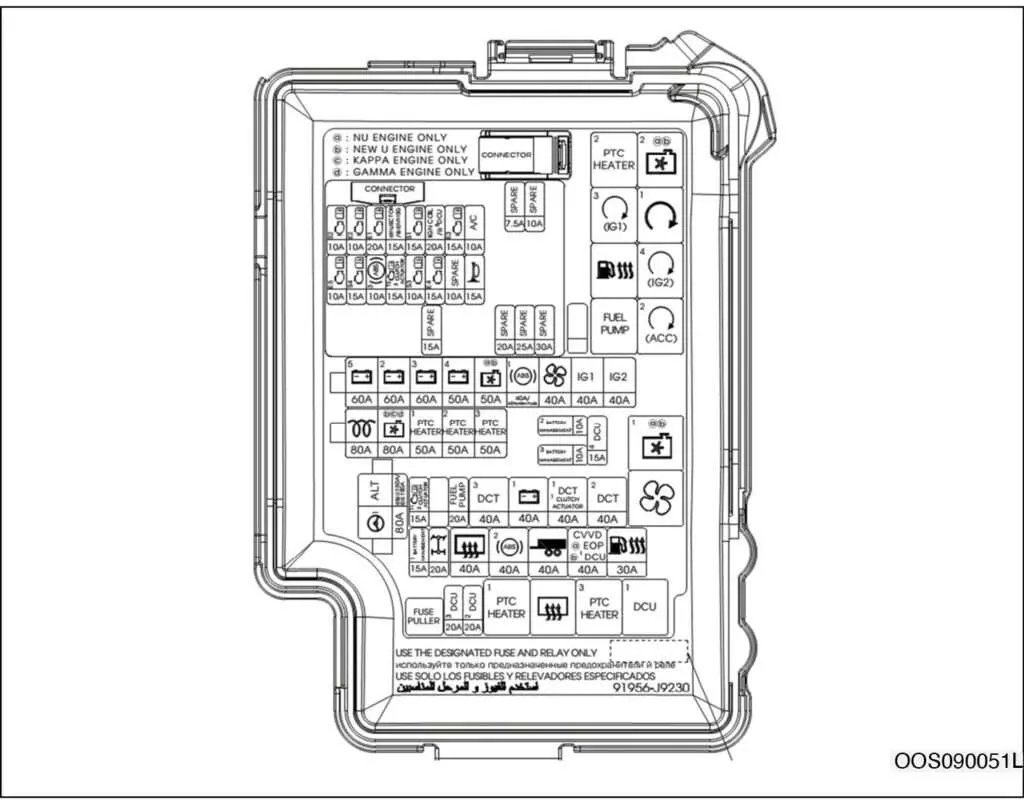

Блок предохранителей и реле в моторном отсеке
Блок предохранителей и реле в моторном отсеке | |||
Реле н. | символ | описание | |
РЛИ 1 | E61 |
| Реле нагревателя PTC №. 2 |
РЛИ 2 | E62 |
| Реле вентилятора радиатора №2 |
РЛИ 3 | E63 |
| Реле нет. 3 PDM (статус IG1) |
РЛИ 4 | E64 |
| Реле стартера №1 |
РЛИ 5 | E65 |
| Реле подогревателя топливного фильтра |
РЛИ 6 | E66 |
| Реле PDM нет. 4 (статус IG2) |
РЛИ 7 | E67 |
| Реле топливного насоса |
РЛИ 8 | E68 |
| Реле PDM нет. 2 (статус АКК) |
РЛИ 9 | E69 |
| Реле вентилятора радиатора №1. XNUMX |
РЛИ 10 | E70 |
| Реле вентилятора |
РЛИ 11 | E71 |
| Реле нагревателя PTC №. 1 |
РЛИ 12 | E72 |
| Реле обогрева заднего стекла |
РЛИ 13 | E73 |
| Реле нагревателя PTC №. 3 |
РЛИ 14 | E74 |
| Реле DCU |
ЧИТАТЬ Hyundai i30n (2018-2019) – блок предохранителей
Блок предохранителей и реле в моторном отсеке | ||||
Тип | имя | символ | Ампер [A] | описание |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 1 | ГЛАВНАЯ |
| 180 А (G4FJ/D4FE) 150 А (G3LE/G4FP) | Коробка Б/П на двигателе (предохранители: F19, F20, F21, F22, F23, F24-1, F24-2, F25), генератор |
ЭУР |
| 80 А. | блок МДПС | |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 2 | БАТТ5 |
| 60 А. | Scatola PCB B/P (предохранители: F1, F2, F3, F6, главное реле) |
БАТТ2 |
| 60 А. | Модуль ИГПМ ((предохранитель F30), IPS0, IPS1, IPS2) | |
БАТТ3 |
| 60 А. | Модуль IGPM (IPS3, IPS4, IPS5, IPS6, IPS7) | |
БАТТ4 |
| 50 А. | Модуль IGPM (предохранители: F3, F4, F5, F6, F7, F8, F9, F12, F15, F17, F18) | |
С ВЕНТИЛЯТОРОМ |
| 60 А / 50 А | Коробка Б/П к двигателю (реле RLY.2, RLY.9) | |
ABS1 |
| 40 А. (без тормоза EPB) 60 (с тормозом EPB) | Модуль управления системой ESC | |
ВОЗДУХОДУВКА |
| 40 А. | Коробка Б/П к двигателю (RLY.10) | |
IG1 |
| 40 А. | Версии без смарт-ключа: Замок зажигания Версии с интеллектуальным ключом: Блок B/P к двигателю (RLY.3, RLY.8) | |
IG2 |
| 40 А. | Версии без смарт-ключа: Замок зажигания Версии с интеллектуальным ключом: Блок B/P к двигателю (RLY.4, RLY.6) | |
ПЛАВНЫЙ | По модулю МТС |
| 15 А. | По модулю МТС |
ПРИВОД СЦЕПЛЕНИЯ 2 |
| 15 А. | Электронный модуль сцепления | |
ПРИВОД СЦЕПЛЕНИЯ 1 |
| 40 А. | Электронный модуль сцепления | |
В / НАСОС |
| 20 А. | Вакуумный насос | |
Ф / НАСОС |
| 20 А. | Коробка Б/П к двигателю (RLY.7) | |
БАТТ1 |
| 40 А. | Модуль IGPM ((предохранители F21, F24, F27, F28, F33), автоматический выключатель тока утечки) | |
DCT1 |
| 40 А. | По модулю МТС | |
DCT2 |
| 40 А. | По модулю МТС | |
DCT3 |
| 40 А. | привод SGA | |
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ 1 |
| 15 А. | Коробка Б/П на двигателе (предохранители: F32, F33) | |
РРГТД |
| 40 А. | Коробка B/P к двигателю (RLY. 12) | |
ТРЕЙЛЕР |
| 40 А. | Модуль прицепа | |
полный привод |
| 20 А. | Модуль управления полным приводом | |
ABS2 |
| 40 А. | Модуль управления ESC, диагностический разъем (DLC) | |
ПЛАВНЫЙ | ССЗ |
| 40 А. | привод CVVD |
ИАП |
| 40 А. | Электрический масляный насос | |
DCU |
| 40 А. | Коробка Б/П к двигателю (RLY.14) | |
Ф/ФИЛЬТР |
| 30 А. | Коробка Б/П к двигателю (RLY.5) | |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 3 | ИНКАНДЕСЦЕНЗА |
| 80 А. | Реле свечей накаливания |
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР2 |
| 80 А. | [D4FE / G3LE / G4FP] Двигатель вентилятора радиатора | |
PTC1 |
| 50 А. | Коробка Б/П к двигателю (RLY.11) | |
PTC2 |
| 50 А. | Коробка Б/П к двигателю (RLY.1) | |
PTC3 |
| 50 А. | Коробка B/P к двигателю (RLY. 13) | |
ПЛАВНЫЙ | DCU4 |
| 15 А. | Модуль управления дозированием |
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ2 |
| 10 А. | Модуль управления BMS | |
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ 3 |
| 10A | Модуль управления BMS | |
DCU3 |
| 20 А. | Модуль управления дозированием | |
DCU2 |
| 20 А. | Модуль управления дозированием | |
ПРОЧИТАЙТЕ Hyundai i20 (2020) – блок предохранителей и реле
Блок предохранителей и реле в моторном отсеке (коробка печатной платы) | |||
имя | символ | Ампер [A] | описание |
КОНДИЦИОНЕР КОМП. |
| 10 А. | Блок печатной платы B/P (реле компрессора кондиционера) |
РОГ |
| 15 А. | PCB B/P Box (реле зуммера) |
ЭБУ3 |
| 15 А. | Модуль ECM/PCM |
РИКАМБИО |
| 10 А. | Не используется |
КАТУШКА ЗАЖИГАНИЯ |
| 20 А. | [G4FP / G4NJ] Катушка зажигания №. 1, 2, 3, 4 [G3LE] Номер катушки зажигания. 1, 2, 3 |
DCU |
| 20 А. | [D4FE] Передний датчик NOx, Задний датчик NOx, Датчик твердых частиц (PM). |
ЭБУ4 |
| 15 А. | Модуль ECM/PCM |
ДАТЧИК 1 |
| 15 А. | [G4FP / G4NJ / G3LE] Лямбда-зонд (передний/задний) [D4FE] Массовый расходомер воздуха, предохранительный клапан, лямбда-зонд (передний/задний) |
ДАТЧИК 3 |
| 10 А. | Коробка Б/П на двигателе (RLY.7) [D4FE] Блок B/P на двигателе (RLY. 5) |
ИНЖЕКТОР |
| 15 А. | [G4NJ] Инжектор н. 1 2 3 4 |
глутамат натрия |
| 15 А. | [G3LE/D4FE] Мягкий гибридный стартер-генератор (сигнал) |
ТКУ2 |
| 15 А. | [Версии, отличные от MHEV, и без коробки передач DCT] TCM, переключатель положения селектора [Версии без MHEV и без CVT] Выключатель блокировки стартера |
ЭМУЛЬЧ |
| 15 А. | [Версии MHEV] Сцепление с электронным управлением |
ЭБУ1 |
| 20 А. | Модуль ECM/PCM |
ABS3 |
| 10 А. | Диагностический разъем (DLC), модуль управления ESC |
ЭБУ2 |
| 10 А. | [G4FP/G3LE] ЕСМ [D4FE] Электропривод VGT, нагреватель PTC |
ДАТЧИК 4 |
| 15 А. | [G4NJ] Электрический масляный насос [D4FE] Нагреватель топливного фильтра, реле свечей накаливания |
ДАТЧИК 2 |
| 15 А. | [D4FE] Нагреватель топливного фильтра, реле свечей накаливания [G4FP / G3LE] Электромагнитный клапан системы предотвращения выбросов в результате испарения (PCSV), масляный насос переменной производительности, клапан регулирования расхода масла (OCV) №. 1 (впускные клапаны), регулирующий клапан №. 2 потока масла (OCV) (выпускные клапаны), соленоид управления рециркуляцией (RCV), B/P коробки двигателя (RLY. 11), блок B/P PCB (реле компрессора кондиционера) [G4NJ] Электромагнитный клапан регулирования давления масла, электромагнитный клапан контроля выбросов в результате испарения (PCSV), клапан регулирования расхода масла (OCV) №. 1 (впускные клапаны), клапан регулирования расхода масла (OCV) №. 2 (сливные клапаны), электромагнитный клапан, регулируемый коллектор, блок двигателя B/P (RLY. 11, RLY. 2, RLY.9), блок печатной платы B/P (реле компрессора кондиционера) [D4FE] массовый расходомер воздуха, блок B/P к двигателю (RLY.11, RLY.2, RLY.9), блок B/P PCB (реле компрессора кондиционера) |
ЭБУ5 |
| 10 А. | Модуль ECM/PCM [G4FP / G3LE] Привод CVVD |

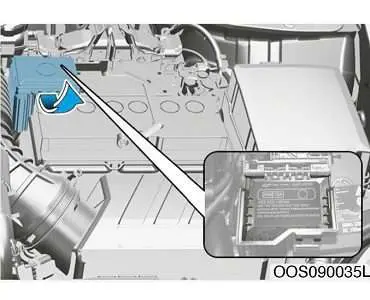

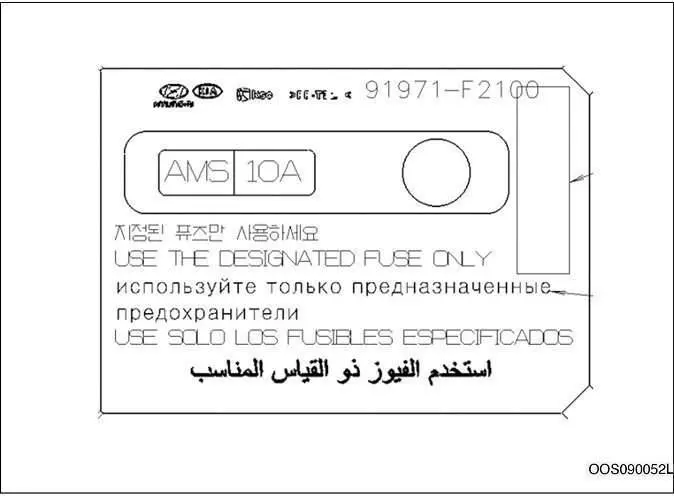

Блок предохранителей и реле в моторном отсеке (крышка клемм аккумуляторной батареи)
