Hyundai Elantra (2021-2022) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2021, 2022.

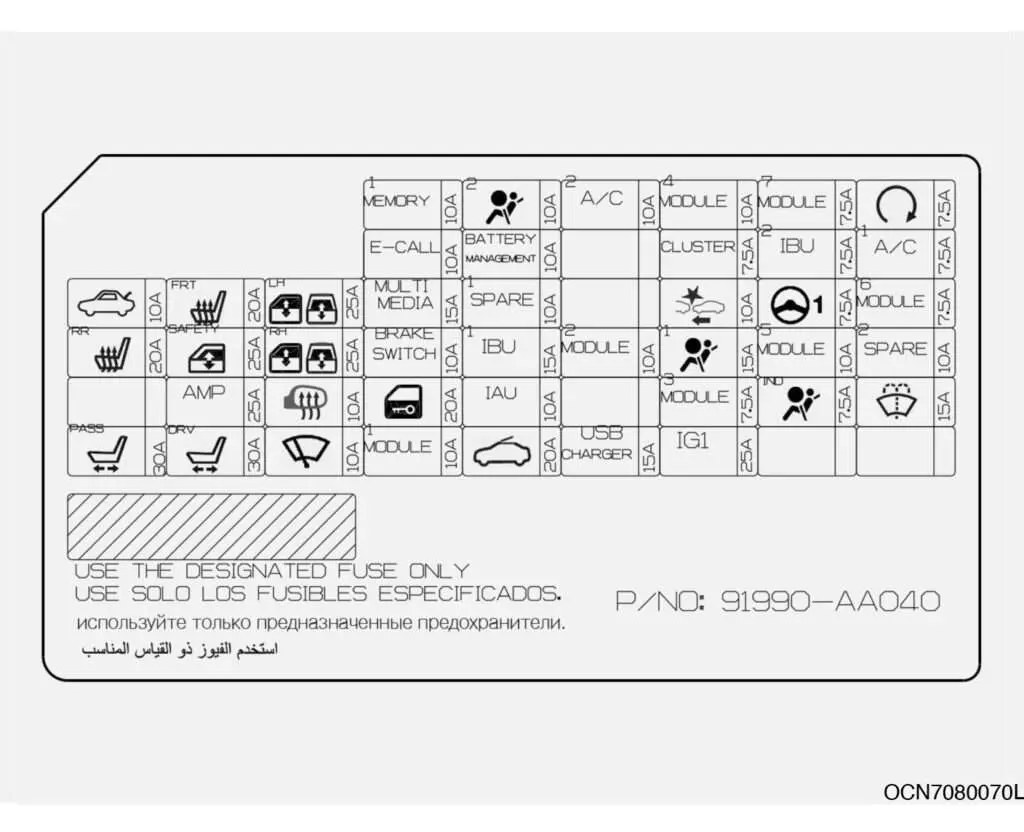

Блок предохранителей под приборной панелью
Блок предохранителей под приборной панелью | |||
имя | символ | Ампер [A] | описание |
МЕМОРИА1 |
| 10 А. | Реле складывания/раскладывания наружных зеркал, зеркало заднего вида с электроприводом водителя/пассажира (IMS), зеркало заднего вида с электроприводом водителя/пассажира, комбинация приборов, блок управления кондиционером, модуль управления кондиционером |
СУМКА ДЛЯ ВОДЫ2 |
| 10 А. | Модуль управления системой SRS-Airbag |
А/С2 |
| 10 А. | Двигатель блока B/P (RLY. 13), модуль управления кондиционером, двигатель вентилятора, резистор вентилятора |
МОДУЛЬ 4 |
| 10 А. | Модуль управления системой удержания полосы движения (LKA), переключатели на приборной панели, модуль управления системой предотвращения столкновений при парковке, IBU, индикатор режима коробки передач АКП, переключатели на передней консоли |
МОДУЛО7 |
| 7,5 ампер | Модуль управления системой предотвращения столкновений при парковке, контроллер вентилятора радиатора, модуль управления подогревом задних сидений |
Inizio |
| 7,5 ампер | Реле аварийной сигнализации, датчик положения селектора коробки передач, PCM/ECM, IBU, блок B/P к двигателю (RLY.5) |
ЭЛЕКТРОННЫЙ ЗВОНОК |
| 10 А. | Модуль eCall МТС |
СВЯЗКА |
| 7,5 ампер | Приборы |
ИБУ2 |
| 7,5 ампер | IBU |
А/С1 |
| 7,5 ампер | Блок управления двигателем B/P (RLY.13), модуль управления кондиционером, блок управления кондиционером |
ХОБОТ |
| 10 А. | Реле крышки багажника |
S / ПЕРЕДНИЙ ОБОГРЕВАТЕЛЬ |
| 20 А. | Модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений |
П / ЛЕВОЕ ОКНО |
| 25 А. | Переключатель управления главным окном, переключатель управления стеклоподъемником пассажирской двери |
Блок предохранителей под приборной панелью | |||
имя | символ | Ампер [A] | описание |
МУЛЬТИМЕДИА |
| 15 А. | Аудиосистема, головное устройство аудио, видео и навигации (AVN). |
FCA |
| 10 А. | Модуль управления системой предотвращения столкновений (FCA). |
МДПС1 |
| 7,5 ампер | блок МДПС |
МОДУЛЬ 6 |
| 7,5 ампер | IBU |
С / ЗАДНИЙ ОБОГРЕВАТЕЛЬ |
| 20 А. | Модуль управления обогревом задних сидений |
П/ОКОННАЯ БЕЗОПАСНОСТЬ |
| 25 А. | Модуль управления безопасным стеклоподъемником в двери водителя |
П/ФИНЕСТРА DX |
| 25 А. | Переключатель управления главным окном, переключатель управления стеклоподъемником пассажирской двери |
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ |
| 10 А. | Выключатель стоп-сигнала, IBU |
ИБУ1 |
| 15 А. | IBU |
МОДУЛЬ 2 |
| 10 А. | Блок двигателя Б/П (RLY.2), модуль MTS eCall, переключатель управления наружными зеркалами с электроприводом, усилитель, IBU, аудиосистема, головное устройство аудио, видео и навигации (AVN), модуль управления системой предотвращения столкновений при парковке |
СУМКА ДЛЯ ВОДЫ1 |
| 15 А. | Модуль управления системой SRS-Airbag |
ЧИТАЙТЕ Hyundai Getz (2002–2008) — блок предохранителей
Блок предохранителей под приборной панелью | |||
имя | символ | Ампер [A] | описание |
МОДУЛЬ 5 |
| 10 А. | Индикатор режима коробки передач АКПП, переднее беспроводное зарядное устройство, переключатели на приборной панели, электрохромное зеркало, блок управления кондиционером, модуль управления кондиционером, аудиосистема, головное устройство аудио, видео и навигации (AVN), диагностический разъем (DLC), МТС Модуль eCall, усилитель, модуль управления подогревом задних сидений, память водителя (IMS), модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений, левый/правый передний фонарь |
AMP |
| 25 А. | Усилитель звука |
ЗЕРКАЛО С ПОДОГРЕВОМ |
| 10 А. | Наружное зеркало водителя/пассажира с электроприводом, PCM/ECM, модуль управления кондиционером, блок управления кондиционером |
СЕРРАТУРА |
| 20 А. | Реле централизованного запирания/отпирания дверей |
МОДУЛЬ 3 |
| 7,5 ампер | Переключатель спортивного режима, переключатель стоп-сигналов |
ПОДУШКА БЕЗОПАСНОСТИ ИНД. |
| 7,5 ампер | Приборы |
РОНДЕЛЛА |
| 15 А. | Многофункциональный переключатель |
П/ПАСС |
| 30 А. | Переключатели регулировки пассажирского сиденья |
П/СИДЕНЬЕ ДРВ |
| 30 А. | Переключатели регулировки сиденья водителя, устройство памяти водителя (IMS) |
ДВОРНИКИ |
| 10 А. | PCM/ECM, IBU, электродвигатель стеклоочистителя, блок печатной платы B/P (реле замедления работы передних стеклоочистителей) |
МОДУЛЬ 1 |
| 10 А. | Внешняя ручка со стороны водителя и пассажира (на версиях со смарт-ключом), датчик дождя, переключатель спортивных режимов, диагностический разъем (DLC), выключатель аварийки, переключатели на приборной панели, электромагнитный замок ключа |
ЛЮК |
| 20 А. | Электродвигатель на крышу |
USB-ЗАРЯДНОЕ УСТРОЙСТВО |
| 15 А. | Переднее USB-разъем для зарядки, консольное USB-разъем для зарядки |
IG1 |
| 25 А. | Блок печатной платы B/P (предохранители – F10, 12, 16) |

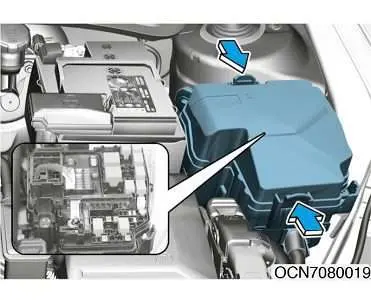

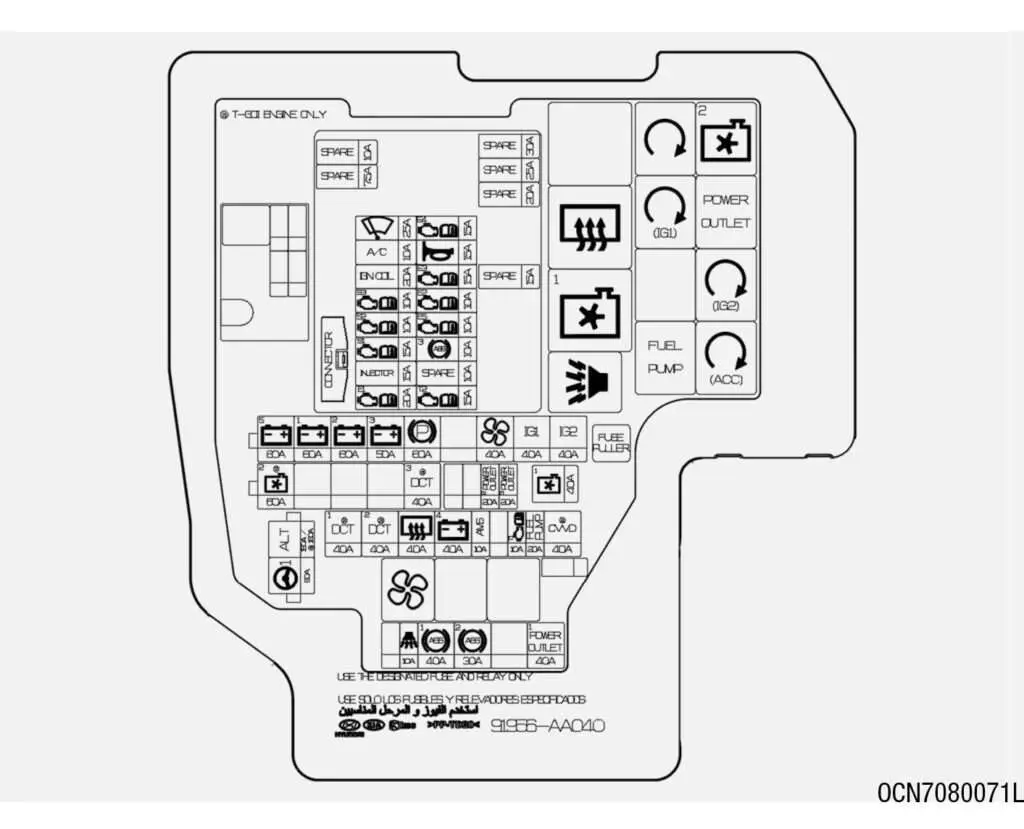

Блок предохранителей и реле в моторном отсеке
Тип | имя | символ | Ампер [A] | описание |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 3 | ALT |
| 150 А. 180 А. | [G4FM / G4FG / G4NA] Генератор (предохранители – F33, F34, F35, F37) [G4FP] Генератор (предохранители – F33, F34, F35, F37) |
МДПС1 |
| 80 А. | блок МДПС | |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 2 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР2 |
| 60 А. 80 А. | [G4FP] Контроллер вентилятора радиатора |
DCT3 |
| 40 А. | [G4FP] Переключатель SGA | |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 1 | В + 5 |
| 60 А. | Блок печатной платы B/P (главное реле, предохранители – F1, F2, F3, F4, F6) |
В + 1 |
| 60 А. | Боксы для интенсивной терапии Б/П (IPS2, IPS5, IPS6, IPS7, IPS14) | |
В + 2 |
| 60 А. | Боксы для интенсивной терапии Б/П (IPS1, IPS4, IPS8, IPS9, IPS10, IPS13) | |
В + 3 |
| 50 А. | Блок ICU B/P (предохранители — F13, F14, F22, F23, F32, F40, F41, реле долговременной нагрузки) | |
РУЧНОЙ ТОРМОЗ |
| 60 А. | Модуль управления системой ESC | |
ВОЗДУХОДУВКА |
| 40 А. | Блок B/P двигателя (RLY. 13), многофункциональный диагностический разъем (MPCC) | |
IG1 |
| 40 А. | Коробка Б/П на двигателе (RLY.4/6), замок зажигания | |
IG2 |
| 40 А. | Коробка Б/П на двигателе (RLY.3/5), замок зажигания |
ЧИТАЙТЕ Hyundai Kona EV (2019-2020) – блок предохранителей и реле
Блок предохранителей и реле в моторном отсеке
Тип | имя | символ | Ампер [A] | описание |
ПЛАВНЫЙ | РОЗЕТКА ПИТАНИЯ2 |
| 20 А. | Передняя розетка |
РОЗЕТКА ПИТАНИЯ3 |
| 20 А. | легче | |
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР1 |
| 40 А. | [G4FM/G4FG/G4NA] Б/П коробки к двигателю (RLY.1/11) | |
DCT1 |
| 40 А. | [G4FP] Модуль TCM | |
DCT2 |
| 40 А. | [G4FP] Модуль TCM | |
ЗАДНЯЯ ЧАСТЬ С ПОДОГРЕВОМ |
| 40 А. | Коробка Б/П к двигателю (RLY.10) | |
В + 4 |
| 40 А. | Блок ICU B/P (предохранители – F2, F25, F26, F34, F43, F44, реле стеклоподъемников) | |
AMS |
| 10 А. | Датчик состояния батареи | |
ТКУ1 |
| 10 А. | [DCT] TCM, [M/T] замок зажигания и датчик включения сцепления | |
БЕНЗОНАСОС |
| 20 А. | Коробка Б/П к двигателю (RLY.8) | |
ССЗ |
| 40 А. | [G4FP] Привод CVVD | |
Б/СИГНАЛ СИГНАЛИЗАЦИИ |
| 10 А. | Блок предохранителей и реле в моторном отсеке (реле RLY.12) | |
ABS1 |
| 40 А. | Модуль управления ABS, модуль управления ESC, многофункциональный диагностический разъем (MPCC) | |
ABS2 |
| 30 А. | Модуль управления ABS, модуль управления ESC, многофункциональный диагностический разъем (MPCC) | |
РОЗЕТКА ПИТАНИЯ 1 |
| 40 А. | Коробка Б/П к двигателю (RLY.2) |
Блок предохранителей и реле в моторном отсеке (блок печатной платы) — двигатель Smartstream 2.5 GDI
имя | символ | Ампер [A] | описание |
ДВОРНИКИ |
| 25 А. | Реле стеклоочистителя |
ЭБУ4 |
| 15 А. | Модуль PCM/ECM |
переменного тока |
| 10 А. | [G4FM] Реле по цепи. кондиционер |
РОГ |
| 15 А. | Реле звукового сигнала |
КАТУШКА ЗАЖИГАНИЯ |
| 20 А. | [G4FM / G4NA / G4FP] Катушка зажигания №. 1 ÷ 4 [G4FG] Номер катушки зажигания. 1 ÷ 4, конденсатор |
ЭБУ3 |
| 15 А. | Модуль PCM/ECM |
ДАТЧИК 3 |
| 10 А. | Коробка Б/П к двигателю (RLY.8) |
ЭБУ2 |
| 15 А. | Модуль PCM/ECM |
ДАТЧИК 2 |
| 10 А. | [G4FM] Клапан регулирования расхода масла на впуске/выпуске, соленоид регулирования впускного коллектора, соленоид контроля выбросов в результате испарения (PCSV), корпус двигателя B/P (RLY.1/11), реле KF . кондиционер [G4FE] Масляный регулирующий клапан впуска/выпуска, соленоид управления впускным коллектором с регулируемой частотой, соленоид предотвращения выбросов (PCSV), корпус двигателя B/P (RLY.1/11) [G4NA] Клапан управления расходом масла на фазе впуска/выпуска, соленоид управления регулируемым впускным коллектором, соленоид системы предотвращения испарения паров (PCSV), соленоид масляного насоса, корпус двигателя B/P (RLY.1/11) [G4FP] Клапан регулирования расхода масла на впуске/выпуске, соленоид управления регулируемым впускным коллектором, соленоид предотвращения выбросов паров (PCSV), соленоид управления рециркуляцией (RCV), контроллер вентилятора радиатора |
ЭБУ5 |
| 10 А. | [МКПП] Датчик замка зажигания и включения сцепления |
ДАТЧИК 1 |
| 15 А. | Лямбда-зонд (передний/задний) |
ABS3 |
| 10 А. | Модуль управления ABS, модуль управления ESC, многофункциональный диагностический разъем (MPCC) |
ИНЖЕКТОР |
| 15 А. | [G4FM/G4FG/G4NA] Инжектор № 1 ÷ 4 |
ЭБУ1 |
| 20 А. | Модуль PCM/ECM |
ТКУ2 |
| 15 А. | Датчик положения селектора коробки передач, [G4FP] TCM |
