Hyundai Ioniq 5 (2022) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
за 2022 г.

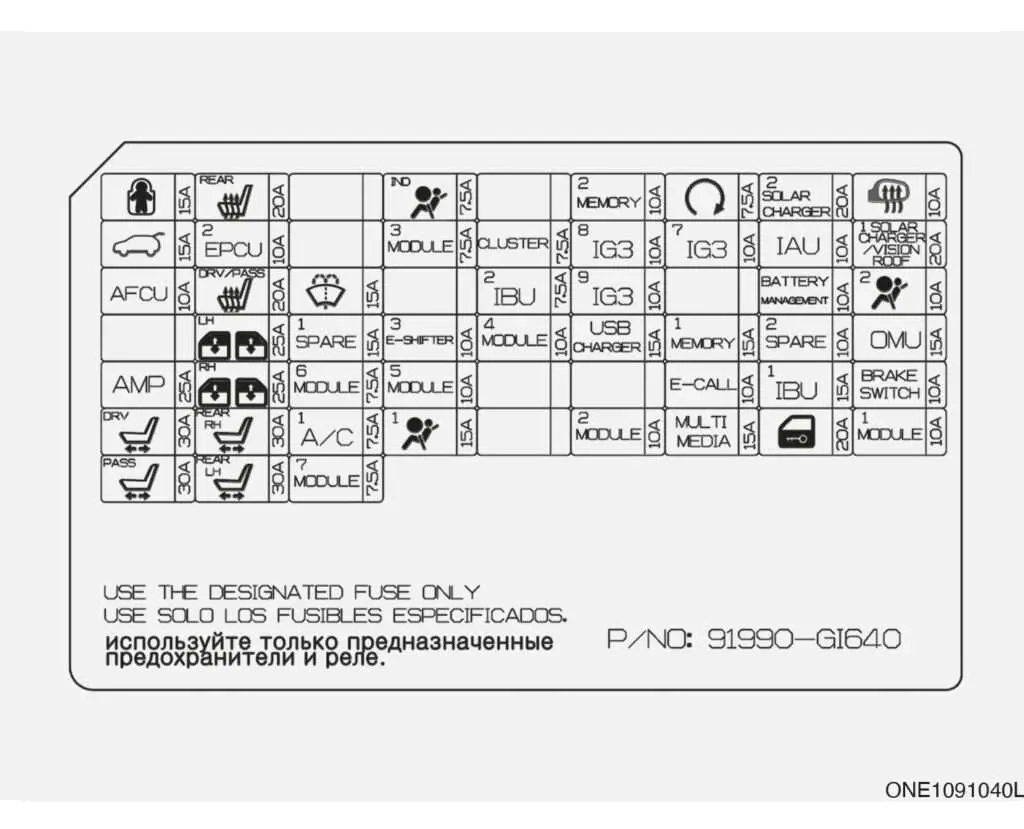

Блок предохранителей под приборной панелью
имя | символ | Ампер [A] | описание |
Детский блок |
| 15 А. | Реле блокировки дополнительного замка задней двери, реле разблокировки дополнительного замка задней двери |
SEDILE RR HTR |
| 20 А. | Модуль управления обогревом задних сидений |
А / ИНД. ОБМЕН |
| 7,5 ампер | Потолочная консоль |
МЕМОРИА2 |
| 10 А. | Фронтальный дисплей (HUD) |
Inizio |
| 7,5 ампер | Модуль VCU, IBU |
С / ЗАРЯД2 |
| 20 А. | Система солнечных батарей на крыше (SDC). |
ЗЕРКАЛО HTR |
| 10 А. | Наружное зеркало заднего вида с электроприводом на стороне водителя, наружное зеркало заднего вида с электроприводом на стороне пассажира |
Т / ВОРОТА |
| 15 А. | Реле, рем. крышка багажника |
ЭПКУ2 |
| 10 А. | Задний инвертор |
МОДУЛЬ 3 |
| 7,5 ампер | Многофункциональный переключатель, IBU, выключатель стоп-сигналов, модуль переключателя двери водителя |
СВЯЗКА |
| 7,5 ампер | Проекционный дисплей (HUD), комбинация приборов |
ИГ3 8 |
| 10 А. | Системный блок V2L, блок ICCU, модуль VCMS, задний электрический масляный насос, модуль CDM |
ИГ3 7 |
| 10 А. | Датчик температуры салона, блок AVN, обогреватель кондиционера PTC, модуль управления кондиционером, комбинация приборов |
IAU |
| 10 А. | Не используется |
S / ЗАРЯДНОЕ УСТРОЙСТВО / VISION ROOF |
| 20 А. | Система солнечных панелей на крыше (SDC), люк на крыше |
АФКУ |
| 10 А. | AFCU, наружная ручка двери водителя и пассажира |
имя | символ | Ампер [A] | описание |
FR ОТОПЛЕНИЕ ОТОПЛЕНИЕ |
| 20 А. | Модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений |
РОНДЕЛЛА |
| 15 А. | Многофункциональный переключатель |
ИБУ2 |
| 7,5 ампер | IBU |
ИГ3 9 |
| 10 А. | SCU, задний инвертор, блок управления высоковольтной батареей (BMU) |
BMS |
| 10 А. | Блок управления батареями высокого напряжения (BMU) |
А/СУМКА2 |
| 10 А. | Модуль управления системой SRS-Airbag |
ВИНЧИ Л.Х. |
| 25 А. | Модуль управления стеклоподъемниками безопасности в двери водителя, Переключатель управления электрическими стеклоподъемниками LT |
ЗАПАСНАЯ ЧАСТЬ 1 |
| 15 А. | Не используется |
Э-ШИФТЕР3 |
| 10 А. | Электронный переключатель понижающей передачи |
МОДУЛЬ 4 |
| 10 А. | Передний и задний радар левый и правый, передний и задний инвертор, переключатели на приборной панели, блок помощи водителю, блок VESS, передний радар, передняя камера, блок помощи при парковке |
USB-ЗАРЯДНОЕ УСТРОЙСТВО |
| 15 А. | USB-разъем для зарядки на передней панели №. 1, переднее USB-разъем для зарядки нет. 2 |
ПРОЧИТАЙТЕ Hyundai i20 (2021-2022) – блок предохранителей и реле
Блок предохранителей под приборной панелью
Название предохранителя | Обозначение | Сила тока | Защищенная цепь |
МЕМОРИА1 |
| 15 А. | Блок ICU B/P (предохранители F6), приборная панель, модуль управления кондиционером, блок внешнего освещения |
ЗАПАСНАЯ ЧАСТЬ 2 |
| 10 А. | Не используется |
ОМУ |
| 15 А. | Зеркало заднего вида с электроприводом со стороны водителя и пассажира, Модуль переключателя двери водителя |
AMP |
| 25 А. | Усилитель звука |
ВИНЧИ Р.Х. |
| 25 А. | Модуль управления стеклоподъемниками пассажирской двери, PT |
МОДУЛЬ 6 |
| 7,5 ампер | IBU |
МОДУЛЬ 5 |
| 10 А. | Диагностический разъем (DLC), электрохромное зеркало, устройство электронного вызова, головное устройство AVN, переключатели на приборной панели, левая/правая фара, система солнечных панелей на крыше (SDC), усилитель, беспроводное зарядное устройство для мобильного телефона, электрический модуль управления сиденьем водителя/пассажира, переднее сиденье модуль управления вентиляцией сидений, модуль управления обогревом передних сидений, модуль электрического управления задними левыми и правыми сиденьями, модуль управления обогревом задних сидений |
ЭЛЕКТРОННЫЙ ЗВОНОК |
| 10 А. | Системный блок электронных звонков |
ИБУ1 |
| 15 А. | IBU |
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ |
| 10 А. | Выключатель стоп-сигнала, IBU |
П/СИДЕНЬЕ ДРВ |
| 30 А. | Выключатели электропривода сиденья водителя, модуль управления электроприводом сиденья водителя |
Блок предохранителей под приборной панелью
имя | символ | Ампер [A] | описание |
P / SEDILE RR DX |
| 30 А. | Модуль управления сиденьями с электроприводом LT |
А/С1 |
| 7,5 ампер | Модуль управления кондиционером |
А/СУМКА1 |
| 15 А. | Модуль управления системой SRS-Airbag |
МОДУЛЬ 2 |
| 10 А. | Усилитель, коробка B/PP/E (гнездо реле (RLY.11)), IBU, электронная вызывная панель, блок помощи при парковке, клавиатура AVN, головное устройство AVN и навигация (AVN) |
МУЛЬТИМЕДИА |
| 15 А. | Головное устройство аудио, видео и навигации (AVN). |
ДОКТОР БЛОК |
| 20 А. | Реле блокировки, реле разблокировки дверей, реле двойной блокировки |
МОДУЛЬ 1 |
| 10 А. | Выключатель аварийной сигнализации, многофункциональный переключатель, диагностический разъем (DLC), датчик дождя, блок B/P в моторном отсеке (реле вентилятора (RLY.9)), декоративная подсветка динамика в двери водителя/пассажира, декоративная подсветка подлокотника пассажирской двери, дверь LT/PT окружающее освещение, сирена UIP, электропривод задней двери в сборе, датчики UIP, модуль управления электроприводом заднего левого/правого сиденья, модуль управления электроприводом сиденья водителя/пассажира |
П/ПАСС |
| 30 А. | Электропривод управления пассажирским сиденьем, модуль электропривода управления пассажирским сиденьем |
P / СИДЕНЬЕ RR SX |
| 30 А. | PT электрический модуль управления сиденьем |
МОДУЛО7 |
| 7,5 ампер | Модуль управления обогревом задних сидений |
ЧИТАЙТЕ Hyundai Kona (2017-2020) — блок предохранителей и реле

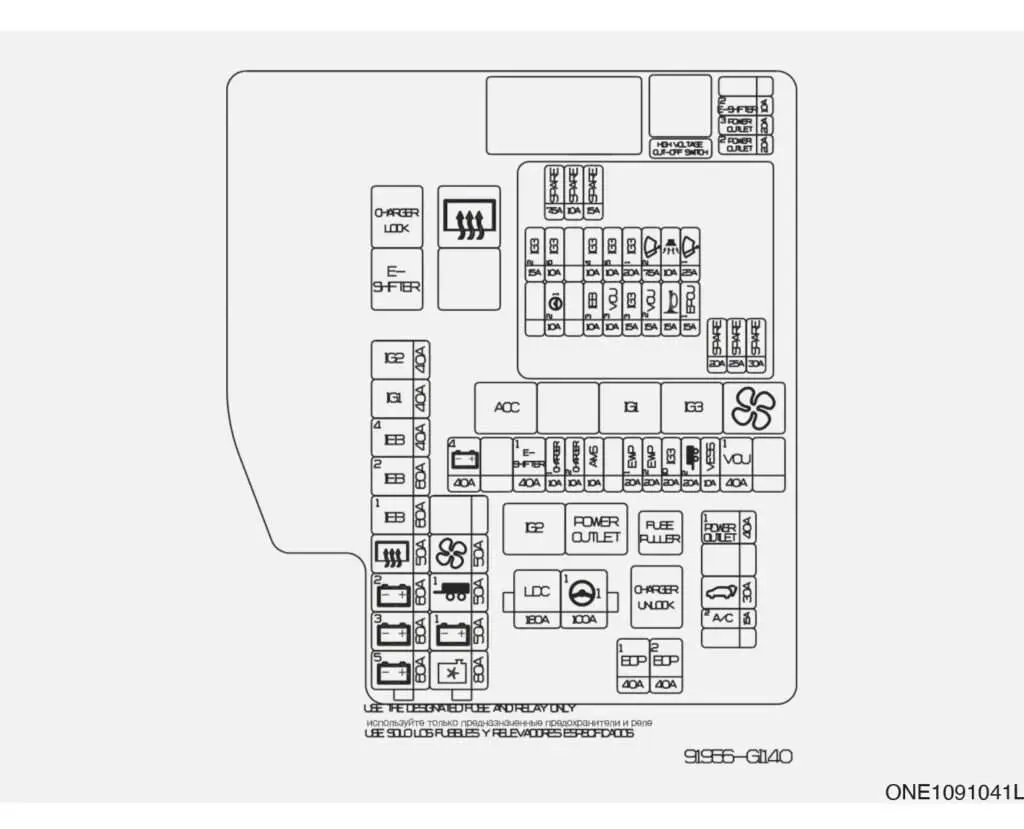

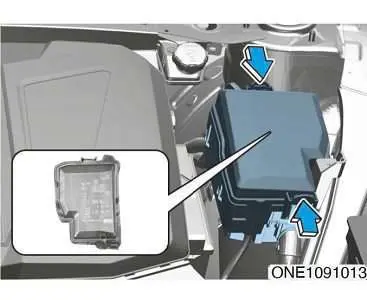

Блок предохранителей и реле в моторном отсеке с электроприводом
Блок предохранителей и реле в моторном отсеке с электроприводом
Тип | имя | символ | Ампер [A] | описание |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 1 | НРС |
| 180 А. | Блок предохранителей и реле в моторном отсеке с электроприводом (предохранители: F15, F17, F20, F21) |
МДПС1 |
| 100 А. | блок МДПС | |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 2 | В + 5 |
| 60 А. | Блок печатной платы B/P (главное реле IG3, предохранители: F1, F2, F3, F4, F6) |
В + 3 |
| 60 А. | Scatola ICU B/P (Fusibili: F1, F2, F10, F11, F19, F20, F29, F37, F38, F46, F47, F55, F56) | |
В + 2 |
| 60 А. | Боксы для интенсивной терапии Б/П (IPS1, IPS4, IPS6, IPS8, IPS9, IPS10) | |
РРГТД |
| 50 А. | Коробка Б/П в электромоторном отсеке (RLY. 3) | |
IEB1 |
| 60 А. | форма IEB | |
IEB2 |
| 60 А. | форма IEB | |
IEB4 |
| 40 А. | Многофункциональный диагностический разъем | |
IG1 |
| 40 А. | Коробка Б/П в электромоторном отсеке (RLY.5, RLY.7) | |
IG2 |
| 40 А. | Коробка Б/П в моторном отсеке с электроприводом (RLY.10) | |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 3 | С ВЕНТИЛЯТОРОМ |
| 80 А. | Двигатель вентилятора радиатора |
В + 1 |
| 50 А. | Боксы для интенсивной терапии Б/П (IPS2, IPS3, IPS4, IPS5) | |
ТРЕЙЛЕР1 |
| 50 А. | Разъем прицепа | |
ВОЗДУХОДУВКА |
| 50 А. | Коробка Б/П в электромоторном отсеке (RLY. 9) |
Тип | имя | символ | Ампер [A] | описание |
ПЛАВНЫЙ | В + 4 |
| 40 А. | B/P ICU Box (реле долговременного удержания нагрузки, предохранители: F8, F17, F18, F26, F27, F35, F36, F45, F44, F53, F54) |
Э-ШИФТЕР1 |
| 40 А. | Блок предохранителей и реле в моторном отсеке с электроприводом (RLY.2, предохранитель: F22) | |
ЗАРЯДНОЕ УСТРОЙСТВО1 |
| 10 А. | Блок предохранителей и реле в электромоторном отсеке (RLY.1, RLY.12), блок ICCU, модуль VCMS | |
ЖУРНАЛ2 |
| 10 А. | по модулю CDM | |
AMS |
| 10 А. | Датчик состояния аккумулятора 12 В | |
ЭВП1 |
| 20 А. | Электрический насос охлаждающей жидкости №. 1 | |
ЭВП2 |
| 20 А. | Электрический насос охлаждающей жидкости №. 2 | |
ИГ3 10 |
| 20 А. | Не используется | |
ТРЕЙЛЕР2 |
| 20 А. | Разъем прицепа | |
ВЕСС |
| 10 А. | ВЕСС.блок | |
ВКУ1 |
| 40 А. | Модуль ВКУ |
ЧИТАЙТЕ Hyundai Santa Fe (2017-2018) – блок предохранителей
Тип | имя | символ | Ампер [A] | описание |
ПЛАВНЫЙ | П/ВЫХОД1 |
| 40 А. | Коробка Б/П в моторном отсеке с электроприводом (RLY.11) |
Т / ВОРОТА |
| 30 А. | Электропривод задней двери в сборе | |
А/С2 |
| 15 А. | Модуль управления кондиционером | |
ЭОП1 |
| 40 А. | Электрический задний масляный насос | |
ЭОП2 |
| 40 А. | Передний электрический масляный насос (4WD) | |
Электронная коробка передач2 |
| 10 А. | Блок предохранителей и реле в моторном отсеке с электроприводом (RLY.2), SCU, электронный переключатель переключения передач | |
П/ВЫХОД3 |
| 20 А. | Задняя розетка | |
П/ВЫХОД2 |
| 20 А. | Передняя розетка |
имя | символ | Ампер [A] | описание |
СТЕКЛООЧИСТИТЕЛЬ1 |
| 25 А. | Блок печатной платы B/P (главное реле стеклоочистителей) |
ЭПКУ1 |
| 15 А. | Передний инвертор (привод 4WD) |
Б/ТРЕВОГА |
| 10 А. | PCB B/P Box (реле сирены сигнализации) |
РОГ |
| 15 А. | PCB B/P Box (реле зуммера) |
СТЕКЛООЧИСТИТЕЛЬ2 |
| 7,5 ампер | IBU |
ВКУ2 |
| 15 А. | Модуль ВКУ |
ИГ3 1 |
| 20 А. | Бокс интенсивной терапии Б/П (предохранители: F14, F16, F24) |
ИГ3 3 |
| 15 А. | Электрический насос охлаждающей жидкости |
ИГ3 5 |
| 10 А. | 3-ходовой клапан для охлаждающей жидкости BMS |
ВКУ3 |
| 10 А. | Модуль ВКУ |
ИГ3 4 |
| 10 А. | Клапан охлаждающей жидкости кондиционера, номер детали. Электрический насос охлаждающей жидкости 1 и 2, электрический компрессор кондиционера |
IEB3 |
| 10 А. | Многофункциональный диагностический разъем модуля IEB |
ИГ3 6 |
| 10 А. | Электродвигатель вентилятора радиатора, передний электрический масляный насос (4WD) |
МДПС2 |
| 10 А. | блок МДПС |
ИГ3 2 |
| 15 А. | Инвертор фронтальный (4WD), по модулю VCU |
