Ford Transit Connect (2009-2013) — Блок предохранителей
Содержание
Ford Transit Connect (2009-2013) — Схема предохранителей
Год производства: 2009, 2010, 2011, 2012, 2013.
Предохранитель прикуривателя (розетки) в Ford Transit Connect (2009-2013 гг.). Предохранитель 14 находится в блоке предохранителей в салоне.

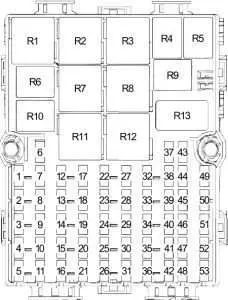

Блок предохранителей в салоне
| Нет. | Ампер [A] | описание |
| 1 | 15 | Общий электронный модуль (GEM) |
| 2 | 5 | Переключатель наружного зеркала заднего вида |
| 3 | 10 | Главный выключатель, общий электронный модуль (GEM) |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | 15 | Общий электронный модуль (GEM) |
| 8 | 7,5 | Модуль управления аудиосистемой (ACM), комбинация приборов (IC), модуль контроля давления в шинах (TPMS) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Главный выключатель света |
| 13 | 15 | Датчик положения педали тормоза |
| 14 | 15 | Прикуриватель (спереди) |
| 15 | – | – |
| 16 | – | – |
| 17 | 20 | Реле переднего стеклоочистителя, общий электронный модуль (GEM), электродвигатель стеклоочистителя |
| 18 | – | – |
| 19 | 7,5 | Общий электронный модуль (GEM), комбинация приборов (IC) |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | Модуль управления звуком (ACM), Модуль распознавания речи (SRM) |
| 23 | 7,5 | Переключатель климат-контроля, модуль помощи при парковке (PAM) |
| 24 | 7,5 | Реле освещения салона |
| 25 | – | – |
| 26 | – | – |
| 27 | 7,5 | Габаритные, габаритные и габаритные фонари справа |
| 28 | 7,5 | Подсветка номерного знака |
| 29 | 10 | Главный выключатель света |
| 30 | – | – |
| 31 | – | – |
| 32 | 7,5 | Модуль антиблокировочной системы тормозов (ABS), модуль датчика угла поворота рулевого колеса |
| 33 | 7,5 | Модуль системы классификации пассажиров (OCSM), индикатор отключения подушки безопасности пассажира (PAD), модуль управления удерживающей системой безопасности (RCM). |
| 34 | 20 | Общий электронный модуль (GEM), реле разблокировки задней двери |
| 35 | – | – |
| 36 | – | – |
| 37 | 25 | Главный выключатель управления ветровым стеклом, однокнопочное реле опускания ветрового стекла |
| 38 | 7,5 | Наружные зеркала заднего вида, переключатель обогревателя |
| 39 | – | – |
| 40 | 15 | Силовая установка (?) |
| 41 | – | – |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | 15 | Задняя розетка |
| 46 | 7,5 | Левый габарит, габаритные и габаритные огни |
| 47 | – | – |
| 48 | – | – |
| 49 | 25 | Сетки обогрева заднего стекла |
| 50 | 7,5 | Общий электронный модуль (GEM), комбинация приборов (IC), пассивный противоугонный приемопередатчик, модуль контроля давления в шинах (TPMS) |
| 51 | 20 | Общий электронный модуль (GEM), переключатель стеклоочистителя/омывателя, крепления электродвигателя заднего стеклоочистителя |
| 52 | – | – |
| 53 | – | – |
| курьер | ||
| R1 | – | – |
| R2 | – | – |
| R3 | – | – |
| R4 | – | Внутренний свет |
| R5 | – | Передний стеклоочиститель |
| R6 | – | Вход света прохода |
| R7 | – | Грязеотделитель заднего стекла |
| R8 | – | – |
| R9 | – | Отпирание задней двери |
| R10 | – | – |
| R11 | – | Двигатель вентилятора |
| R12 | – | – |
| R13 | – | – |
ПРОЧИТАЙТЕ Ford Expedition U324 (2007-2008) – блок предохранителей и реле
Блок предохранителей в моторном отсеке
| Нет. | Ампер [A] | описание |
| 1 | – | – |
| 2 | 40 | Предохранители (салон) №: 12, 13, 17, 37, 51 |
| 3 | 20 | Interruttore di Accensione |
| 4 | 20 | Реле топливного насоса |
| 5 | 10 | Keep Alive Power (PCM), электромагнит, который контролирует вентиляцию контейнера с выбросами паров (EVAP). |
| 6 | 15 | Генератор, разъем канала передачи данных (DLC) |
| 7 | 10 | Реле фонарей заднего хода |
| 8 | 15 | Реле дальнего света |
| 9 | 40 | Предохранители (салон): n. 1, 2, 3, 14 |
| 10 | 30 | Предохранители (салон): n. 7, 19, 22, 25, 34, 40, 45 |
| 11 | 30 | Реле стартера |
| 12 | 30 | Модуль антиблокировочной тормозной системы (АБС) |
| 13 | 30 | Реле обдува двигателя |
| 14 | 10 | Реле мощности модуля управления ЭБУ (PCM) |
| 15 | 20 | Модуль антиблокировочной тормозной системы (АБС) |
| 16 | 30 | Реле управления вентилятором низкой скорости |
| 17 | 50 | Реле управления высокоскоростным вентилятором |
| 18 | 20 | Реле дневных ходовых огней, реле отключения ближнего света |
| 19 | 20 | Модуль системы контроля давления в шинах (TPMS) |
| 22 | 10 | Топливные форсунки, модуль управления коробкой передач (PCM) |
| 23 | 10 | Световой луч вправо |
| 24 | 10 | Реле муфты кондиционера |
| 25 | 10 | Световой луч слева |
| 26 | 10 | Клапан паровой заслонки топлива (EVAP), лямбда-зонд с подогревом (HO2S), реле фонарей заднего хода, рециркуляция выхлопных газов (EGR), шаговый двигатель, датчик массового расхода воздуха/температуры воздуха на впуске (MAF/IAT), датчик диапазона коробки передач (TR), педаль Позиционный переключатель, напольный рычаг переключения передач |
| 27 | – | – |
| 28 | 15 | Модуль управления силовым агрегатом (PCM) |
| 29 | 15 | (Катушка в вилке) |
| 35 | 10 | Модуль управления силовым агрегатом (PCM) |
| Реле | ||
| R1 | – | Переключение |
| R2 | – | – |
| R3 | – | – |
| R4 | – | Управление вентилятором (макс.) |
| R5 | – | – |
| R6 | – | Луче ди Ретромарсия |
| R7 | – | Топливный насос |
| R8 | – | Светофор |
| R9 | – | Питание модуля управления ЭБУ (PCM) |
| R10 | – | Управление вентилятором (мин.) |
| R11 | – | Аввиаменто |
| R12 | – | Дневные ходовые огни (ДХО) |
| R13 | – | Прохождение огней |
| R14 | – | Муфта кондиционера |
| R15 | – | – |
| R16 | – | – |
| R17 | – | – |
| Диод | ||
| D1 | – | Охлаждающий вентилятор |
| D2 | – | Топливный насос |
| D3 | – | Главная |
