Форд Куга (2019-2022) — блок предохранителей

Ford Kuga — Схема блока предохранителей

Год производства: 2019, 2020, 2021, 2022.

Предохранители прикуривателя (электророзетка) Форд Куга Это предохранители 62 (перед) и 61 (багажник)В блоке предохранителей в моторном отсеке. О моделях Я 2021 2022 это предохранители 71 (перед) и 61 (багажник) В блоке предохранителей в моторном отсеке.

Автомобили, выпущенные с 02.12.2019 по 27.09.2020.

Положение

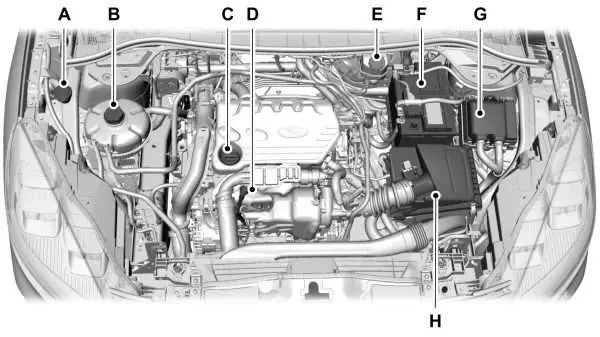

В таблице выше блок предохранителей отмечен буквой G.

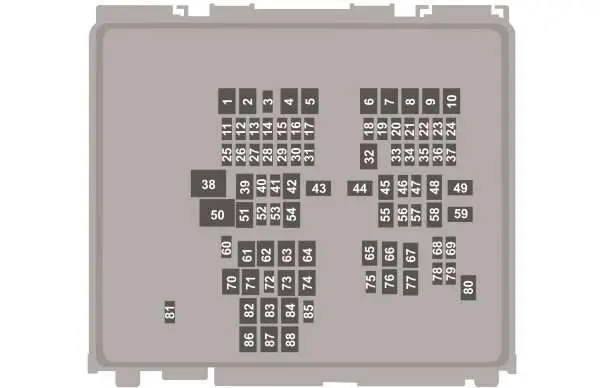

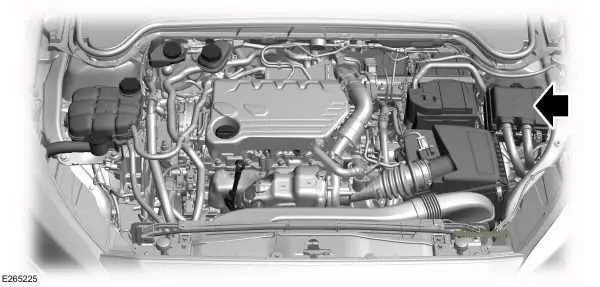

Блок предохранителей в моторном отсеке

Номер	Ампер [A]	описание
1	30	Подогреватель топливного фильтра (дизель).
2	40	Обогрев лобового стекла, левая сторона.
3	10	Не используется (резерв).
4	60	Дополнительный отопитель (бензин, дизель).
5	40	Дополнительный отопитель (бензин, дизель).
6	40	Дополнительный отопитель (бензин, дизель).
7	40	Обогрев лобового стекла, правая сторона.
8	–	Не используется.
9	60	Модуль свечей накаливания (Дизель).
10	30	Доброжелательность.
11	15	Модуль управления силовым агрегатом.
12	15	Модуль управления силовым агрегатом.
13	15	Модуль управления силовым агрегатом.
14	15	Модуль управления силовым агрегатом.
15	15	Модуль управления силовым агрегатом (Дизель).
16	–	Не используется.
17	20	Замок рулевой колонки.
18	10	Модуль управления силовым агрегатом.
19	10	Модуль антиблокировочной системы тормозов.
20	5	Модуль управления дозированием (Дизель).
21	5	Подогреватель топлива.
22	5	Электронный модуль управления аккумулятором (гибридный блок).
23	5	Кольцевой индикатор зарядного порта (гибридное устройство).
24	20	Усилитель звука.
25	20	Подогреватель напорной линии (Дизель).
26	10	Модуль регулятора дозирования (Дизель).
27	20	Подогреватель бака (дизель).
28	10	Переключатель включения/выключения тормоза; Переключатель фар в сборе.
29	5	Модуль управления силовым агрегатом (гибридный привод).
30	10	Масляный насос коробки передач (гибридная коробка передач).
31	5	Электронная система гидроусилителя руля.
32	30	Модуль управления системами кузова.
33	10	Система помощи при парковке с фронтальной камерой; Задняя камера; Система контроля слепых зон; Адаптивная система круиз-контроля.
34	10	Регулировка угла наклона фар.
35	15	Подогрев руля.
36	10	Модуль управления силовым агрегатом (гибридный привод); Модуль управления коробкой передач (Дизель).
37	20	Акустический сигнал.
38	40	Двигатель вентилятора.
39	–	Не используется.
40	15	Не используется (резерв).
41	20	Усилитель звука.
42	30	Сиденье водителя с электрорегулировкой.
43	50	Электрический водяной насос (гибридный привод).
44	40	Модуль буксировки прицепа.
45	30	Пассажирское сиденье с электрорегулировкой.
46	20	Не используется (резерв).
47	20	Сиденья с подогревом.
48	40	Регулирующие клапаны антиблокировочной системы.
49	60	Насос управления антиблокировочной системой.
50	60	Ventilatore
51	30	Люк.
52	5	Преобразователь постоянного тока в постоянный (гибридный инвертор).
53	10	Модуль управления зарядкой аккумулятора (гибридный блок).
54	–	Не используется.
55	20	Модуль управления коробкой передач (Дизель).
56	–	Не используется.
57	10	Диагностический разъем.
58	40	Дополнительная электрораспределительная коробка (гибридный блок).
59	40	Модуль управления системами кузова.
60	–	Не используется.
61	20	Розетка в заднем багажном отделении.
62	20	Розетка консоли.
63	30	Не используется (резерв).
64	30	Электрооткрытие/закрытие задних дверей кузова.
65	–	Не используется.
66	20	Модуль подогрева задних сидений.
67	20	Подогреватель топлива.
68	5	Датчик массового расхода воздуха и датчик температуры всасываемого воздуха (бензин).
69	15	Топливная форсунка (бензин, гибридная тяга).
70	20	Розетка на задней консоли.
71	20	Розетка в отсеке мультимедийной системы.
72	20	Задний стеклоочиститель.
73	–	Не используется.
74	30	Мотор стеклоочистителя.
75	10	Не используется (резерв).
76	30	Обогреватель заднего стекла.
77	–	Не используется.
78	10	Муфта кондиционера.
79	10	Лавафари.
80	20	Топливный насос.
81	10	Насос заднего омывателя.
82	40	Преобразователь тока.
83	–	Не используется.
84	40	Модуль управления тяговым поездом.
85	5	Датчик дождя.
86	–	Не используется.
87	–	Не используется.
88	–	Не используется.

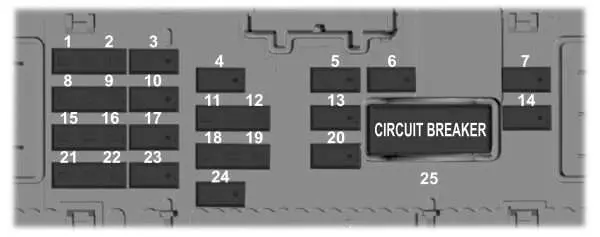

Блок предохранителей в салоне Блок предохранителей находится под бардачком.

Номер	Ампер [A]	описание
1	5	Дополнительный модуль управления системой безопасности.
2	5	Подогрев задних сидений.
3	10	Модуль управления системой активной помощи при парковке.
4	10	Выключатель.
5	20	Зацепка; Разблокировка.
6	10	Люк преобразователь постоянного тока.
7	30	Модуль пассажирской двери.
8	5	Не используется.
9	5	Электрохромное зеркало; Модуль обработки изображений А; Индикатор отключения подушки безопасности пассажира.
10	10	Модуль блока управления телематической системой.
11	5	Электрооткрытие/закрытие задних дверей кузова; Модуль управления функцией открывания/закрывания задних дверей кузова без помощи рук.
12	5	Центральный модуль управления сигнализацией.
13	15	Замок водительской двери; Замки для открытия дверей для детей.
14	30	Модуль водительской двери.
15	15	Не используется (резерв).
16	15	Не используется (резерв).
17	15	СИНХРОНИЗАЦИЯ; Приемопередающий модуль; Интегрированная панель управления.
18	7,5	Проекционный дисплей по модулю; Модуль беспроводной зарядки аксессуаров.
19	7,5	Сирена сигнализации с батарейным питанием.
20	10	Не используется (резерв).
21	7,5	Система отопления, вентиляции и кондиционирования; Электронная форма обмена.
22	7,5	Приборная доска; Модульный шлюз; Модуль управления рулевой колонкой.
23	20	Звук команды.
24	20	Не используется (резерв).
25	30	Не используется (резерв).

ПРОЧИТАЙТЕ Ford Focus Electric (2012-2015) – блок предохранителей и реле

Автомобили выпущенные с 08.02.2021 по 21.06.2021

Положение

Блок предохранителей в моторном отсеке

Блок предохранителей в салоне Блок предохранителей находится под бардачком. Блок предохранителей в моторном отсеке

Номер	Ампер [A]	описание
1	30	Подогреватель топливного фильтра (дизель).
2	40	Обогрев лобового стекла, левая сторона.
3	10	Не используется (резерв).
4	60	Дополнительный отопитель (бензин, дизель).
5	40	Дополнительный отопитель (бензин, дизель).
6	40	Дополнительный отопитель (бензин, дизель).
7	40	Обогрев лобового стекла, правая сторона.
8	–	Не используется.
9	60	Модуль свечей накаливания (Дизель).
10	30	Доброжелательность.
11	15	Модуль управления силовым агрегатом.
12	15	Модуль управления силовым агрегатом.
13	15	Модуль управления силовым агрегатом.
14	15	Модуль управления силовым агрегатом.
15	15	Модуль управления силовым агрегатом (Дизель).
16	–	Не используется.
17	20	Замок рулевой колонки.
18	10	Модуль управления силовым агрегатом.
19	10	Модуль антиблокировочной системы.
20	5	Модуль управления дозированием (Дизель).
21	5	Подогреватель топлива.
22	5	Электронный модуль управления аккумулятором (гибридный блок).
23	5	Кольцевой индикатор зарядного порта (гибридное устройство).
24	20	Усилитель звука.
25	20	Подогреватель напорной линии (Дизель).
26	10	Модуль регулятора дозирования (Дизель).
27	20	Подогреватель бака (дизель).
28	10	Переключатель включения/выключения тормоза; Переключатель фар в сборе.
29	5	Модуль управления силовым агрегатом (гибридный привод).
30	10	Масляный насос коробки передач (гибридная коробка передач).
31	5	Электронная система гидроусилителя руля.
32	30	Модуль управления системами кузова.
33	10	Система помощи при парковке с фронтальной камерой; Задняя камера; Система контроля слепых зон; Адаптивный круиз-контроль.
34	10	Регулировка угла наклона фар.
35	15	Подогрев руля.
36	10	Модуль управления силовым агрегатом (гибридный привод); Модуль управления коробкой передач (Дизель).
37	20	Акустический сигнал.
38	40	Двигатель вентилятора.
39	–	Не используется.
40	15	Не используется (резерв).
41	20	Усилитель звука.
42	30	Сиденье водителя с электрорегулировкой.
43	50	Электрический водяной насос (гибридный привод).
44	40	Модуль буксировки прицепа.
45	30	Пассажирское сиденье с электрорегулировкой.
46	20	Не используется (резерв).
47	20	Сиденья с подогревом.
48	40	Регулирующие клапаны антиблокировочной системы.
49	60	Насос управления антиблокировочной системой.
50	60	Ventilatore
51	30	Люк.
52	5	USB-зарядное устройство в задней консоли.
53	10	Модуль управления зарядкой аккумулятора (гибридный блок).
54	–	Не используется.
55	20	Модуль управления коробкой передач (Дизель).
56	5	Преобразователь постоянного тока в постоянный (гибридный инвертор).
57	10	Диагностический разъем.
58	40	Дополнительная электрораспределительная коробка (гибридный блок).
59	40	Модуль управления кузовными системами.
60	–	Не используется.
61	20	Розетка в заднем багажном отделении.
62	20	Не используется (резерв).
63	30	Не используется (резерв).
64	30	Электрооткрытие/закрытие задних дверей кузова.
65	–	Не используется.
66	20	Модуль подогрева задних сидений.
67	20	Подогреватель топлива.
68	5	Датчик массового расхода воздуха и датчик температуры всасываемого воздуха (бензин).
69	15	Топливная форсунка (бензин, гибридная тяга).
70	20	Розетка на передней консоли.
71	20	Розетка в отсеке мультимедийной системы.
72	20	Задний стеклоочиститель.
73	–	Не используется.
74	30	Мотор стеклоочистителя.
75	10	Не используется (резерв).
76	30	Обогреватель заднего стекла.
77	–	Не используется.
78	10	Муфта кондиционера.
79	10	Лавафари.
80	20	Топливный насос.
81	10	Насос заднего омывателя.
82	40	Не используется (резерв).
83	–	Не используется.
84	40	Модуль управления тяговым поездом.
85	5	Датчик дождя.
86	–	Не используется.
87	–	Не используется.
88	–	Не используется.

Блок предохранителей в салоне Блок предохранителей находится под бардачком.

Номер	Ампер [A]	описание
1	5	Дополнительный модуль управления системой безопасности.
2	5	Подогрев задних сидений.
3	10	Модуль управления системой активной помощи при парковке.
4	10	Выключатель.
5	20	Зацепка; Разблокировка.
6	10	Люк на крыше; преобразователь постоянного тока.
7	30	Модуль пассажирской двери.
8	5	Не используется.
9	5	Электрохромное зеркало; Модуль обработки изображений А; Сигнальная лампа подушки безопасности пассажира выключена.
10	10	Модуль блока управления телематической системой.
11	5	Электрооткрытие/закрытие задних дверей кузова; Модуль управления функцией открывания/закрывания задних дверей кузова без помощи рук.
12	5	Центральный модуль управления сигнализацией.
13	15	Замок водительской двери; Замки для открытия дверей для детей.
14	30	Модуль водительской двери.
15	15	Не используется (резерв).
16	15	Не используется (резерв).
17	15	СИНК; Приемопередающий модуль; Интегрированная панель управления.
18	7,5	Проекционный дисплей по модулю; Модуль беспроводной зарядки аксессуаров.
19	7,5	Сирена сигнализации с батарейным питанием.
20	10	Не используется (резерв).
21	7,5	Система отопления, вентиляции и кондиционирования; Электронная форма обмена.
22	7,5	Приборная доска; Поддержка модулей; Модуль управления рулевой колонкой.
23	20	Звук команды.
24	20	Неиспользованный (запасной).
25	30	Не используется (резерв).

ЧИТАЙТЕ Ford Fiesta (2011-2017) – блок предохранителей и реле

Автомобили, выпущенные в период с 22.06.2021 по 15.05.2022.

Положение

Блок предохранителей в моторном отсеке

Блок предохранителей в салоне Блок предохранителей расположен под перчаточным ящиком. Блок предохранителей в моторном отсеке

Номер	Ампер [A]	описание
1	30	Подогреватель топливного фильтра (дизель).
2	40	Обогрев лобового стекла, левая сторона.
3	10	Не используется (резерв).
4	60	Дополнительный отопитель (бензин, дизель).
5	40	Дополнительный отопитель (бензин, дизель).
6	40	Дополнительный отопитель (бензин, дизель).
7	40	Обогрев лобового стекла, правая сторона.
8	–	Не используется.
9	60	Модуль свечей накаливания (Дизель).
10	30	Доброжелательность.
11	15	Модуль управления силовым агрегатом.
12	15	Модуль управления силовым агрегатом.
13	15	Модуль управления силовым агрегатом.
14	15	Модуль управления силовым агрегатом.
15	15	Модуль управления силовым агрегатом (Дизель).
16	–	Не используется.
17	20	Замок рулевой колонки.
18	10	Модуль управления силовым агрегатом.
19	10	Модуль антиблокировочной системы.
20	5	Модуль управления дозированием (Дизель).
21	5	Подогреватель топлива.
22	5	Электронный модуль управления аккумулятором (гибридный блок).
23	5	Кольцевой индикатор зарядного порта (гибридное устройство).
24	20	Усилитель звука.
25	20	Подогреватель напорной линии (Дизель).
26	10	Модуль регулятора дозирования (Дизель).
27	20	Подогреватель бака (дизель).
28	10	Переключатель включения/выключения тормоза; Переключатель фар в сборе.
29	5	Модуль управления силовым агрегатом (гибридный привод).
30	10	Масляный насос коробки передач (гибридная коробка передач).
31	5	Электронная система гидроусилителя руля.
32	30	Модуль управления системами кузова.
33	10	Передняя камера системы помощи при парковке; Задняя камера; Система контроля слепых зон; Адаптивный круиз-контроль.
34	10	Регулировка угла наклона фар.
35	15	Подогрев руля.
36	10	Модуль управления силовым агрегатом (гибридный привод); Модуль управления коробкой передач (Дизель).
37	20	Акустический сигнал.
38	40	Двигатель вентилятора.
39	–	Не используется.
40	–	Не используется.
41	20	Усилитель звука.
42	30	Сиденье водителя с электрорегулировкой.
43	50	Электрический водяной насос (гибридный привод).
44	40	Модуль буксировки прицепа.
45	30	Пассажирское сиденье с электрорегулировкой.
46	20	Неиспользованный (запасной).
47	20	Сиденья с подогревом.
48	40	Регулирующие клапаны антиблокировочной системы.
49	60	Насос управления антиблокировочной системой.
50	60	Ventilatore
51	30	Люк.
52	5	USB-зарядное устройство в задней консоли.
53	10	Модуль управления зарядкой аккумулятора (гибридный блок).
54	–	Не используется.
55	20	Модуль управления коробкой передач (Дизель).
56	5	Преобразователь постоянного тока в постоянный (гибридный инвертор).
57	10	Диагностический разъем.
58	40	Дополнительная электрораспределительная коробка (гибридный блок).
59	40	Модуль управления кузовными системами.
60	–	Не используется.
61	20	Розетка в заднем багажном отделении.
62	20	Неиспользованный (запасной).
63	30	Не используется (резерв).
64	30	Электрооткрытие/закрытие задних дверей кузова.
65	–	Не используется.
66	20	Модуль подогрева задних сидений.
67	20	Подогреватель топлива.
68	5	Датчик массового расхода воздуха и датчик температуры всасываемого воздуха (бензин).
69	15	Топливная форсунка (бензин, гибридная тяга).
70	–	Не используется.
71	20	Розетка в отсеке мультимедийной системы.
72	20	Задний стеклоочиститель.
73	–	Не используется.
74	30	Мотор стеклоочистителя.
75	10	Не используется (резерв).
76	30	Обогреватель заднего стекла.
77	–	Не используется.
78	10	Муфта кондиционера.
79	10	Лавафари.
80	20	Топливный насос.
81	10	Насос заднего омывателя.
82	40	Не используется (резерв).
83	–	Не используется.
84	40	Модуль управления тяговым поездом.
85	5	Датчик дождя.
86	–	Не используется.
87	–	Не используется.
88	–	Не используется.

Блок предохранителей в салоне Блок предохранителей находится под бардачком.

Номер	Ампер [A]	описание
1	5	Модуль управления дополнительной системой безопасности.
2	5	Подогрев задних сидений.
3	10	Модуль управления системой активной помощи при парковке.
4	10	Выключатель.
5	20	Зацепка; Разблокировка.
6	10	Мансардное окно.
7	30	Модуль пассажирской двери.
8	5	Не используется.
9	5	Электрохромное зеркало; Модуль обработки изображений А; Сигнальная лампа подушки безопасности пассажира выключена.
10	10	Модуль блока управления телематической системой.
11	5	Электрооткрытие/закрытие задних дверей кузова; Модуль управления функцией открывания/закрывания задних дверей кузова без помощи рук.
12	5	Центральный модуль управления сигнализацией.
13	15	Замок водительской двери; Замки для открытия дверей для детей.
14	30	Модуль водительской двери.
15	15	Не используется (резерв).
16	15	Неиспользованный (запасной).
17	15	СИНК; Приемопередающий модуль; Интегрированная панель управления.
18	7,5	Проекционный дисплей по модулю; Модуль беспроводной зарядки аксессуаров.
19	7,5	Сирена сигнализации с батарейным питанием.
20	10	Неиспользованный (запасной).
21	7,5	Система отопления, вентиляции и кондиционирования; Электронная форма обмена.
22	7,5	Приборная доска; Поддержка модулей; Модуль управления рулевой колонкой.
23	20	Аудиоблок.
24	20	Неиспользованный (запасной).
25	30	Не используется (резерв).

ПРОЧИТАЙТЕ Ford Ranger (1993-1997) – блок предохранителей и реле

Добавлено

17 января 2024

in
