Ford Kuga (2013-2015) — Блок предохранителей
Содержание
Ford Kuga — Схема блока предохранителей
Год производства: 2013, 2014, 2015.
фузибили прикуриватель (электрическая розетка) это предохранитель F61 (прикуриватель), выход электропитания) в блоке предохранителей на панели приборов, предохранители F15 (передний прикуриватель/розетка), F17 (задняя розетка, если имеется) и F18 (центральная розетка) в блоке предохранителей в моторном отсеке, а также предохранители F27 (питание в багажнике). розетка) в блоке предохранителей багажника.
Расположение блока предохранителей
Пассажирский салон

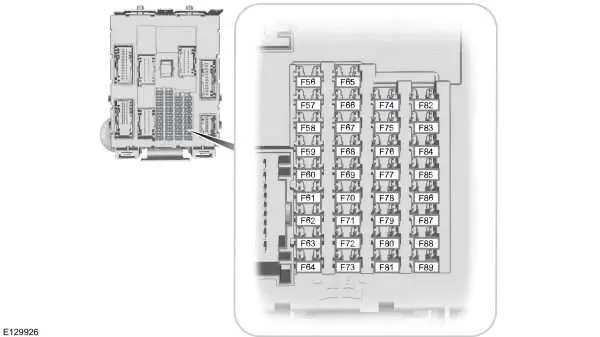

Панель предохранителей находится с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).
Вано моторе

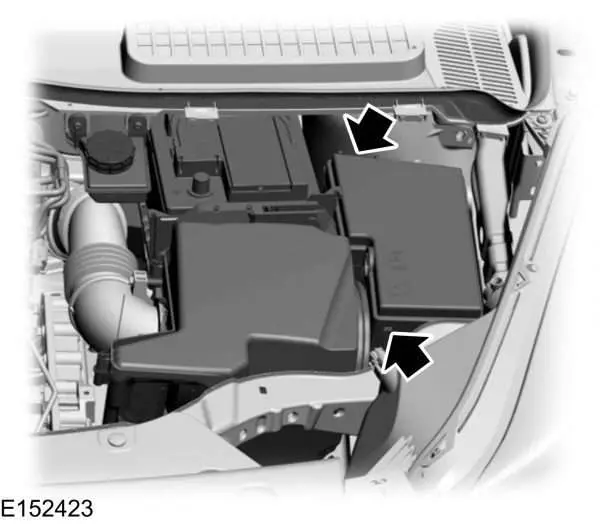

Распределительная коробка расположена в моторном отсеке (слева).
Багажное отделение

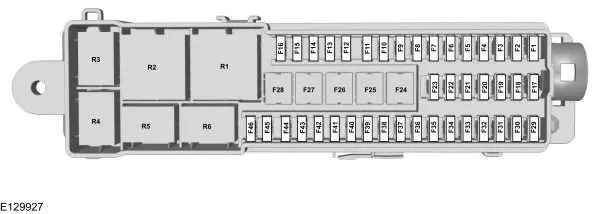

Панель предохранителей находится в багажнике, за нишей со стороны пассажира.
2013
Пассажирский салон
Назначение предохранителей в салоне (2013 г.)
| Номер | Ампер [A] | описание |
|---|---|---|
| 56 | 20A | Заправка топливного насоса; Индикатор массы воздуха. |
| 57 | – | Не используется |
| 58 | – | Не используется |
| 59 | 5A | Пассивный противоугонный передатчик-приемник |
| 60 | 10 | Внутреннее освещение; Комплект переключателей водительской двери; Подсветка бардачка; Сборка переключателя потолочной консоли. |
| 61 | 20A | Более легкий; Розетка. |
| 62 | 5A | Модуль датчика дождя; Зеркало собственного образа. |
| 63 | – | Не используется |
| 64 | – | Не используется |
| 65 | 10 | Отпирание задней двери |
| 66 | 20A | Дверь водителя разблокирует электропитание; Двойной замок. |
| 67 | 7,5 | СИНХ®; Многофункциональный дисплей; Модуль системы глобального позиционирования. |
| 68 | – | Не используется |
| 69 | 5A | Приборная доска |
| 70 | 20A | Централизованная блокировка и разблокировка |
| 71 | 10 | Головка управления отоплением (кондиционер с ручным управлением); Автоматический электронный контроль температуры Duel. |
| 72 | 7,5 | Модуль маховика |
| 73 | 5A | Разъем для передачи данных |
| 74 | 15A | Блок питания дальнего света фар |
| 75 | 15A | Блок питания противотуманных фар |
| 76 | 10 | Блок питания фонарей заднего хода |
| 77 | 20A | Блок питания омывателя лобового стекла |
| 78 | 5A | Замок зажигания, кнопка запуска |
| 79 | 15A | Радио; DVD-плеер навигации; Сенсорный экран; Аварийный выключатель освещения; Выключатель дверного замка. |
| 80 | 20A | Крышный источник питания |
| 81 | 5A | Радиочастотный приемник |
| 82 | 20A | Реле дель лавакристалло |
| 83 | 20A | Центральный замок |
| 84 | 20A | Питание для разблокировки двери; Двойной замок. |
| 85 | 7,5 | Interruttore di Accensione |
| 86 | 10 | Модульная подушка безопасности; Система классификации пассажиров; Индикатор отключения подушки безопасности пассажира. |
| 87 | – | Не используется |
| 88 | – | Не используется |
| 89 | – | Не используется |

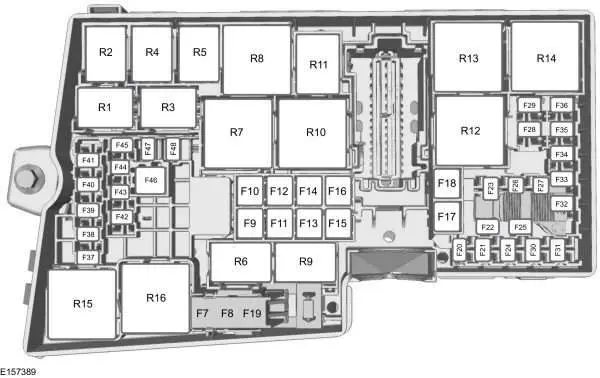

Вано моторе
Назначение предохранителей в комбинации приборов (2013 г.)
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | – | Не используется |
| F2 | – | Не используется |
| F3 | – | Не используется |
| F4 | – | Не используется |
| F5 | – | Не используется |
| F6 | – | Не используется |
| F7 | 40 А** | Антиблокировочная система; Насос с электронной программой стабилизации. |
| F8 | 30А ** | Электронный клапан программы стабилизации |
| F9 | – | Не используется |
| F10 | 40 А** | Двигатель вентилятора отопителя |
| F11 | – | Не используется |
| F12 | 30А ** | Предохранитель реле модуля управления коробкой передач |
| F13 | 30А ** | Реле стартера |
| F14 | 25А ** | Электропривод заднего стекла (без управления дверями) |
| F15 | 20А ** | Передняя зажигалка; Розетка. |
| F16 | 25А ** | Лобовое стекло (без дверного контроллера) |
| F17 | 20А ** | Задняя розетка |
| F18 | 20А ** | Центральная розетка |
| F19 | 5A * | Антиблокировочная система; Электронная система стабилизации. |
| F20 | 15 А * | Корно |
| F21 | 5A * | Interruttore della Luce |
| F22 | 15 А * | Система мониторинга батареи |
| F23 | 5A * | Катушки реле |
| F24 | 5A * | Модуль переключателя света |
| F25 | 10 А * | Наружное зеркало с электроприводом (без дверного контроллера) |
| F26 | 5A * | Сила жизнеобеспечения |
| F27 | 15 А * | Муфта кондиционера |
| F28 | 10 А * | Мощность автомобиля – топливная форсунка |
| F29 | 2 5А* | Обогреватель заднего стекла |
| F30 | – | Не используется |
| F31 | 5A * | Вентилятор охлаждения масла трансмиссии (специально для Ближнего Востока) |
| F32 | 15 А * | Мощность автомобиля |
| F33 | 10 А * | Мощность автомобиля 2 |
| F34 | 10 А * | Мощность автомобиля 3 |
| F35 | 15 А * | Мощность автомобиля 4 |
| F36 | 5A * | Активные сетчатые шторы |
| F37 | 10 А * | Датчик классификации пассажиров; Питание индикатора отключения подушки безопасности пассажира. |
| F38 | 5A * | Модуль управления двигателем; Подача питания на модуль управления коробкой передач. |
| F39 | 5A * | Дневной свет; Подача зажигания на модуль управления фарами. |
| F40 | 5A * | Электронный усилитель руля |
| F41 | 20A * | Модуль управления кузовными системами |
| F42 | 15 А * | Задний стеклоочиститель |
| F43 | 15 А * | Питание блока управления фарами |
| F44 | 15 А * | Передние противотуманные фары для дневных ходовых огней |
| F45 | – | Не используется |
| F46 | 50А ** | Интеллектуальные модули электродвигателей стеклоочистителей |
| F47 | – | Не используется |
| F48 | 5A * | Клавиатура |
| R1 | – | Не используется |
| R2 | Микротрансмиттер | Корно |
| R3 | – | Вентилятор охлаждения масла трансмиссии (специально для Ближнего Востока) |
| R4 | – | Дневные передние противотуманные фары |
| R5 | – | Не используется |
| R6 | – | Не используется |
| R7 | – | Не используется |
| R8 | Мини-реле | Вспомогательное реле задержки |
| R9 | – | Не используется |
| R10 | Мини-реле | Реле стартера |
| R11 | Микротрансмиттер | Муфта кондиционера |
| R12 | Силовое реле | Охлаждающий вентилятор |
| R13 | Мини-реле | Вентилятор отопителя |
| R14 | Мини-реле | Реле управления двигателем |
| R15 | Силовое реле | Обогрев заднего стекла |
| R16 | Силовое реле | Включение 15 |
| *Мини-предохранители ** Патронные предохранители |
Багажник
Назначение предохранителей в багажнике (2013 г.)
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 5A | Функция громкой связи для открытия/закрытия задних дверей кузова. |
| F2 | 10A | Бесключевой автомобильный модуль |
| F3 | 5A | Бесключевые дверные ручки автомобиля |
| F4 | 25A | Блок управления левой передней дверью |
| F5 | 25A | Блок управления передней правой двери |
| F6 | 25A | Блок управления левой задней дверью |
| F7 | 25A | Блок управления правой дверью багажника |
| F8 | – | Не используется |
| F9 | 25A | Мотор водительского сиденья |
| F10 | – | Не используется |
| F11 | 5A | Питание катушки заднего реле зажигания |
| F12 | 10A | Система отопления, вентиляции и кондиционирования воздуха (автомобили с системой старт/стоп) |
| F13 | 5A | Панель приборов (автомобили с системой старт/стоп) |
| F14 | 7,5A | Система отображения информации и бытовой электроники; Система СИНЦ; Модуль системы спутникового позиционирования (автомобили с системой старт-стоп). |
| F15 | 15A | Аудиосистема (автомобили с системой старт/стоп) |
| F16 | – | Не используется |
| F17 | – | Не используется |
| F18 | – | Не используется |
| F19 | – | Не используется |
| F20 | – | Не используется |
| F21 | – | Не используется |
| F22 | – | Не используется |
| F23 | – | Не используется |
| F24 | 30A | Дополнительные розетки переменного/постоянного тока |
| F24 | 20A | Дополнительные задние розетки |
| F25 | 25A | Электрическое открывание/закрытие задних дверей кузова |
| F26 | 40A | Аксессуары, модуль буксировки прицепа |
| F27 | 20A | Дополнительные розетки в багажнике |
| F28 | – | Не используется |
| F29 | 5A | Система контроля слепых зон; Датчик передней камеры; Адаптивная система круиз-контроля; Камера заднего вида с активной системой помощи при парковке; Сигнал включения от модуля качества напряжения. |
| F30 | 5A | Система помощи при парковке |
| F31 | – | Не используется |
| F32 | 5A | Сигнал включения от дополнительной розетки постоянного/переменного тока |
| F33 | – | Не используется |
| F34 | 20A | Водительское сиденье с подогревом |
| F35 | 20A | Подогрев пассажирского сиденья |
| F36 | – | Не используется |
| F37 | – | Не используется |
| F38 | – | Не используется |
| F39 | – | Не используется |
| F40 | – | Не используется |
| F41 | – | Не используется |
| F42 | – | Не используется |
| F43 | – | Не используется |
| F44 | – | Не используется |
| F45 | – | Не используется |
| F46 | 10A | Система контроля слепых зон; Датчик передней камеры; Адаптивная система круиз-контроля; Камера заднего вида с активной системой помощи при парковке (автомобили с системой Start-Stop). |
| R1 | Силовое реле | Interruttore di Accensione |
| R2 | – | Не используется |
| R3 | – | Не используется |
| R4 | – | Не используется |
| R5 | – | Не используется |
| R6 | – | Не используется |
2014, 2015
Пассажирский салон
Назначение предохранителей в салоне (2014, 2015)
ЧИТАЙТЕ Ford Transit (2019-2020…) – блок предохранителей
| Номер | Ампер [A] | описание |
|---|---|---|
| F56 | 20 | Топливный насос. |
| F57 | – | Не используется. |
| F58 | – | Не используется. |
| F59 | 5 | Пассивная противоугонная приемопередающая система. |
| F60 | 10 | Внутреннее освещение; Блок переключателя водительской двери; Подсветка бардачка; Узел переключателя консоли на крыше. |
| F61 | – | Не используется. |
| F62 | 5 | Автоматические дворники; Внутреннее зеркало заднего вида с функцией автоматического затемнения. |
| F63 | 10 | Адаптивная система круиз-контроля – передний сенсорный модуль. |
| F64 | – | Не используется. |
| F65 | 10 | Освобождение двери багажника от кузова. |
| F66 | – | Не используется. |
| F67 | 7,5 | Модуль СИНХРОНИЗАЦИИ; Передний интерфейсный модуль управления/дисплея; Модуль системы спутникового позиционирования. |
| F68 | 15 | Электроблокировка рулевой колонки. |
| F69 | 5 | Набор индикаторов. |
| F70 | – | Не используется. |
| F71 | 10 | Блок управления системой отопления и кондиционирования с ручной регулировкой; Двухзонная автоматическая электронная система контроля температуры. |
| F72 | 7,5 | Модуль маховика. |
| F73 | 7,5 | Диагностический разъем; Сирена сигнализации с батарейным питанием. |
| F74 | 15 | Стоп-сигнал. |
| F75 | 15 | Задний противотуманный фонарь |
| F76 | 10 | Реверсивный свет. |
| F77 | 20 | Насос омывателя лобового стекла. |
| F78 | 5 | Выключатель. Выключатель. |
| F79 | 15 | Командное аудио; DVD-плеер навигационной системы; Сенсорный экран; Аварийный выключатель освещения; Выключатель дверного замка. |
| F80 | 20 | Люк. |
| F81 | 5 | Радиочастотный приемник; Внутренний датчик движения. |
| F82 | 20 | Насос омывателя лобового стекла. |
| F83 | 20 | Центральный замок. |
| F84 | – | Не используется. |
| F85 | 7,5 | Выключатель. |
| F86 | 10 | Модуль управления подушками безопасности; Система классификации пассажиров; Индикатор отключения подушки безопасности пассажира |
| F87 | – | Не используется. |
| F88 | – | Не используется. |
| F89 | – | Не используется. |
Вано моторе
Назначение предохранителей в коробке комбинации приборов (2014, 2015 г.в.)
ПРОЧИТАЙТЕ Ford Tourneo Connect (2002–2012) — блок предохранителей
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | – | Не используется. |
| F2 | – | Не используется. |
| F3 | – | Не используется. |
| F4 | – | Не используется. |
| F5 | – | Не используется. |
| F6 | – | Не используется. |
| F7 | 40** | Антиблокировочная система; Электронная система стабилизации. |
| F8 | 30** | Электронная система стабилизации. |
| F9 | 20** | Лавафари. |
| F10 | 40** | Двигатель вентилятора. |
| F11 | 30** | Модуль качества напряжения; Модуль управления системами кузова. |
| F12 | 30** | Модуль управления силовой установкой |
| F13 | 30** | Реле стартера |
| F14 | 40** | Нагревательный элемент лобового стекла с правой стороны. |
| F15 | 20** | Более легкий. Дополнительные розетки. |
| F16 | 40** | Обогреватель левого лобового стекла. |
| F17 | 20** | Дополнительный обогреватель. |
| F18 | – | Не используется. |
| F19 | 5* | Антиблокировочная система; Электронная система стабилизации. |
| F20 | 15* | Акустический сигнал. |
| F21 | 5* | Стоп-сигналы. |
| F22 | 15* | Система контроля батареи. |
| F23 | 5* | Релейные катушки. |
| F24 | 5* | Выключатель. |
| F25 | – | Не используется. |
| F26 | 5* | Питание катушки реле управления двигателем – автомобили с бензиновым двигателем. |
| F26 | 15* | Питание катушки реле управления двигателем — автомобили с дизельным двигателем; Модуль управления коробкой передач – автомобили с дизельным двигателем. |
| F27 | 15* | Муфта кондиционера. |
| F28 | 5* | Адаптивная система круиз-контроля – автомобили с системой Start-Stop. |
| F29 | 25* | Обогрев заднего стекла. |
| F30 | – | Не используется. |
| F31 | – | Не используется. |
| F32 | 15* | Модуль управления двигателем. |
| F33 | 10* | Модуль управления двигателем. |
| F34 | 10* | Модуль управления двигателем. |
| F35 | 15* | Модуль управления двигателем. |
| F36 | 5* | Активные заслонки забора воздуха. |
| F37 | 5* | Питание лампы отключения подушки безопасности пассажира. |
| F38 | 5* | Модуль управления двигателем; Контроллер коробки передач. |
| F39 | 5* | Фары – регулировка фар. |
| F40 | 5* | Электронная система гидроусилителя руля. |
| F41 | 20** | Модуль управления системами кузова. |
| F42 | 15* | Задний стеклоочиститель. |
| F43 | 15* | Fari |
| F44 | 5* | Адаптивная система круиз-контроля – автомобили без системы Start-Stop. |
| F45 | 10* | Нагрев форсунки стиральной машины. |
| F46 | 40** | Автоматические дворники. |
| F47 | – | Не используется. |
| F48 | 15* | Сажевый фильтр испарителя. |
*Мини предохранители **Герметичные соединения предохранителей
| Реле | описание |
|---|---|
| R1 | Не используется. |
| R2 | Акустический сигнал. |
| R3 | Сажевый фильтр испарителя. |
| R4 | Не используется. |
| R5 | Не используется. |
| R6 | Не используется. |
| R7 | Подогрев лобового стекла. |
| R8 | Не используется. |
| R9 | Лавафари. |
| R10 | Аввиаменто |
| R11 | Муфта кондиционера. |
| R12 | Ventilatore |
| R13 | Двигатель вентилятора. |
| R14 | Модуль управления двигателем. |
| R15 | Обогреватель заднего стекла. |
| R16 | Загрузка. |
ПРОЧИТАЙТЕ Ford C-MAX Hybrid (2017-2018) – Блок предохранителей
ботинок
Назначение предохранителей багажника (2014, 2015)
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 5 | Модуль управления функцией открывания/закрывания задних дверей кузова без помощи рук. |
| F2 | 10 | Бесключевой модуль автомобиля. |
| F3 | 5 | Бесключевые дверные ручки автомобиля. |
| F4 | 25 | Блок управления левой передней дверью. |
| F5 | 25 | Блок управления передней правой дверью. |
| F6 | 25 | Блок управления левой задней дверью. |
| F7 | 25 | Блок управления правой дверью багажника. |
| F8 | – | Не используется. |
| F9 | 25 | Мотор водительского сиденья. |
| F10 | – | Не используется. |
| F11 | 5 | Питание катушки заднего реле зажигания. |
| F12 | 10 | Система отопления, вентиляции и кондиционирования воздуха – автомобили с системой Start-Stop. |
| F13 | 5 | Панель приборов – автомобили с системой Start-Stop. |
| F14 | 7,5 | Система отображения информации и бытовой электроники; Модуль СИНХРОНИЗАЦИИ; Модуль спутниковой системы позиционирования – автомобили с системой старт-стоп. |
| F15 | 15 | Аудиоблок – автомобили с системой Start-Stop. |
| F16 | – | Не используется. |
| F17 | – | Не используется. |
| F18 | – | Не используется. |
| F19 | – | Не используется. |
| F20 | – | Не используется. |
| F21 | – | Не используется. |
| F22 | – | Не используется. |
| F23 | – | Не используется. |
| F24 | 30 | Дополнительные розетки переменного/постоянного тока. |
| F24 | 20 | Дополнительные розетки сзади. |
| F25 | 25 | Электрооткрытие/закрытие задних дверей кузова. |
| F26 | 40 | Аксессуары. Модуль буксировки прицепа. |
| F27 | 20 | Дополнительные электрические розетки в багажнике. |
| F28 | – | Не используется. |
| F29 | 5 | Мониторинг слепых зон; Датчик передней камеры; Адаптивная система круиз-контроля; Камера заднего вида с активной системой помощи при парковке; Модуль качества напряжения сигнала зажигания. |
| F30 | 5 | Кнопка системы помощи при парковке. |
| F31 | – | Не используется. |
| F32 | 5 | Сигнал включения питания от вспомогательной розетки постоянного/переменного тока. |
| F33 | – | Не используется. |
| F34 | 20 | Подогрев водительского сиденья. |
| F35 | 20 | Подогрев пассажирского сиденья. |
| F36 | – | Не используется. |
| F37 | – | Не используется. |
| F38 | – | Не используется. |
| F39 | – | Не используется. |
| F40 | – | Не используется. |
| F41 | – | Не используется. |
| F42 | – | Не используется. |
| F43 | – | Не используется. |
| F44 | – | Не используется. |
| F45 | – | Не используется. |
| F46 | 10 | Мониторинг слепых зон; Датчик передней камеры; Адаптивная система круиз-контроля; Камера заднего вида с активной системой помощи при парковке – автомобили с системой Start-Stop. |
| Курьер | описание |
|---|---|
| R1 | Выключатель. |
| R2 | Не используется. |
| R3 | Не используется. |
| R4 | Не используется. |
| R5 | Не используется. |
| R6 | Не используется. |
