Ford C-MAX Hybrid (2017-2018) — Блок предохранителей
Содержание
Ford C-MAX Hybrid — Схема блока предохранителей
Год производства: 2017, 2018.
Предохранители прикуривателей (розетки) это номер предохранителя. 61 (прикуриватель, электрическая розетка второго ряда) в блоке предохранителей приборной панели и предохранитель F27 (розетка багажника).
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей находится с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).
Вано моторе
Распределительная коробка расположена в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажнике, за нишей левого колеса.
Начальные блоки предохранителей
Автомобиль оборудован блоком предохранителей, соединенным с блоком приборной панели.
Второй блок предохранителей подключен к клемме 12-вольтовой аккумуляторной батареи в задней части автомобиля. Они содержат сильноточные предохранители. Если необходимо заменить один из этих предохранителей, обратитесь к авторизованному дилеру.

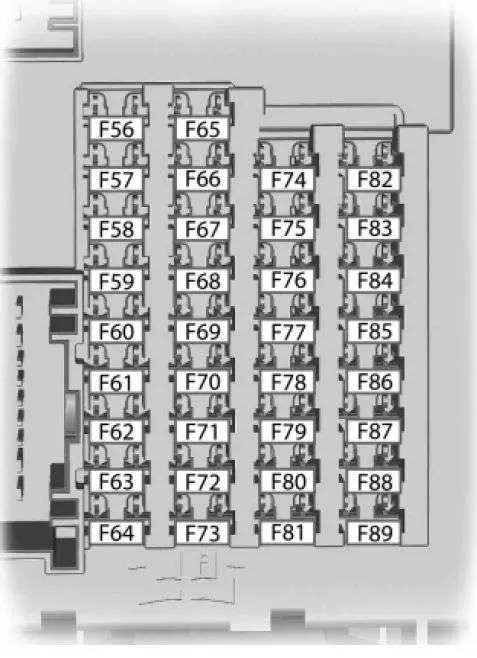

Пассажирский салон
| Номер | Ампер [A] | описание |
|---|---|---|
| F56 | 20A | Заправка топливного насоса. |
| F57 | – | Не используется. |
| F58 | 5A | Неиспользованный (запасной). |
| F59 | 5A | Пассивная противоугонная система. |
| F60 | 10 | Внутренний свет. Комплект переключателей водительской двери. Подсветка бардачка. Блок переключателей верхней консоли. |
| F61 | 20A | Более легкий. Розетка во втором ряду. |
| F62 | 5A | Модуль автоматического стеклоочистителя. Зеркало заднего вида с автоматическим затемнением. |
| F63 | 10 | Не используется (резерв). |
| F64 | – | Не используется. |
| F65 | 10 | Отпирание задней двери. |
| F66 | 20A | Дверь водителя разблокирует электропривод. |
| F67 | 7,5A | Паспорт мобильного телефона (C-MAX Energi). Многофункциональный дисплей. GPS-модуль. Синхронизировать. |
| F68 | 15A | Неиспользованный (запасной). |
| F69 | 5A | Приборная доска. |
| F70 | 20A | Централизованное запирание и электроотпирание. |
| F71 | 7,5A | Модуль кондиционера. |
| F72 | 7,5A | Модуль маховика. |
| F73 | 7,5A | Разъем для передачи данных. Блок питания OBDII. |
| F74 | 15A | Поставка маяков. |
| F75 | 15A | Блок питания противотуманных фар. |
| F76 | 10 | Поменяйте местами питание лампы. |
| F77 | 20A | Моечный насос. |
| F78 | 5A | Замок зажигания, кнопка запуска. |
| F79 | 15A | Радио. Аварийный выключатель освещения. |
| F80 | 20A | Неиспользованный (запасной). |
| F81 | 5A | Мощный солнцезащитный козырек. Выносная приемная антенна. |
| F82 | 20A | Заземление насоса стиральной машины. |
| F83 | 20A | Центральное закрытие на земле. |
| F84 | 20A | Отпирание водительской двери. |
| F85 | 7,5 | Электронный источник питания 15. |
| F86 | 10 | Модуль управления сдерживанием. Индикатор отключения подушки безопасности пассажира. |
| F87 | 15A | Неиспользованный (запасной). |
| F88 | 25A | Неиспользованный (запасной). |
| F89 | – | Не используется. |

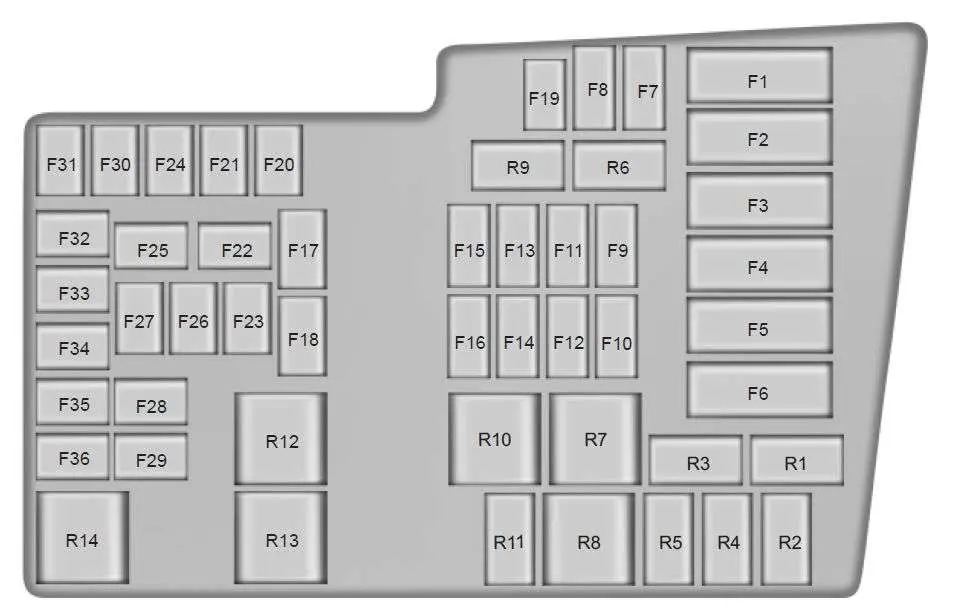

Вано моторе
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 50А Миди | Модуль вентилятора охлаждения. |
| F2 | 50А Миди | Электрический водяной насос. |
| F3 | 50А Миди | Питание блока управления кузовным оборудованием 1. |
| F4 | 50А Миди | Питание блока управления кузовным оборудованием 2. |
| F5 | – | Не используется. |
| F6 | – | Не используется. |
| F7 | 40A | Насос с антиблокировочной системой. |
| F8 | 30A | Клапан антиблокировочной системы. |
| F9 | 40A | Вакуумный насос. |
| F10 | 40A | Двигатель вентилятора отопителя. |
| F11 | 30A | Управление двигателем. |
| F12 | – | Не используется. |
| F13 | 25 | Реле модуля управления коробкой передач. |
| F14 | 20A | Задний стеклоочиститель. |
| F15 | 30A | Питание блока управления кузовным оборудованием KL30. |
| F 16 | 20A | Питание блока управления кузовным оборудованием 15. |
| F17 | 20A | Масляный насос коробки передач (C-MAX Energi). |
| F18 | 20A | Мотор переднего дворника. |
| F19 | 5A | Антиблокировочная система тормозов и модуль электронной системы стабилизации. |
| F20 | 15 | Рог. |
| F21 | 5A | Выключатель стоп-сигнала. |
| F22 | 5A | Мониторинг вакуумного насоса. |
| F23 | 5A | Модуль управления двигателем 15. Модуль управления силовым агрегатом 15. Масляный насос коробки передач 15. |
| F24 | 5A | Релейные катушки. Модуль переключателя света. |
| F25 | 10 | Электронный насос охлаждения двигателя. |
| F26 | 5A | Модуль электронного усилителя руля 15. |
| F27 | 5A | Датчик массового расхода воздуха. |
| F28 | 15A | Модуль управления коробкой передач. |
| F29 | 10 | Электронный компрессор кондиционера. Нагреватель с положительным температурным коэффициентом. |
| F30 | 10 | Модуль управления двигателем. Модуль управления коробкой передач. |
| F31 | 5A | Кольцо освещения дверцы зарядки (C-MAX Energi). |
| F32 | 20A | Мощность автомобиля 2. |
| F33 | 15A | Мощность автомобиля 4. |
| F34 | 10 | Форсунки. |
| F35 | 10 | Мощность автомобиля 3. |
| F36 | 20A | Мощность автомобиля 1. |
| R1 | Микротрансмиттер | Вакуумный насос. |
| R2 | Микротрансмиттер | Рог. |
| R3 | Микротрансмиттер | Управление гибридной силовой установкой. |
| R4 | Микротрансмиттер | Стеклоочиститель передний. |
| R5 | Микротрансмиттер | Вакуумный насос. |
| R6 | Микротрансмиттер | Передний и задний дворник высокого/низкого ветрового стекла. |
| R7 | – | Не используется. |
| R8 | Силовое реле | Питание зажигания. |
| R9 | – | Не используется. |
| R10 | – | Не используется. |
| R11 | – | Не используется. |
| R12 | Силовое реле | Вентилятор. |
| R13 | Мини-реле | Сильфонный нагреватель. |
| R14 | Мини-реле | Реле управления двигателем. |

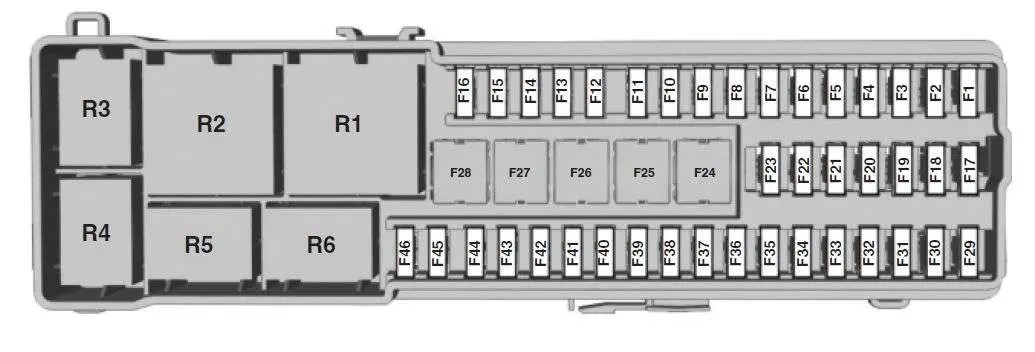

ботинок
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 5A | Входной модуль для заслонки зарядки без помощи рук. |
| F2 | 10 | Бесключевой модуль автомобиля. |
| F3 | 5A | Бесключевые дверные ручки автомобиля. |
| F4 | 25A | Контроллер левой передней двери. |
| F5 | 25A | Управление дверью спереди справа. |
| F6 | 25A | Контроллер левой задней двери. |
| F7 | 25A | Контроллер правой задней двери. |
| F8 | 25A | Мотор пассажирского сиденья. |
| F9 | 25A | Мотор водительского сиденья. |
| F10 | 25A | Обогреватель заднего стекла. |
| F11 | 5A | Реле зажигания. |
| F12 | 15A | Электронный модуль управления аккумулятором. |
| F13 | – | Не используется. |
| F14 | 10 | Зарядное устройство для аккумулятора (C-MAX Energi). |
| F15 | – | Не используется. |
| F 16 | – | Не используется. |
| F17 | 10 | Электронный модуль управления аккумулятором. |
| F18 | 15A | Электронный модуль управления аккумуляторной батареей – вентилятор. |
| F19 | 15A | Вентилятор зарядного устройства (C-MAX Energi). |
| F20 | – | Не используется. |
| F21 | 15A | Умный разъем для передачи данных. |
| F22 | 10 | Активное шумоподавление. |
| F23 | – | Не используется. |
| F24 | 30A | Преобразователь постоянного/переменного тока. |
| F25 | 25A | Карточка электрической нагрузки. |
| F26 | 40A | Зарядное устройство переменного/постоянного тока (C-MAX Energi). |
| F27 | 20A | Загрузочный вывод. |
| F28 | – | Не используется. |
| F29 | 5A | Обнаружение слепых зон. |
| F30 | 5A | Форма помощи при парковке. |
| F31 | 5A | Задняя камера. |
| F32 | 5A | Преобразователь постоянного/переменного тока. |
| F33 | – | Не используется. |
| F34 | 20A | Подогрев водительского сиденья. |
| F35 | 20A | Подогрев пассажирского сиденья. |
| F36 | – | Не используется. |
| F37 | 20A | Прочный солнцезащитный козырек. |
| F38 | – | Не используется. |
| F39 | – | Не используется. |
| F40 | – | Не используется. |
| F41 | – | Не используется. |
| F42 | – | Не используется. |
| F43 | – | Не используется. |
| F44 | – | Не используется. |
| F45 | – | Не используется. |
| F46 | 10 | Система электроснабжения. |
| R1 | Силовое реле | Заднее реле 15. |
| R2 | Мини-реле | Обогреватель заднего стекла. |
| R3 | Микротрансмиттер | Лючок топливного бака (C-MAX Energi). |
| R4 | – | Не используется. |
| R5 | – | Не используется. |
| R6 | Микротрансмиттер | Задний стеклоочиститель. |
