Двигатели Volvo B4184S, B4184S2, B4184S3

Шведские моторостроители в средине 90-х годов разработали и внедрили в производство новую линейку модульных двигателей. Они характеризовались высокой компактностью, простым устройством и, как показало время, долговечностью.

Описание

Модульные 4-цилиндровые двигатели устанавливались с 1995 года на первое поколение Volvo S40 и Volvo V40. Начало новой серии силовых агрегатов положил мотор B4184S. Марка двигателя расшифровывается следующим образом: В – бензин, 4 – количество цилиндров, 18 – округленный объем (1,8 л.), 4 – количество клапанов на цилиндр, S – атмосферный и последняя цифра означает поколение (версию) изделия (в этой модели она отсутствует).

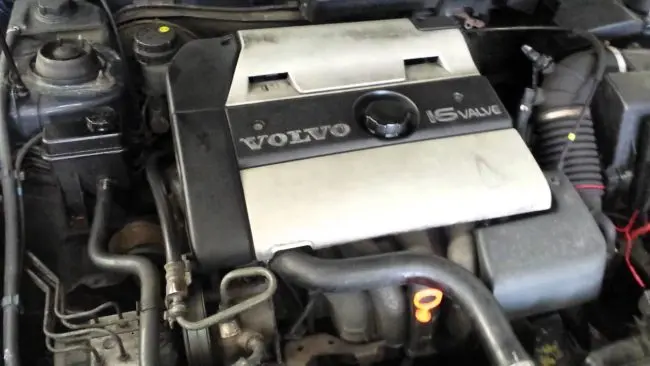

Двигатели Volvo B4184S, B4184S2, B4184S3
Двигатель B4184S

Первенец серии B4184S сконструирован инженерами компании Volvo Group. Выпускался на заводе в г. Скёвде (Skövde), Швеция. Представляет собой бензиновый рядный четырехцилиндровый атмосферник, объемом 1,8 л.

Устанавливался на автомобили Вольво первого поколения S40 и V40 с 1995 по 1999 г.г.

Блок цилиндров изготовлен из алюминия, гильзы – чугунные.

ГБЦ так же алюминиевая, двухсекционная. В нижней секции размещен клапанный механизм и опоры распредвалов. Камеры сгорания полусферические, расположение клапанов V-образное. Клапаны стандартные. Рабочие фаски выпускных клапанов имеют стеллитовое покрытие. Гидравлические толкатели саморегулирующиеся.

Несколько слов о гидрокомпенсаторах. В рассматриваемых модификациях двигателей их нет. Но зачастую в интернете можно найти информацию об их наличии. Чему верить? Ответ простой. Гидрокомпенсаторами оснащались двигатели, в том числе и B4184S, работающие по принципу GDI. В своем модельном ряду они имели индекс М, т.е. не B4184S, а B4184SM. К сожалению, некоторые «знатоки» на эту «мелочь» (букву М) внимания не обращали и заявляли, что гидрокомпенсаторы на двигателе есть. Имея абсолютное сходство во внешнем виде, что и вводило в заблуждение, это были все-таки разные силовые агрегаты.

Поршни стандартные. Шатуны стальные, кованые.

Привод ГРМ ременный. Натяжение ремня автоматическое.

Маслонасос системы смазки установлен на коленчатом вале. Шестеренчатый.

Система питания топливом – инжектор. Управление осуществляется модулем Fenix 5.1.

Двигатели Volvo B4184S, B4184S2, B4184S3
Система питания

где: 1- модуль управления Fenix 5.1; 2- запорный клапан; 3- обратный клапан; 4- электромагнитный клапан; 5- воздушный насос; 6- реле воздушного насоса.

Двигатель B4184S2 стал несколько мощнее своего предшественника.

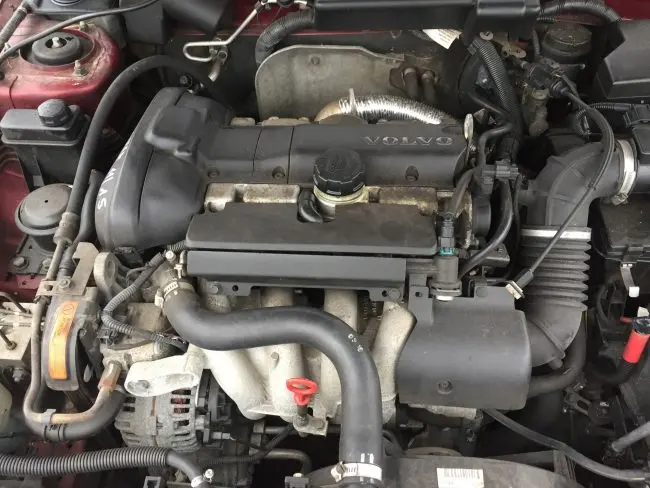

Двигатели Volvo B4184S, B4184S2, B4184S3
B4184S2

Это достигнуто благодаря не большой модернизации. В первую очередь за счет увеличения объема. С этой целью на 2,4 мм был увеличен хода поршня.

Следующее изменение коснулось изменения фаз газораспределения. Их регулировка происходит на впуске в зависимости от параметров работы двигателя. В конечном счете такая модернизация способствовала повышению мощности, крутящего момента, экономии топлива и снижению концентрации выбрасываемых вредных газов.

На свечи устанавливались индивидуальные катушки зажигания.

Двигатель предназначался для установки на автомобили Volvo S40 и Volvo V40 с 1999 по 2004 г.г.

Силовой агрегат третьего поколения B4184S3 изготовлялся с 2001 по 2004 год.

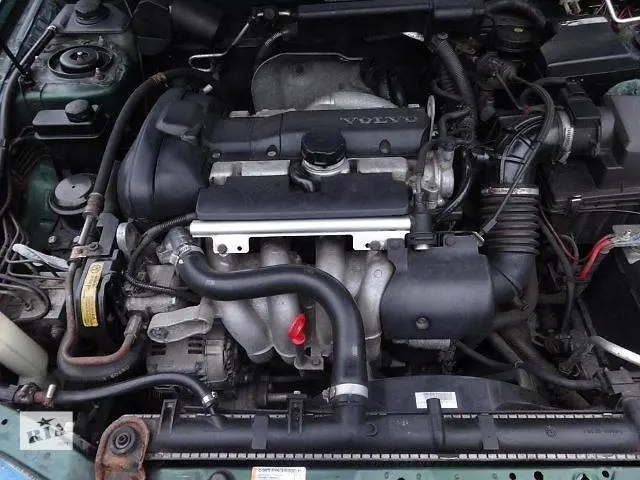

Двигатели Volvo B4184S, B4184S2, B4184S3
B4184S3

От своего предшественника отличался более совершенной системой регулировки фаз газораспределения (CVVT). Изменение позволило существенно повысить эффективность двигателя, и в еще большей степени снизить расход топлива, сократить концентрацию вредных газов в выхлопе.

Второе отличие заключалось в незначительное снижение массы блока цилиндров, что привело к уменьшению веса двигателя.

Мотор устанавливался на автомобили Volvo S40 и Volvo V40.

Технические характеристики

B4184SB4184S2D4184S3
Объем, см³173117831783
Мощность, л.с115122118-125
Крутящий момент, Нм165170170
Степень сжатия10,510,510,5
Блок цилиндровалюминийалюминийалюминий
ГБЦалюминийалюминийалюминий
Количество цилиндров444
Диаметр цилиндра, мм838383
Ход поршня8082,482,4
Привод ГРМременьременьремень
Регулирование фаз газораспределенияНа впуске (VVT)На впуске и выпуске (CVVT)



Клапанов на цилиндр4 (DOHC)4 (DOHC)4 (DOHC)
Наличие гидрокомпенсаторов
Турбонаддув –
Система питания топливоминжекторинжекторинжектор
Свечи зажиганияBosch FGR 7 DGE O



Bosch FGR 7 DGE O



Bosch FGR 7 DGE O



ТопливоБензинБензин АИ-95Бензин АИ-95
Норма токсичностиEuro 2Euro 3Euro 4
Выброс СО₂, г/км174До 120
Система управления двигателемSiemens Fenix ​​5.1
Ресурс, тыс. км320300320
Порядок работы цилиндров1-3-4-21-3-4-21-3-4-2
Расположениепоперечноепоперечноепоперечное

Надежность, слабые места, ремонтопригодность

Надежность

Простота конструкции ДВС линейного ряда B4184S обеспечила им высокую надежность. Это подтверждается пробегом более 500 тыс. км. Владельцы автомобилей с моторами этой серии отмечают, что «возрастные» двигатели работают безупречно, но при соответствующем к ним отношении. Для увеличения надежности и срока эксплуатации двигателя опытные механики автосервисов рекомендуют сокращать сроки замены некоторых деталей при проведении очередных ТО. Например, ремень привода ГРМ, ремень привода навесного оборудования менять не через 120000 км (8 лет) как по инструкции производителя, а в два раза чаще. Это же касается и замены фильтров.

Слабые места

Несмотря на высокую надежность моторов, слабые места в них все-таки имеются. Низкий ресурс ремня ГРМ (реально выходит около 80-90 тыс. км). Обрыв опасен тем, что в этом случае происходит загиб клапанов. На двигателе B4184S2 низким качеством обладает клапан фазорегулятора. Вытекающая смазка попадает на ремень и быстро выводит его из строя.

Большие пробеги вызывают прогорание прокладок выпускного коллектора, разрушение уплотнительных колец форсунок. Неисправность характерна для моторов всей серии.

Реже, но на некоторых двигателях отмечается возникновение масложора. Но это скорее всего не слабое место, а тривиальный выход из строя маслосъемных колпачков, что подтверждается практикой.

Ремонтопригодность

ДВС рассматриваемого модельного ряда отличаются высокой ремонтопригодностью. Замена (расточка) гильз под ремонтные размеры, подбор ЦПГ, шлифовка коленчатого вала здесь не вызывают трудностей.

Замена остальных узлов и деталей, навесного оборудования производятся без проблем. На рынке наряду с оригинальными запчастями легко найти их аналоги.

Рекомендуемые марки масла для двигателя

В Инструкции по эксплуатации вашего автомобиля производитель указывает марку масла для двигателя. Необходимо учитывать, что соблюдение этого требования является обязательным. Самостоятельное решение по замене марки масла на другую может стать причиной выхода двигателя из строя. Рекомендуемые марки масел для двигателя B4184S: ACEA — A296, или А396, минеральные, класс G4. Специалисты Volvo не рекомендуют использовать дополнительные присадки, поскольку они могут отрицательно влиять на срок службы двигателя.

Масло выбирается с учетом климатической зоны в соответствии с таблицей, в которой диапазон температур указан для стабильной температуры окружающего воздуха. (Таблица в «Инструкции по эксплуатации автомобиля»).

Покупка контрактного двигателя

Приобретение контрактного двигателя любой модификации рассматриваемой линейки не представляет никаких затруднений. Множество интернет-магазинов предлагает ДВС б/у наряду с новыми. Дополнительно, в ассортименте большой выбор запчастей, как оригинальных, так и их аналогов.

Шведским концерном Volvo производились моторы модульного ряда B4184S действительно высокого качества. Наряду с простым обслуживанием автовладельцы отмечают превышение ресурса их эксплуатации.
