Что такое торсионная подвеска автомобиля?

Среди типов систем подвески, используемых в современных автомобилях, есть торсион, и сейчас мы постараемся познакомить вас с ним чуть подробнее.

Что такое торсион?

Самое простое объяснение, которое мы можем дать, состоит в том, что это подвеска, в которой торсионная балка используется в качестве упругого элемента, который работает под действием кручения только в одном направлении. Для повышения упругости при кручении для производства балки используется сталь, которая подверглась сложной многоступенчатой ​​термообработке.

Характерной особенностью системы торсионной подвески является то, что один конец торсиона крепится к колесу, а другой конец – таким же образом, к кузову автомобиля. Оба конца кручения являются подвижными, что достигается с помощью подшипников и щелевых соединений, компенсирующих изменения, вызванные нагрузкой при движении.

Таким образом, ось вращения и ось кручения торсионного стержня остаются на одной линии или, другими словами, в момент, когда колесо сталкивается с неровностями, торсионный стержень изгибается, чтобы обеспечить упругую связь между подвеской и кузовом автомобиля.

Этот тип подвески может быть установлен продольно или поперечно. Продольная торсионная подвеска используется в основном в транспортных средствах большой грузоподъемности, где шасси испытывает значительные нагрузки. Поперечная подвеска торсиона обычно устанавливается на легковые автомобили.

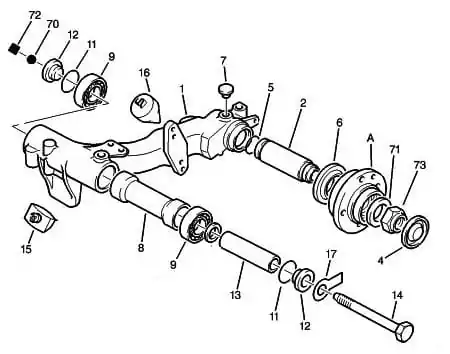

Основными элементами, составляющими торсионную подвеску, являются:

• приводной вал;
• нижнее и верхнее плечо;
• амортизатор;
• стабилизирующая штанга;
• передний дифференциал;
• подрамник.

Как работает система торсионной подвески?

Теперь стало понятнее, что такое торсион, давайте посмотрим, как он работает. Интересно, что принцип работы этой подвески довольно прост и довольно схож с пружиной. Одним словом, так работает торсион.

Концы торсионного стержня (как уже упоминалось) крепятся к колесу и кузову автомобиля. Когда колесо автомобиля проходит через неровности, торсионная балка изгибается, что вызывает эффект пружины, что, в свою очередь, обеспечивает комфорт при движении. Когда внешнее воздействие прекращается, скручивающее кручение уменьшается и колесо возвращается в нормальное состояние.

Дополнительные спиральные пружины и амортизаторы используются для улучшения характеристик торсионных механизмов, обеспечивая тем самым еще более надежное и эластичное соединение между колесом и кузовом автомобиля.

Популярные разновидности торсионных систем:

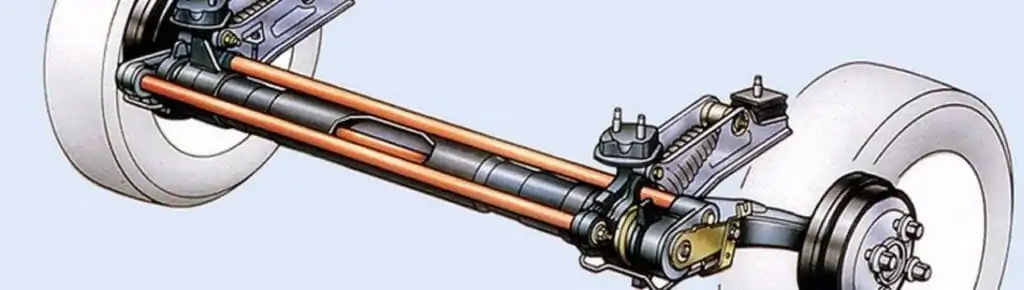

Двойной носитель
Здесь торсион параллелен шасси, так что его длина может регулироваться в широком диапазоне. Один конец торсиона прикреплен к нижнему кронштейну, а другой – к раме автомобиля. Эта конструкция торсионной подвески обычно используется на внедорожниках и выступает в качестве передней подвески.

Независимый задний торсион
В этом случае торсионная балка расположена поперек кузова автомобиля и действует как задняя подвеска.

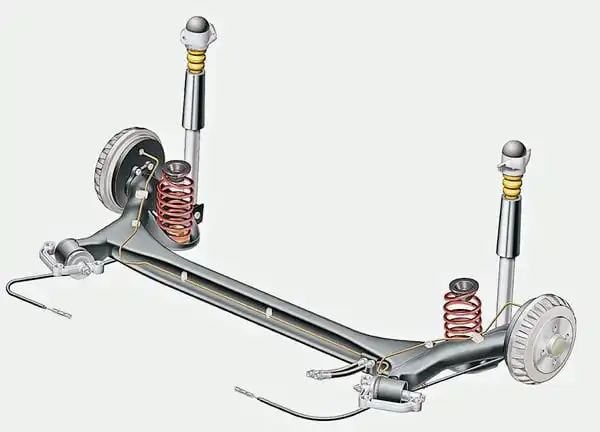

Подключенные задние плечи
Этот вариант обычно представляет собой две продольные торсионные балки, соединенные торсионной балкой. Эта конструкция торсионной подвески используется в качестве задней подвески для некоторых моделей бюджетных автомобилей.

Преимущества и недостатки системы торсионной подвески

За годы использования торсионной подвески она претерпела ряд модификаций, которые привели к сглаживанию некоторых из ее начальных проблем. Конечно, как и все в этом мире, этот тип подвески не без недостатков, но о них поговорим через некоторое время.

Преимущества торсионной системы

• обеспечивает бесперебойное движение автомобиля;
• стабилизирует колеса;
• регулирует угол поворота при повороте;
• поглощает вибрации от колес и кузова автомобиля.

Эта система подвески не только довольно проста как механизм, но также очень проста в установке и ремонте, что позволяет даже неопытному механику справиться с ее ремонтом в случае необходимости.
Существует очень простая регулировка жесткости, которая снова под силу любому, кто хочет, увеличить и уменьшить жесткость подвески вашего автомобиля. Это моно сделать полностью самостоятельно и дома.
По сравнению со многими другими типами подвесок торсионная балка очень компактная и легкая.
И на десерт … Этот тип подвески долговечен и может служить вам до тех пор, пока едет ваша машина. Торсионный стержень рассчитан на эффективную работу в течение многих лет без каких-либо дефектов, и, если его ремонтируют, ремонт можно выполнить всего одной простой регулировкой и буквально с одним ключом под рукой.

Недостатки торсионной системы:

Одной из самых больших проблем с кручением является неустойчивое управление автомобилем при прохождении поворотов. Для вождения автомобиля с кручением в крутых поворотах требуется много внимания и опыта со стороны водителя.

Еще одним недостатком являются дополнительные вибрации, которые передаются при остановке автомобиля. Эти вибрации особенно сильны в задней части автомобиля, и это совсем не способствует комфорту пассажиров на задних сиденьях.

Проблемой этой подвески являются игольчатые подшипники, которые имеют ограниченный пробег около 60 – 70 тыс. км, после чего их необходимо заменить. Подшипники защищены резиновыми уплотнениями, но из-за агрессивной среды, в которой эти уплотнения подвергаются воздействию, они часто ломаются или растрескиваются, что позволяет грязи, пыли и брызгам проникать в подшипники и снижать их эффективность. В свою очередь, поврежденные подшипники расширяют соединения торсионной балки, и это меняет эффективность подвески.

В качестве недостатка мы добавляем дорогой производственный процесс. Для обеспечения устойчивости металла к скручиванию при его изготовлении используются специальные процедуры поверхностного упрочнения с использованием новых технологий. Все эти инновационные технологии приводят к увеличению производственных затрат.

Однако одной из основных причин ограниченного использования торсионной подвески остается невозможность ее работы как полностью независимой подвески и обеспечения высокого уровня комфорта. Хотя торсион обеспечивает некоторый комфорт, этого недостаточно для современных автомобилей высокого класса.

История системы торсионной подвески

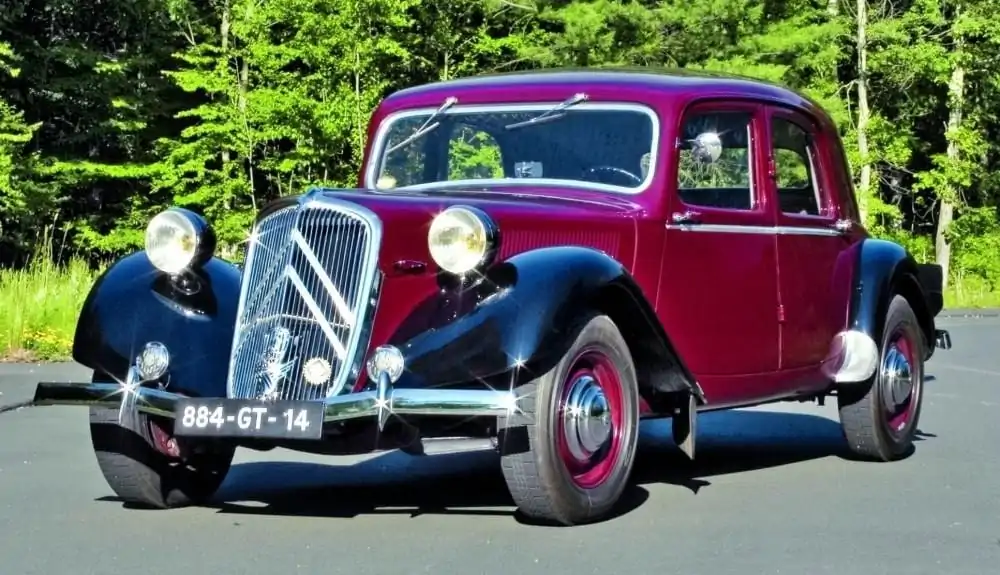

Если вы решите поискать в интернете информацию «Что такое торсион и какова его история», то вполне возможно найти информацию о том, какой торсион был впервые использован в автомобилях Volkswagen Beettle в 30-х годах 20-го века. Что ж, эта информация не совсем верна, так как французы установили аналогичную подвеску в Citroen Traction Avant в 1934 году. Само название этой подвески происходит из французского и означает «скручивание», так что более чем ясно, кто победит в соревновании за первенство).

Как только французы и немцы начали использовать системы торсионной подвески на мировой арене, американцы вышли и начали устанавливать самые успешные торсионы на автомобили Chrysler.

В 1938 году чешский инженер Ледвинк модернизировал и усовершенствовал торсион, и Фердинанду Порше настолько понравились его модификации, что он сразу же массово представил его в своих моделях автомобилей.

Porsche ценит самое большое преимущество торсионного стержня, а именно его легкость и компактность – качества, особенно востребованные в спортивных и гоночных автомобилях.

Этот тип подвески был наиболее развит во время Второй мировой войны, когда он широко использовался в бронетехнике. (Среди наиболее известных марок танков с торсионной подвеской того времени – КВ-1 и PANTERA).

После окончания войны почти все ведущие производители стали устанавливать этот тип подвески на некоторые из своих моделей, и в 50-х и 60-х годах 20-го века был самый большой бум торсионных подвесок в автомобилях и гоночных автомобилях. Этот большой интерес со стороны как производителей, так и владельцев транспортных средств обусловлен компактностью торсионной системы, низкими затратами на установку и обслуживание и, прежде всего, долговечностью этой подвески.

В 1961 году торсион был впервые использован в качестве передней подвески в Jaguar E-Type.

Однако с годами и с появлением новых разработок система торсионной подвески стала терять популярность, так как она совершенно невыгодна. (Производственный процесс обработки стали довольно сложный, трудоемкий и дорогой, и это делает этот тип подвески намного дороже).

Сегодня этот тип подвески в основном используется на грузовиках или внедорожниках таких производителей, как Ford, Dodge, Mitsubishi Pajero, General Motors и других.

Капитальный ремонт, который может потребоваться для торсионной подвески

Как уже упоминалось, одно из больших преимуществ этого типа подвески заключается в том, что ремонтные работы на нем могут быть выполнены быстро и очень легко даже водителями, которые не очень знакомы с устройством подвески.

Еще лучше то, что торсион очень редко нуждается в ремонте или замене любого из элементов. Наиболее распространенные виды ремонта, если мы можем их так назвать, это:

Ослабление любого из элементов подвески
Ремонт очень быстрый, требует всего один гаечный ключ и немного свободного времени. Все, что вам нужно сделать, это найти ослабленное соединение и снова затянуть его.

Регулировка торсионной подвески по высоте
Это нельзя назвать ремонтом, поскольку это делается в основном водителями, которые практикуют спортивный стиль вождения и хотят поднять заднюю часть автомобиля. Изменение высоты автомобиля имеет смысл, если нужно увеличить жесткость подвески. И этот так называемый «ремонт» выполняется легко и только с помощью ключа.

Замена подшипников
И снова мы возвращаемся к самой распространенной проблеме с системой торсионной подвески, а именно к подшипникам, которые изнашиваются довольно быстро и требуют своевременной замены. В этом случае мы рекомендуем посетить сервисный центр, где они могут не только заменить уплотнения и изношенные подшипники, но и могут диагностировать торсионные валы, балки и все другие элементы, важные для эффективной работы подвески этого типа.

Вопросы и ответы:

Чем хороша торсионная подвеска? Такая подвеска имеет компактную конструкцию, ее легко регулировать и устанавливать. У нее небольшой вес, можно менять клиренс авто, более надежная, лучшая устойчивость машины.

Что такое торсионы на автомобиле? Это поперечная балка, похожая на лом. Ее особенность в том, что она очень устойчива к постоянным нагрузкам на кручение. С такой подвеской выпускается много современных авто.

Для чего служит торсионная балка? Это демпферный элемент подвески автомобиля. Его функция такая же, как и у пружины – возвращать прижатые колеса на свое место относительно колесной арки.
