Оппозитный двигатель: типы, устройство и принцип работы


Содержание

За всю историю производства автомобилей было разработано много разновидностей моторов, которые должны были приводить в движение машину. На сегодняшний день большинству автолюбителей знакомы только два типа моторов – электрический и двигатель внутреннего сгорания.

Однако среди модификаций, работающих на основе воспламенения топливно-воздушной смеси, есть много разновидностей. Одна их таких модификаций называется оппозитный двигатель. Рассмотрим, в чем его особенность, какие типы данной конфигурации бывают, а также в чем их плюсы и минусы.

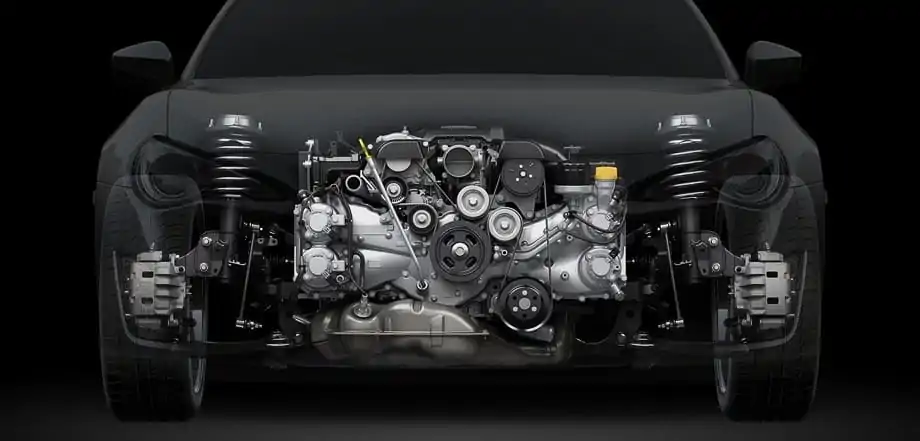

Что такое оппозитный двигатель

Многие считают, что это разновидность V-образных конструкцией, но с большим развалом головок. На самом деле это совсем другой тип ДВС. Благодаря такой конструкции мотор имеет минимальную высоту.


Оппозитный двигатель: типы, устройство и принцип работы

В обзорах нередко такие силовые агрегаты называются боксером. Это указывает на особенность работы поршневой группы – они будто боксируют грушу с разных сторон (перемещаются навстречу друг другу).

Первый рабочий оппозитный мотор появился в 1938г. Его создали инженеры компании VW. Это была 4-цилиндровая 2-литровая модификация. Максимум, которого мог достичь агрегат, составлял 150 л.с.

Благодаря особенной форме мотор используют в танках, некоторых спорткарах, мотоциклах и автобусах.



На самом деле мотор V-образной формы и оппозитник не имеют ничего общего. Они отличаются принципом работы.

Принцип работы оппозитного двигателя и его устройство

В стандартном ДВС поршень двигается вверх и вниз, достигая ВМТ и НМТ. Чтобы достичь плавности вращения коленвала, поршни должны срабатывать поочередно с определенным смещением времени срабатывания тактов.

Оппозитный двигатель: типы, устройство и принцип работы

В оппозитном моторе плавность достигается тем, что пара поршней всегда работает синхронно либо в противоположные стороны, либо максимально приближаясь друг к другу.

Среди данных типов моторов самыми распространенными являются четырех- и шестицилиндровые, но встречаются и модификации на 8 и 12 цилиндров (спортивные версии).

🚀Еще по теме:
  Что такое эндоскопическая диагностика двигателя?

В таких моторах имеется два газораспределительных механизма, но они синхронизированы одним приводным ремнем (или цепью, в зависимости от модели). Оппозитники могут работать, как на дизтопливе, так и на бензине (принцип зажигания смеси отличается так же, как в обычных моторах).

Основные типы оппозитных двигателей

На сегодняшний день такие компании, как Porsche, Subaru и BMW нередко используют в своих автомобилях данный тип двигателей. Инженерами было разработано несколько модификаций:


  • Боксер;
  • ОРОС;
  • 5ТДФ.

Каждый из типов появился в результате улучшений предыдущих версий.

Боксер

Особенностью такой модификации является центральное расположение кривошипно-шатунного механизма. Это позволяет равномерно распределить массу двигателя, что максимально снижает вибрации в результате работы агрегата.

Оппозитный двигатель: типы, устройство и принцип работы

Чтобы увеличить отдачу от такого мотора, производитель оснащает его турбинным нагнетателем. Этот элемент повышает мощность ДВС на 30% по сравнению с атмосферными аналогами.

Самые эффективные модели имеют шесть цилиндров, однако встречаются и спортивные версии на 12 цилиндров. 6-цилиндровая модификация – самая распространенная среди аналогичных плоских двигателей.

ОРОС

Этот тип ДВС относится к категории двухтактных моторов. Особенностью этой модификации заключается в несколько иная работа поршневой группы. В одном цилиндре расположены два поршня.

Оппозитный двигатель: типы, устройство и принцип работы

В то время как один выполняет такт впуска, другой удаляет отработанные газы и проветривает камеру цилиндра. В таких двигателях нет ГБЦ, а также системы газораспределения.

Благодаря такой конструкции моторы этой модификации почти в половину легче аналогичных ДВС. В них поршни имеют небольшой ход, что снижает потери мощности на трении, а также повышает выносливость силового агрегата.

Так как в силовой установке почти на 50% меньше деталей, то она намного легче, чем четырехтактная модификация. Благодаря этому автомобиль немного легче, что сказывается на динамичных характеристиках.

🚀Еще по теме:
  Коробка передач DSG – плюсы и минусы

5ТДФ

Такие моторы устанавливаются в спецтехнику. Основная сфера применения – военная промышленность. Их устанавливают в танки.

Данные ДВС имеют два коленвала, расположенные по разные стороны конструкции. Два поршня помещены в одном цилиндре. У них одна общая рабочая камера, в которой воспламеняется воздушно-топливная смесь.

Оппозитный двигатель: типы, устройство и принцип работы

Воздух поступает в цилиндр благодаря турбонаддуву, как и в случае с ОРОС. Такие моторы низкооборотные, но очень мощные. На 2000 об/мин. агрегат выдает целых 700 л.с. Одним из недостатков таких модификаций – достаточно большой объем (в некоторых моделях он достигает 13 литров).

Плюсы оппозитного двигателя

Последние разработки оппозитных моторов позволили повысить их выносливость и надежность. У плоской конструкции силовых агрегатов есть много положительных сторон:

  • Центр тяжести находится ниже, чем в классических моторах, что повышает устойчивость авто на виражах;
  • Правильная эксплуатация и своевременное обслуживание увеличивает интервал между капитальным ремонтом до 1 млн. км. пробега (по сравнению с привычными двигателями). Но хозяева бывают разными, поэтому ресурс может быть еще больше;
  • Так как возвратно-поступательные движения, происходящие с одной стороны ДВС, компенсируют нагрузки идентичным процессом с противоположной, шум и вибрации в них снижены до минимума;Оппозитный двигатель: типы, устройство и принцип работы
  • Оппозитные моторы всегда отличались большой надежностью;
  • Плоская конструкция при прямом ударе во время ДТП уходит под салон авто, что снижает риск получения серьезных травм.

Минусы оппозитного двигателя

Это достаточно редкая разработка – все автомобили среднего класса оснащаются привычными моторами с вертикальной конструкцией. Из-за особенностей конструкции они дороже в обслуживании.

Помимо дорогого обслуживания у оппозитников есть еще несколько недостатков, но большинство из этих факторов относительные:

  • Из-за особенности конструкции плоский мотор может расходовать больше масла. Однако, смотря с чем сравнивать. Есть рядные двигатели, которые настолько «прожорливые», что лучше рассмотреть компактный, но более дорогостоящий вариант;
  • Трудности с обслуживанием обусловлены малым количеством профессионалов, разбирающихся в таких моторах. Некоторые утверждают, что оппозитные моторы очень неудобные в обслуживании. В некоторых случаях это действительно так – мотор нужно снимать, чтобы заменить свечи и т.д. Но это зависит от модели;Оппозитный двигатель: типы, устройство и принцип работы
  • Так как подобные моторы встречаются реже, то и запчасти на них можно приобрести под заказ, а их стоимость будет выше стандартных аналогов;
  • Мало специалистов и станций техобслуживания, которые готовы взяться за ремонт данного агрегата.
🚀Еще по теме:
  Что такое форсунка: устройство, чистка и проверка

Сложности при ремонте и обслуживании оппозитного двигателя

Как уже было сказано, один из минусов плоских двигателей – сложности в ремонте и обслуживании. Однако это касается не всех оппозитников. Больше сложностей с шестицилиндровыми модификациями. Что касается 2-х и 4-цилиндровых аналогов, то сложности касаются только особенностей конструкции (свечи чаще находятся в труднодоступном месте, нередко для их замены нужно вынимать весь мотор).

Если владелец авто с оппозитным двигателем – новичок, то в любом случае для обслуживания следует обратиться в сервисный центр. При неправильных манипуляциях можно легко нарушить настройки газораспределительного механизма.

Оппозитный двигатель: типы, устройство и принцип работы

Еще одной особенностью обслуживания таких моторов является обязательная процедура раскоксовки цилиндров, поршней и клапанов. При отсутствии на этих элементах нагара можно увеличить срок службы ДВС. Лучше всего эту операцию выполнить осенью, чтобы мотор легче работал в зимний период.

Что касается серьезного ремонта, то самым большим минусом является крайне высокая стоимость «капиталки». Она настолько высока, что проще купить новый (или б/у, но с достаточным запасом рабочего ресурса) мотор, чем ремонтировать вышедший из строя.

Учитывая перечисленные особенности оппозитного двигателя, у тех, кто оказался перед выбором: стоит покупать машину с таким мотором или нет, теперь больше информации, чтобы определить, в чем придется пойти на компромисс. А в случае с оппозитниками единственный компромисс – это финансовый вопрос.
