Audi A3 и S3 8V (2013-2014) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2013, 2014.
Панель инструментов
| Номер | описание | Ампер [A] |
|---|---|---|
| F2 | Регулировка сиденья | 10 |
| F3 | Гидронасос капота (Кабриолет) | 40 |
| F4 | Консоль управления MMI, компоненты MMI | 7.5 |
| F5 | Запись | 5 |
| F6 | Противоугонная сигнализация | 5 |
| F7 | Консольный кондиционер/отопитель, рычаг переключения передач (автоматическая коробка передач), дополнительный обогреватель, катушка реле обогрева заднего стекла | 10 |
| F8 | Диагностика, электронный выключатель стояночного тормоза, выключатель света, датчик дождя/света, освещение салона | 10 |
| F9 | Модуль переключателей на рулевой колонке | 1 |
| F10 | Экран | 5 |
| F11 | Реверсивные натяжители ремня (со стороны водителя) | 25 |
| F12 | система ММИ | 15/20 |
| F13 | Блок управления подвеской | 20 |
| F14 | Вентилятор кондиционера | 30 |
| F15 | Электрическая блокировка рулевого управления | 10 |
| F 16 | система ММИ | 7.5 |
| F17 | Приборы | 5 |
| F18 | Телекамера для ретромарсиа | 7.5 |
| F19 | Удобный блок управления ключевой системой | 7.5 |
| F23 | Внешнее освещение (правая сторона) | 40 |
| F24 | Контроллер панорамной крыши/мягкой крыши, мягкая крыша (Кабриолет) | 20/30 |
| F25 | Дверь со стороны водителя (например, электрические стеклоподъемники) | 30 |
| F26 | Подогрев сидений | 30 |
| F27 | Усилитель звука | 30 |
| F28 | Блок управления складным верхом, электронный (Кабриолет) | 5 |
| F29 | Внутреннее освещение | 7.5 |
| F31 | Внешнее освещение (левая сторона) | 40 |
| F32 | Системы помощи водителю | 7.5 |
| F33 | Воздушная подушка | 5 |
| F34 | Светодиодная кнопка/переключатель, обогрев шеи (кабриолет) и катушка реле электрической розетки, звук в салоне, переключатель фонарей заднего хода, датчик температуры, датчик уровня масла | 7.5 |
| F35 | Диагностика, корректор фар, датчик качества воздуха, автоматические антибликовые зеркала | 10 |
| F36 | Указатель поворота (правая сторона) / светодиодная фара (правая сторона) | 15 |
| F37 | Указатель поворота (левая сторона) / светодиодная фара (левая сторона) | 15 |
| F39 | Дверь со стороны пассажира (например, электрические стеклоподъемники) | 30 |
| F40 | Прикуриватели, электрические розетки | 20 |
| F41 | Реверсивные натяжители ремня безопасности (со стороны переднего пассажира) | 25 |
| F42 | Центральный замок | 40 |
| F43 | Система мойки окон | 30 |
| F44 | Полноприводный автомобиль | 15 |
| F45 | Сиденье с электроприводом (со стороны водителя) | 15 |
| F47 | Задний стеклоочиститель | 15 |
| F49 | Стартер, датчик сцепления | 5 |
| F53 | Обогрев заднего стекла | 30 |

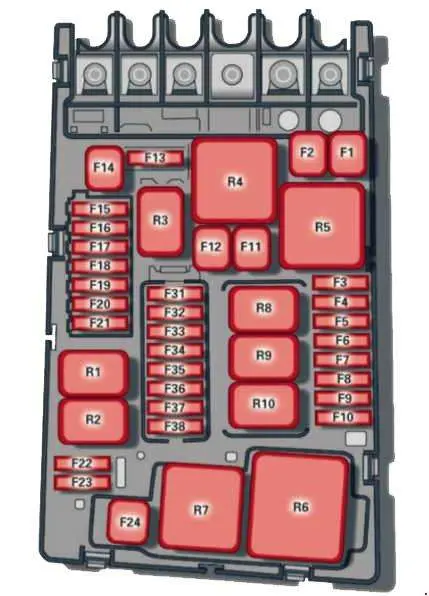

Вано моторе
| Номер | описание | Ампер [A] |
|---|---|---|
| F1 | блок управления ESC | 40 |
| F2 | блок управления ESC | 40 |
| F3 | Блок управления двигателем (бензин/дизель) | 15/30 |
| F4 | Охлаждение двигателя, компоненты двигателя, катушки реле дополнительного отопителя (1+2), реле насоса вторичного воздуха | 5/10 |
| F5 | Компоненты двигателя, баковая система | 7,5 / 10 |
| F6 | Датчик стоп-сигнала | 5 |
| F7 | Детали двигателя, насосы охлаждающей жидкости | 7.5 / 10 / 15 |
| F8 | Лямбда-зонд | 15/10 |
| F9 | Компоненты двигателя, выпускной клапан, блок автоматического управления периодом свечения | 5/10/20 |
| F10 | Топливные форсунки, топливные контроллеры | 15/20 |
| F11 | Резервный нагреватель, нагреватель 2 | 40 |
| F12 | Резервный нагреватель, нагреватель 3 | 40 |
| F13 | Блок управления автоматической коробкой передач | 15/30 |
| F15 | Корно | 15 |
| F 16 | Катушка зажигания/запорный клапан с ЧПУ (двигатель на природном газе) | 20 / 7.5 |
| F17 | Блок управления ESC, блок управления двигателем | 7.5 |
| F18 | Клемма 30 (опорное напряжение) | 5 |
| F19 | Дворники | 30 |
| F20 | Корно | 10 |
| F22 | Клемма 50, диагностика | 5 |
| F23 | закуска | 30 |
| F24 | Резервный нагреватель, нагреватель 1 | 40 |
| F31 | Вакуумный насос | 15 |
| F32 | Светодиодные фары | 5 |
| F37 | вспомогательное отопление | 20 |
