Значки на панели приборов автомобиля: информационные, предупреждающие и специальные

Иконок, пиктограмм, значков для определения работоспособности механизмов машины недостаточно. На дисплее приборки и торпеде появляются сопровождающие надписи, звуковые сообщения, неоднозначно указывающие владельцу, что не так с узлом или системой авто.

Автомобиль – сложный комплекс систем и механизмов: об их состоянии и работоспособности водителю сообщают значки на панели приборов. Проведя статистическое исследование 2000 машин, специалисты насчитали на щитке и торпеде более 150 символов, эмблем, иконок, которые нужно уметь читать. По информативности все указатели делятся на большие группы.

Информационные значки на панели приборов

Квадраты и круги на приборке загораются, мигают, привлекая внимание автовладельца. От того, насколько правильно вы можете расшифровывать знаки на панели в машине и их значение, зависит безопасность поездки.

Начните изучение с цветовой индикации. Здесь сигналы напоминают светофор:

• Зеленый цвет приборов – все автомобильные системы включены, работают в штатном режиме.
• Желтый – что-то в «организме» авто не в порядке, требуется сервисное обслуживание.
• Красный – тревожный, сообщает о серьезной неисправности. В некоторых ситуациях можно доехать до автомастерской, в критичных же случаях трогаться с места нельзя.

Цветовое обозначение, за малым исключением, принято во всех отечественных и иностранных машинах, поставляемых на российский рынок. Но графическое изображение может разниться, в зависимости от марки и поколения ТС.

Таблица информационных значков:

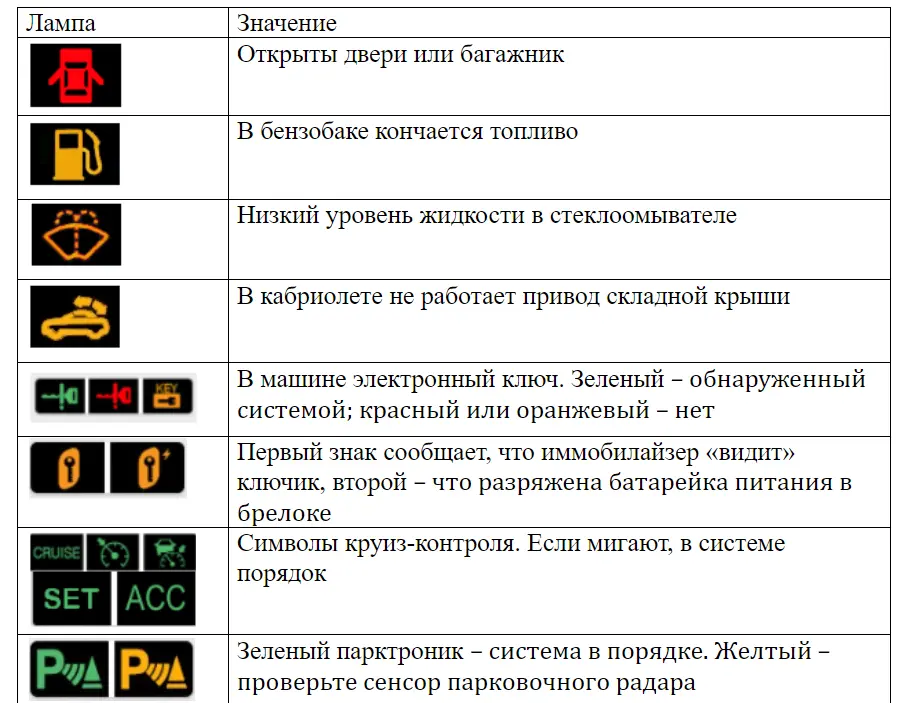

Информационные значки на панели

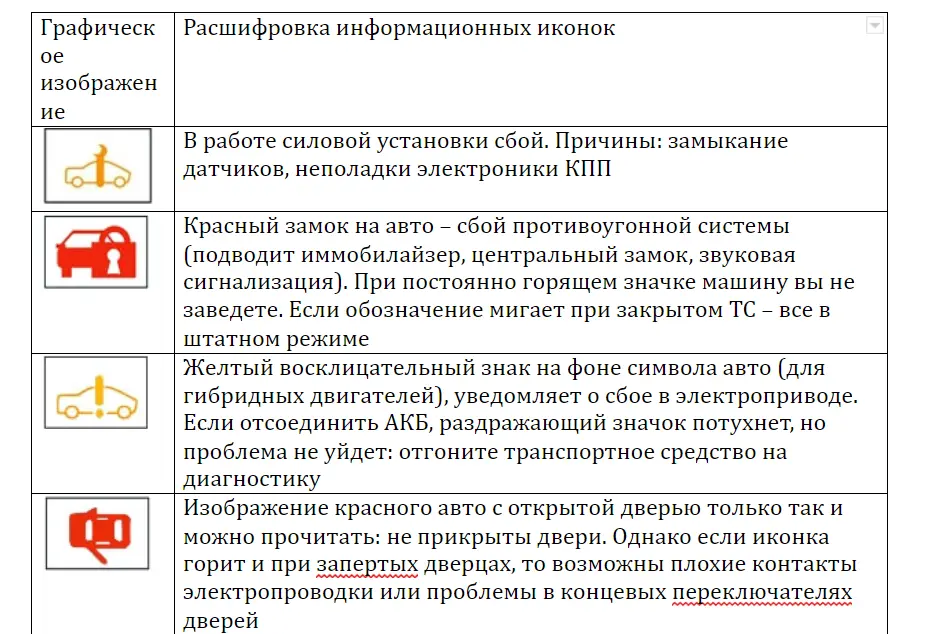

Информационные значки на панели приборов

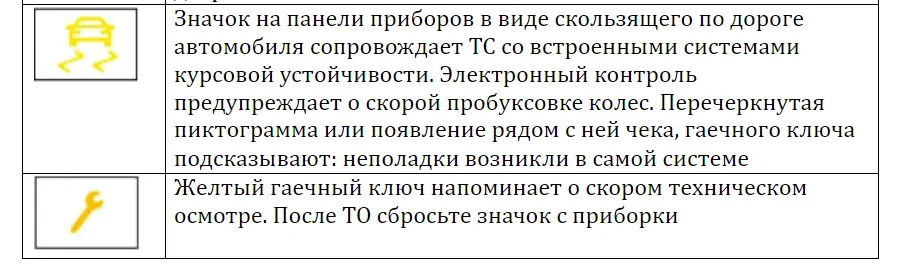

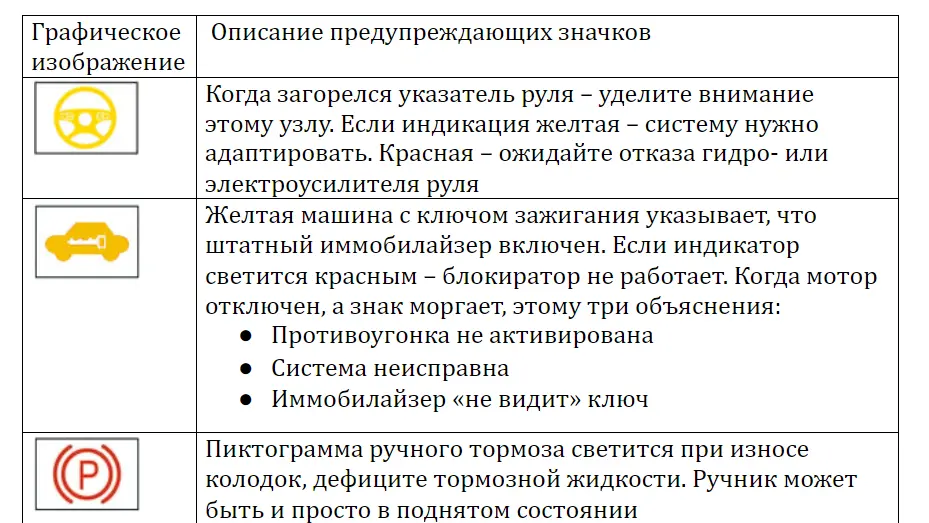

Предупреждающие значки

ЭБУ двигателя распознает слабые места комплектующих машины. Задолго до момента окончательной поломки механизмов блок посылает предупреждение об этом через значки на приборной панели автомобиля:

Предупреждающие значки

Предупреждающие значки на панели

Предупреждающие значки на панели приборов

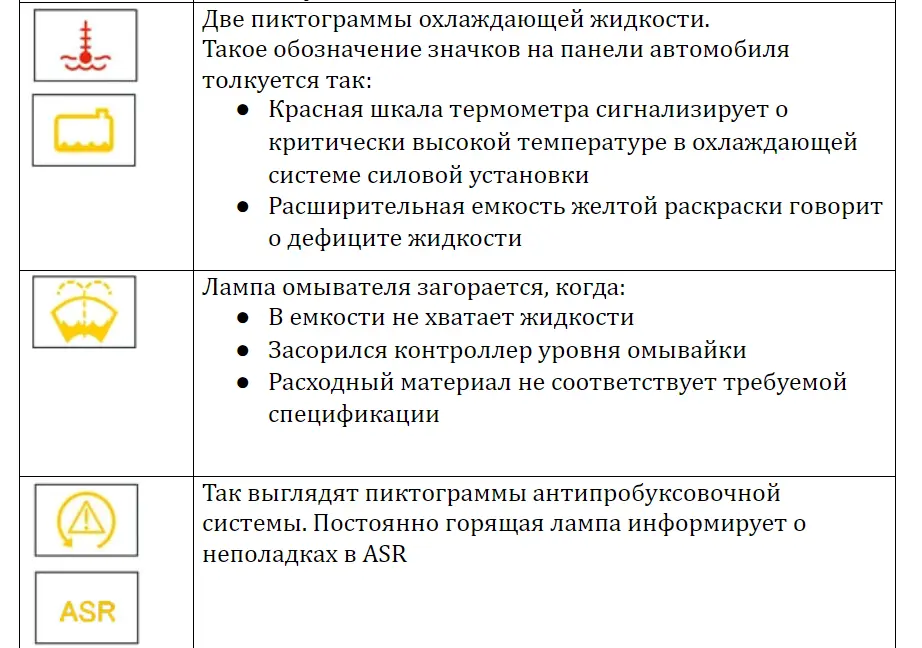

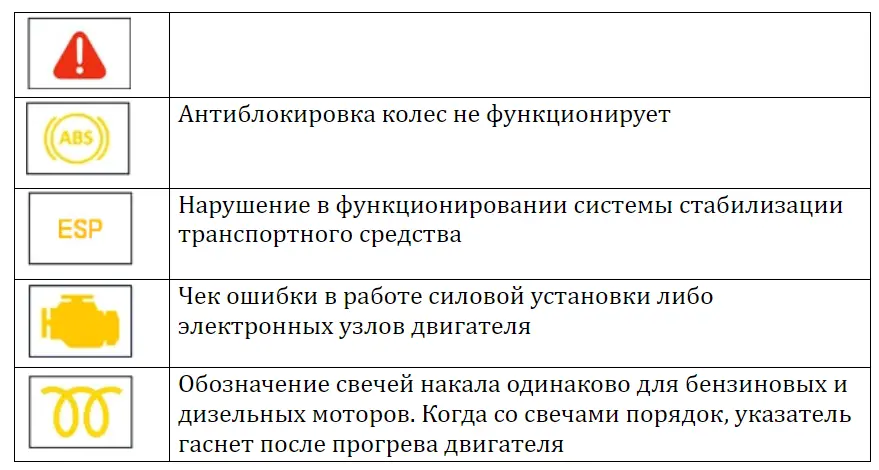

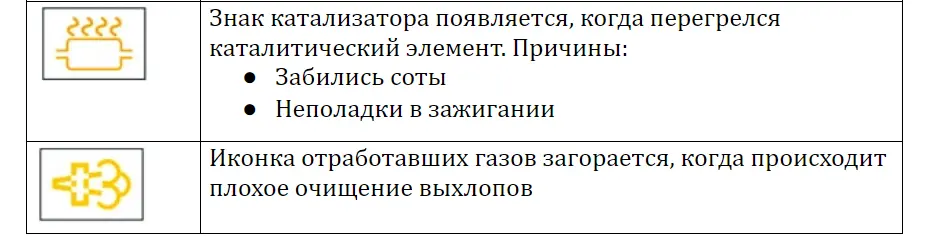

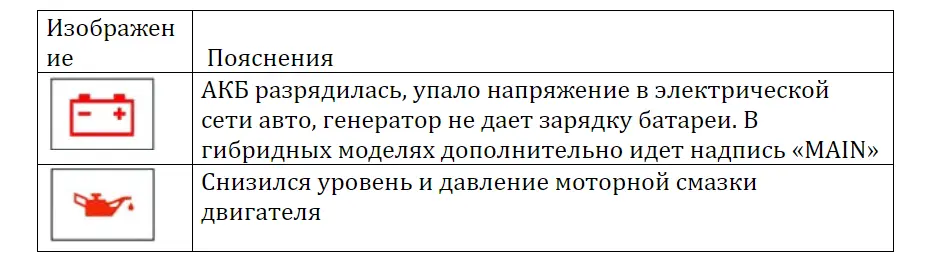

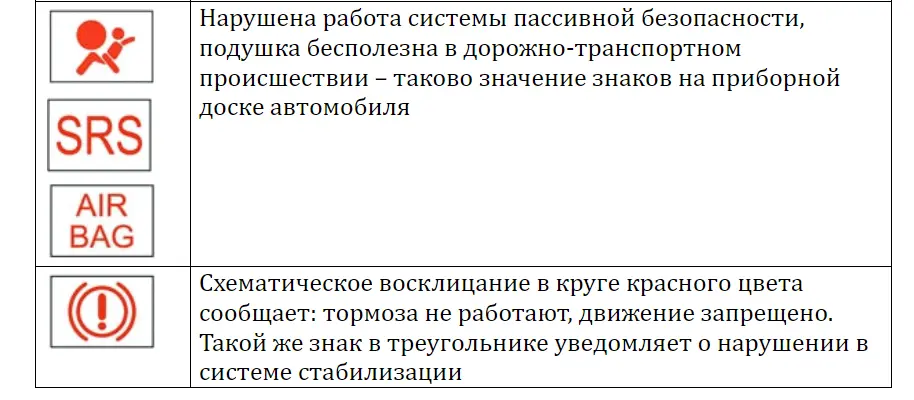

Сообщающие о неисправности

Предупреждения о сбоях в сложной конструкции машин, передаваемые с ЭБУ через значки на панели автомобиля, имеют для водителей особое значение.

Сообщающие о неисправности значки на панели

Сообщающие о неисправности значки

Сигнализирующие о неисправности значки на панели

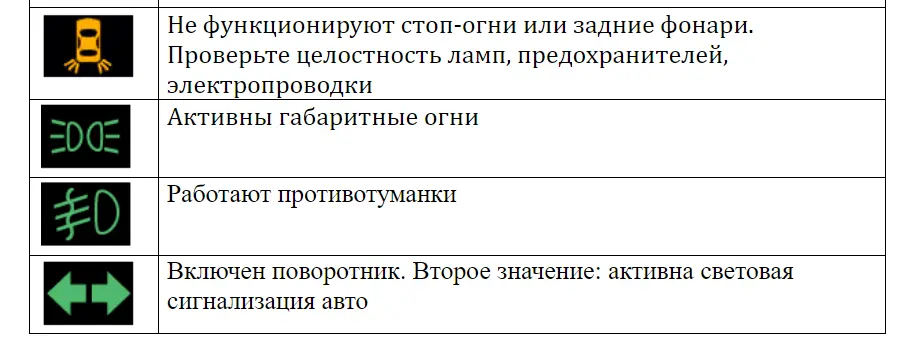

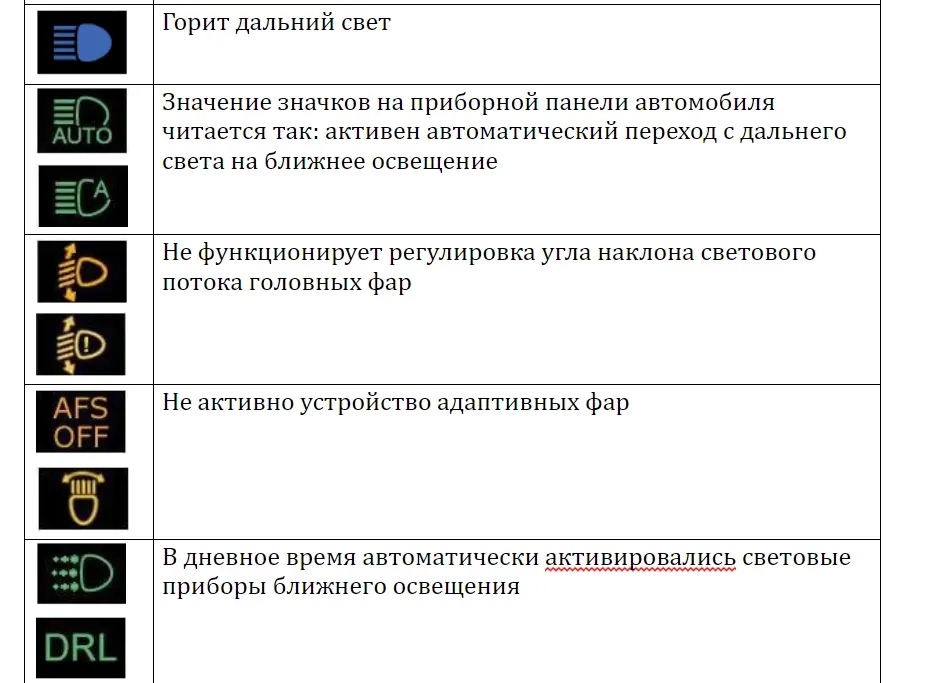

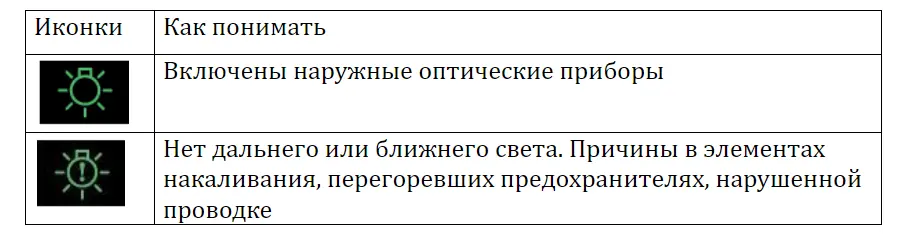

Что означают значки освещения

Оптические приборы ТС выполняют следующие функции: освещают путь в ночное время при движении, обозначают контур автомобиля во время стоянки. Световые знаки на панели приборов в машине входят в отдельную группу:

Световые знаки на панели приборов в машине

Световые знаки на панели приборов

Световые значки на панели

Специальные и дополнительные символы

Часть индикаторов этой группы, горящих зеленым светом, говорят об активизации особых опций. Другие символы красным и желтым цветами информируют о сбое того или иного функционала.

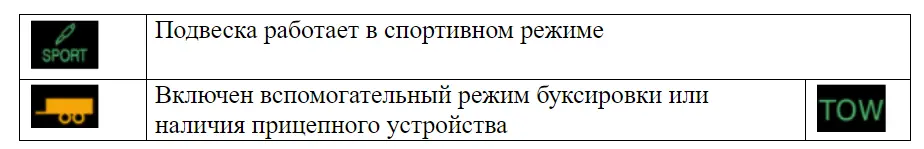

Специальные и дополнительные символы

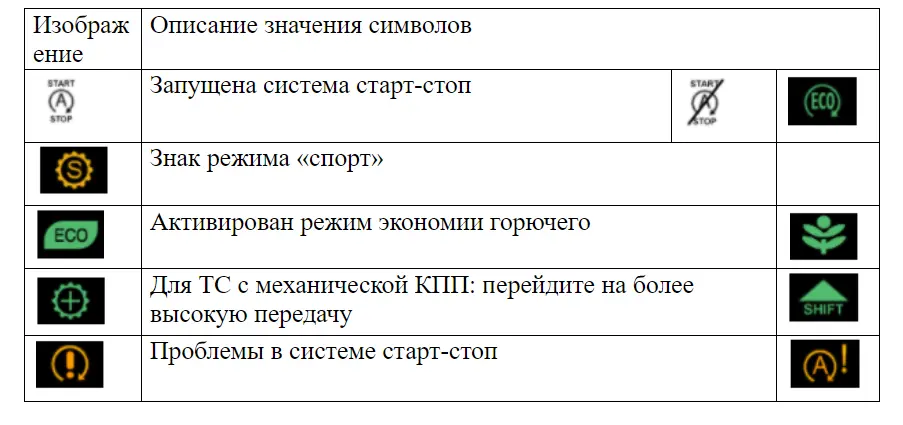

Специальные и дополнительные значки

Специальные и дополнительные значки на панели

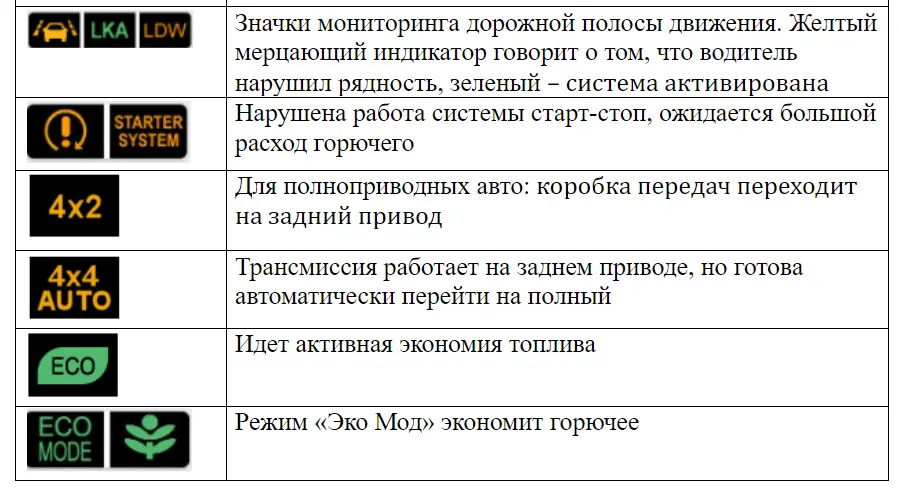

Различные символы экономии топлива

Производители внедряют системы, помогающие автомашинам расходовать оптимальное количество топлива. В «информационном окне» доски приборов для контроля над такими системами выделено отдельное место, где появляются специально разработанные пиктограммы.

Символы экономии топлива

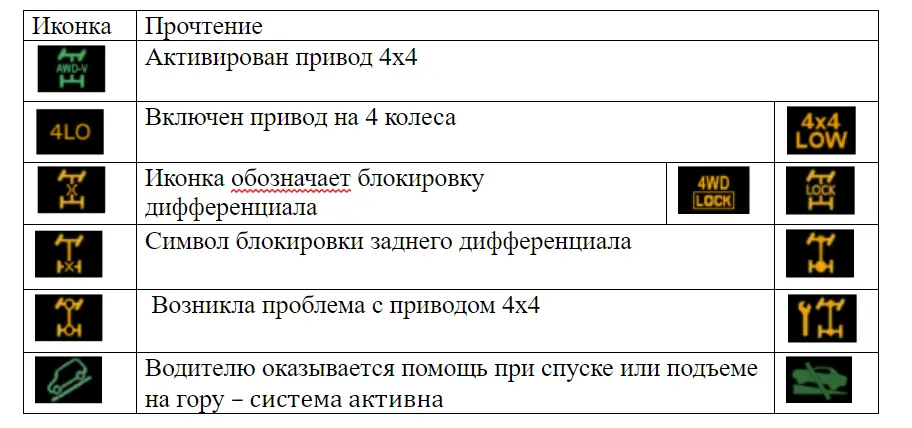

Различные значки в полноприводных автомобилях

Для внедорожных транспортных средств разработаны специфические пиктограммы и иконки.

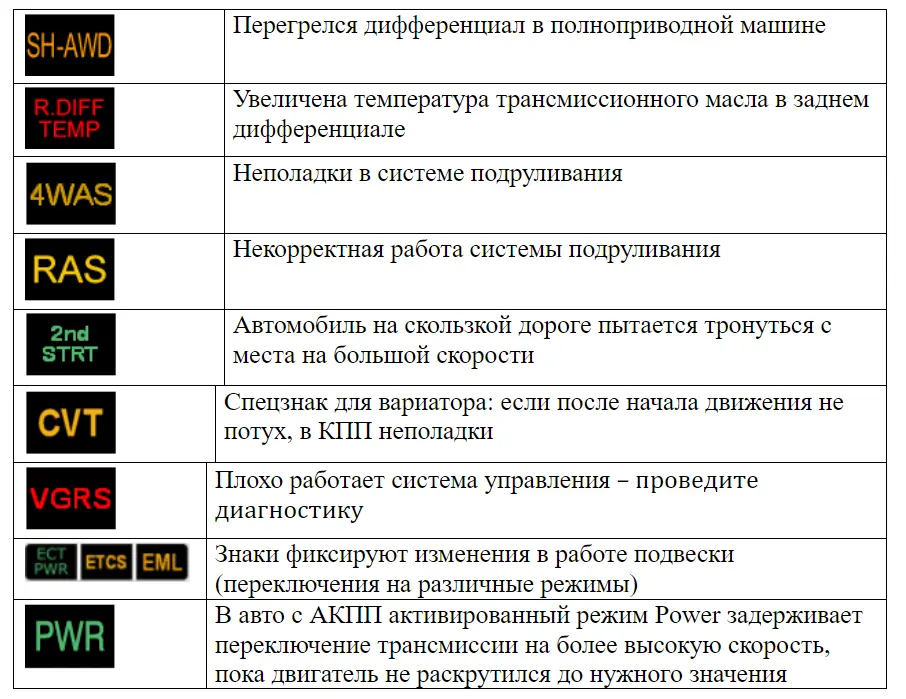

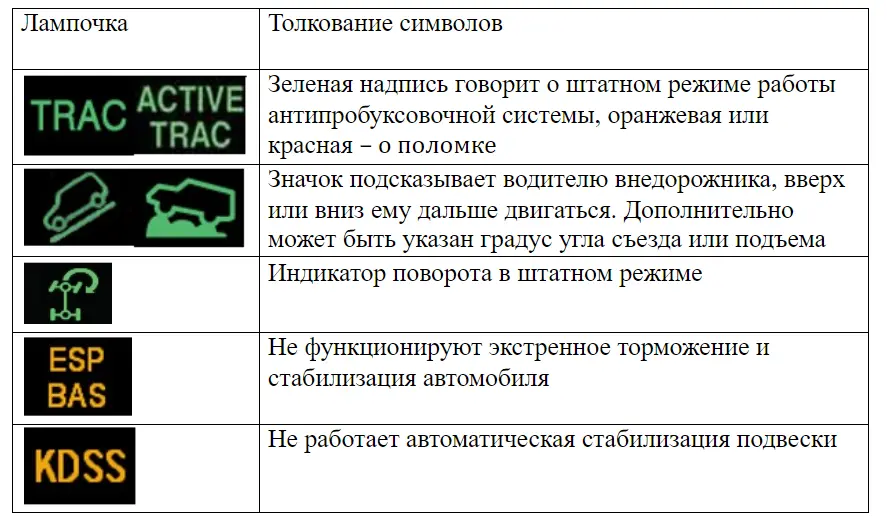

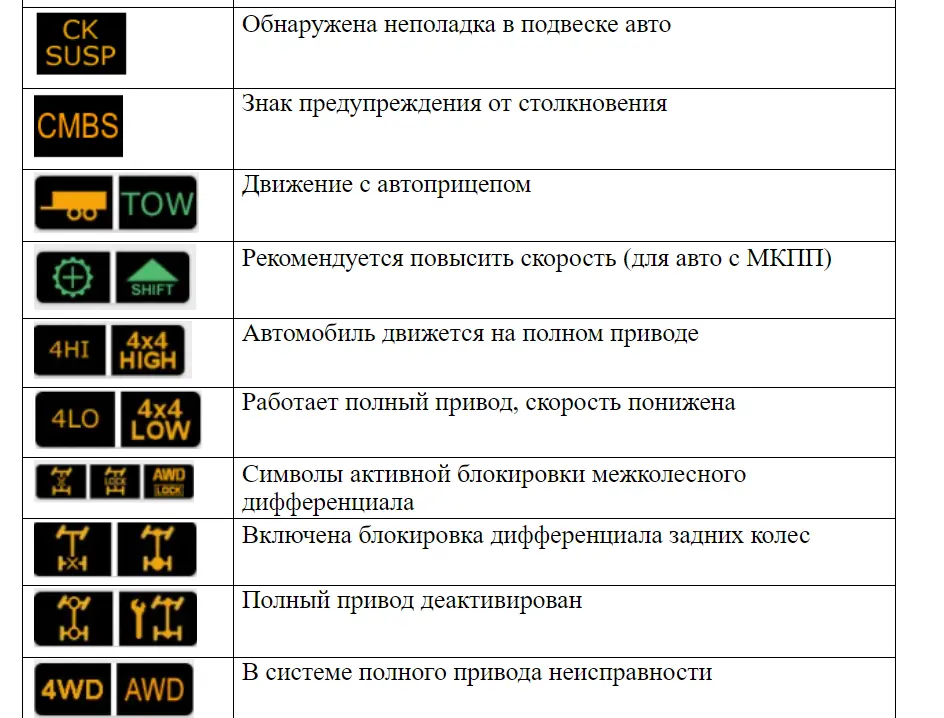

Значки на панели внедорожников

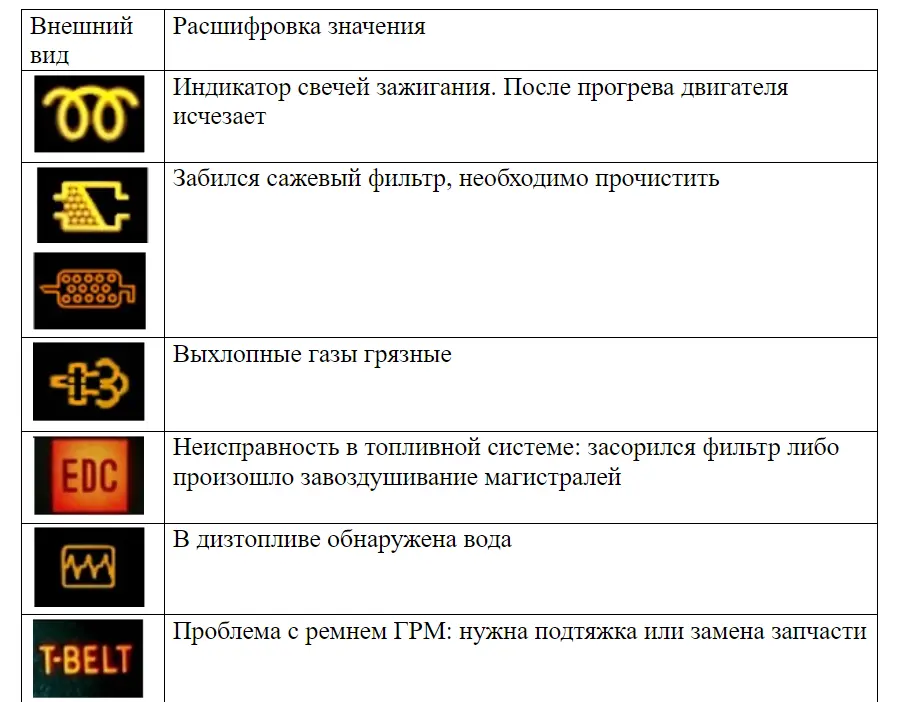

Знаки в дизельных автомобилях

Символы дизельных и бензиновых автомобилей во многом сходны между собой, но из-за конструктивных особенностей моторов есть и различия.

Знаки в дизельных автомобилях

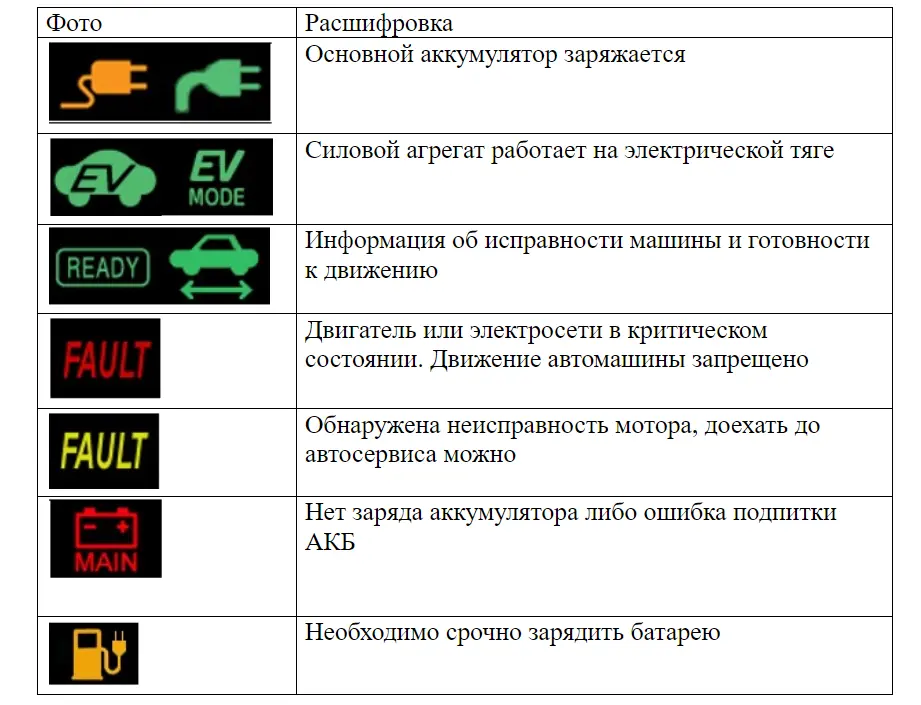

Значки в гибридных автомобилях

Смешанные моторы «напичканы» электроникой, сложными механизмами. В помощь владельцу — отдельная спецификация иконок на приборной доске:

Значки в гибридных автомобилях

Лампочки систем контроля и управления

Индикация и символика на консолях и торпедах машин становятся международными. До 21 столетия значки на иномарках от японских и китайских производителей отличались от европейских и американских обозначений. Но сейчас положение исправлено: все указатели систем контроля и управления узнаваемы автомобилистами всего мира:

Лампочки систем контроля и управления

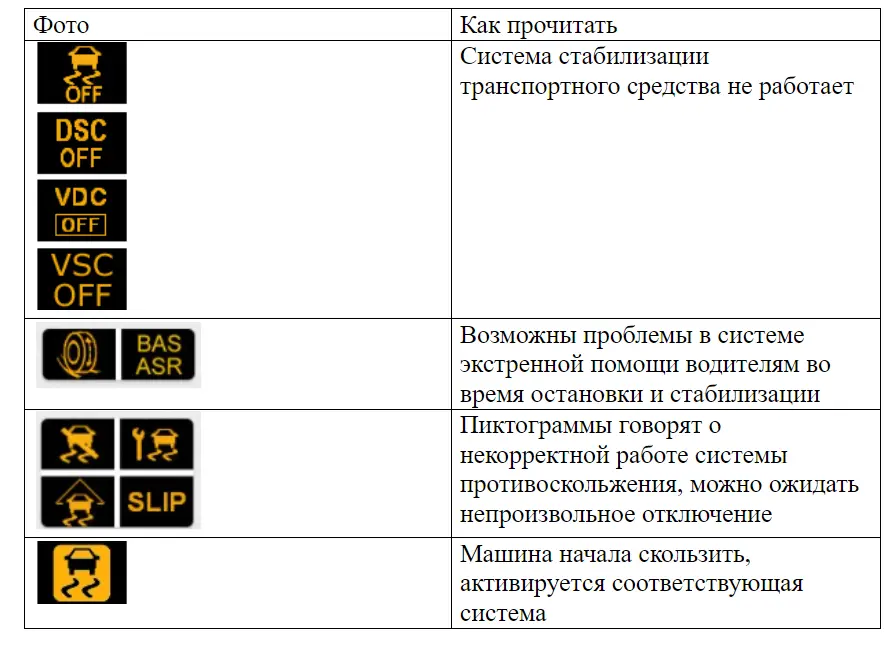

Описание значков системы устойчивости

Одна из важнейших в современных средствах передвижения – система курсовой устойчивости, без которой, впрочем, старшее поколение вполне обходилось. Надписей на русском языке нет, а интуитивно значение не угадаешь. Поэтому стоит потратить время на изучение символов:

Читайте также: Дополнительный отопитель в салоне автомобиля: что это, зачем нужен, устройство, как работает

Значки системы устойчивости

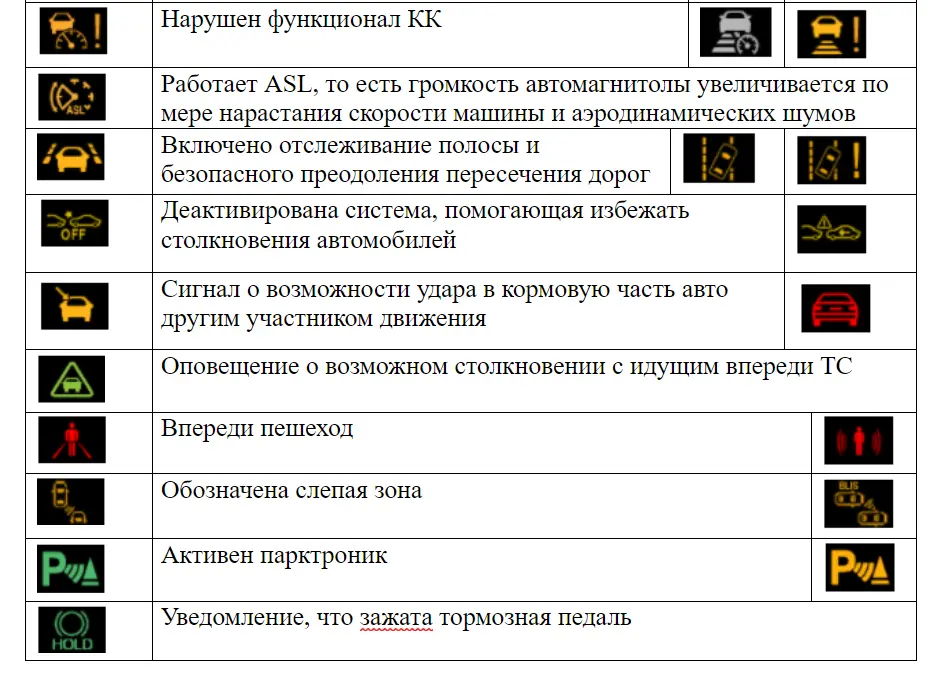

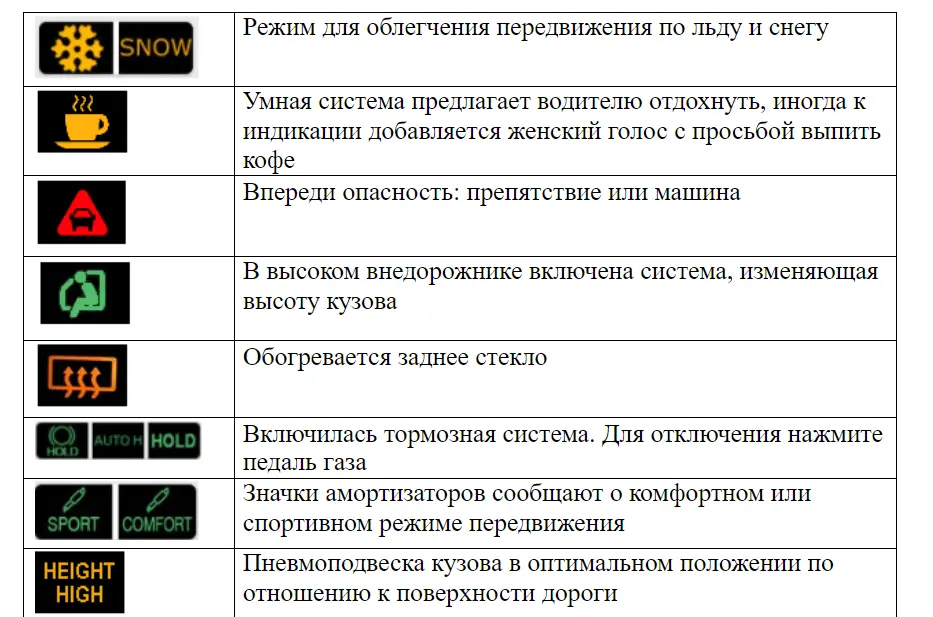

Индикаторы дополнительных и специальных систем

Эти символы могут быть как информационными, предупреждающими, так и сообщающими о неисправностях в работе машины. Тем не менее знаки выделены в отдельную группу:

Значки дополнительных и специальных систем

Значки дополнительных и специальных систем

Символы дополнительных и специальных систем

Символы дополнительных и специальных систем на приборной панели

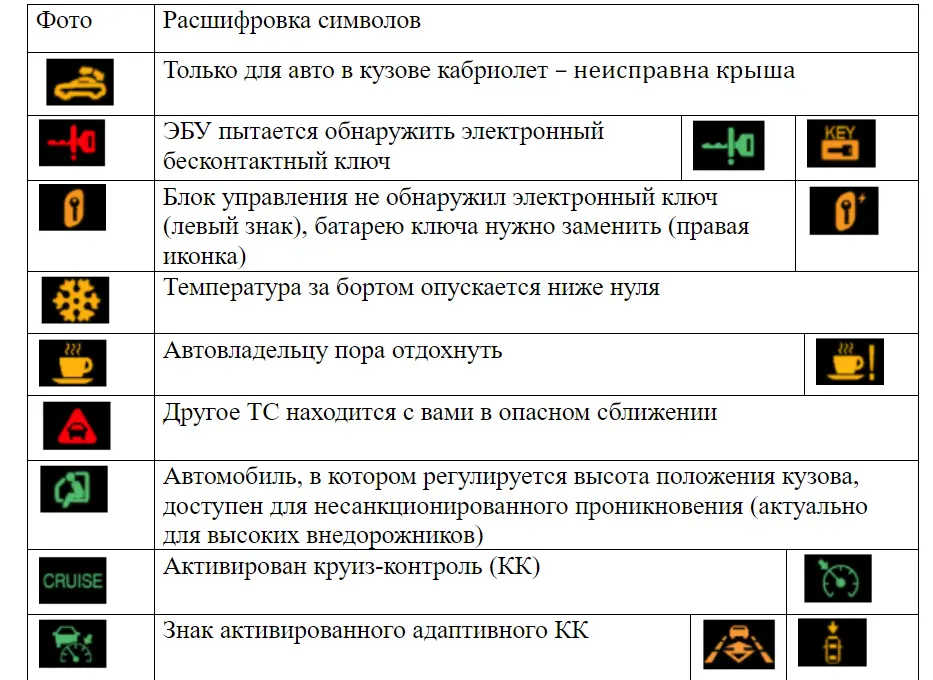

Символы дополнительных и специальных систем на панели

Дисплеи и сообщения

Иконок, пиктограмм, значков для определения работоспособности механизмов машины недостаточно. На дисплее приборки и торпеде появляются сопровождающие надписи, звуковые сообщения, неоднозначно указывающие владельцу, что не так с узлом или системой авто:

Фото, сообщения	Что означают
	Значок в зеленом цвете – круиз-контроль функционирует нормально, в желтом или красном – сбой
Service	Напоминание о скором техническом осмотре
ABGAS WERKSTATT	Выхлопы автомобиля плохо очищаются
MOTORSTURG. WERKSTATT	В силовом агрегате обнаружена неисправность
WEG-FARHRSPERRE AKTIV	Активирована блокировочная система двигателя
STOP	Не допускается запуск силовой установки и эксплуатация транспорта
FERNLICHT LINKS (RECHT) DEFEKT	Не работают фары дальнего света
Engine Oil Sensor	Неполадки в системе смазки двигателя — снизился уровень масла, либо вышел из строя контроллер
STOP 6L-DRUCK MOTOR AUS! BETRIEBSAN-LE1TLNG	Остановите двигатель: давление масла критически низкое
STOP! KCHLMITTEL PRCFEN! TRIEBSANLEITUNG	Остановите двигатель: неполадки в охладительной системе
BREMSBELAG PRCFEN	Под сомнением тормозные колодки – проверьте узел
VVASCHWASSER AUFFULLEN	Долейте в бачок омывающую жидкость
Measure ment correct onli if veh level	Двигатель работает – невозможно проверить уровень моторного масла
LSENSOR WERKSTATT	Система контроля уровня моторного масла требует сервисного обслуживания
HAND BREMSEANGEZOGEN	Обратите внимание на ручник: рычаг затянут
STOP! BREMSFLLSSIGKEIT BE-TRIEBSANLEITUNG	Долейте тормозную жидкость
AIRBAG/GURTSTRAFFER	Подушка безопасности может не сработать, проверьте преднатяжитель ремней
