Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107

Нарушения в работе двигателя ВАЗ 2107 на холостых оборотах — достаточно распространённое явление. И если речь идёт о силовом агрегате с распределённым впрыском, то очень часто причиной подобных неполадок является неисправность регулятора холостого хода (РХХ). О нём мы и поговорим в этой статье.

Регулятор (датчик) холостого хода ВАЗ 2107

В обиходе РХХ называют датчиком, хотя он таковым не является. Дело в том, что датчики относятся к измерительному оборудованию, а регуляторы — к исполнительному. Иными словами, он не собирает информацию, а выполняет команды.

Предназначение

РХХ является узлом системы питания двигателя с распределённым впрыском, регулирующим объем воздуха, поступающего во впускной коллектор (ресивер) при закрытой заслонке дросселя. По сути, это обычный клапан, который приоткрывает запасной (байпасный) воздушный канал на заданную величину.

Устройство РХХ

Регулятор холостого хода — это электродвигатель шаговой конструкции, состоящий из статора с двумя обмотками, магнитного ротора и штока с подпружиненным клапаном (запорным наконечником). При поступлении напряжения на первую обмотку, ротор проворачивается на определённый угол. Когда оно подаётся на другую обмотку, он повторяет своё движение. Благодаря тому, что шток имеет на своей поверхности резьбу, при вращении ротора, он двигается вперёд-назад. За один полный оборот ротора шток совершает несколько «шагов», перемещая наконечник.

Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
1 — клапан; 2 — корпус регулятора; 3 — обмотка статора; 4 — ходовой винт; 5 — штекерный вывод обмотки статора; 6 — шариковый подшипник; 7 — корпус обмотки статора; 8 — ротор; 9 — пружина

Принцип действия

Работой устройства управляет электронный блок (контроллер). Когда зажигание выключено, шток РХХ максимально выдвинут вперёд, из-за чего проходное отверстие байпасного канала перекрыто полностью, и воздух в ресивер не поступает вообще.

При запуске силового агрегата электронный контроллер, ориентируясь на данные, поступающие с датчиков температуры и оборотов коленвала, подаёт определённое напряжение на регулятор, который, в свою очередь, приоткрывает проходное сечение обходного канала. По мере нагрева силового агрегата и снижения его оборотов, электронный блок через РХХ уменьшает поступление воздуха в коллектор, стабилизируя работу силового агрегата на холостом ходу.

Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
Работой регулятора управляет электронный блок управления

Когда мы жмём на педаль акселератора, воздух в ресивер поступает уже через главный канал дроссельного узла. Байпасный канал при этом перекрыт. Для правильного определения количества «шагов» электродвигателя устройства, электронный блок дополнительно использует информацию, поступающую с датчиков положения заслонки дросселя, расхода воздуха, положения коленчатого вала и скорости.

При возникновении дополнительной нагрузки на двигатель (включении вентиляторов радиатора, отопителя, кондиционера, обогрева заднего стекла), контроллер посредством регулятора открывает запасной воздушный канал для поддержания мощности силового агрегата, предотвращения провалов и рывков.

Где находится регулятор холостого хода на ВАЗ 2107

РХХ расположен в корпусе дроссельного узла. Сам узел прикреплён к тыльной части впускного коллектора двигателя. Определить местоположение регулятора можно по жгуту проводов, подходящему к его разъёму.

Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
РХХ находится в корпусе дроссельного узла

Регулирование холостого хода в карбюраторных двигателях

В карбюраторных силовых агрегатах ВАЗ 2107 холостой ход обеспечивается при помощи экономайзера, исполнительным узлом которого является электромагнитный клапан. Клапан установлен в корпусе карбюратора и управляется специальным электронным блоком. Последний получает данные о количестве оборотов двигателя с катушки зажигания, а также о положении дроссельной заслонки первичной камеры карбюратора с контактов винта количества топлива. Обработав их, блок подаёт напряжение на клапан, или же отключает его. В основе конструкции электромагнитного клапана находится электромагнит с запорной иглой, которая открывает (закрывает) отверстие в топливном жиклёре холостого хода.

Признаки неисправности РХХ

Признаками того, что регулятор холостого хода вышел из строя могут быть:

  • нестабильный холостой ход (двигатель троит, глохнет при отпускании педали акселератора);
  • снижение или увеличение количества оборотов двигателя на холостом ходу (плавающие обороты);
  • снижение мощностных характеристик силового агрегата, особенно при дополнительной нагрузке (включении вентиляторов отопителя, радиатора, обогрева заднего стекла, дальнего света и др.);
  • усложнённый запуск двигателя (мотор заводится только при нажатии на педаль газа).

Но здесь следует иметь в виду, что подобные симптомы могут быть присущи и неисправности других датчиков, например, датчикам положения дроссельной заслонки, массового расхода воздуха или положения коленвала. К тому же, при неисправности РХХ контрольная лампа «CHECK ENGINE» на щитке не загорается, и считать код ошибки двигателя не получится. Выход один — тщательная проверка устройства.

Проверка электрической цепи регулятора холостого хода

Прежде чем перейти к диагностике самого регулятора, необходимо проверить его цепь, ведь причиной того, что он перестал работать, может быть обычный обрыв проводов или неисправность электронного блока управления. Для диагностики цепи потребуется только мультиметр с возможностью измерения напряжения. Порядок действий следующий:

  1. Поднимаем капот, находим на дроссельном узле жгут проводов датчика.
  2. Отсоединяем колодку жгута проводов.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Каждый из выводов РХХ промаркирован
  3. Включаем зажигание.
  4. Включаем мультиметр в режим вольтметра с диапазоном измерения 0–20 В.
  5. Минусовой щуп прибора подключаем к массе автомобиля, а плюсовой по очереди к выводам «A» и «D» на колодке жгута проводов.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107

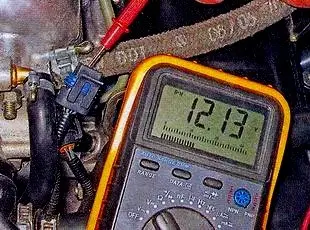

    Напряжение между массой и выводами A, D должно быть примерно 12 В

Напряжение между массой и каждым из выводов должно соответствовать напряжению бортовой сети, т. е. примерно 12 В. Если оно меньше этого показателя, или его вообще нет — нужно провести диагностику проводки и электронного блока управления.

Диагностика, ремонт и замена регулятора холостого хода

Чтобы проверить и заменить сам регулятор, потребуется демонтировать дроссельный узел и отсоединить от него устройство. Из инструментов и средств будут необходимы:

  • отвёртка с крестовидной битой;
  • шлицевая отвёртка;
  • круглогубцы;
  • торцевой ключ или головка на 13;
  • мультиметр с возможностью измерения сопротивления;
  • штангенциркуль (можно использовать линейку);
  • чистая сухая тряпка;
  • охлаждающая жидкость на долив (максимум 500 мл).

Демонтаж дроссельного узла и снятие РХХ

Чтобы снять дроссельный узел, необходимо:

  1. Поднять капот, отключить от аккумулятора минусовой провод.
  2. При помощи шлицевой отвёртки зацепить наконечник троса привода дроссельной заслонки и снять его с «пальца» педали газа.
  3. На дроссельном блоке круглогубцами отсоединить фиксатор на секторе привода заслонки дросселя.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107

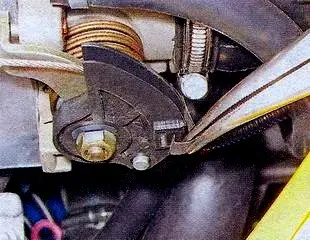

    Фиксатор отсоединяется при помощи круглогубцев или отвертки
  4. Провернуть сектор против часовой стрелки и отсоединить от него наконечник троса.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Чтобы отсоединить наконечник, нужно провернуть сектор привода против часовой стрелки
  5. Снять пластиковый колпачок с наконечника троса.
  6. При помощи двух ключей на 13 ослабить крепление троса на кронштейне.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Чтобы ослабить трос, нужно отпустить обе гайки
  7. Вывести трос из прорези кронштейна.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Чтобы снять трос, его нужно вывести из прорези кронштейна
  8. Отсоединить колодки проводов от разъёмов РХХ и датчика положения заслонки дросселя.
  9. Отвёрткой с крестовидной битой или круглогубцами (в зависимости от типа хомутов) ослабить хомуты на подводящем и отводящем штуцерах охлаждающей жидкости. Снять хомуты. При этом возможно вытекание небольшого количества жидкости. Вытереть её потеки сухой чистой тряпкой.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Хомуты можно ослабить отверткой или пассатижами (круглогубцамим)
  10. Таким же образом ослабить хомут и снять шланг со штуцера вентиляции картера.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Штуцер вентиляции картера расположен между штуцерами подвода и отвода охлаждающей жидкости
  11. Отвёрткой с крестообразной битой ослабить хомут на патрубке подвода воздуха. Снять патрубок с корпуса дроссельного блока.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Воздушный патрубок зафиксирован червячным хомутом
  12. Аналогично ослабить хомут и снять шланг для отвода топливных паров со штуцера на дроссельном узле.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107

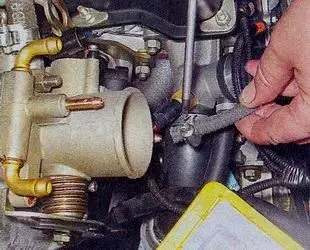

    Для снятия шланга отвода паров топлива нужно ослабить хомут
  13. При помощи торцевого ключа или головки на 13 открутить гайки (2 шт) крепления дроссельного узла к впускному коллектору.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Дроссельный узел крепится к коллектору при помощи двух шпилек с гайками
  14. Снять со шпилек коллектора корпус дроссельного узла вместе с уплотнительной прокладкой.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Между дроссельным узлом и коллектором установлена уплотнительная прокладка
  15. Извлечь из коллектора пластиковую втулку, задающую конфигурацию воздушного потока.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Пластиковая втулка задает конфигурацию воздушного потока внутри коллектора
  16. Используя отвёртку с крестообразной битой, отвернуть два винта, крепящих регулятор к корпусу дроссельного блока.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Регулятор крепится к корпусу дроссельного узла при помощи двух винтов
  17. Аккуратно снять регулятор, стараясь не повредить резиновое уплотнительное кольцо.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    В месте соединения РХХ с дроссельным узлом установлено уплотнительное резиновое кольцо

Видео: снятие и чистка дроссельного узла на ВАЗ 2107

Чистка дроссельной заслонки ВАЗ 2107 инжектор своими руками

Как проверить регулятор холостого хода

Для проверки РХХ следует выполнить следующие действия:

  1. Включить мультиметр в режим омметра с пределом измерения 0–200 Ом.
  2. Подсоединить щупы прибора к выводам A и B регулятора. Замерить сопротивление. Повторить замеры для выводов C и D. У исправного регулятора сопротивление между указанными выводами должно составлять 50–53 Ом.
    Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
    Сопротивление между соседними парными выводами должно быть 50–53 Ом
  3. Перевести прибор в режим измерения сопротивления с максимальным пределом. Произвести замеры сопротивления между контактами A и C, а после B и D. Сопротивление в обоих случаях должно стремиться к бесконечности.
  4. При помощи штангенциркуля измерить вылет запорного штока регулятора по отношению к плоскости крепления. Он должен быть не более 23 мм. Если он больше этого показателя, провести корректировку положения штока. Для этого один провод (от плюсовой клеммы аккумулятора) подсоединить к выводу D, а другой (от массы) кратковременно подсоединять к контакту C, имитируя импульсную подачу напряжения от электронного блока управления. При достижении штоком максимального вылета повторить замеры.

Если величина сопротивления между перечисленными выводами не соответствует указанным показателям, или вылет штока больше 23 мм, регулятор холостого хода необходимо заменить. Пытаться ремонтировать устройство нет смысла. В случае обрыва или замыкания в обмотках статора, а именно эти неисправности являются причиной изменения сопротивления на выводах, регулятор восстановлению не подлежит.

Все, что нужно знать о регуляторе (датчике) холостого хода ВАЗ 2107
Шток должен быть выдвинут на 23 мм

Чистка регулятора холостого хода

Если же сопротивление в норме и с длиной штока все в порядке, но он не двигается после подключения напряжения, устройство можно попытаться почистить. Проблема может заключаться в заклинивании червячного механизма, благодаря которому перемещается шток. Для чистки можно использовать жидкость для борьбы со ржавчиной типа WD-40 или её аналоги.

Жидкость наносится на сам шток в том месте, где он входит в корпус регулятора. Но не переусердствуйте: заливать средство внутрь устройства не нужно. По истечении получаса возьмитесь за шток и аккуратно покрутите его из стороны в сторону. После этого проверьте его работоспособность путём подключения проводов от аккумулятора к выводам D и C, как было описано выше. Ели шток регулятора начал двигаться, устройство снова можно использовать.

Видео: чистка РХХ

как чистить датчик регулятор холостого хода

Как выбрать РХХ

При покупке нового регулятора особое внимание рекомендуется обращать на производителя, ведь от него зависит качество детали, а, следовательно, и срок её службы. В России регуляторы холостого хода для инжекторных автомобилей ВАЗ выпускаются под каталожным номером 21203–1148300. Эти изделия практически универсальны, так как подходят они и к «семёркам», и ко всем «Самарам», и к представителям ВАЗ десятого семейства.

С конвейера ВАЗ 2107 сходили со штатными регуляторами производства ОАО «Пегас» (г. Кострома) и КЗТА (г. Калуга). РХХ производства КЗТА сегодня считаются наиболее надёжными и долговечными. Стоимость такой детали в среднем составляет 450–600 рублей.

Установка нового регулятора холостого хода

Для установки нового РХХ необходимо:

  1. Покрыть уплотнительное кольцо тонким слоем моторного масла.
  2. Установить РХХ в корпус дроссельного блока, зафиксировать его двумя винтами.
  3. Установить собранный дроссельный узел на шпильки коллектора, закрепить его при помощи гаек.
  4. Подсоединить магистральные шланги охлаждающей жидкости, вентиляции картера и отвода паров топлива. Зафиксировать их хомутами.
  5. Надеть и зафиксировать хомутом воздушный патрубок.
  6. Подключить колодки проводов к регулятору и датчику положения заслонки дросселя.
  7. Подсоединить трос привода заслонки.
  8. Проверить уровень охлаждающей жидкости и долить её при необходимости.
  9. Подключить аккумулятор и проверить работу мотора.

Как видите, ничего сложного ни в устройстве, ни в процессе проверки и замены регулятора холостого хода нет. В случае его неисправности вы без проблем сможете решить эту проблему без посторонней помощи.
