Volvo XC90 (2015-2016) – блок предохранителей
Содержание
Volvo XC90 (2015-2016) — Схема блока предохранителей
Год производства: 2015, 2016.
Предохранители прикуривателя (электророзетка) в Volvo XC90 это предохранители нет. 24, 25 и 26 в блоке предохранителей в моторном отсеке и предохранитель №. 2 (разъем туннельной консоли) в блоке предохранителей под бардачком.
Расположение блока предохранителей
Блок реле/предохранителей в моторном отсеке
Блок предохранителей расположен с правой стороны.
2) Блок предохранителей под бардачком
Блок предохранителей расположен под перчаточным ящиком с правой стороны.
3) Грузовой отсек
Блок предохранителей расположен под перчаточным ящиком с правой стороны.

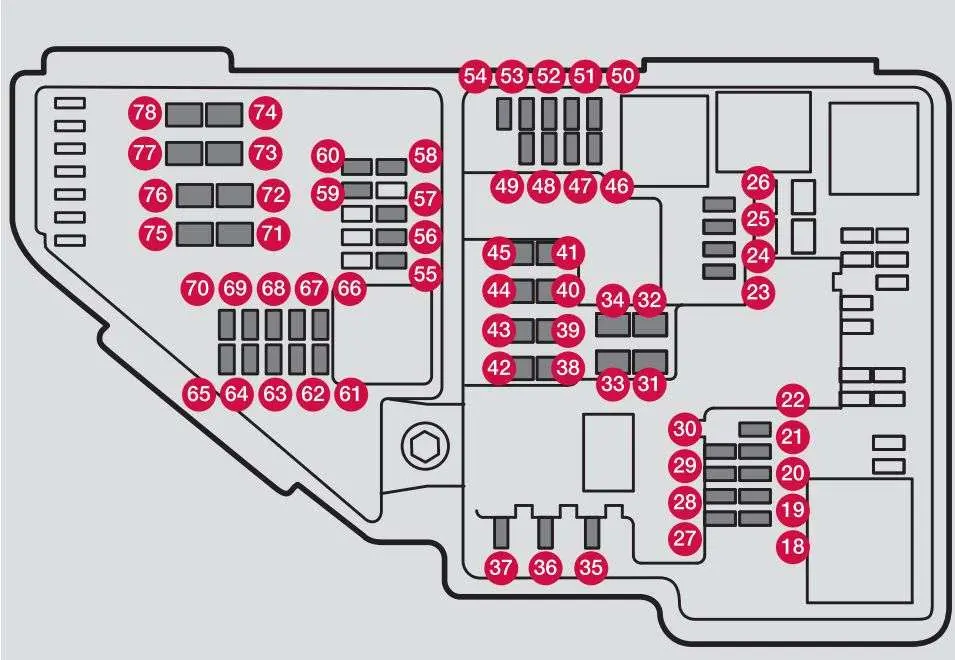

Предохранители в моторном отсеке
| Нет. | описание | Ампер [A] |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | USB-разъем на передней панели* | 5 |
| 24 | Розетка 12 В на передней туннельной консоли | 15 |
| 25 | Розетка 12В на задней части туннельной консоли; Розетка 12 В на туннельной консоли между задними сиденьями. | 15 |
| 26 | Розетка 12 В в багажнике; Наличие USB для iPad B. | 15 |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | Обогрев лобового стекла*, сторона водителя | – |
| 32 | Обогрев лобового стекла*, сторона водителя | 40 |
| 33 | Омыватели фар*[19659063 | 25 |
| 34 | Кристаллическая шайба | 25 |
| 35 | – | – |
| 36 | Корно | 20 |
| 37 | Сирена сигнализации | 5 |
| 38 | Модуль управления тормозной системой (клапана, стояночный тормоз) | 40 |
| 39 | Уборочные машины | 30 |
| 40 | Стиральная машина с задней дверью | 25 |
| 41 | Обогрев лобового стекла* со стороны пассажира | 40 |
| 42 | – | – |
| 43 | Модуль управления тормозной системой (насос АБС) | 40 |
| 44 | – | – |
| 45 | Обогрев лобового стекла* со стороны пассажира | – |
| 46 | Питание отключается при включении зажигания: модуль управления двигателем, детали коробки передач, электроусилитель руля, центральный электрический модуль; Модуль управления тормозной системой | 5 |
| 47 | Внешний звук | 5 |
| 48 | Фара со стороны пассажира | 7,5 |
| 49 | – | – |
| 50 | – | – |
| 51 | Модуль управления подключением аккумулятора | 5 |
| 52 | Воздушная подушка; Датчик веса пассажира (OWS) | 5 |
| 53 | Фара со стороны водителя | 7,5 |
| 54 | Датчик педали акселератора | 5 |
| 55 | Модуль управления коробкой передач Модуль управления переключением передач | 15 |
| 56 | Модуль управления двигателем | 5 |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | Модуль управления двигателем; Доброжелательность; Клапан турбокомпрессора. | 20 |
| 62 | Соленоиды; Клапаны; Термостат системы охлаждения двигателя | 10 |
| 63 | Регуляторы вакуума; Клапан. | 7,5 |
| 64 | Модуль управления затемнением спойлера; Модуль управления шторкой радиатора; Обнаружение утечек топлива | 5 |
| 65 | – | – |
| 66 | Кислородные датчики с подогревом (спереди и сзади) | 15 |
| 67 | Электромагнитный клапан масляного насоса; магнитная муфта кондиционера; датчик кислорода с подогревом (центральный) | 15 |
| 68 | – | – |
| 69 | Модуль управления двигателем | 20 |
| 70 | Катушка зажигания; Свечи зажигания | 15 |
| 71 | – | – |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | Аввиаменто | – |
| 78 | Аввиаменто | 40 |
ПРОЧИТАЙТЕ Volvo C40 Recharge (2022 г.) – блок предохранителей

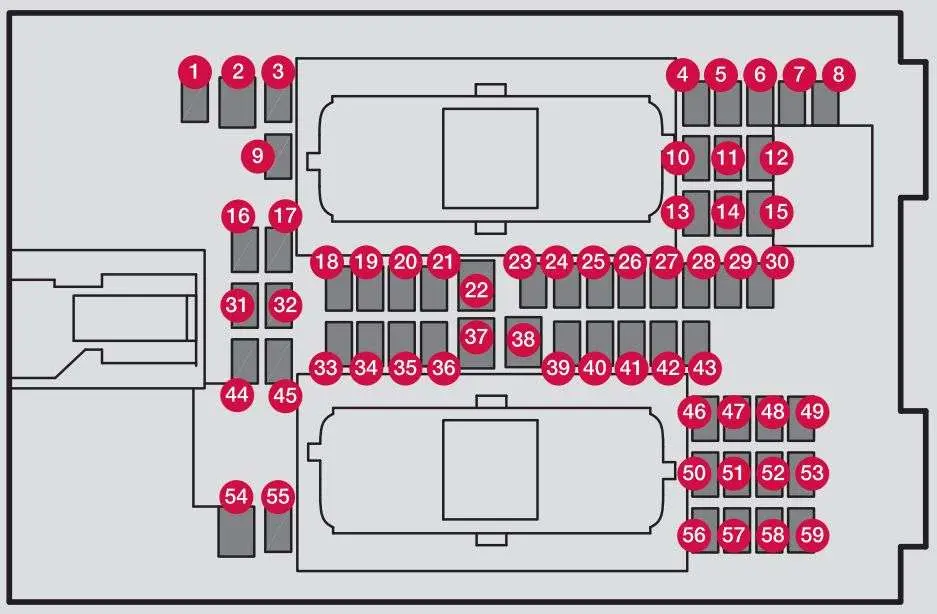

Предохранители в салоне
Предохранители в салоне, под бардачком.
| Нет. | описание | Ампер [A] |
| 1 | – | – |
| 2) | Розетка 120В сзади на туннельной консоли*. Розетка 120 В между задними сиденьями A | 30 |
| 3) | – | – |
| 4 | Датчик движения системы сигнализации Б. | 5 |
| 5 | Мультимедийные письма | 5 |
| 6 | Щиток приборов | 5 |
| 7 | Кнопки центральной консоли | 5 |
| 8 | Солнечный датчик | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Летающий модуль | 5 |
| 12 | Пусковой модуль и стояночный тормоз | 5 |
| 13 | Модуль подогрева рулевого колеса* | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Модуль климат-контроля | 10 |
| 19 | – | – |
| 20 | Бортовая диагностика (OBDII) | 10 |
| 21 | Центральный вид | 5 |
| 22 | Модуль вентиляции системы отопления (передний) | 40 |
| 23 | – | – |
| 24 | Подсветка приборов; Замена освещения; Функция автоматического затемнения зеркала заднего вида; Датчик дождя и света; Клавиатура задней туннельной консоли* A; Передние сиденья с электроприводом*; Задние сиденья с электроприводом А; A. Индикация функции комфорта задних сидений A; Функция массажа задних сидений A | 7,5 |
| 25 | Модуль управления функцией помощи при вождении | 5 |
| 26 | Панорамная крыша и солнцезащитный козырек* | 20 |
| 27 | Обратный экран* | 5 |
| 28 | Дополнительное освещение | 5 |
| 29 | – | – |
| 30 | Потолочный консольный дисплей (Напоминание о ремнях безопасности, индикатор боковой подушки безопасности пассажира) | 5 |
| 31 | – | – |
| 32 | Датчик влажности | 5 |
| 33 | Модуль задней двери со стороны пассажира | 20 |
| 34 | Предохранители в грузовом отсеке | 10 |
| 35 | модуль управления подключением к Интернету; Модуль управления Volvo On Call. | 5 |
| 36 | Модуль задней двери водителя | 20 |
| 37 | Модуль управления информационно-развлекательной системой (усилитель звука) | 40 |
| 38 | Модуль вентилятора системы отопления (сзади) | 40 |
| 39 | Многодиапазонный антенный модуль | 5 |
| 40 | Функция массажа передних сидений | 5 |
| 41 | – | – |
| 42 | Стеклоочиститель задней двери | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Обогрев переднего сиденья со стороны водителя* | 15 |
| 47 | Обогрев передних сидений со стороны пассажира* | 15 |
| 48 | Насос охлаждающей жидкости | 10 |
| 49 | – | – |
| 50 | Модуль передней двери со стороны водителя | 20 |
| 51 | Активный модуль управления шасси* | 20 |
| 52 | – | – |
| 53 | Форма контроля переписи населения | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Модуль передней двери со стороны пассажира | 20 |
| 57 | Разъем функции комфорта задних сидений A | 5 |
| 58 | – | – |
| 59 | Выключатель предохранителей 53 и 58 | 15 |
| Volvo XC90B Только для некоторых рынков | ||
ЧИТАТЬ Volvo S40 (2012) – блок предохранителей

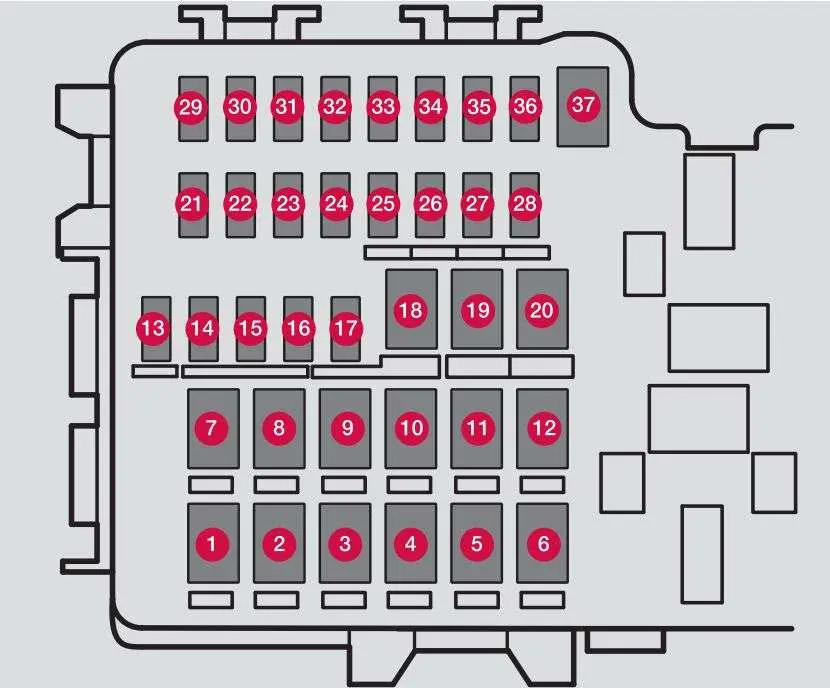

Предохранители в грузовом отсеке
| Нет. | Ампер [A] | |
| 1 | Обогрев заднего стекла | 30 |
| 2) | Электропривод заднего сиденья (со стороны водителя) | 20 |
| 3) | Компрессор с пневмоподвеской*. | 40 |
| 4 | Задний дополнительный электрообогреватель (со стороны пассажира) | 30 |
| 5 | – | – |
| 6 | Задний дополнительный электрообогреватель (со стороны водителя)* | 30 |
| 7 | Электропривод заднего сиденья (со стороны пассажира) | 20 |
| 8 | – | – |
| 9 | Электропривод задней двери* | 25 |
| 10 | Электрический модуль переднего сиденья (со стороны пассажира)* | 20 |
| 11 | Модуль управления фаркопом*[19659435 | 40 |
| 12 | Модуль преднатяжителя ремня безопасности (со стороны пассажира) | 40 |
| 13 | Внутренние обмотки реле | 5 |
| 14 | – | – |
| 15 | Модуль обнаружения движения ног для открытия двери багажного отделения* | 5 |
| 16 | – | – |
| 17 | – | – |
| 18 | Модуль управления фаркопом *. | 25 |
| 19 | Электропривод переднего сиденья (форма водителя *) | 20 |
| 20 | Модуль преднатяжителя ремня безопасности (со стороны водителя) | 40 |
| 21 | Парковочная камера* | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | Ионный воздушный фильтр | 5 |
| 25 | – | – |
| 26 | Модули подушек безопасности и преднатяжителей ремней безопасности | 5 |
| 27 | Радиатор; Подстаканник с подогревом и охлаждением (сзади) A. | 10 |
| 28 | Подогрев заднего сиденья (со стороны водителя)* | 15 |
| 29 | – | – |
| 30 | Информация о слепых зонах (BLIS)*. | 5 |
| 31 | – | – |
| 32 | Модули преднатяжителей ремней безопасности | 5 |
| 33 | Привод системы выбросов | 5 |
| 34 | – | – |
| 35 | Модуль управления полным приводом* | 15 |
| 36 | Подогрев заднего сиденья (со стороны пассажира)* | 15 |
| 37 | – | – |
