Volvo XC90 (2013-2014) – блок предохранителей

Содержание

Volvo XC90 (2013-2014) — Схема блока предохранителей
Расположение блока предохранителей

Volvo XC90 (2013-2014) — Схема блока предохранителей

Год производства: 2013, 2014.

фузибили Предохранители (розетки) в Volvo XC90 это номер предохранителя. 11 (розетки 12 В – передние и задние сиденья) в блоке предохранителей под рулевым колесом и предохранитель №. 8 (розетка 12 В в багажнике) в блоке предохранителей в багажнике.

Расположение блока предохранителей

1) Блок реле/предохранителей в моторном отсеке с правой стороны.

2) Блок предохранителей в салоне под рулем

Этот блок предохранителей расположен за пластиковой крышкой под приборной панелью.

3) Блок предохранителей в салоне, на краю приборной панели

Предохранители расположены внутри панели доступа, на краю приборной панели, со стороны водителя.

4) Блок предохранителей в багажнике

Эти предохранители грузового отсека расположены за панелью грузового отсека со стороны водителя.

5) Дополнительный блок предохранителей в грузовом отделении (XC90 Executive)

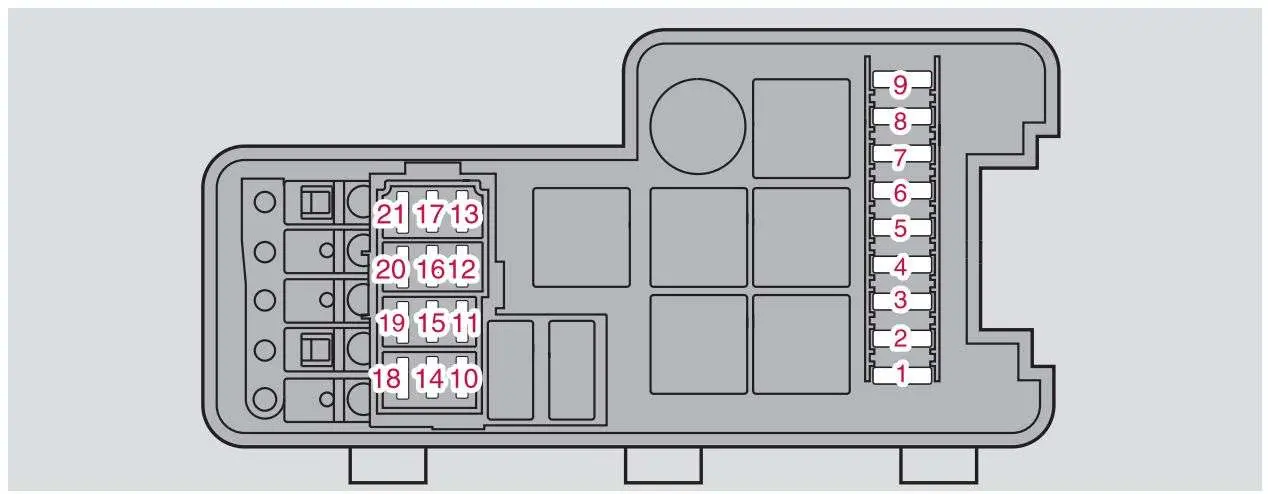

Предохранители в моторном отсеке

Volvo XC90 (2013-2014) – блок предохранителей — Volvo XC90 — предохранители — моторный отсек

Нет.	описание	Ампер [A]
1	АБС	30
2	АБС	30
3	Омыватели фар	35
4	–	–
5	Дополнительные фары *	35
6	Стартовое реле	35
7	Уборочные машины	25
8	Топливный насос	15
9	Модуль управления коробкой передач	15
10	Катушки зажигания; Модуль управления двигателем.	20
11	Датчик дроссельной заслонки; Компрессор кондиционера.	10
12	Модуль управления двигателем; Топливные форсунки; Датчик массы воздушного потока.	15
13	Актуатор впускного коллектора (6 цилиндров)	10
14	Датчик кислорода с подогревом	20
15	Вентиляция картера; Соленоидные клапаны; Подключение к кондиционеру; Диагностика утечек; Модуль управления двигателем.	15
16	Проектор ближнего света со стороны водителя	20
17	Фары ближнего света со стороны пассажира	20
18	–	–
19	Питание блока управления двигателем, реле двигателя	5
20	Люси ди Паркеджио	15
21	Вакуумный насос	20

Предохранители в салоне на краю приборной панели

Предохранители расположены внутри панели доступа на краю приборной панели со стороны водителя.

ЧИТАЙТЕ Volvo S90 (1997-1998) – Блок предохранителей

Нет.	описание	Ампер [A]
1	Вентилятор – система отопления	30
2	Усилитель звука*	30
3	Сиденье водителя с электроприводом *	25
4	Пассажирское сиденье с электроприводом *	25
5	Модуль управления водительской дверью	25
6	Модуль управления передней пассажирской дверью	25
7	–	–
8	Радио; CD-плеер; Развлечения для задних пассажиров (RSE)*.	15
9	навигационная система Volvo; Спутниковое радио SiriusXM™.	10
10	Бортовая диагностика; Выключатель; Датчик угла поворота рулевого колеса; Летающий модуль.	5
11	Включить; МИСТЕР; Модуль управления двигателем; Иммобилайзер; Модуль управления коробкой передач.	7,5
12	Потолочное освещение; Верхний электронный модуль управления.	10
13	Люк на крыше *	15
14	Автомобильный комплект громкой связи Bluetooth	5
15	–	–
16	–	–
17	–	–
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

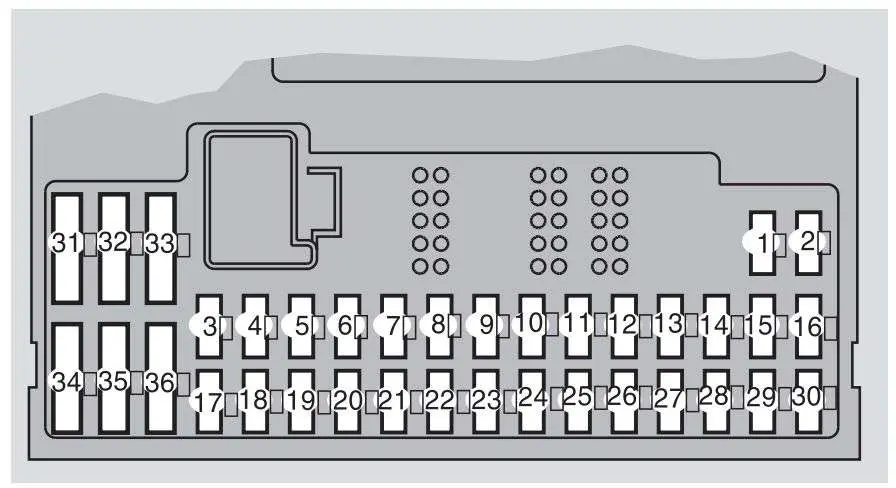

Блок предохранителей в салоне, за пластиковой крышкой, со стороны водителя

Этот блок предохранителей расположен за пластиковой крышкой под рулевым колесом.

Нет.	описание	Ампер [A]
1	Подогрев пассажирского сиденья *	15
2	Подогрев водительского сиденья*[19659223	15
3	Корно	15
4	–	–
5	Аудиосистема	10
6	–	–
7	–	–
8	Сирена сигнализации *	5
9	Питание выключателя стоп-сигналов	5
10	Панель приборов; Кондиционер; Сиденье водителя с электроприводом; Датчик веса пассажира.	10
11	Розетки 12 В – передние и задние сиденья; Холодильник* (XC90 Executive).	15
12	–	–
13	–	–
14	–	–
15	АБС, ДСТК	5
16	Гидроусилитель руля, активное освещение поворотов*.	10
17	Дневные ходовые огни со стороны водителя (ДХО)	7,5
18	Дневные ходовые огни со стороны пассажира (ДХО)	7,5
19	–	–
20	–	–
21	Модуль управления коробкой передач	10
22	Ходовые огни со стороны водителя	10
23	Ходовые огни со стороны пассажира	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Пассажирское сиденье с электроприводом*; Развлекательная система RSE для задних сидений.	5
29	Топливный насос	7,5
30	Информационная система слепых зон *	5
31	–	–
32	–	–
33	Вакуумный насос	20
34	Насос омывателя и заднего стекла	15
35	–	–
36	–	–

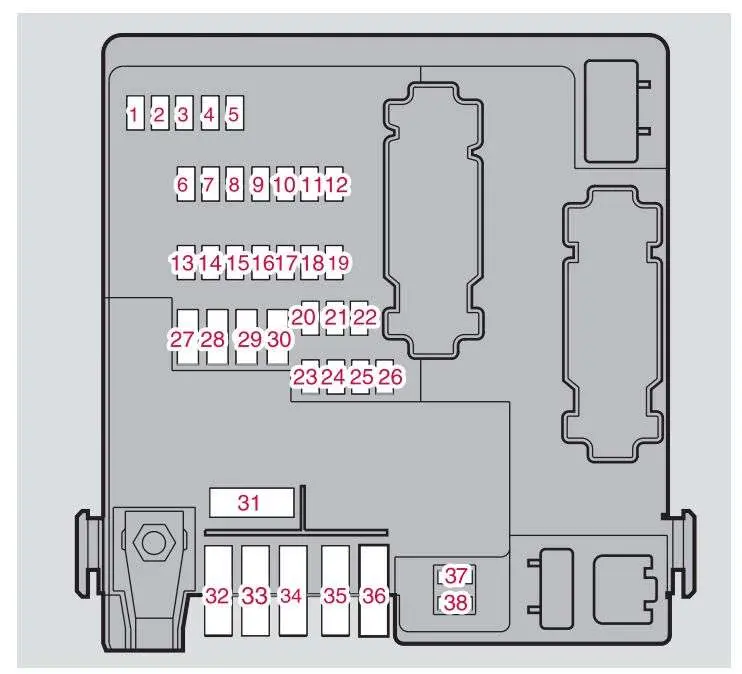

Следы в багажнике

Предохранители грузового отсека расположены за панелью в грузовом отсеке со стороны водителя.

ЧИТАЙТЕ Volvo V40 (2001 г.) – блок предохранителей и реле

Нет.	описание	Ампер [A]
1	Поддержка освещения	10
2	Парковочные огни; Задний противотуманный фонарь; Освещение грузового отсека; Подсветка номерного знака; Диоды стоп-сигналов.	20
3	Аксессуары	15
4	–	–
5	Задний электронный модуль	10
6	–	–
7	Электропроводка прицепа (30 проводов)*.	15
8	Розетка 12В в багажнике	15
9	Задняя пассажирская дверь – подъем стекла, функция деактивации стекла	20
10	Задняя дверь со стороны водителя – подъем стекла, функция деактивации стекла	20
11	–	–
12	–	–
13	–	–
14	Задний климат-контроль *	15
15	–	–
16	–	–
17	Аудио аксессуары	5
18	–	–
19	Задний стеклоочиститель	15
20	Жгут проводов прицепа (15 проводов)*.	20
21	–	–
22	–	–
23	Полный привод (AWD)	7,5
24	–	–
25	–	–
26	Ассистент парковки *	5
27	Главный предохранитель: проводка прицепа, система помощи при парковке, полный привод	30
28	Центральный замок	15
29	Освещение прицепа со стороны водителя: габаритные огни, поворотники*.	25
30	Освещение с пассажирской стороны прицепа: стоп-сигнал, задний противотуманный фонарь, указатель поворота*.	25
31	Главный предохранитель: предохранители 37 и 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Обогрев заднего стекла	20
38	Обогрев заднего стекла	20

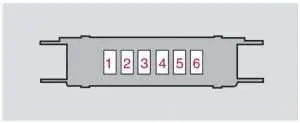

Дополнительные предохранители в багажнике (XC90 Executive*)
