Volvo XC90 (2010) — блок предохранителей
Volvo XC90 (2010) — Схема блока предохранителей
Год производства: за 2010 г.
фузибили Предохранители (розетки) в Volvo XC90 это номер предохранителя. 11 (розетки 12 В – передние и задние сиденья) в блоке предохранителей под рулевым колесом и предохранитель №. 8 (розетка 12 В в багажнике) в блоке предохранителей в багажнике.
Расположение блока предохранителей
1) Блок реле/предохранителей в моторном отсеке с правой стороны.
2) Блок предохранителей в салоне под рулем
Этот блок предохранителей расположен за пластиковой крышкой под приборной панелью.
3) Блок предохранителей в салоне, на краю приборной панели
Предохранители расположены внутри панели доступа, на краю приборной панели, со стороны водителя.
4) Блок предохранителей в багажнике
Эти предохранители грузового отсека расположены за панелью грузового отсека со стороны водителя.
5) Дополнительный блок предохранителей в грузовом отделении (XC90 Executive)

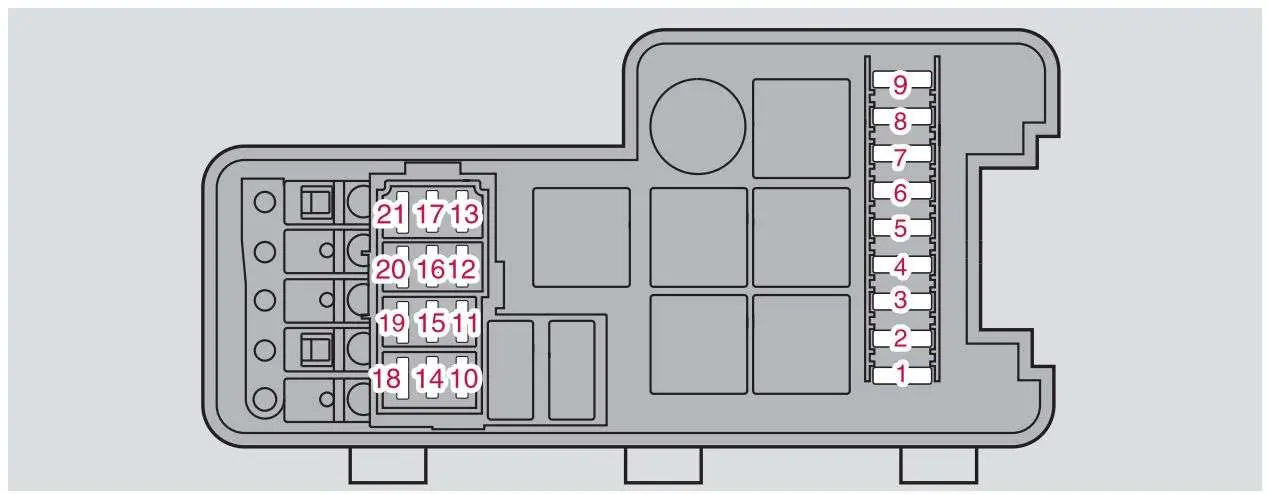

Предохранители в моторном отсеке
| Нет. | описание | Ампер [A] |
| 1 | АБС | 30 |
| 2 | АБС | 30 |
| 3 | Омыватели фар | 35 |
| 4 | – | – |
| 5 | Дополнительные фары * | 35 |
| 6 | Стартовое реле | 25 |
| 7 | Уборочные машины | 15 |
| 8 | Топливный насос | 15 |
| 9 | Модуль управления коробкой передач (V8 и 6-цилиндровый двигатель) | 15 |
| 10 | Катушки зажигания; Модуль управления двигателем. | 20 |
| 11 | Датчик дроссельной заслонки; Компрессор кондиционера; Вентилятор корпуса электроники. | 10 |
| 12 | Модуль управления двигателем; Топливные форсунки; Датчик массы воздушного потока. | 15 |
| 13 | Управление воздушной заслонкой (V8); Актуатор впускного коллектора (6 цилиндров). | 10 |
| 14 | Датчик кислорода с подогревом | 20 |
| 15 | Вентиляция картера; Соленоидные клапаны; Подключение к кондиционеру; Диагностика утечек; Модуль управления двигателем (V8, 6 цилиндров); Датчик расхода воздуха (V8). | 15 |
| 16 | Проектор ближнего света со стороны водителя | 20 |
| 17 | Фары ближнего света со стороны пассажира | 20 |
| 18 | – | – |
| 19 | Питание блока управления двигателем, реле двигателя | 5 |
| 20 | Люси ди Паркеджио | 15 |
| 21 | Вакуумный насос | 20 |

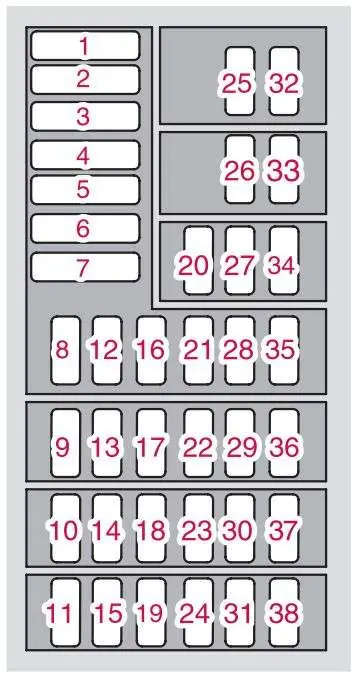

Предохранители в салоне на краю приборной панели
Предохранители расположены внутри панели доступа на краю приборной панели со стороны водителя.
ЧИТАТЬ Volvo V50 (2011-2012) – блок предохранителей
| Нет. | описание | Ампер [A] |
| 1 | Вентилятор – система отопления | 30 |
| 2 | Усилитель звука* | 30 |
| 3 | Сиденье водителя с электроприводом * | 25 |
| 4 | Пассажирское сиденье с электроприводом * | 25 |
| 5 | Дверь водителя – центральный замок, электростеклоподъемники, наружное зеркало заднего вида. | 25 |
| 6 | Дверь переднего пассажира – центральный замок, электростеклоподъемники, наружное зеркало заднего вида. | 25 |
| 7 | – | – |
| 8 | Радио, проигрыватель компакт-дисков | 15 |
| 9 | навигационная система Volvo*; спутниковое радио «Сириус»*; Развлечения для задних пассажиров (RSE)*. | 10 |
| 10 | Бортовая диагностика; Выключатель; Датчик угла поворота рулевого колеса; Летающий модуль. | 5 |
| 11 | Замок зажигания, SRS; Модуль управления двигателем (V8, 6 цилиндров); Иммобилайзер; Модуль управления коробкой передач (V8, 6 цилиндров). | 7,5 |
| 12 | Потолочное освещение; Верхний электронный модуль управления. | 10 |
| 13 | Люк* | 15 |
| 14 | Автомобильный комплект громкой связи Bluetooth | 5 |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |

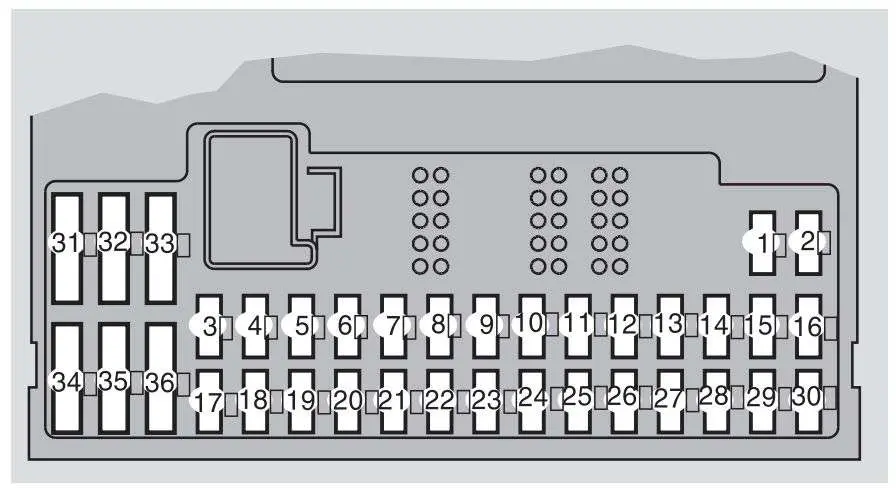

Блок предохранителей в салоне, за пластиковой крышкой, со стороны водителя
Этот блок предохранителей расположен за пластиковой крышкой под рулевым колесом.
| Нет. | описание | Ампер [A] |
| 1 | Подогрев пассажирского сиденья * | 15 |
| 2 | Подогрев водительского сиденья* | 15 |
| 3 | Корно | 15 |
| 4 | – | – |
| 5 | Аудиосистема | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Сирена сигнализации * | 5 |
| 9 | Питание выключателя стоп-сигналов | 5 |
| 10 | Панель приборов; Кондиционер; Сиденье водителя с электроприводом; Датчик веса пассажира. | 10 |
| 11 | Розетки 12 В – передние и задние сиденья; Холодильник* (XC90 Executive). | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | АБС, ДСТК | 5 |
| 16 | Усилитель руля; Активное освещение поворотов*. | 10 |
| 17 | Передний противотуманный фонарь со стороны водителя * | 7,5 |
| 18 | Передний противотуманный фонарь со стороны пассажира* | 7,5 |
| 19 | – | – |
| 20 | Насос охлаждающей жидкости (V8) | 5 |
| 21 | Модуль управления коробкой передач 1 | 10 |
| 22 | Ходовые огни со стороны водителя 1 | 10 |
| 23 | Габаритные огни со стороны пассажира | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Пассажирское сиденье с электроприводом * | 5 |
| 29 | – | – |
| 30 | Информационная система слепых зон * | 5 |
| 31 | – | – |
| 32 | – | – |
| 33 | Вакуумный насос | 20 |
| 34 | Насос омывателя и заднего стекла | 15 |
| 35 | – | – |
| 36 | – | – |
ЧИТАЙТЕ Volvo V40 (2018 г.) – блок предохранителей и реле

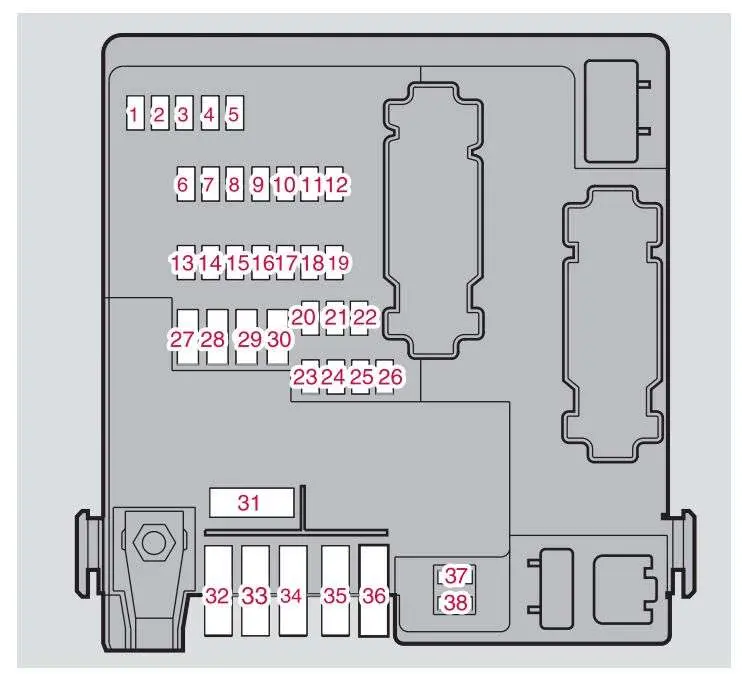

Предохранители в багажнике
Предохранители грузового отсека расположены за панелью в грузовом отсеке со стороны водителя.
| Нет. | описание | Ампер [A] |
| 1 | Поддержка освещения | 10 |
| 2 | Парковочные огни; Противотуманные огни; Освещение грузового отсека; Подсветка номерного знака; Диоды стоп-сигналов. | 20 |
| 3 | Аксессуары | 15 |
| 4 | – | – |
| 5 | Задний электронный модуль | 10 |
| 6 | Задняя развлекательная система (аксессуары) | 7,5 |
| 7 | Задняя развлекательная система (аксессуары) | 15 |
| 8 | Розетка 12В в багажнике | 15 |
| 9 | Задняя пассажирская дверь – подъем стекла, функция деактивации стекла | 20 |
| 10 | Задняя дверь со стороны водителя – подъем стекла, функция деактивации стекла | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Сабвуфер*; Задний климат-контроль*. | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Аудио аксессуары | 5 |
| 18 | – | – |
| 19 | Задний стеклоочиститель | 15 |
| 20 | Жгут проводов прицепа (15 проводов)*. | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Ассистент парковки | 7,5 |
| 24 | – | – |
| 25 | – | – |
| 26 | Ассистент парковки * | 5 |
| 27 | Главный предохранитель: проводка прицепа, система помощи при парковке, полный привод | 30 |
| 28 | Центральный замок | 15 |
| 29 | Освещение прицепа со стороны водителя: габаритные огни, поворотники*. | 25 |
| 30 | Освещение с пассажирской стороны прицепа: стоп-сигнал, задний противотуманный фонарь, указатель поворота*. | 25 |
| 31 | Главный предохранитель: предохранители 37 и 38. | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Обогрев заднего стекла | 20 |
| 38 | Обогрев заднего стекла | 20 |

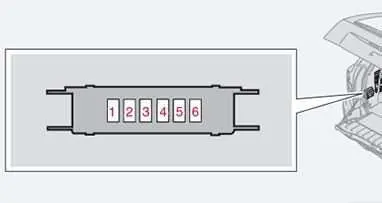

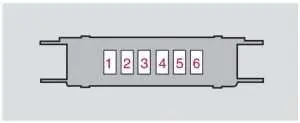

Дополнительные предохранители в багажнике (XC90 Executive*)
Предохранители грузового отсека расположены за панелью в грузовом отсеке со стороны водителя.
ЧИТАТЬ Volvo V60 (2011-2018) – блок предохранителей
| Нет. | описание | Ампер [A] |
| 1 | Реле обогрева задних сидений и массажа передних сидений | 5 |
| 2 | Обогрев заднего сиденья, сторона водителя | 15 |
| 3 | Обогрев заднего сиденья со стороны пассажира | 15 |
| 4 | Вентиляция/массаж передних сидений | 10 |
| 5 | – | – |
| 6 | – | – |
