Volvo XC90 (2008) — блок предохранителей

Volvo XC90 I (2008) – Схема блока предохранителей

Год производства: за 2008 г.

фузибили Предохранители (розетки) в Volvo XC90 это номер предохранителя. 11 (розетки 12 В – передние и задние сиденья) в блоке предохранителей под рулевым колесом и предохранитель №. 8 (розетка 12 В в багажнике) в блоке предохранителей в багажнике.

Расположение блока предохранителей

1) Блок реле/предохранителей в моторном отсеке с правой стороны.

2) Блок предохранителей в салоне под рулем

Этот блок предохранителей расположен за пластиковой крышкой под приборной панелью.

3) Блок предохранителей в салоне, на краю приборной панели

Предохранители расположены внутри панели доступа, на краю приборной панели, со стороны водителя.

4) Блок предохранителей в багажнике

Эти предохранители грузового отсека расположены за панелью грузового отсека со стороны водителя.

5) Дополнительный блок предохранителей в грузовом отделении (XC90 Executive)

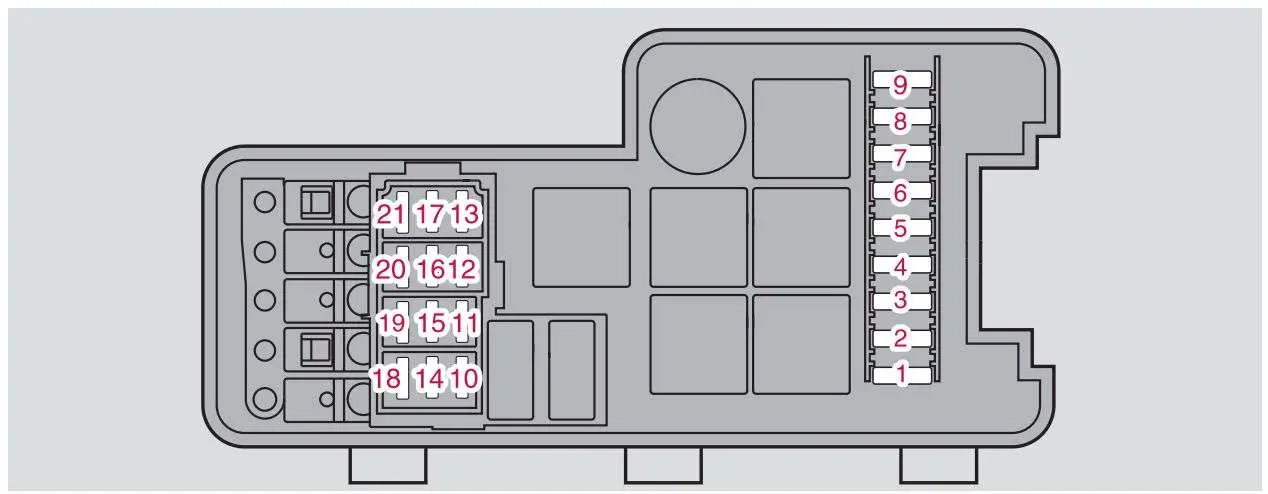

Предохранители в моторном отсеке

Volvo XC90 — предохранители — моторный отсек

Нет.	описание	Ампер [A]
1	АБС	30
2	АБС	30
3	Омыватели фар	35
4	–	–
5	Дополнительные фары (опционально)	35
6	Стартовое реле	25
7	Уборочные машины	15
8	Топливный насос	15
9	Модуль управления коробкой передач (V8 и 6-цилиндровый двигатель)	15
10	Катушки зажигания; Модуль управления двигателем.	20
11	Датчик дроссельной заслонки; Компрессор кондиционера; Вентилятор корпуса электроники.	10
12	Модуль управления двигателем; Топливные форсунки; Датчик массы воздушного потока.	15
13	Управление воздушной заслонкой (V8); Актуатор впускного коллектора (6 цилиндров).	10
14	Датчик кислорода с подогревом	20
15	Вентиляция картера; соленоидные клапаны; подключение к кондиционеру; диагностика утечек; Модуль управления двигателем (V8, 6 цилиндров); Датчик расхода воздуха (V8).	15
16	Проектор ближнего света со стороны водителя	20
17	Фары ближнего света со стороны пассажира	20
18	–	–
19	Питание блока управления двигателем; Реле двигателя.	5
20	Люси ди Паркеджио	15
21	–	–

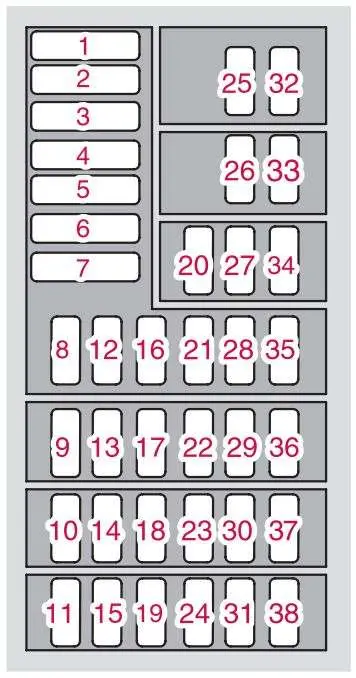

Предохранители в салоне на краю приборной панели

Предохранители расположены внутри панели доступа на краю приборной панели со стороны водителя.

ЧИТАТЬ  Volvo S80 (2009) – блок предохранителей

Volvo XC90 — предохранители — салон (на краю приборной панели)

Нет.	описание	Ампер [A]
1	Вентилятор – система отопления	30
2	Усилитель звука	30
3	Сиденье водителя с электроприводом (Необязательно).	25
4	Электро пассажирское сиденье (Необязательно).	25
5	Водительская дверь: Центральный замок, Электрические стеклоподъемники, внешнее зеркало.	25
6	Передняя пассажирская дверь: Центральный замок, Электрические стеклоподъемники, внешнее зеркало.	25
7	–	–
8	Радио; CD-плеер; Развлечения для задних пассажиров (RSE).	15
9	навигационная система Volvo (опция); Спутниковое радио Sirius (опция).	10
10	Бортовая диагностика; Выключатель; Датчик угла поворота рулевого колеса; Летающий модуль.	5
11	Включить; МИСТЕР; Модуль управления двигателем (V8, 6 цилиндров); Иммобилайзер; Модуль управления коробкой передач (V8, 6 цилиндров).	7,5
12	Потолочное освещение; Верхний электронный модуль управления.	10
13	Люк на крыше (опция)	15
14	Автомобильный комплект громкой связи Bluetooth	5
15	–	–
16	–	–
17	–	–
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	–	–
24	–	–
25	–	–
26	–	–
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	–	–
38	–	–

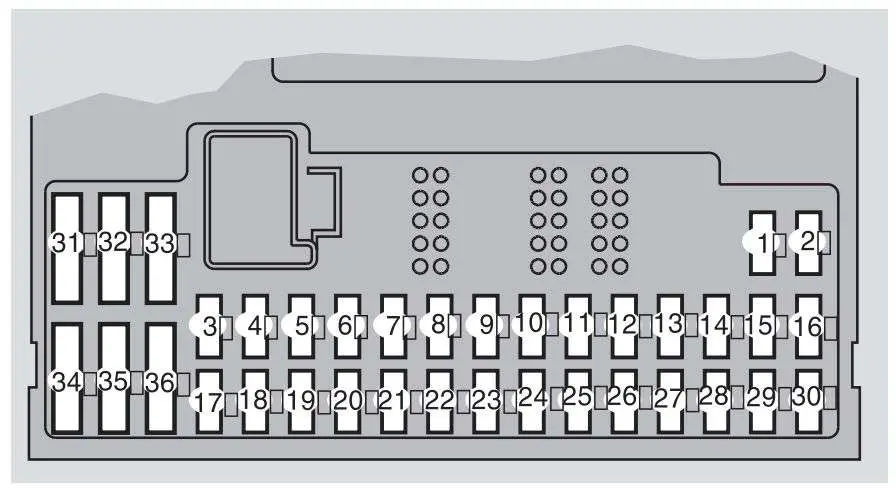

Блок предохранителей в салоне, за пластиковой крышкой, со стороны водителя

Этот блок предохранителей расположен за пластиковой крышкой под рулевым колесом.

Volvo XC90 — предохранители — салон (за пластиковой крышкой со стороны водителя).

Нет.	описание	Ампер [A]
1	Подогрев пассажирского сиденья	15
2	Водительское сиденье с подогревом	15
3	Корно	15
4	–	–
5	Аудиосистема	10
6	–	–
7	–	–
8	Сирена сигнализации (опция)	5
9	Питание выключателя стоп-сигналов	5
10	Панель приборов; Кондиционер; Сиденье водителя с электроприводом; Датчик веса пассажира.	10
11	Presa da 12 V — передние и задние сиденья	15
12	–	–
13	–	–
14	–	–
15	АБС, ДСТК	5
16	Усилитель руля; Активные биксеноновые фары (опция).	10
17	Передний противотуманный фонарь со стороны водителя (опция).	7,5
18	Передний противотуманный фонарь со стороны пассажира (опция).	7,5
19	–	–
20	Насос охлаждающей жидкости (V8)	5
21	Модуль управления коробкой передач 1	10
22	Ходовые огни со стороны водителя 1	10
23	Габаритные огни со стороны пассажира	10
24	–	–
25	–	–
26	–	–
27	–	–
28	Электро пассажирское сиденье (Необязательно).	5
29	–	–
30	–	–
31	–	–
32	–	–
33	Вакуумный насос	20
34	Насос омывателя и заднего стекла	15
35	–	–
36	–	–

ЧИТАЙТЕ  Volvo XC70 (2009) – блок предохранителей

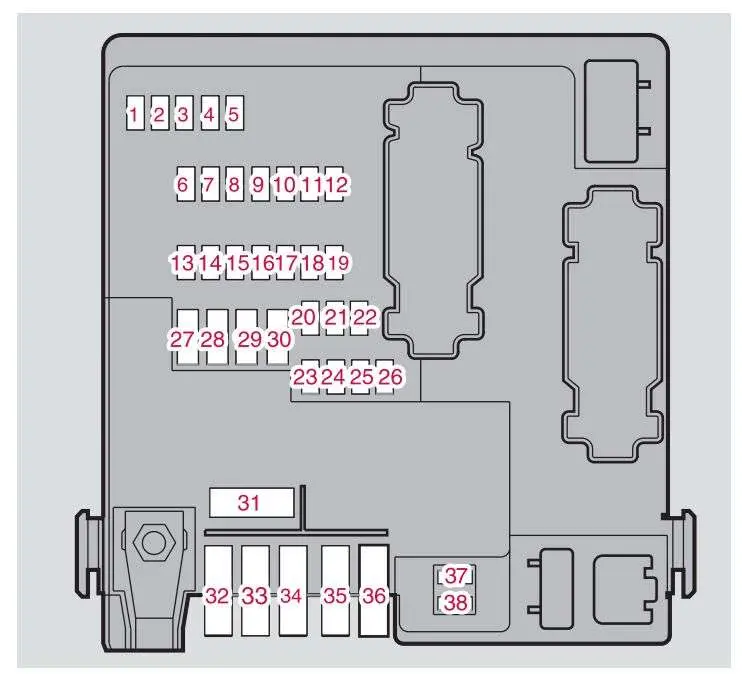

Предохранители в багажнике

Предохранители грузового отсека расположены за панелью в грузовом отсеке со стороны водителя.

Volvo XC90 — предохранители — грузовой отсек

Нет.	описание	Ампер [A]
1	Поддержка освещения	10
2	Парковочные огни; Противотуманные огни; Освещение грузового отсека; Подсветка номерного знака; Диоды стоп-сигналов.	20
3	Аксессуары	15
4	–	–
5	Задний электронный модуль	10
6	Задняя развлекательная система (аксессуары)	7,5
7	Задняя развлекательная система (аксессуары)	15
8	Розетка 12В в багажнике	15
9	Задняя пассажирская дверь: стеклянный лифт, функция отключения лобового стекла.	20
10	Задняя дверь со стороны водителя: стеклоподъемники, функция отключения лобового стекла.	20
11	–	–
12	–	–
13	–	–
14	Сабвуфер (опционально); Задний кондиционер (опция).	15
15	–	–
16	–	–
17	Аудио аксессуары	5
18	–	–
19	Задний стеклоочиститель	15
20	Жгут проводов прицепа (15 проводов) – опционально	20
21	–	–
22	–	–
23	Ассистент парковки	7,5
24	–	–
25	–	–
26	Ассистент парковки	5
27	Главный предохранитель: проводка прицепа, помощь при парковке, полноприводный автомобиль.	30
28	Центральный замок	15
29	Освещение со стороны водителя прицепа: Парковочные огни, включите сигналы.	25
30	Освещение пассажирской стороны прицепа: стоп-сигнал, противотуманные огни, (Необязательно).	25
31	Главный предохранитель: предохранители 37 и 38.	40
32	–	–
33	–	–
34	–	–
35	–	–
36	–	–
37	Обогрев заднего стекла	20
38	Обогрев заднего стекла	20
