Volvo XC90 (2007) — блок предохранителей
Содержание
Volvo XC90 mk1 (2007) — Схема блока предохранителей
Год производства: за 2007 г.
Предохранитель прикуривателя (электророзетка) в Volvo XC90 (2003 г.). Предохранитель 11 находится в блоке предохранителей в салоне (за пластиковой крышкой со стороны водителя).

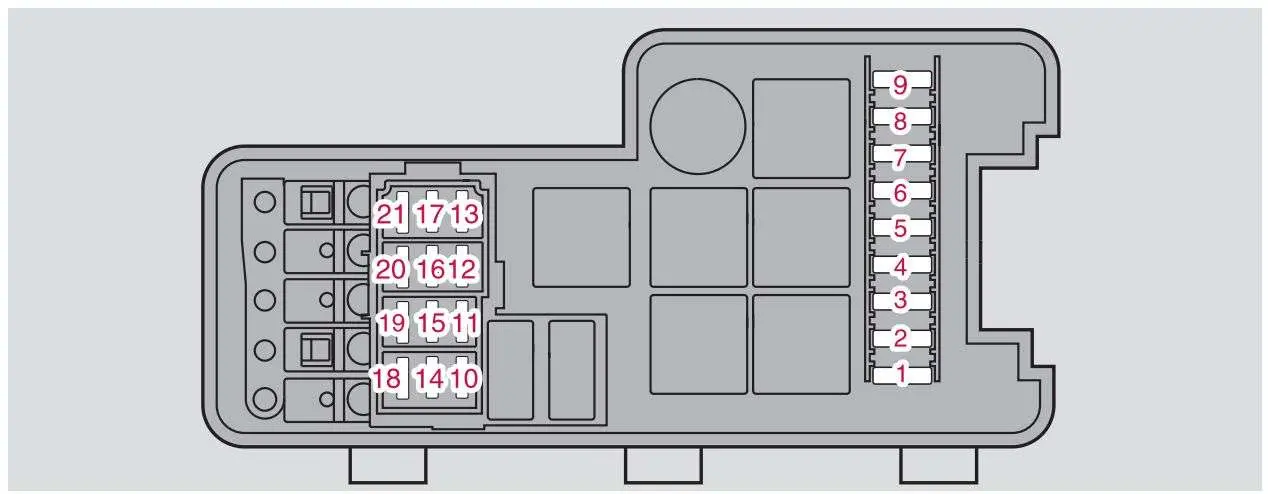

Предохранители в моторном отсеке
| Нет. | описание | Ампер [A] |
| 1 | АБС | 30 |
| 2 | АБС | 30 |
| 3 | Омыватели фар | 35 |
| 4 | – | – |
| 5 | Дополнительные фары (опционально) | 20 |
| 6 | Реле стартера | 35 |
| 7 | Уборочные машины | 25 |
| 8 | Топливный насос | 15 |
| 9 | Модуль управления коробкой передач (V8 и 6-цилиндровый двигатель) | 15 |
| 10 | Катушки зажигания; Модуль управления двигателем. | 20 |
| 11 | Датчик дроссельной заслонки; Компрессор кондиционера; Вентилятор корпуса электроники. | 10 |
| 12 | Модуль управления двигателем; Топливные форсунки; Датчик массы воздушного потока. | 15 |
| 13 | Управление воздушной заслонкой (V8); Актуатор впускного коллектора (6 цилиндров). | 10 |
| 14 | Датчик кислорода с подогревом | 20 |
| 15 | Вентиляция картера; Соленоидные клапаны; Подключение к кондиционеру; Диагностика утечек; Модуль управления двигателем (V8, 6 цилиндров); Датчик расхода воздуха (V8). | 15 |
| 16 | Проектор ближнего света со стороны водителя | 20 |
| 17 | Фары ближнего света со стороны пассажира | 20 |
| 18 | – | – |
| 19 | Питание блока управления двигателем; Реле двигателя. | 5 |
| 20 | Люси ди Паркеджио | 15 |
| 21 | – | – |

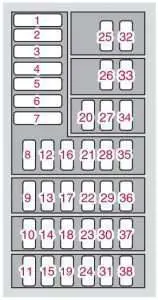

Предохранители в салоне на краю приборной панели
Предохранители расположены внутри панели доступа на краю приборной панели со стороны водителя.
ЧИТАЙТЕ Volvo S70 (1998-1999) – Блок предохранителей
| Нет. | описание | Ампер [A] |
| 1 | Вентилятор – система отопления | 30 |
| 2 | Усилитель звука | 30 |
| 3 | Сиденье водителя с электроприводом (опция) | 25 |
| 4 | Пассажирское сиденье с электроприводом (опция) | 25 |
| 5 | Водительская дверь – Центральный замок, Электрические стеклоподъемники, внешнее зеркало. | 25 |
| 6 | Передняя пассажирская дверь. Центральный замок, Электрические стеклоподъемники, внешнее зеркало. | 25 |
| 7 | – | – |
| 8 | Радио; CD-плеер; Мультимедиа на заднем сиденье (RSE). | 15 |
| 9 | навигационная система Volvo (опция); Спутниковое радио Sirius (опция). | 10 |
| 10 | Бортовая диагностика; Выключатель; Датчик угла поворота рулевого колеса; Летающий модуль. | 5 |
| 11 | Замок зажигания, SRS; Модуль управления двигателем (V8, 6 цилиндров); Иммобилайзер; Модуль управления коробкой передач (V8, 6 цилиндров) | 7,5 |
| 12 | Потолочное освещение; Верхний электронный модуль управления. | 10 |
| 13 | Люк на крыше (опция) | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |

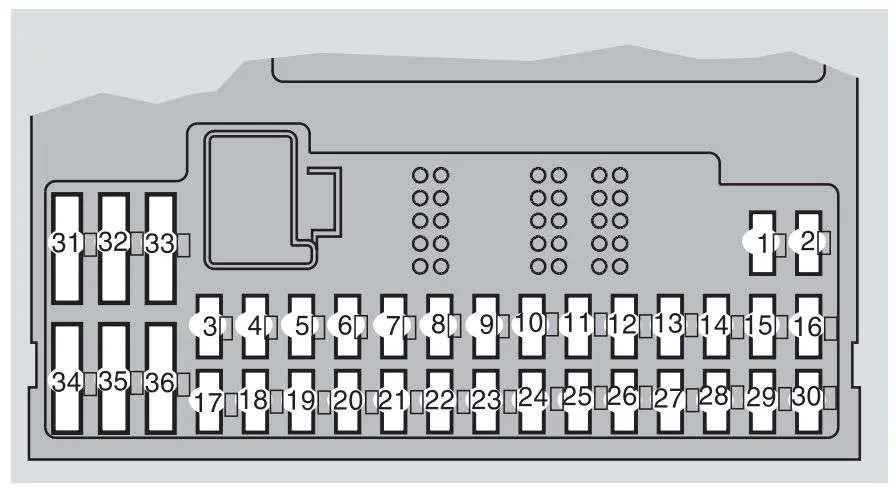

Блок предохранителей в салоне, за пластиковой крышкой, со стороны водителя
Этот блок предохранителей расположен за пластиковой крышкой под рулевым колесом.
| Нет. | описание | Ампер [A] |
| 1 | Подогрев пассажирского сиденья | 15 |
| 2 | Водительское сиденье с подогревом | 15 |
| 3 | Корно | 15 |
| 4 | – | – |
| 5 | Аудиосистема | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Сирена сигнализации | 5 |
| 9 | Питание выключателя стоп-сигналов | 5 |
| 10 | Панель приборов; Кондиционер; Сиденье водителя с электроприводом; Датчик веса пассажира. | 10 |
| 11 | Presa da 12 V — передние и задние сиденья | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | АБС, СТЦ/ДСТС | 5 |
| 16 | Усилитель руля; Активные биксеноновые фары (опция). | 10 |
| 17 | Передний противотуманный фонарь со стороны водителя (опция). | 7,5 |
| 18 | Передний противотуманный фонарь со стороны пассажира (опция). | 7,5 |
| 19 | – | – |
| 20 | Насос охлаждающей жидкости (V8) | 5 |
| 21 | Модуль управления коробкой передач | 10 |
| 22 | Ходовые огни со стороны водителя 1 | 10 |
| 23 | Габаритные огни со стороны пассажира | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Пассажирское сиденье с электроприводом (опция) | 5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Вакуумный насос | 20 |
| 34 | Насос омывателя и заднего стекла | 15 |
| 35 | – | – |
| 36 | – | – |
ЧИТАТЬ Volvo C30 (2009 г.) – блок предохранителей и реле

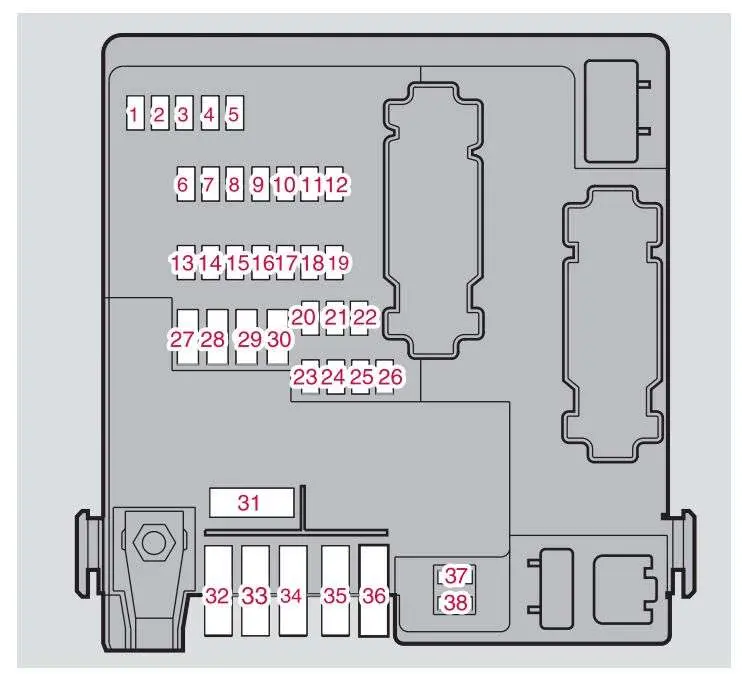

Предохранители в багажнике
Предохранители грузового отсека расположены за панелью в грузовом отсеке со стороны водителя.
| Нет. | описание | Усилитель [А] |
| 1 | Поддержка освещения | 10 |
| 2 | Парковочные огни; Противотуманные огни; Освещение грузового отсека; Подсветка номерного знака; Диоды стоп-сигналов. | 20 |
| 3 | Аксессуары | 15 |
| 4 | – | – |
| 5 | Задний электронный модуль | 10 |
| 6 | Задняя развлекательная система (аксессуары) | 7,5 |
| 7 | Жгут проводов прицепа (30 проводов) | 15 |
| 8 | Розетка 12В в багажнике | 15 |
| 9 | Задняя пассажирская дверь подъем стекла, функция отключения лобового стекла. | 20 |
| 10 | Задняя дверь со стороны водителя – стеклоподъемники, функция отключения лобового стекла. | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Сабвуфер (опционально); Задний кондиционер (опция). | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Аудио аксессуары | 5 |
| 18 | – | – |
| 19 | Задний стеклоочиститель | 15 |
| 20 | Жгут проводов прицепа (15 проводов) – опционально | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Полноприводный автомобиль | 7,5 |
| 24 | – | – |
| 25 | – | – |
| 26 | Ассистент парковки | 5 |
| 27 | Главный предохранитель: проводка прицепа, помощь при парковке, полноприводный автомобиль. | 30 |
| 28 | Центральный замок | 15 |
| 29 | Освещение со стороны водителя прицепа: Парковочные огни, включите сигналы. | 25 |
| 30 | Освещение пассажирской стороны прицепа: стоп-сигнал, противотуманные огни, (Необязательно). | 25 |
| 31 | Главный предохранитель: предохранители 37 и 38 | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Обогрев заднего стекла | 20 |
| 38 | Обогрев заднего стекла | 20 |
