Volvo XC90 (2006) — блок предохранителей
Содержание
Volvo XC90 (2006) — Схема блока предохранителей
Год производства: за 2006 г.
Предохранитель прикуривателя (электророзетка) в Volvo XC90 (2003 г.). Предохранитель 11 находится в блоке предохранителей в салоне (за пластиковой крышкой со стороны водителя).

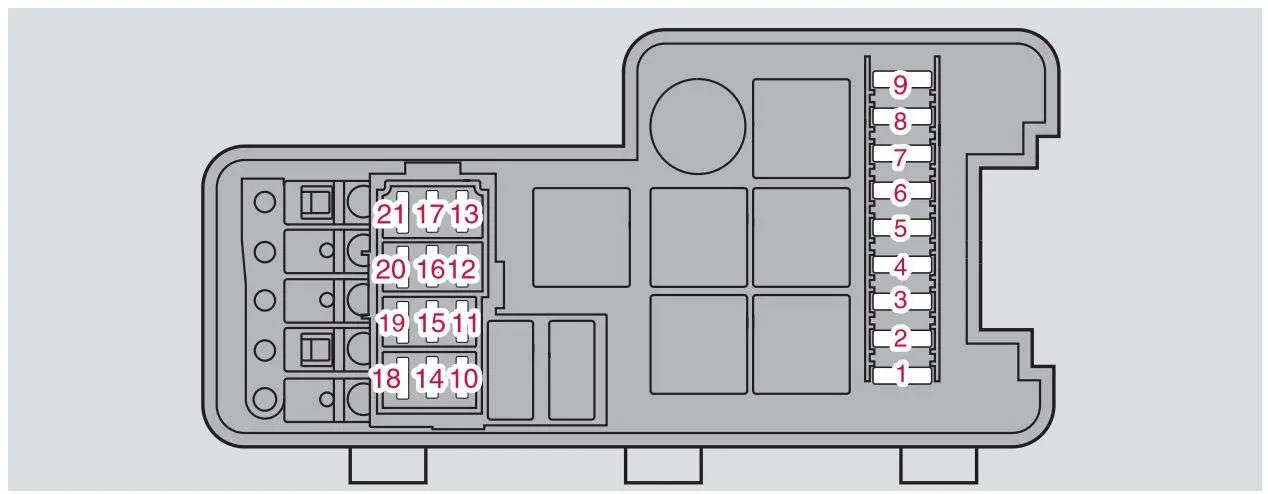

Предохранители в моторном отсеке
| Нет. | описание | Ампер [A] |
| 1 | АБС | 30 |
| 2 | АБС | 30 |
| 3 | Омыватели фар | 35 |
| 4 | – | – |
| 5 | Дополнительные фары (опционально) | 20 |
| 6 | Реле стартера | 35 |
| 7 | Уборочные машины | 25 |
| 8 | – | – |
| 9 | Топливный насос | 15 |
| 10 | Катушки зажигания; Модуль управления двигателем. | 20 |
| 11 | Датчик дроссельной заслонки; Компрессор кондиционера; Вентилятор корпуса электроники. | 10 |
| 12 | Модуль управления двигателем; Топливные форсунки; Датчик массы воздушного потока. | 15 |
| 13 | – | – |
| 14 | Датчики кислорода с подогревом | 20 |
| 15 | Отопитель вентиляции картера; Электромагнитные клапаны (V8); Датчик массового расхода воздуха (V8); Модуль управления двигателем (V8). | 15 |
| 16 | Проектор ближнего света со стороны водителя | 20 |
| 17 | Фары ближнего света со стороны пассажира | 20 |
| 18 | – | – |
| 19 | Питание блока управления двигателем; Реле двигателя. | 5 |
| 20 | Люси ди Паркеджио | 15 |
| 21 | – | – |

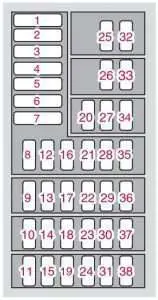

Предохранители в салоне на краю приборной панели
Предохранители расположены внутри панели доступа на краю приборной панели со стороны водителя.
| Нет. | описание | Ампер [A] |
| 1 | Вентилятор – система отопления | 30 |
| 2 | Усилитель звука | 30 |
| 3 | Электропривод водительского сиденья Электрический (опционально). | 25 |
| 4 | Электро пассажирское сиденье Электрический (опционально). | 25 |
| 5 | Водительская дверь – Центральный замок, Электрические стеклоподъемники, внешнее зеркало. | 25 |
| 6 | Передняя пассажирская дверь. Центральный замок, Электрические стеклоподъемники, внешнее зеркало. | 25 |
| 7 | – | – |
| 8 | – | 15 |
| 9 | Аудио, навигационная система (опция) | 10 |
| 10 | Бортовая диагностика; Выключатель; Датчик угла поворота рулевого колеса; Летающий модуль. | 5 |
| 11 | Включить; МИСТЕР; Модуль управления двигателем; Иммобилайзер; Модуль управления коробкой передач (V8). | 7,5 |
| 12 | Потолочное освещение; Верхний электронный модуль управления. | 10 |
| 13 | Люк на крыше (опция) | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
ЧИТАТЬ Volvo C70 (2010-2013) – блок предохранителей

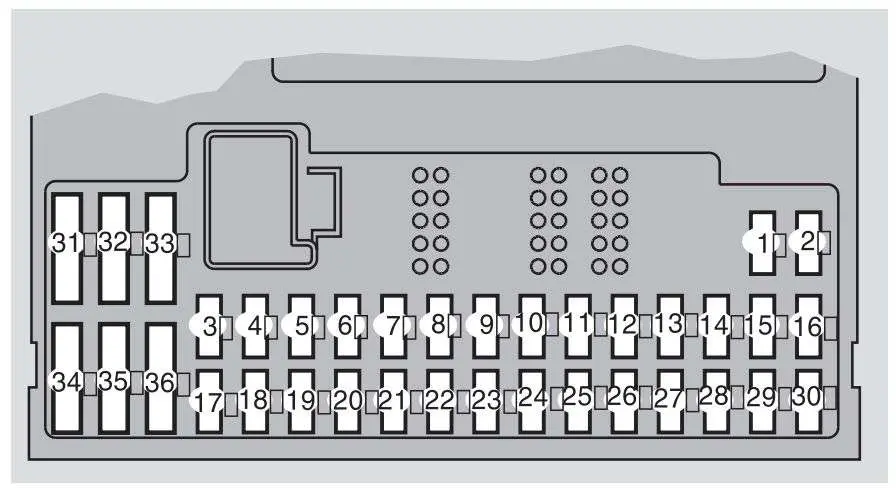

Блок предохранителей в салоне, за пластиковой крышкой, со стороны водителя
Этот блок предохранителей расположен за пластиковой крышкой под рулевым колесом.
| Нет. | описание | Ампер [A] |
| 1 | Подогрев пассажирского сиденья | 15 |
| 2 | Водительское сиденье с подогревом | 15 |
| 3 | Корно | 15 |
| 4 | – | – |
| 5 | Аудиосистема | 10 |
| 6 | – | – |
| 7 | – | – |
| 8 | Сирена сигнализации | 5 |
| 9 | Питание выключателя стоп-сигналов | 5 |
| 10 | Панель приборов; Кондиционер; Сиденье водителя с электроприводом; Датчик веса пассажира (США). | 10 |
| 11 | Розетки 12В – Розетки 12В – Розетки 12В – Розетки 12В – Розетки 12В передние и задние сиденья. | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | АБС, СТЦ/ДСТС | 5 |
| 16 | Усилитель руля; Биксеноновые фары (опция). | 10 |
| 17 | Передний противотуманный фонарь со стороны водителя (опция). | 7,5 |
| 18 | Передний противотуманный фонарь со стороны пассажира (опция). | 7,5 |
| 19 | – | – |
| 20 | Насос охлаждающей жидкости (V8) | 5 |
| 21 | Модуль управления коробкой передач | 10 |
| 22 | Ходовые огни со стороны водителя | 10 |
| 23 | Габаритные огни со стороны пассажира | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Пассажирское сиденье с электроприводом (опция). | 5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Вакуумный насос | 20 |
| 34 | Насос – заднего стекла и омывателя ветрового стекла. | 15 |
| 35 | – | – |
| 36 | – | – |

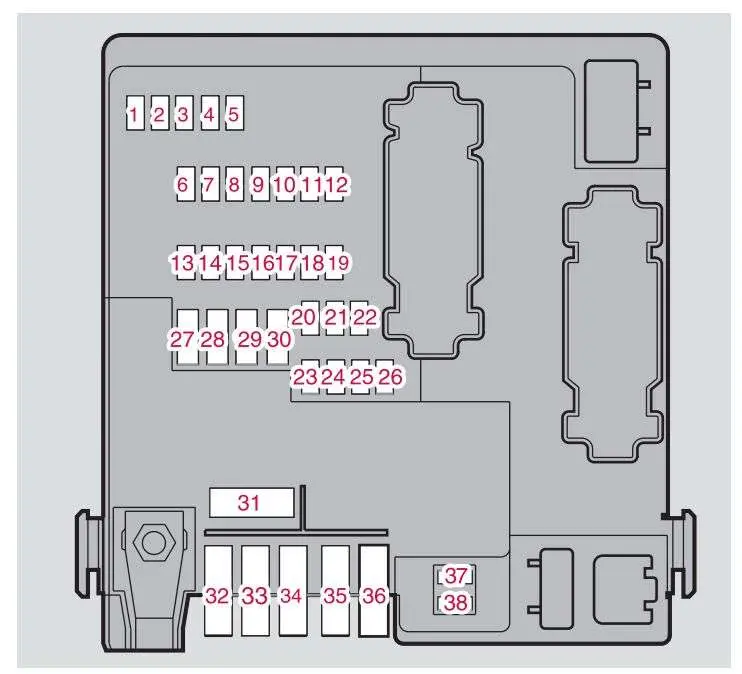

Предохранители в багажнике
Предохранители грузового отсека расположены за панелью в грузовом отсеке со стороны водителя.
| Нет. | описание | Ампер [A] |
| 1 | Поддержка освещения | 10 |
| 2 | Парковочные огни; Противотуманные огни; Освещение грузового отсека; Подсветка номерного знака; Диоды стоп-сигналов. | 20 |
| 3 | Аксессуары | 15 |
| 4 | – | – |
| 5 | Задний электронный модуль | 10 |
| 6 | Навигационная система (опция); Радиоприемник; Развлечения для задних сидений (аксессуары). | 7,5 |
| 7 | Электропроводка прицепа (30 мест). | 15 |
| 8 | Розетка 12В в багажнике | 15 |
| 9 | Задняя пассажирская дверь подъем стекла, функция отключения лобового стекла. | 20 |
| 10 | Задняя дверь со стороны водителя – стеклоподъемники, функция отключения лобового стекла. | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | Сабвуфер (опционально); Задний кондиционер (опция). | 15 |
| 15 | – | – |
| 16 | – | – |
| 17 | Аудио аксессуары | 5 |
| 18 | – | – |
| 19 | Задний стеклоочиститель | 15 |
| 20 | Электропроводка прицепа (15 потоков) – опционально. | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Полноприводный автомобиль | 7,5 |
| 24 | – | – |
| 25 | – | – |
| 26 | Ассистент парковки | 5 |
| 27 | Главный предохранитель: проводка прицепа, помощь при парковке, полноприводный автомобиль. | 30 |
| 28 | Центральный замок | 15 |
| 29 | Освещение прицепа Со стороны водителя: Парковочные огни, включите сигналы. | 25 |
| 30 | Освещение прицепа Со стороны пассажира: стоп-сигнал, противотуманные огни, (Необязательно). | 25 |
| 31 | Главный предохранитель: предохранители 37 и 38. | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Обогрев заднего стекла | 20 |
| 38 | Обогрев заднего стекла | 20 |
