Volvo XC90 (2004) — блок предохранителей

Volvo XC90 (2004) — Схема блока предохранителей

Год производства: за 2004 г.

Предохранитель прикуривателя (розетка) в Volvo XC90 (2004 г.). Предохранитель 11 находится в блоке предохранителей панели приборов.

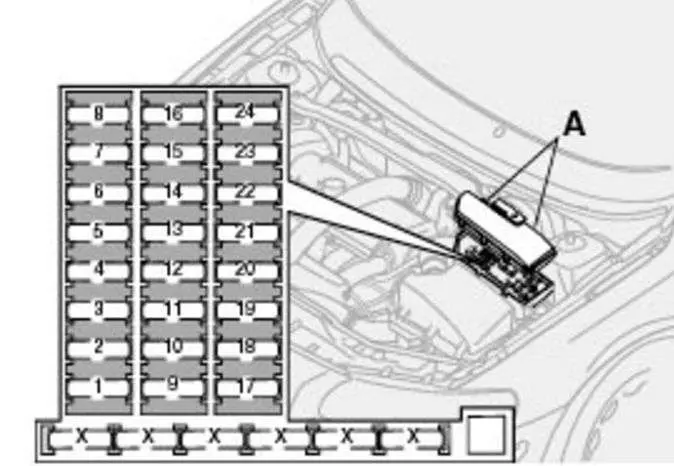

Предохранители – моторный отсек

Volvo XC90 — предохранители — моторный отсек

Нет.	описание	Усилитель [А]
1	Аксессуары	25
2	–	–
3	–	–
4	Датчики кислорода	20
5	Подогреватель вентиляции картера,; Соленоидные клапаны.	10
6	Датчик массы воздушного потока; Модуль управления двигателем; Форсунки.	15
7	–	–
8	Компрессор кондиционера; Датчик положения педали акселератора; Электронный корпусной вентилятор.	10
9	Корно	15
10	Стиральная машина с задней дверью	10
11	Компрессор кондиционера; Катушки зажигания.	20
12	Контакт со стоп-сигналом	5
13	Уборочные машины	25
14	АБС/DSTC	30
15	Омыватели фар	35
16	Кристаллическая шайба	15
17	Световой луч вправо	10
18	Свет обгона слева	10
19	АБС/DSTC	30
20	Ходовые огни слева	15
21	Светофор, правый	15
22	Аввиаменто	25
23	Модуль управления двигателем; Реле двигателя.	5
24	–	–

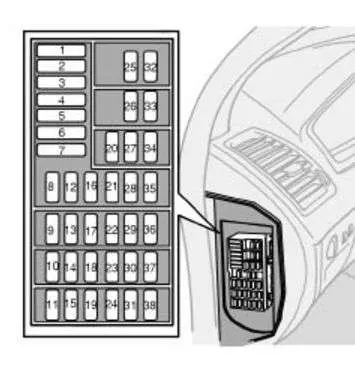

Предохранители в салоне (на краю приборной панели)

Volvo XC90 — предохранители — салон (на краю приборной панели)

Нет.	описание	Усилитель [А]
1	Вентилятор – система отопления	30
2	Усилитель звука	30
3	Сиденье водителя с электроприводом	30
4	Пассажирское сиденье с электроприводом (опция)	30
5	Водительская дверь – Центральный замок, Электрические стеклоподъемники, внешнее зеркало.	25
6	Передняя пассажирская дверь. Центральный замок, Электрические стеклоподъемники, внешнее зеркало.	25
7	Задняя боковая дверь Электростеклоподъемники, замки детские.	30
8	–	–
9	–	–
10	Электро пассажирское сиденье	5
11	Розетка 12 В	7,5
12	Выключатель питания (мощность 30); Центральный электронный модуль; Реле стартера; МИСТЕР; Антенное кольцо; Система управления двигателем.	10
13	–	–
14	Электронный модуль (потолок); Дополнительное освещение (потолочное).	10
15	–	–
16	Усилитель рулевого управления в зависимости от скорости (только T6); Вакуумный насос.	15
17	АБС/DSTC	5
18	Подогрев водительского сиденья (опция)	15
19	Подогрев переднего пассажирского сиденья (опция)	15
20	Информационно-развлекательная система	10
21	Расширение питания на реле D1: Система кондиционирования воздуха, водительское сиденье с электроприводом, приборная доска	10
22	Модуль переключателя фар; Кондиционер; Встроенный диагностический разъем; Модули рулевых рычагов.	5
23	Индикаторы направления	20
24	Автоматическая коробка передач закрытие смены, расширенный источник питания D2.	10
25	Топливный насос	15
26	Люк на крыше (опция)	15
27	Центральный электронный модуль; Косметическая подсветка зеркала; Дополнительное освещение; Подсветка бардачка; Сирена сигнализации *.	10
28	Сирена сигнализации *	5
29	–	–
30	Дневные ходовые огни	10
31	Дневные ходовые огни	10
32	Передние/задние левые габаритные огни	7,5
33	Прямые передние/задние габаритные фонари; Подсветка номерного знака.	7,5
34	Передние противотуманные фары	15
35	–	–
36	Светофор	20
37	Навигационная система (опция); ДВД плеер.	10
38	Прохождение света; Биксеноновые фары (опция).	15
* Обратите внимание, что если эти предохранители не не повреждены или были удалены, сигнал тревоги не сработает.

ЧИТАТЬ  Volvo S80 (2010) – блок предохранителей

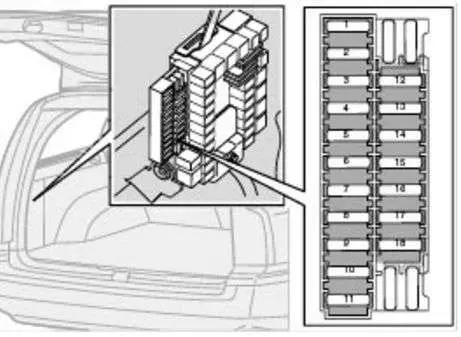

Следы в багажнике

Volvo XC90 — предохранители — грузовой отсек

Нет.	описание	Ампер [A]
1	Задний электрический модуль; Освещение грузового отсека.	10
2	Задний противотуманный фонарь	10
3	Стоп-сигналы	15
4	Поддержка освещения	10
5	Обогреватель заднего стекла; Corriere 15I – аксессуары (сзади).	5
6	Отпереть заднюю дверь	10
7	Розетка 12 В в багажнике	15
8	Центральный замок двери багажника, задняя дверь, крышка топливного бака.	20
9	Фаркоп (30 каналов)	15
10	Антенна	5
11	Модуль управления дополнительным оборудованием (AEM)	15
12	Омыватель стекла задней двери	15
13	Сабвуфер/задний кондиционер (опция)	15
14	Стоп-сигналы	7,5
15	Буксирный крюк (в комплекте 15 шт.); Система предупреждения о движении задним ходом (опция).	20
16	–	–
17	Модуль управления полным приводом	7,5
18	–	–
