Volvo XC40 Recharge Pure Electric (2022 г.) – Блок предохранителей

Volvo XC40 Recharge Pure Electric — Схема блока предохранителей

Год производства: 2021, 2022.

Предохранители прикуривателя (электророзетка) в Volvo XC40 Recharge Pure Electric это предохранители 1 (передний), 2 (сзади) i 26 (начало) В блоке предохранителей в моторном отсеке.

Предохранители под верхним отсеком

.

Номер	описание	Ампер [A]	Тип
1	Аудиоустройство (усилитель)	40	MCase (с вырезами)
2	Электрический модуль А	40	MCase (с вырезами)
3	Электрический модуль Б	40	MCase (с вырезами)
4	Вентилятор, кондиционер, передний	40	MCase (с вырезами)
5	Задняя дверь с электроприводом	25	MCase
6	Сиденье с электрорегулировкой, левое	20	MCase
7	Сиденье с электрорегулировкой, правое	20	MCase
8	–	–	MCase
9	Дверной модуль сзади справа	20	Micro
10	Модуль двери сзади слева	20	Micro
11	Дверной модуль Пд слева	20	Micro
12	Заднее освещение	15	Micro
13	Дверной модуль Пд справа	20	Micro
14	Обогрев задних сидений	15	Micro
15	Модуль безопасности (АСДМ); Инвертор, задние электродвигатели.	5	Micro
16	Расчетный модуль	5	Micro
17	Солнечный датчик	5	Micro
18	Блокировка рулевого колеса	7,5	Micro
19	Модуль управления, кондиционер	7,5	Micro
20	Внутренние датчики движения	5	Micro
21	Презентация водителя	5	Micro
22	Клавиатура, центральная консоль	5	Micro
23	Электронный модуль рулевого колеса	5	Micro
24	Электронный модуль коробки передач; Ручной тормоз.	5	Micro
25	Центральный вид	5	Micro
26	Модуль управления подключением к автомобильному Интернету; Collegamento del modulo di controllo del sistema.	5	Micro
27	Антенный модуль (ТАМ)	5	Micro
28	Катушки реле	5	Micro
29	Открытие крышки багажника движением ноги	5	Micro
30	Блок управления информационно-развлекательной системы	15	Micro
31	Диагностический разъем	10	Micro
32	Алкогольный блок	5	Micro
33	Подголовник сзади слева	15	Micro
34	Подголовник сзади справа	15	Micro
40	Обогрев заднего стекла	30	MCase
41	Натяжитель ремня безопасности, левая сторона	40	MCase (с вырезами)
42	Натяжитель ремня безопасности правая сторона	40	MCase (с вырезами)
50	–	–	Micro
51	–	–	Micro
52	Насос охлаждающей жидкости	7,5	Micro
53	Электронный модуль рулевого колеса, подогрев рулевого колеса	15	Micro
54	Бортовой датчик пыльцы (APMS)	5	Micro
55	Омыватели фар	25	MCase
56	Хрустальная мойка из раковины	25	MCase
57	–	–	MCase
58	–	–	MCase
60	Форма связи	5	Micro
61	–	–	Micro
62	–	–	Micro
63	Преднатяжители ремней безопасности	5	Micro
64	Информация о слепых зонах (BLIS)	5	Micro
65	–	–	Micro
66	–	–	Micro
67	Модуль управления радаром, передний	5	Micro
68	–	–	Micro
69	–	–	Micro
70	Подготовка предохранителей, специальная подвеска	5	Micro
71	Модуль антиколлизии (SRS)	5	Micro
80	Задний стеклоочиститель	15	Micro
81	Indicatore sulla console a tetto (SRS); Eccitazione del modulo di cambio elettronico; Парковочная камера 360°.	5	Micro
82	Потолочная консоль	20	Micro
83	Interruttore luci cabina; Внутреннее зеркало заднего вида с затемнением; Датчики дождя и света; Панели управления задними дверями и багажником; Transponder con funzione di pedaggio.	7,5	Micro
84	Беспроводная зарядная карта	5	Micro
85	Передняя камера	5	Micro
86	Алкогольная блокировка	5	Micro
87	Разъем USB	5	Micro
90	–	–	Micro
91	–	–	Micro

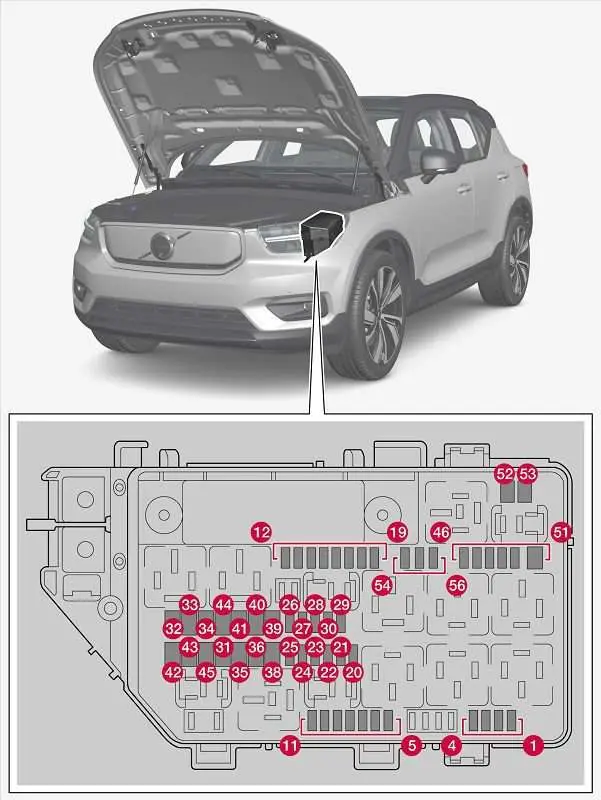

Предохранители под крышкой двигателя

.

Номер	описание	Ампер [A]	Тип
1	Две USB-розетки, консоль между сиденьями сзади.	7,5	Micro
2	Розетка 12 В спереди.	15	Micro
3	–	–	Micro
4	Розетка 12 В в багажнике	15	Micro
5	Модуль управления двигателем (ECM)	10	Micro
6	Клапан охлаждения двигателя в сборе	15	Micro
7	Клапан охлаждения аккумулятора	5	Micro
8	Модуль управления спойлером воздухозаборника; Модуль управления заслонкой радиатора.	10	Micro
9	–	–	Micro
10	–	–	Micro
11	–	–	Micro
12	Маяк, верно	20	Micro
13	Фара левая	20	Micro
14	Модуль антиколлизии (SRS)	5	Micro
15	Датчик педали акселератора	5	Micro
16	Funzioni alimentate quando l’impianto elettrico della vettura è acceso: Модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электронный модуль, модуль управления тормозами	5	Micro
17	Внешний аудиомодуль	5	Micro
18	Алкогольная блокировка	5	Micro
19	–	–	Micro
20	Внутренние катушки реле	5	Micro
21	–	–	Micro
22	Датчик педали тормоза	5	Micro
23	Расчетный модуль	5	Micro
24	Модуль управления, высоковольтная аккумуляторная батарея	5	Micro
25	–	–	Micro
26	Модуль управления двигателем (ECM)	5	Micro
27	Зарядный модуль	15	Micro
28	Преобразователь переднего электродвигателя	5	Micro
29	Акустический сигнал (гудок)	20	Micro
30	Сирена сигнализации	5	Micro
31	Стеклоочиститель	30	MCase
32	–	–	MCase (с вырезами)
33	–	–	MCase (с вырезами)
34	–	–	MCase (с вырезами)
35	Модуль управления тормозной системой	30	MCase
36	–	–	MCase
38	Fari	30	MCase
39	–	–	MCase
40	–	–	MCase
41	Модуль управления фаркопом	25	MCase
42	Модуль управления фаркопом	40	MCase (с вырезами)
43	–	–	MCase (с вырезами)
44	–	–	MCase
45	–	–	MCase (с вырезами)
46	Внешний теплообменник	5	Micro
47	Modulo di controllo, compressore dell’aria condizionata; Модуль управления высоковольтным нагревателем; Модуль управления, электрический расширительный клапан; Модуль мониторинга.	5	Micro
48	Модуль управления высоковольтной аккумуляторной батареей; Инвертор, передний и задний электродвигатель.	15	Micro
49	Насос охлаждающей жидкости, аккумулятор высокого напряжения	20	Micro
50	Насос охлаждающей жидкости, система электропривода	20	Micro
51	–	–	MCase
52	Обогрев лобового стекла, правая сторона	40	MCase (с вырезами)
53	Обогрев ветрового стекла, левая сторона	40	MCase (с вырезами)
54	–	–	Micro
55	Фара левая	20	Micro
56	Маяк, верно	20	Micro
