Volvo V90 — Схема блока предохранителей
Год производства: 2017, 2018, 2019.
Предохранители прикуривателя (розетка) на Volvo V90 Это предохранители 24 (передний), 25 (задний), 26 (начало) В блоке предохранителей в моторном отсеке.
2017
Предохранители под верхним отсеком
Расположение предохранителей
- Предохранители 1, 3-21, 23-36, 39-53 и 55-59 относятся к типу «Микро».
- Предохранители 2, 22, 37-38 и 54 относятся к типу «MCase» и подлежат замене на станции технического обслуживания.
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | – | – |
| 2 | Электрическая розетка 230 В на консоли между сиденьями, рядом с пространством для ног задних пассажиров. | 30 |
| 3 | – | – |
| 4 | Датчик движения | 5 |
| 5 | Мультимедийные письма | 5 |
| 6 | Презентация водителя | 5 |
| 7 | Клавиатура на центральной консоли | 5 |
| 8 | Солнечный датчик | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Электронный модуль рулевого колеса | 5 |
| 12 | Кнопка запуска и модуль переключателя стояночного тормоза | 5 |
| 13 | Электронный модуль подогрева руля | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Модуль климат-контроля | 10 |
| 19 | Блокировка рулевого колеса | 7,5 |
| 20 | Диагностический разъем OBDII | 10 |
| 21 | Центральный вид | 5 |
| 22 | Модуль вентилятора кондиционера, передний | 40 |
| 23 | – | – |
| 24 | Управление освещением; Внутреннее освещение; Внутреннее зеркало заднего вида с затемнением; Датчик дождя и света; Клавиатура в консоли между сиденьями рядом с пространством для ног задних пассажиров; Электрорегулировка передних сидений; Панели управления задней дверью. | 7,5 |
| 25 | Модуль управления функцией помощи при вождении | 5 |
| 26 | Панорамное мансардное окно с солнцезащитной шторкой | 20 |
| 27 | Проекционный дисплей на лобовом стекле | 5 |
| 28 | Выключатель света в салоне | 5 |
| 29 | – | – |
| 30 | Дисплей на потолочной консоли (индикатор ремня безопасности передней подушки безопасности/сигнал открытия передней подушки безопасности) | 5 |
| 31 | – | – |
| 32 | Датчик влажности | 5 |
| 33 | Дверной модуль в правой задней двери | 20 |
| 34 | предохранители в багажнике | 10 |
| 35 | Модуль управления функцией подключения к Интернету в автомобиле; Модуль управления телематической системой. | 5 |
| 36 | Дверной модуль в левой задней двери | 20 |
| 37 | Блок управления аудиосистемой (усилитель) (некоторые версии) | 40 |
| 38 | – | – |
| 39 | Многодиапазонный антенный модуль | 5 |
| 40 | Функциональные модули комфорта передних сидений (массаж) | 5 |
| 41 | – | – |
| 42 | Задний стеклоочиститель | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Обогрев водительского сиденья | 15 |
| 47 | Обогрев сиденья переднего пассажира | 15 |
| 48 | Насос охлаждающей жидкости | 10 |
| 49 | – | – |
| 50 | Дверной модуль в передней левой двери | 20 |
| 51 | Модуль управления подвеской (активный) | 20 |
| 52 | – | – |
| 53 | Форма контроля системы переписи населения | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Дверной модуль в передней правой двери | 20 |
| 57 | – | – |
| 58 | ТВ (некоторые рынки) | 5 |
| 59 | Главный предохранитель для предохранителей 53 и 58. | 15 |
Предохранители в багажнике
Расположение предохранителей
- Предохранители 13-17 и 21-36 относятся к типу «Микро».
- Предохранители 1–12, 18–20 и 37 относятся к типу «MCase» и подлежат замене на станции технического обслуживания.
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | – | – |
| 3 | Компрессор пневматической подвески | 40 |
| 4 | Электродвигатель блокировки спинки правого заднего сиденья | 15 |
| 5 | – | – |
| 6 | Электродвигатель блокировки спинки левого заднего сиденья | 15 |
| 7 | – | – |
| 8 | – | – |
| 9 | Электрическая дверь багажного отделения | 25 |
| 10 | Сиденье переднего пассажира с электрорегулировкой | 20 |
| 11 | Модуль управления фаркопом | 40 |
| 12 | Модуль преднатяжителя ремня безопасности, правая сторона | 40 |
| 13 | Внутренние катушки реле | 5 |
| 14 | – | – |
| 15 | Модуль обнаружения движения ног (для электрического открывания двери багажника) | 5 |
| 16 | – | – |
| 17 | – | – |
| 18 | Модуль управления фаркопом | 25 |
| 19 | Сиденье водителя с электрорегулировкой | 20 |
| 20 | Модуль преднатяжителя ремня безопасности, левая сторона | 40 |
| 21 | Парковочная камера | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Модуль управления подушками безопасности и преднатяжителями ремней безопасности | 5 |
| 27 | – | – |
| 28 | Обогрев сиденья заднего левого | 15 |
| 29 | – | – |
| 30 | Информация о слепых зонах (BLIS) | 5 |
| 31 | – | – |
| 32 | Модули преднатяжителей ремней безопасности | 5 |
| 33 | Исполнительный механизм рециркуляции отработавших газов (бензин, некоторые версии двигателя) | 5 |
| 34 | – | – |
| 35 | Модуль управления полным приводом | 15 |
| 36 | Обогрев сиденья заднего правого | 15 |
| 37 | – | – |

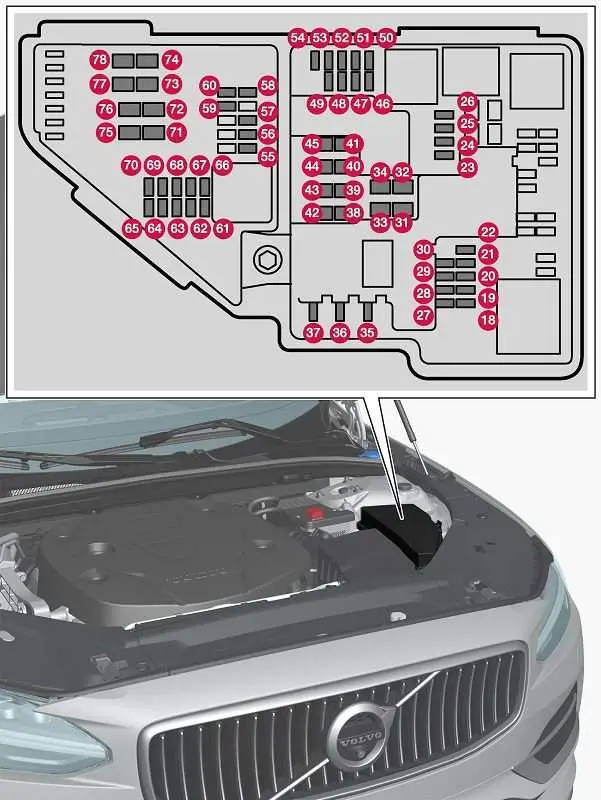

Предохранители в моторном отсеке
Расположение предохранителей
Внутри крышки имеется наклейка с указанием расположения предохранителей.
- Предохранители 18-30, 35-37, 46-54 и 55-70 относятся к типу «Микро».
- Предохранители 31-34, 38-45 и 71-78 относятся к типу «MCase» и подлежат замене на станции технического обслуживания.
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | подогрев лямбда-зонда; Модуль управления автомобильным газоснабжением. | 15 |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | USB-разъем на консоли между сиденьями спереди | 5 |
| 24 | Розетка 12 В на консоли между сиденьями спереди. | 15 |
| 25 | Розетка на 12 В на консоли между сиденьями, рядом с пространством для ног пассажиров второго ряда. | 15 |
| 26 | Электрическая розетка 12 В в багажнике | 15 |
| 27 | – | – |
| 28 | Левая фара, некоторые версии светодиодных фонарей | 15 |
| 29 | Правый свет, некоторые версии светодиодных фонарей | 15 |
| 30 | – | – |
| 31 | Обогрев левого лобового стекла | Боковая панель |
| 32 | Обогрев левого лобового стекла | 40 |
| 33 | Омыватели фар | 25 |
| 34 | Кристаллическая шайба | 25 |
| 35 | – | – |
| 36 | Segnale Acustico | 20 |
| 37 | Сирена сигнализации | 5 |
| 38 | Модуль управления тормозной системой (клапана, стояночный тормоз) | 40 |
| 39 | Стеклоочиститель | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Обогреватель правого лобового стекла | 40 |
| 42 | Стояночный обогреватель | 20 |
| 43 | Блок управления тормозной системой (насос АБС) | 40 |
| 44 | – | – |
| 45 | Обогреватель правого лобового стекла | Паннелло латеральный |
| 46 | Энергичен при включении: Модуль управления двигателем; Компоненты трансмиссии; Электроусилитель руля; Электрический центральный модуль управления; Модуль управления тормозами | 5 |
| 47 | – | – |
| 48 | Правая фара | 7,5 |
| Правый свет, некоторые версии светодиодных фонарей | 15 | |
| 49 | – | – |
| 50 | – | – |
| 51 | Блок управления переключением аккумуляторной батареи | 5 |
| 52 | Воздушная подушка | 5 |
| 53 | Левая фара | 7,5 |
| Левая фара, в некоторых версиях светодиодная. | 15 | |
| 54 | Датчик педали акселератора | 5 |
| 55 | Модуль управления коробкой передач | 15 |
| 56 | Модуль управления двигателем (ECM) | 5 |
| 57 | – | – |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | Блок управления двигателем; Застежка; Газоускорительный модуль; клапан EGR (дизельный двигатель); Датчик положения турбокомпрессора (дизельный двигатель); Клапан турбокомпрессора (бензиновый двигатель). | 20 |
| 62 | Соленоиды (бензиновый двигатель); Клапан; Термостат системы охлаждения двигателя (бензиновый двигатель); Насос охлаждения EGR (дизельный двигатель); Модуль управления свечами накаливания (дизельный двигатель). | 10 |
| 63 | Регуляторы вакуума; Клапан; Клапан наддува (дизельный двигатель). | 7,5 |
| 64 | Модуль управления шторками спойлера; Модуль управления заслонкой радиатора; Катушки силового импульсного реле (дизельный двигатель). | 5 |
| 65 | – | – |
| 66 | Лямбда-зонд передний; Лямбда-зонд задний (бензин). | 15 |
| 67 | Соленоид масляного насоса двигателя; Соленоид муфты компрессора кондиционера; Центральный лямбда-зонд (бензиновый двигатель); Задний лямбда-зонд (дизельный двигатель). | 15 |
| 68 | – | – |
| 68 | Модуль управления двигателем (ECM) | 20 |
| 70 | Катушки зажигания (бензиновый двигатель); Свечи зажигания (бензиновый двигатель). | 15 |
| 71 | Модуль управления подачей автомобильного газа | 15 |
| Подогреватель топливного фильтра (дизельный двигатель) | 30 | |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | Аввиаменто | Боковая панель |
| 78 | Аввиаменто | 40 |
2018
Предохранители под верхним отсеком
Расположение предохранителей
- Предохранители 1, 3-21, 23-36, 39-53 и 55-59 относятся к типу «Микро».
- Предохранители 2, 22, 37-38 и 54 относятся к типу «MCase» и подлежат замене на станции технического обслуживания.
ЧИТАЙТЕ Volvo V40 (2019 г.) – блок предохранителей и реле
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | – | – |
| 2 | Розетка на консоли между сиденьями, рядом с пространством для ног задних пассажиров. | 30 |
| 3 | – | – |
| 4 | Датчик движения | 5 |
| 5 | Мультимедийные письма | 5 |
| 6 | Презентация водителя | 5 |
| 7 | Клавиатура на центральной консоли | 5 |
| 8 | Солнечный датчик | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Электронный модуль рулевого колеса | 5 |
| 12 | Кнопка запуска и модуль переключателя стояночного тормоза | 5 |
| 13 | Электронный модуль подогрева руля | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Модуль климат-контроля | 10 |
| 19 | Блокировка рулевого колеса | 7,5 |
| 20 | Диагностический разъем OBDII | 10 |
| 21 | Центральный вид | 5 |
| 22 | Модуль вентилятора кондиционера, передний | 40 |
| 23 | USB-концентратор | 5 |
| 25 | Управление освещением; Внутреннее освещение; Внутреннее зеркало заднего вида с затемнением; Датчик дождя и света; Клавиатура на консоли между сиденьями рядом с пространством для ног задних пассажиров; Электрорегулировка передних сидений; Панели управления задней дверью; Модуль вентилятора кондиционера левый/правый. | 7,5 |
| 25 | Модуль управления функцией помощи при вождении | 5 |
| 26 | Панорамное мансардное окно с солнцезащитной шторкой | 20 |
| 27 | Проекционный дисплей на лобовом стекле | 5 |
| 28 | Выключатель света в салоне | 5 |
| 29 | – | – |
| 30 | Дисплей на потолочной консоли (индикатор ремня безопасности передней подушки безопасности/сигнал открытия передней подушки безопасности) | 5 |
| 31 | – | – |
| 32 | Датчик влажности | 5 |
| 33 | Дверной модуль в правой задней двери | 20 |
| 34 | Предохранители в багажнике | 10 |
| 35 | Модуль управления, поддерживающий подключение автомобиля к Интернету; Модуль управления системой Volvo On Call. | 5 |
| 36 | Дверной модуль в левой задней двери | 20 |
| 37 | Блок управления аудиосистемой (усилитель) (некоторые версии) | 40 |
| 38 | – | – |
| 39 | Многодиапазонный антенный модуль | 5 |
| 40 | Функциональные модули комфорта (массаж) для передних сидений | 5 |
| 41 | Алкогольная блокировка | 5 |
| 42 | Задний стеклоочиститель | 15 |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Обогрев водительского сиденья | 15 |
| 47 | Обогрев сиденья переднего пассажира | 15 |
| 48 | Насос охлаждающей жидкости | 10 |
| 49 | – | – |
| 50 | Дверной модуль в передней левой двери | 20 |
| 51 | Модуль управления подвеской (активный) | 20 |
| 52 | – | – |
| 53 | Форма контроля системы переписи населения | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Дверной модуль в передней правой двери | 20 |
| 57 | – | – |
| 58 | ТВ (некоторые рынки) | 5 |
| 59 | Главный предохранитель для предохранителей 53 и 58. | 15 |
Предохранители в багажнике
Расположение предохранителей
- Предохранители 13-17 и 21-36 относятся к типу «Микро».
- Предохранители 1–12, 18–20 и 37 относятся к типу «MCase» и подлежат замене на станции технического обслуживания.
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | – | – |
| 3 | Компрессор пневматической подвески | 40 |
| 4 | Электродвигатель блокировки спинки правого заднего сиденья | 15 |
| 5 | – | – |
| 6 | Электродвигатель блокировки спинки левого заднего сиденья | 15 |
| 7 | – | – |
| 8 | Модуль управления системой снижения оксидов азота (NOx) в дизельном двигателе | 30 |
| 9 | Задняя дверь с электроприводом | 25 |
| 10 | Сиденье переднего пассажира с электрорегулировкой | 20 |
| 11 | Модуль управления фаркопом | 40 |
| 12 | Модуль преднатяжителя ремня безопасности, правая сторона | 40 |
| 13 | Внутренние катушки реле | 5 |
| 14 | Модуль управления системой снижения оксидов азота (NOx) в дизельном двигателе | 15 |
| 15 | Модуль обнаружения движения ног (для электрического открывания двери багажника) | 5 |
| 16 | Блокатор алкоголя; USB-концентратор/разъем для аксессуаров. | 5 |
| 17 | – | – |
| 18 | Модуль управления фаркопом | 25 |
| 19 | Сиденье водителя с электрорегулировкой | 20 |
| 20 | Модуль преднатяжителя ремня безопасности, левая сторона | 40 |
| 21 | Парковочная камера | 5 |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Модуль управления подушками безопасности и преднатяжителями ремней безопасности | 5 |
| 27 | – | – |
| 28 | Обогрев сиденья заднего левого | 15 |
| 29 | – | – |
| 30 | Информация о слепых зонах (BLIS): Модуль управления, внешний сигнал заднего хода | 5 |
| 31 | – | – |
| 32 | Модули преднатяжителей ремней безопасности | 5 |
| 33 | Исполнительный механизм рециркуляции отработавших газов (бензин, некоторые версии двигателя) | 5 |
| 34 | – | – |
| 35 | Модуль управления полным приводом (AWD) | 15 |
| 36 | Обогрев сиденья заднего правого | 15 |
| 37 | – | – |
Предохранители в моторном отсеке
Расположение предохранителей
Внутри крышки имеется наклейка с указанием расположения предохранителей.
- Предохранители 1-13, 18-30, 35-37 и 46-54 относятся к типу «Микро».
- Предохранители 14-17, 31-34 и 38-45 относятся к типу «MCase» и подлежат замене на станции технического обслуживания.
ЧИТАТЬ Volvo S60 (2003 г.) – блок предохранителей и реле
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | Катушки зажигания (бензиновый двигатель); Свечи зажигания (бензиновый двигатель). | 15 |
| 5 | Соленоид масляного насоса двигателя; Соленоид муфты компрессора кондиционера; Лямбда-зонд центральный (бензиновый двигатель); Лямбда-зонд задний (дизельный двигатель). | 15 |
| 6 | Регуляторы вакуума; Клапан; Клапан наддува (дизельный двигатель). | 7,5 |
| 7 | Блок управления двигателем; Застежка; Газоускорительный модуль; клапан EGR (дизельный двигатель); Датчик положения турбокомпрессора (дизельный двигатель); Клапан турбокомпрессора (бензиновый двигатель). | 20 |
| 8 | Модуль управления двигателем (ECM) | 5 |
| 9 | – | – |
| 10 | Соленоиды (бензиновый двигатель); Клапан; Термостат системы охлаждения двигателя (бензиновый двигатель); Насос охлаждения EGR (дизельный двигатель); Модуль управления свечами накаливания (дизельный двигатель). | 10 |
| 11 | Модуль управления шторками спойлера; Модуль управления заслонкой радиатора; Катушки силового импульсного реле (дизельный двигатель). | 5 |
| 12 | подогрев лямбда-зонда; блок управления автомобильным газоснабжением; Лямбда-зонд передний; Лямбда-зонд задний (бензиновый двигатель). | 15 15 |
| 13 | Модуль управления двигателем (ECM) | 20 |
| 14 | Аввиаменто | 40 |
| 15 | Аввиаменто | Боковая панель |
| 16 | Модуль управления автомобильным газоснабжением; Подогреватель топливного фильтра (дизельный двигатель). | 15 30 |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | Розетка 12 В на консоли между сиденьями спереди. | 15 |
| 25 | Электрическая розетка 12 В на консоли между сиденьями, рядом с пространством для ног пассажиров второго ряда. | 15 |
| 26 | Электрическая розетка 12 В в багажнике | 15 |
| 27 | – | – |
| 28 | Левая фара, некоторые версии светодиодных фонарей | 15 |
| 29 | Правый свет, некоторые версии светодиодных фонарей | 15 |
| 30 | – | – |
| 31 | Обогрев левого лобового стекла | Боковая панель |
| 32 | Обогрев левого лобового стекла | 40 |
| 33 | Омыватели фар | 25 |
| 34 | Кристаллическая шайба | 25 |
| 35 | Модуль управления коробкой передач | 15 |
| 36 | Segnale Acustico | 20 |
| 37 | Сирена сигнализации | 5 |
| 38 | Модуль управления тормозной системой (клапана, стояночный тормоз) | 40 |
| 38 | Стеклоочиститель | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Обогреватель правого лобового стекла | 40 |
| 42 | Стояночный обогреватель | 20 |
| 43 | Блок управления тормозной системой (насос АБС) | 40 |
| 44 | – | – |
| 45 | Обогреватель правого лобового стекла | Паннелло латеральный |
| 46 | Энергичен при включении: Модуль управления двигателем; Компоненты трансмиссии; Электроусилитель руля; Электрический центральный модуль управления; Модуль управления тормозами | 5 |
| 47 | – | – |
| 48 | Правая фара | 7,5 |
| Правый свет, некоторые версии светодиодных фонарей | 15 | |
| 49 | Алкогольная блокировка | 5 |
| 50 | – | – |
| 51 | Блок управления подключением аккумулятора | 5 |
| 52 | Воздушная подушка | 5 |
| 53 | Левая фара | 7,5 |
| Левая фара, некоторые версии светодиодных фонарей | 15 | |
| 54 | Датчик педали акселератора | 5 |
2019
Предохранители под верхним отсеком
Расположение предохранителей
- Предохранители 1, 3-21, 23-36, 39-53 и 55-59 относятся к типу «Микро».
- Предохранители 2, 22, 37-38 и 54 относятся к типу «MCase» и подлежат замене на станции технического обслуживания.
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | – | – |
| 2 | Розетка на консоли между сиденьями, рядом с пространством для ног задних пассажиров. | 30 |
| 3 | – | – |
| 4 | Датчик движения | 5 |
| 5 | Мультимедийные письма | 5 |
| 6 | Презентация водителя | 5 |
| 7 | Клавиатура на центральной консоли | 5 |
| 8 | Солнечный датчик | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Электронный модуль рулевого колеса | 5 |
| 12 | Кнопка запуска и модуль переключателя стояночного тормоза | 5 |
| 13 | Электронный модуль подогрева руля | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Модуль климат-контроля | 10 |
| 19 | Блокировка рулевого колеса | 7,5 |
| 20 | Диагностический разъем OBDII | 10 |
| 21 | Центральный вид | 5 |
| 22 | Модуль вентилятора кондиционера, передний | 40 |
| 23 | USB-концентратор | 5 |
| 24 | Управление освещением; Внутреннее освещение; Внутреннее зеркало заднего вида с затемнением; Датчик дождя и света; Клавиатура в консоли между сиденьями рядом с пространством для ног задних пассажиров; Электрорегулировка передних сидений; Панели управления задней дверью; Модуль вентилятора кондиционера левый/правый. | 7,5 |
| 25 | Модуль управления функцией помощи при вождении | 5 |
| 26 | Панорамное мансардное окно с солнцезащитной шторкой | 20 |
| 27 | Проекционный дисплей на лобовом стекле | 5 |
| 28 | Выключатель света в салоне | 5 |
| 29 | – | – |
| 30 | Дисплей на потолочной консоли (индикатор ремня безопасности передней подушки безопасности/сигнал открытия передней подушки безопасности) | 5 |
| 31 | – | – |
| 32 | – | – |
| 33 | Дверной модуль в правой задней двери | 20 |
| 34 | Предохранители в багажнике | 10 |
| 35 | Модуль управления, поддерживающий подключение автомобиля к Интернету; Модуль управления системой Volvo On Call. | 5 |
| 36 | Дверной модуль в левой задней двери | |
| 37 | Аудиоустройство (усилитель) | 40 |
| 38 | – | – |
| 39 | Многодиапазонный антенный модуль | 5 |
| 40 | Функциональные модули комфорта передних сидений (массаж) | 5 |
| 41 | Алкогольная блокировка | 5 |
| 42 | Задний стеклоочиститель | 15 |
| 43 | Модуль управления топливным насосом | 20 |
| 44 | – | – |
| 45 | – | – |
| 46 | Обогрев водительского сиденья | 15 |
| 47 | Обогрев сиденья переднего пассажира | 15 |
| 48 | Насос охлаждающей жидкости | 7,5 |
| 49 | – | – |
| 50 | Дверной модуль в передней левой двери | 20 |
| 51 | Модуль управления подвеской (активный) | 20 |
| 52 | – | – |
| 53 | Форма контроля системы переписи населения | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Дверной модуль в передней правой двери | 20 |
| 57 | – | – |
| 58 | ТВ (некоторые рынки) | 5 |
| 59 | Главный предохранитель для предохранителей 52, 53, 57 и 58. | 15 |
Следы в багажнике
Расположение предохранителей
- Предохранители 13-17 и 21-36 относятся к типу «Микро».
- Предохранители 1–12, 18–20 и 37 относятся к типу «MCase» и подлежат замене на станции технического обслуживания.
ПРОЧИТАЙТЕ Volvo C40 (2021-…) — блок предохранителей
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | Обогрев заднего стекла | 30 |
| 2 | – | – |
| 3 | Компрессор пневматической подвески | 40 |
| 4 | Электродвигатель блокировки спинки правого заднего сиденья | 15 |
| 5 | – | – |
| 6 | Электродвигатель блокировки спинки левого заднего сиденья | 15 |
| 7 | Сиденье переднего пассажира с электрорегулировкой Дверной модуль в правой задней двери | 20 |
| 8 | Модуль управления системой снижения оксидов азота (NOx) в дизельном двигателе | 30 |
| 9 | Задняя дверь с электроприводом | 25 |
| 10 | Сиденье переднего пассажира с электрорегулировкой; Дверной модуль в передней правой двери. | 20 |
| 11 | Модуль управления фаркопом | 40 |
| 12 | Модуль преднатяжителя ремня безопасности, правая сторона | 40 |
| 13 | Внутренние катушки реле | 5 |
| 14 | Модуль управления системой снижения оксидов азота (NOx) в дизельном двигателе | 15 |
| 15 | Модуль обнаружения движения ног (для электрического открывания двери багажника) | 5 |
| 16 | Блокировка алкоголя; USB-концентратор/разъем для аксессуаров. | 5 |
| 17 | – | – |
| 18 | Модуль управления фаркопом | 25 |
| Дополнительный модуль | 40 | |
| 19 | Сиденье водителя с электрорегулировкой | 20 |
| 20 | Модуль преднатяжителя ремня безопасности, левая сторона | 40 |
| 21 | Парковочная камера | 5 |
| 22 | Запасной предохранитель подсветки | 10 |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | Модуль управления подушками безопасности и преднатяжителями ремней безопасности | 5 |
| 27 | – | – |
| 28 | Обогрев сиденья заднего левого | 15 |
| 29 | – | – |
| 30 | Информация о слепых зонах (BLIS): Модуль управления, внешний сигнал заднего хода | 5 |
| 31 | – | – |
| 32 | Модули преднатяжителей ремней безопасности | 5 |
| 33 | Исполнительный механизм рециркуляции отработавших газов (бензин, некоторые версии двигателя) | 5 |
| 34 | – | – |
| 35 | Модуль управления полным приводом (AWD) | 15 |
| 36 | Обогрев сиденья заднего правого | 15 |
| 37 | – | – |
Предохранители в моторном отсеке
Расположение предохранителей
Внутри крышки имеется наклейка с указанием расположения предохранителей.
- Предохранители 1-13, 18-30, 35-37 и 46-54 относятся к типу «Микро».
- Предохранители 14-17, 31-34 и 38-45 относятся к типу «MCase» и подлежат замене на станции технического обслуживания.
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | Катушки зажигания (бензиновый двигатель); Свечи зажигания (бензиновый двигатель). | 15 |
| 5 | Соленоид масляного насоса двигателя; Соленоид муфты компрессора кондиционера; Лямбда-зонд центральный (бензиновый двигатель); Лямбда-зонд задний (дизельный двигатель). | 15 |
| 6 | Регуляторы вакуума; Клапан; Клапан наддува (дизельный двигатель). | 7,5 |
| 7 | Блок управления двигателем; Застежка; Газоускорительный модуль; клапан EGR (дизельный двигатель); Датчик положения турбокомпрессора (дизельный двигатель); Клапан турбокомпрессора (бензиновый двигатель)/. | 20 |
| 8 | Модуль управления двигателем (ECM) | 5 |
| 9 | – | – |
| 10 | Соленоиды (бензиновый двигатель); Клапан; Термостат системы охлаждения двигателя (бензиновый двигатель); Насос охлаждения EGR (дизельный двигатель); Модуль управления свечами накаливания (дизельный двигатель) | 10 |
| 11 | Модуль управления шторками спойлера; Модуль управления заслонкой радиатора; Катушки силового импульсного реле (дизельный двигатель)/. | 5 |
| 12 | – | – |
| 13 | Модуль управления двигателем (ECM) | 20 |
| 14 | Аввиаменто | 40 |
| 15 | Аввиаменто | Боковая панель |
| 16 | Подогреватель топливного фильтра (дизельный двигатель) | 30 |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | Розетка 12 В на консоли между сиденьями спереди. | 15 |
| 25 | Розетка на 12 В на консоли между сиденьями, рядом с пространством для ног пассажиров второго ряда. | 15 |
| 26 | Розетка 12 В в багажнике | 15 |
| 27 | – | – |
| 28 | Левая фара, некоторые версии светодиодных фонарей | 15 |
| 29 | Правый свет, некоторые версии светодиодных фонарей | 15 |
| 30 | – | – |
| 31 | Обогрев левого лобового стекла | Боковая панель |
| 32 | Обогрев левого лобового стекла | 40 |
| 33 | Омыватели фар | 25 |
| 34 | Кристаллическая шайба | 25 |
| 35 | Модуль управления коробкой передач | 15 |
| 36 | Segnale Acustico | 20 |
| 37 | Сирена сигнализации | 5 |
| 38 | Модуль управления тормозной системой (клапана, стояночный тормоз) | 40 |
| 39 | Стеклоочиститель | 30 |
| 40 | Омыватель заднего стекла | 25 |
| 41 | Обогреватель правого лобового стекла | 40 |
| 42 | Стояночный обогреватель | 20 |
| 43 | Блок управления тормозной системой (насос АБС) | 40 |
| 44 | – | – |
| 45 | Обогреватель правого лобового стекла | Паннелло латеральный |
| 46 | Энергичен при включении: Модуль управления двигателем; Компоненты трансмиссии; Электроусилитель руля; Электрический центральный модуль управления; Модуль управления тормозами | 5 |
| 47 | – | – |
| 48 | Правый отражатель | 7,5 |
| Правый свет, некоторые версии светодиодных фонарей | 15 | |
| 49 | Алкогольная блокировка | 5 |
| 50 | – | – |
| 51 | Блок управления подключением аккумулятора | 5 |
| 52 | Воздушная подушка | 5 |
| 53 | Левая фара | 7,5 |
| Левая фара, некоторые версии светодиодных фонарей | 15 | |
| 54 | Датчик педали акселератора | 5 |
