Volvo V50 (2011-2012) — блок предохранителей
Volvo V50 — Схема блока предохранителей
Год производства: 2011, 2012.
Предохранители прикуривателя (электророзетка) Volvo V50 Это предохранители 45 (электрическая розетка) и 77 (электрическая розетка в грузовом отделении) в блоке предохранителей салона.

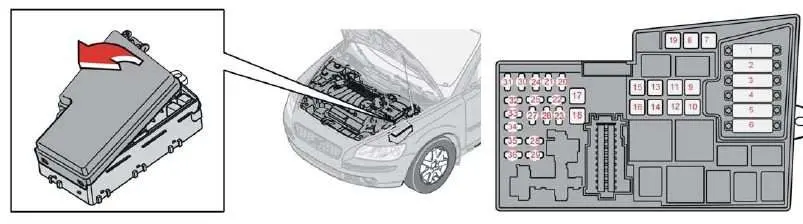

Расположение блока предохранителей
Вано моторе
Блок предохранителей расположен с правой стороны моторного отсека.

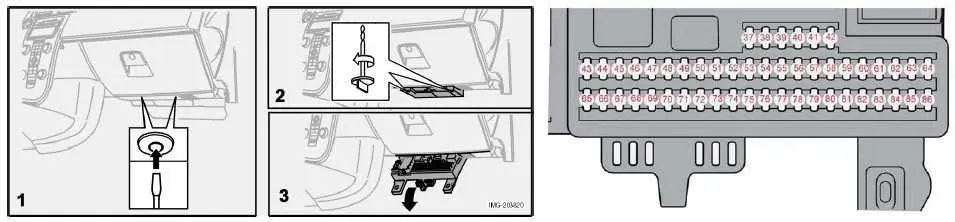

Пассажирский салон
Блок предохранителей в салоне находится под перчаточным ящиком.
2011
Вано моторе
Назначение предохранителей в моторном отсеке (2011)
| Номер | описание | Ампер [A] |
|---|---|---|
| 1. | Вентилятор (радиатор) | 50A |
| 2. | Усилитель руля | 80A |
| 3. | Питание к блоку предохранителей в салоне | 60A |
| 4. | Питание к блоку предохранителей в салоне | 60A |
| 5. | Компонент, кондиционер | 80A |
| 6. | Не используется | |
| 7. | насос АБС | 30A |
| 8. | АБС клапаны | 20A |
| 9. | Функции двигателя | 30A |
| за 10 г. | Вентилятор системы кондиционирования | 40A |
| за 11 г. | Омыватели фар | 20A |
| за 12 г. | Блок питания обогрева заднего стекла | 30A |
| за 13 г. | Реле стартера | 30A |
| за 14 г. | Буксировочный разъем (аксессуары) | 40A |
| за 15 г. | Не используется | |
| за 16 г. | Канал аудиосистемы | 30A |
| за 17 г. | Уборочные машины | 30A |
| за 18 г. | Питание к блоку предохранителей в салоне | 40A |
| за 19 г. | Не используется | |
| за 20 г. | Корно | 15A |
| за 21 г. | Не используется | |
| за 22 г. | Не используется | |
| за 23 г. | Модуль управления двигателем (ECM); Модуль управления коробкой передач (TCM). | 10 |
| за 24 г. | Не используется | |
| за 25 г. | Не используется | |
| за 26 г. | Interruttore di Accensione | 15A |
| за 27 г. | Компрессор кондиционера | 10 |
| за 28 г. | Не используется | |
| за 29 г. | Передние противотуманные фары (опция) | 15A |
| за 30 г. | Не используется | |
| за 31 г. | Не используется | |
| за 32 г. | Топливные форсунки | 10 |
| за 33 г. | Подогреваемый датчик кислорода, вакуумный насос | 20A |
| за 34 г. | Катушки зажигания; Датчик давления кондиционера. | 10 |
| за 35 г. | Датчики клапанов двигателя; Реле кондиционера; Катушка реле; Маслоотделитель с элементом PTC; Может; Измеритель массы воздуха. | 15A |
| за 36 г. | Модуль управления двигателем (ECM); Датчик дроссельной заслонки. | 10 |
- Предохранители 1–18 являются автоматическими выключателями, их удаление или замену должен производить только авторизованный технический специалист Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.
Пассажирский салон
Назначение предохранителей в салоне (2011 г.)
| Номер | описание | Ампер [A] |
|---|---|---|
| – | Предохранитель 37-42, не используется. | – |
| за 43 г. | Системный звук; Блютус; Навигационная система Volvo (опция). | 15A |
| за 44 г. | Дополнительная удерживающая система (SRS); Модуль управления двигателем. | 10 |
| за 45 г. | Розетка 12 вольт на заднем сиденье | 15A |
| за 46 г. | Освещение: перчаточный ящик, приборная панель и пространство для ног. | 5A |
| за 47 г. | Внутреннее освещение | 5A |
| за 48 г. | Стеклоочиститель и дворник задней двери | 15A |
| за 49 г. | Дополнительная удерживающая система (SRS); Датчик веса пассажира (OWS). | 10 |
| за 50 г. | Не используется | |
| за 51 г. | полный привод; Реле топливного фильтра. | 10 |
| за 52 г. | Модуль управления коробкой передач (TCM); ABS. | 5A |
| за 53 г. | Усилитель руля | 10 |
| за 54 г. | Помощь при парковке (опционально); Активное освещение поворотов (опция). | 10 |
| за 55 г. | Не используется | |
| за 56 г. | Модуль дистанционного ключа навигационной системы Volvo; Модуль управления сиреной сигнализации. | 10 |
| за 57 г. | Разъём для бортовой диагностики; Выключатель стоп-сигнала. | 15A |
| за 58 г. | Светофор справа; Реле дополнительного освещения. | 7,5A |
| за 59 г. | Светофор слева | 7,5A |
| за 60 г. | Подогрев водительского сиденья (опция) | 15A |
| за 61 г. | Подогрев пассажирского сиденья (опция) | 15A |
| за 62 г. | Люк на крыше (опция) | 20A |
| за 63 г. | Электрический замок стеклоподъемников и дверей задней пассажирской двери | 20A |
| за 64 г. | Спутниковое радио Sirius (опционально) | 5A |
| за 65 г. | Система диффузии звука | 5A |
| за 66 г. | Модуль управления аудиосистемой (ICM); Кондиционер. | 10 |
| за 67 г. | Не используется | |
| за 68 г. | Круиз-контроль | 5A |
| за 69 г. | Кондиционер, датчик дождя (опция); Кнопка АВТОБУС (опция). | 5A |
| за 70 г. | Не используется | |
| за 71 г. | Не используется | |
| за 72 г. | Не используется | |
| за 73 г. | Люк на крыше; Передний потолочный светильник; Зеркало для самоизображения (по желанию); Напоминание о ремнях безопасности. | 5A |
| за 74 г. | Реле топливного насоса | 15A |
| за 75 г. | Не используется | |
| за 76 г. | Не используется | |
| за 77 г. | Модуль управления вспомогательным оборудованием (AEM) | 15A |
| за 78 г. | Не используется | |
| за 79 г. | Резервные фонари | 5A |
| за 80 г. | Не используется | |
| за 81 г. | Электрические стеклоподъемники и замок задней двери со стороны водителя | 20A |
| за 82 г. | Электростеклоподъемник – дверь переднего пассажира | 25A |
| за 83 г. | Электрические стеклоподъемники и дверной замок – передняя дверь со стороны водителя | 25A |
| за 84 г. | Пассажирское сиденье с электроприводом | 25A |
| за 85 г. | Сиденье водителя с электроприводом | 25A |
| за 86 г. | Реле освещения салона; Подсветка багажника; Электрические сиденья. | 5A |
2012
Вано моторе
Назначение предохранителей в моторном отсеке (2012)
ЧИТАТЬ Volvo XC40 (2020-2022) – блок предохранителей
| Номер | описание | Ампер [A] |
|---|---|---|
| 1. | Охлаждающий вентилятор | 50 |
| 2. | Усилитель руля | 80 |
| 3. | Питание блока предохранителей в салоне | 60 |
| 4. | Питание блока предохранителей в салоне | 60 |
| 5. | ПТК-элемент; Воздушный обогреватель (опция). | 80 |
| 6. | Канделетт (DRIVe) | 60 |
| 6. | Свечи накаливания (5-цилиндровый дизель) | 70 лет |
| 7. | насос АБС | 40 лет |
| 8. | АБС клапаны | 20 лет |
| 9. | Функции двигателя | 30 лет |
| за 10 г. | Ventilatore | 40 лет |
| за 11 г. | Омыватели фар | 20 лет |
| за 12 г. | Обогрев заднего стекла | 30 лет |
| за 13 г. | Соленоид привода; Доброжелательность. | 30 лет |
| за 14 г. | Проводка прицепа (опция) | 40 лет |
| за 15 г. | бронирование | – |
| за 16 г. | Информационно-развлекательная система | 30 лет |
| за 17 г. | Уборочные машины | 30 лет |
| за 18 г. | Питание к блоку предохранителей в салоне | 40 лет |
| за 19 г. | бронирование | – |
| за 20 г. | Корно | 15 лет |
| за 21 г. | Дополнительный отопитель, работающий на топливе; Отопитель кабины (опция). | 20 лет |
| за 22 г. | бронирование | – |
| за 23 г. | Модуль управления двигателем (5-цилиндровый бензин); Модуль управления коробкой передач (5 цилиндров). | 10 |
| за 23 г. | Модуль управления коробкой передач (4 цилиндров) | 15 лет |
| за 24 г. | Топливный фильтр с подогревом (5-цилиндровый дизель); вставка PTC; Размотчик (5-цилиндровый дизель). | 20 лет |
| за 25 г. | Центральный электронный модуль (CEM) (Старт/Стоп) | 10 |
| за 26 г. | Interruttore di Accensione | 15 лет |
| за 27 г. | Компрессор кондиционера | 10 |
| за 28 г. | бронирование | – |
| за 29 г. | Передние противотуманные фары; Дневные ходовые огни (ДХО) (опция). | 15 лет |
| за 30 г. | Насос охлаждающей жидкости (старт/стоп) | 10 |
| за 31 г. | Регулятор напряжения; Генератор (4-цилиндровый бензин). | 10 |
| за 32 г. | Форсунки (5-цилиндровый бензин); Клапан управления турбокомпрессором (5-цилиндровый дизель); Датчик уровня масла (5-цилиндровый дизель); Регулирующий вентиль; Расход топлива (DRIVe); Датчик массового расхода воздуха (DRIVe); Двигатель управления турбокомпрессором (DRIVe). | 10 |
| за 33 г. | Вакуумный насос (5-цилиндровый бензин); Катушка реле, реле; Вакуумный насос (5-цилиндровый бензин); Модуль управления двигателем (5-цилиндровый дизель); Топливный фильтр с подогревом (DRIVe). | 20 лет |
| за 34 г. | Катушки зажигания (бензиновые); Прессостат, кондиционер (5 цилиндров); Модуль управления свечами накаливания (5-цилиндровый дизель); контроль выбросов EGR (5-цилиндровый дизель); Топливный насос (DRIVe), Лямбда-зонд (DRIVe); Модуль управления двигателем (Старт/Стоп); Катушки реле; Реле старт/стоп. | 10 |
| за 35 г. | Катушка реле; Система кондиционирования, элемент PTC; Маслосборник (5-цилиндровый бензиновый); Массовый расход воздуха (5-цилиндровый бензин); Клапан управления турбонаддувом (5-цилиндровый бензин); Соленоиды с изменением фаз газораспределения (5-цилиндровый бензин); Форсунки (бензин 2,0 л); клапан EVAP (бензин 2,0 л); Клапан топливовоздушной смеси (бензин 2,0 л); Клапан управления давлением топлива (5-цилиндровый дизель); Модуль управления двигателем (5-цилиндровый дизель); Двигатель EGR (DRIVe). | 15 лет |
| за 36 г. | Модуль управления двигателем (бензин, DRIVe); Датчик положения педали акселератора (5-цилиндровый дизель); Сонда лямбда (дизель 5 цилиндров). | 10 |
- Предохранители 1–18 являются автоматическими выключателями, их удаление или замену должен производить только авторизованный технический специалист Volvo.
- Предохранители 19–36 при необходимости можно заменить в любое время.
Пассажирский салон
Назначение предохранителей в салоне (2012 г.)
ЧИТАТЬ Volvo S60 (2015) – блок предохранителей
| Номер | описание | Ампер [A] |
|---|---|---|
| за 43 г. | Телематика (опционально); Системный звук; РТИ (по желанию); Bluetooth (опционально). | 15 |
| за 44 г. | система СРС; Модуль управления двигателем (5 цилиндров, DRIVe). | 10 |
| за 45 г. | Электрическая розетка в салоне | 15 |
| за 46 г. | Пассажирский салон, перчаточный ящик и подсветка луж | 5 |
| за 47 г. | Внутреннее освещение; Устройство открывания гаражных ворот с дистанционным управлением (дополнительно). | 5 |
| за 48 г. | Стеклоочиститель и дворник задней двери | 15 |
| за 49 г. | Система СРС | 10 |
| за 50 г. | бронирование | – |
| за 51 г. | PTC-элемент, воздухонагреватель (опция); Катушка реле; Топливный фильтр с подогревом (5-цилиндровый дизель); Полный привод. | 10 |
| за 52 г. | Модуль управления коробкой передач; система АБС. | 5 |
| за 53 г. | Усилитель руля | 10 |
| за 54 г. | Помощь при парковке (опционально); Ксеноновые фары (опция). | 10 |
| за 55 г. | Модуль бесключевого управления (опция) | 20 |
| за 56 г. | Приемник дистанционного управления; Сирена (опционально). | 10 |
| за 57 г. | Разъем канала передачи данных (DLC); Выключатель стоп-сигнала. | 15 |
| за 58 г. | Светофор справа; Катушка реле, реле, дополнительное освещение (опция). | 7,5 |
| за 59 г. | Ходовые огни слева | 7,5 |
| за 60 г. | Подогрев сиденья (со стороны водителя) | 15 |
| за 61 г. | Подогрев сиденья (со стороны пассажира) | 15 |
| за 62 г. | Люк на крыше (опция) | 20 |
| за 63 г. | Блок питания правой задней двери | 20 |
| за 64 г. | бронирование | – |
| за 65 г. | Аудио; Информационно-развлекательная система. | 5 |
| за 66 г. | Аудио; Информационно-развлекательная система; Кондиционер. | 10 |
| за 67 г. | бронирование | – |
| за 68 г. | Круиз-контроль | 5 |
| за 69 г. | Кондиционер; Датчик дождя; Кнопки BUS (опция); Помощь при парковке (опция), DRIVe. | 5 |
| за 70 г. | бронирование | – |
| за 71 г. | бронирование | – |
| за 72 г. | бронирование | – |
| за 73 г. | Люк (опция); Верхняя консоль внутреннего освещения; Сигнализатор непристегнутых задних сидений; Цветное внутреннее зеркало заднего вида (опция). | 5 |
| за 74 г. | Топливный насос | 15 |
| за 75 г. | резерв | – |
| за 76 г. | резерв | – |
| за 77 г. | Багажное отделение для электрической розетки, модуля управления, аксессуаров (опция) | 15 |
| за 78 г. | резерв | – |
| за 79 г. | Фонарь заднего хода; Внутреннее зеркало заднего вида покрашено (знак). | 5 |
| за 80 г. | резерв | – |
| за 81 г. | Блок питания левой задней двери | 20 |
| за 82 г. | Блок питания передней правой двери | 25 |
| за 83 г. | Блок питания левой передней двери | 25 |
| за 84 г. | Электросиденье пассажирское | 25 |
| за 85 г. | Электросиденье водителя | 25 |
| за 86 г. | Внутреннее освещение; Освещение багажного отделения; Электрические сиденья; Индикатор уровня топлива (2.0F). | 5 |
Предохранители для функции Start/Stop
Он расположен с правой стороны моторного отсека.
ЧИТАЙТЕ Volvo S70 (1998-1999) – Блок предохранителей
| Номер | описание | Ампер [A] |
|---|---|---|
| 11M / 1 | Моторный отсек, электрораспределитель | 125 |
| 11M / 2 | Датчик, контроль батареи | 15 |
| 25 | Центральный электронный модуль (CEM) (опорное напряжение аккумуляторной батареи), дизельный двигатель | 10 |
