Volvo V40 (2018) — блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
за 2018 г.

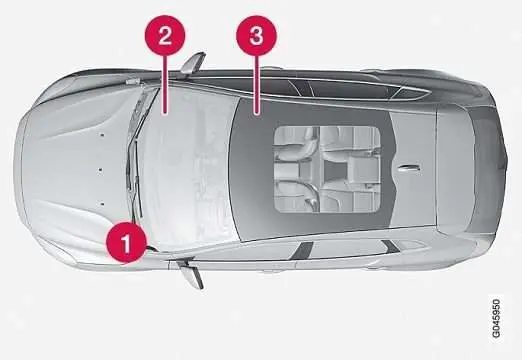

Расположение электрических блоков управления
Расположение электроблоков управления на автомобилях с левым рулём. В автомобиле с правосторонним управлением центральный электрический блок под бардачком расположен с противоположной стороны.
| 1 | Вано моторе |
| 2 | Под бардачком |
| 3 | Под правым передним сиденьем |

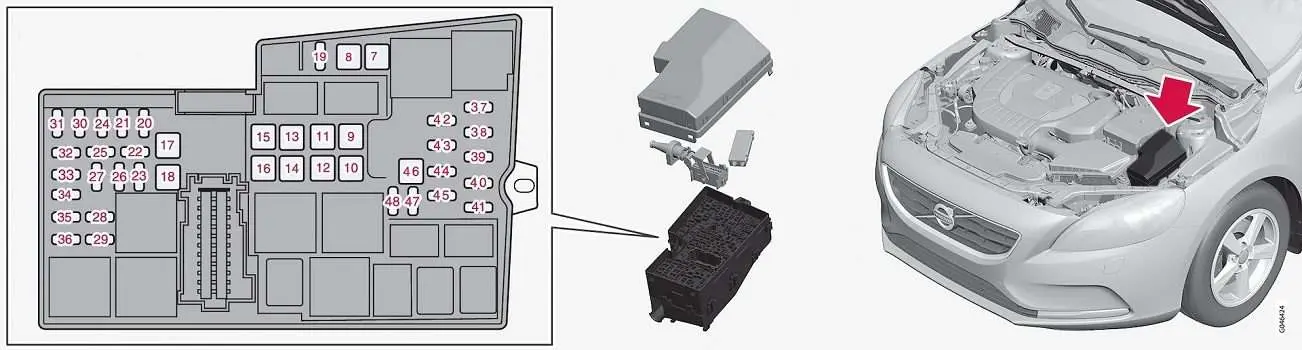

Предохранители в моторном отсеке
Предохранители в моторном отсеке защищают, помимо прочего, функции двигателя и тормоза.
Расположение предохранителей указано на этикетке внутри крышки.
- Предохранители 7–18 и 46 относятся к типу «JCASE» и должны заменяться в мастерской.
- Предохранители 19–45 и 47–48 относятся к типу «Мини-предохранители».
| Номер | описание | Ампер [A] |
|---|---|---|
| 7 | насос АБС | 40 |
| 8 | АБС клапаны | тридцать |
| 9 | Омыватели фар | вентиляции |
| 10 | Вентилятор в системе вентиляции | 40 |
| 11 | – | – |
| 12 | Главный предохранитель для предохранителей 32-36 | тридцать |
| 13 | – | – |
| 14 | Обогрев лобового стекла, правая сторона | 40 |
| 15 | – | – |
| 16 | Обогрев лобового стекла, левая сторона | 40 |
| 17 | Стояночный обогреватель | вентиляции |
| 18 | Дворники | вентиляции |
| 19 | Центральный электронный модуль, опорное напряжение вспомогательной батареи | 5 |
| 20 | Сеньяле соноро | 15 |
| 21 | Люсе дель Френо | 5 |
| 22 | – | – |
| 23 | Проверка фар | 5 |
| 24 | Внутренние катушки реле | 5 |
| 25 | Розетка 12 В в туннельной консоли спереди | 15 |
| 26 | Модуль управления коробкой передач | 15 |
| 27 | – | – |
| 28 | Розетка 12 В в туннельной консоли сзади. | 15 |
| 29 | – | – |
| 30 | Модуль управления двигателем (ECM) | 5 |
| 31 | Сиденье с электрорегулировкой, правое | вентиляции |
| 32 | Лямбда-зонды, катушка реле вентилятора охлаждения | 15 |
| 33 | Вакуумные регуляторы, клапаны, модуль управления ребрами радиатора, модуль управления шторкой спойлера (дизельный двигатель), компрессор кондиционера, соленоид масляного насоса двигателя, клапан охлаждения кондиционера (дизельный двигатель), модуль управления предварительным прогревом двигателя (дизельный двигатель), катушки функционального реле Старт / Останавливаться | 10 |
| 34 | Клапан EGR (дизельный двигатель), клапан EVAP (бензиновый двигатель), термостат охлаждения двигателя (бензиновый двигатель), охлаждающий насос EGR (дизельный двигатель) | 15 |
| 35 | Катушки зажигания (бензиновый двигатель) | 15 |
| Подогреватель топливного фильтра (дизельный двигатель) | 25 | |
| 36 | Модуль управления двигателем (ECM) | 15 |
| 37 | система АБС | 5 |
| 38 | Модуль управления двигателем, модуль управления коробкой передач, подушка безопасности | 7.5 |
| 39 | Регулировка угла наклона фар | 10 |
| 40 | Электроусилитель руля | 5 |
| 41 | Центральный электронный модуль | 15 |
| 42 | – | – |
| 43 | – | – |
| 44 | Система предупреждения о столкновении | 5 |
| 45 | Датчик педали акселератора | 5 |
| 46 | – | – |
| 47 | – | – |
| 48 | Насос охлаждающей жидкости (при отсутствии стояночного отопителя) | 10 |
ЧИТАЙТЕ Volvo XC60 (2014 г.) – блок предохранителей и реле

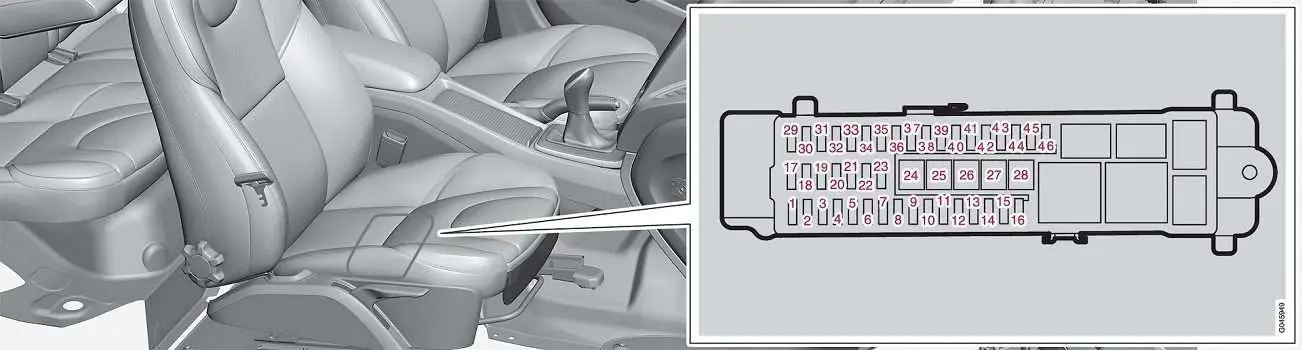

Предохранители — под правым передним сиденьем
Предохранители под правым передним сиденьем защищают, помимо прочего, информационно-развлекательную систему и обогрев сидений.
Внутри крышки блока предохранителей в моторном отсеке Из предохранителей в моторном отсеке имеются плоскогубцы, облегчающие процедуру извлечения и установки предохранителей.
Есть также сменные предохранители в блоке предохранителей в моторном отсеке.
Расположение предохранителей
- Позиции 24–28 представляют собой предохранители «JCASE», которые необходимо заменять в мастерской.
- Предохранители 1–23 и 29–46 относятся к типу «Мини-предохранители».
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | – | – |
| 2 | Система бесключевого доступа | 10 |
| 3 | Дверные ручки, система бесключевого доступа. | 5 |
| 4 | Панель управления передней левой двери | 25 |
| 5 | Панель управления правой входной двери | 25 |
| 6 | Панель управления задней левой двери | 25 |
| 7 | Панель управления задней правой двери | 25 |
| 8 | Главный предохранитель для предохранителей 12-16: аудиотелефонная система | 25 |
| 9 | Сиденье с электрорегулировкой, левое | вентиляции |
| 10 | – | – |
| 11 | Внутренняя катушка реле | 5 |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | Розетка 12В в багажнике | 15 |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | Электрическая розетка прицепа 2 | вентиляции |
| 24 | Блок управления аудиосистемой (усилитель) | тридцать |
| 25 | – | – |
| 26 | Электрическая розетка прицепа 1 | 40 |
| 27 | Обогрев заднего стекла | тридцать |
| 28 | – | – |
| 29 | Мониторинг слепых зон (BLIS) | 5 |
| 30 | Система помощи при парковке | 5 |
| 31 | Парковочная камера | 5 |
| 32 | – | – |
| 33 | – | – |
| 34 | Подогрев сидений, передняя сторона водителя | 15 |
| 35 | Подогрев сиденья со стороны переднего пассажира | 15 |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | Подогрев правого заднего сиденья | 15 |
| 40 | Подогрев левого заднего сиденья | 15 |
| 41 | – | – |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | Модуль управления аудиосистемой (усилитель), диагностический сигнал, модуль управления аудиосистемой или модуль управления системой Sensus, модуль или экран управления информационно-развлекательной системы, цифровое радио, телевизор | 15 |
| 46 | Телематическая система, Bluetooth | 5 |
ЧИТАТЬ Volvo S60 (2005 г.) – блок предохранителей и реле

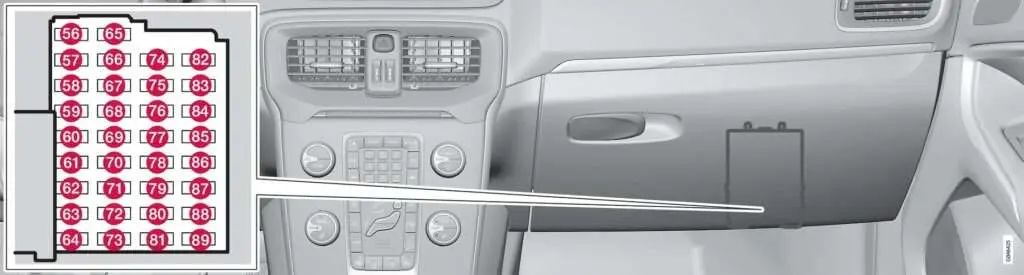

Предохранители под бардачком
Предохранители под бардачком защищают, помимо прочего, функции подушек безопасности и внутреннего освещения.
Предохранители относятся к типу «Мини-предохранитель».
| Номер | описание | Ампер [A] |
|---|---|---|
| 56 | Помпа ди бензина | вентиляции |
| 57 | – | – |
| 58 | Задний стеклоочиститель | 15 |
| 59 | Индикация на потолочной консоли (сигнализатор непристегнутого ремня безопасности/сигнализатор подушки безопасности переднего пассажира) | 5 |
| 60 | Освещение салона, потолочная консоль с переключателями передних ламп для чтения и освещения кабины; сиденья с электрорегулировкой | 7.5 |
| 61 | Электрический тент на крышу | 10 |
| 62 | Датчик дождя, затемнение зеркала заднего вида, датчик влажности. | 5 |
| 63 | Система предупреждения о столкновении | 5 |
| 64 | – | – |
| 65 | Открытие задней двери | 10 |
| 66 | – | – |
| 67 | Резервное положение 3, постоянное напряжение | 5 |
| 68 | Блокировка рулевого управления | 15 |
| 69 | Набор индикаторов | 5 |
| 70 | Центральный замок, лючок бензобака | 10 |
| 71 | Панель управления кондиционером | 7.5 |
| 72 | Электронный модуль рулевого колеса | 7.5 |
| 73 | Сирена; Разъем передачи данных OBDII | 5 |
| 74 | Светофор | 15 |
| 75 | – | – |
| 76 | Луче ди Ретромарсия | 7.5 |
| 77 | Стеклоочиститель, стеклоочиститель заднего стекла | вентиляции |
| 78 | Иммобилайзер | 5 |
| 79 | Резервное положение 1, постоянное напряжение | 15 |
| 80 | Резервное положение 2, постоянное напряжение | вентиляции |
| 81 | Датчик движения автомобильной сигнализации, приемник передатчика дистанционного управления | 5 |
| 82 | Стеклоочиститель, стеклоочиститель заднего стекла | вентиляции |
| 83 | Центральный замок, лючок бензобака | 10 |
| 84 | Открытие задней двери | 10 |
| 85 | Дополнительный электрообогреватель, кнопка обогрева задних сидений | 7.5 |
| 86 | Подушки безопасности, подушки безопасности для пешеходов | 7.5 |
| 87 | Резервное положение 4, постоянное напряжение | 7.5 |
| 88 | – | – |
| 89 | – | – |
