Volvo V40 (2015) — блок предохранителей и реле

Применяется к новым автомобилям в годах:

за 2015 г.

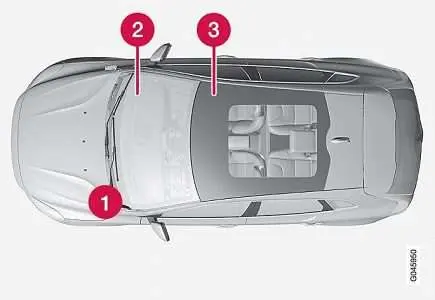

Расположение электрических блоков управления

Расположение электроблоков управления на автомобилях с левым рулём. В автомобиле с правосторонним управлением центральный электрический блок под бардачком расположен с противоположной стороны.

1	Вано моторе
2	Под бардачком
3	Под правым передним сиденьем

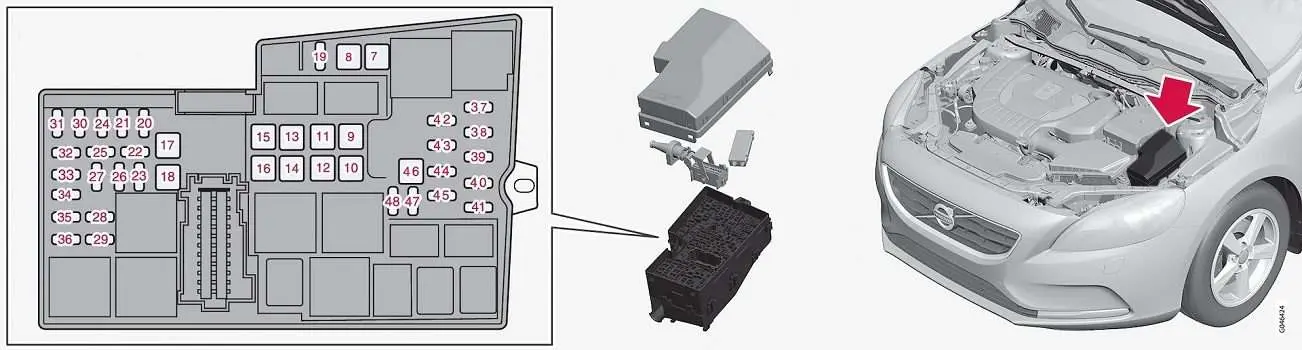

Предохранители в моторном отсеке

Предохранители в моторном отсеке защищают, помимо прочего, функции двигателя и тормоза.

Внутри крышки имеются плоскогубцы, облегчающие процедуру снятия и установки предохранителей.

В блоке предохранителей также имеются запасные предохранители.

Доступ к предохранителям возможен после снятия крышки, установленной на стартерной аккумуляторной батарее, и крышки электрического блока управления.

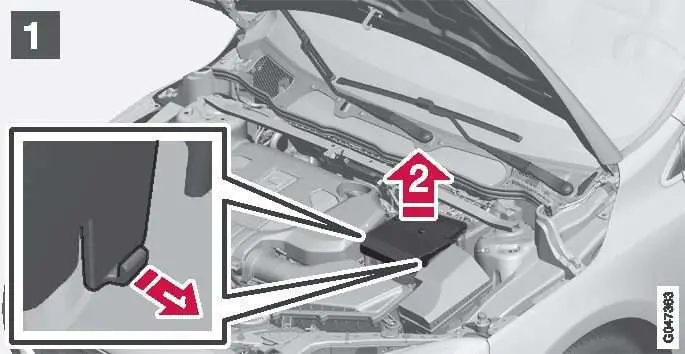

Потяните выступы по бокам крышки усилителя наружу.

Поднимите крышку вверх.

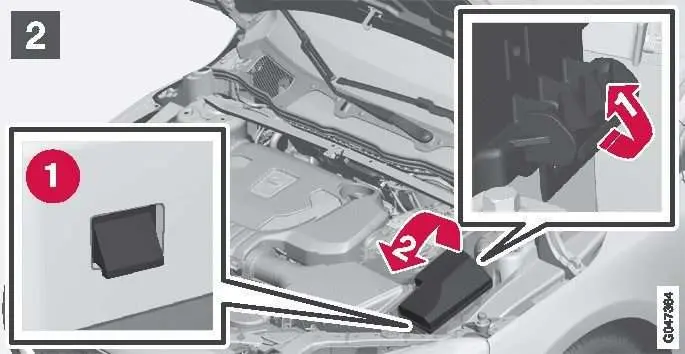

Потяните боковую защелку электрического блока управления наружу.

Поверните крышку вверх, чтобы освободить защелки (1).

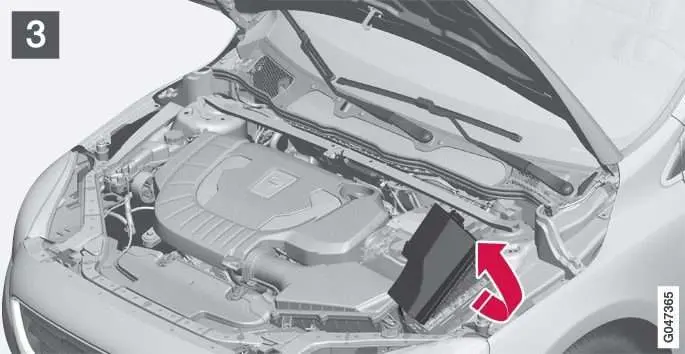

Откройте капот в сторону двигателя, чтобы получить доступ к предохранителям.

• Позиции 7–18 представляют собой предохранители «JCASE», которые необходимо заменять в мастерской.
• Предохранители 19–45 и 47–48 относятся к типу «Мини-предохранители».

Номер	описание	Ампер [A]
7	насос АБС	40
8	АБС клапаны	тридцать
9	Омыватели фар	вентиляции
10	Вентилятор в системе вентиляции	40
11	–	–
12	Главный предохранитель для предохранителей  32-36	тридцать
13	–	–
14	Электрообогрев ветрового стекла, правая сторона	40
15	–	–
16	Лобовое стекло с электрообогревом, левая сторона	40
17	Стояночный обогреватель	вентиляции
18	Дворники	вентиляции
19	Центральный электронный модуль, опорное напряжение вспомогательной батареи	5
20	Сеньяле соноро	15
21	Люсе дель Френо	5
22	–	–
23	Проверка фар	5
24	Внутренние катушки реле	5
25	Розетка 12 В в туннельной консоли спереди	15
26	Модуль управления коробкой передач	15
27	Электромагнитная муфта кондиционера (5-цилиндровый бензиновый двигатель объемом 1,6 л)	15
28	Розетка 12 В в туннельной консоли сзади.	15
29	Датчик климата, электродвигатели заслонок впуска воздуха	7.5
30	Модуль управления двигателем (4-цилиндровый двигатель 2,0 л, 5-цилиндровый двигатель)	5
31	Сиденье с электрорегулировкой, правое	вентиляции
32	Катушка реле вентилятора системы охлаждения (4-цилиндровый двигатель 1,6 л, 5-цилиндровый дизельный двигатель), лямбда-зонды (4-цилиндровый бензиновый двигатель 1,6 л), массовый расход воздуха (дизель 1,6 л, 5 л, 1,6-цилиндровый дизель), охлаждение EGR перепускной клапан (дизельный двигатель 5 л), перепускной змеевик системы охлаждения EGR (5-цилиндровый дизельный двигатель), клапан регулирования расхода топлива (5-цилиндровый дизельный двигатель), клапан регулирования давления топлива (XNUMX-цилиндровый дизельный двигатель)	10
	Лямбда-зонды (4-цилиндровый двигатель 2.0 л), катушка реле вентилятора системы охлаждения (4-цилиндровый двигатель 2.0 л)	15
	Катушка реле вентилятора системы охлаждения (5-цилиндровый бензиновый двигатель), лямбда-зонды (5-цилиндровый бензиновый двигатель)	вентиляции
33	Масляный насос АКПП (5-цилиндровый двигатель), массовый расходомер воздуха (бензиновый двигатель 1,6 л, 5-цилиндровый бензиновый двигатель), клапан EVAP (бензиновый двигатель 1,6 л), клапаны (4-цилиндровый двигатель) цилиндры 2,0 л, 5- двигатель), соленоиды (5-цилиндровый бензиновый двигатель), подогреватель вентиляции картера (5-цилиндровый бензиновый двигатель), электродвигатель управления турбокомпрессором (дизель 1,6 л), клапан регулировки расхода топлива (дизель 1,6 л), жалюзи радиатора модуль управления (дизель 1,6 л), электромагнитный клапан охлаждения поршней (дизель 5 л) цилиндров), клапан управления турбокомпрессором (5-цилиндровый дизель), датчик уровня масла (5-цилиндровый дизель), компрессор кондиционера (4- двигатель 2,0 л, 5-цилиндровый дизель), масляный насос (4-цилиндровый двигатель 2,0 л), клапан охлаждения кондиционера (4-цилиндровый дизель 2,0 л), катушки реле для функций старт/стоп	10
34	Клапаны (бензиновый двигатель 1,6 л), соленоиды (бензиновый двигатель 1,6 л), форсунки (5-цилиндровый бензиновый двигатель), лямбда-зонд (5-цилиндровый дизель), подогреватель вентиляции картера (5-цилиндровый дизель)	10
	Клапан (4-цилиндровый бензиновый двигатель 2,0 л), Клапан EVAP (4-цилиндровый бензиновый двигатель 2,0 л), Подогреватель вентиляции картера (4-цилиндровый бензиновый двигатель 2,0 л), Блок управления двигателем (Двигатель 4 л, 2,0-цилиндровый двигатель), масса расходомер воздуха (4-цилиндровый двигатель 2,0 л), термостат (4-цилиндровый бензиновый двигатель 2,0 л), насос охлаждения EGR (4-цилиндровый двигатель 2,0 л), модуль управления предпусковым подогревом двигателя (4-цилиндровый дизельный двигатель 2,0 л)	15
35	Катушки зажигания (бензиновый двигатель 1,6 л, 5-цилиндровый бензиновый двигатель)	10
	Катушки зажигания (4-цилиндровый бензиновый двигатель 2.0 л), подогреватель топливного фильтра (дизельный двигатель 1.6 л, 5-цилиндровый дизель), модуль управления предварительным прогревом двигателя (5-цилиндровый дизельный двигатель)	15
	Подогреватель топливного фильтра (4-цилиндровый дизельный двигатель 2,0 л)	25
36	Модуль управления двигателем (двигатель 1.6 л)	10
	Модуль управления двигателем (4-цилиндровый двигатель 2,0 л, 5-цилиндровый двигатель), дроссельная заслонка (5-цилиндровый бензиновый двигатель)	15
37	система АБС	5
38	Модуль управления двигателем, модуль управления коробкой передач, подушка безопасности	7.5
39	Регулировка вертикального расположения фонарей.	10
40	Электроусилитель руля	5
41	Центральный электронный модуль	15
42	–	–
43	–	–
44	Система предупреждения о столкновении	5
45	Датчик педали акселератора	5
46	Точка зарядки, вспомогательный аккумулятор	–
47	–	–
48	Насос охлаждающей жидкости (при отсутствии стояночного отопителя)	10

ЧИТАТЬ  Volvo S80 (2016) – блок предохранителей

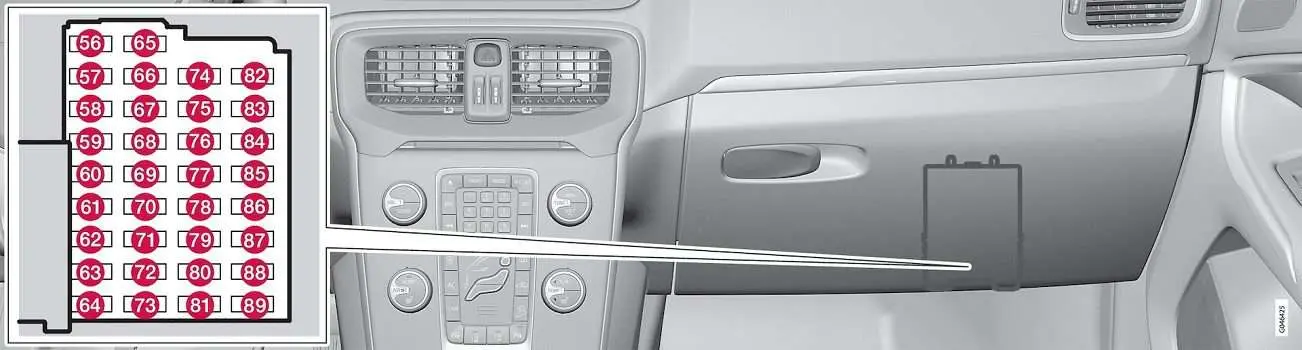

Предохранители под бардачком

Предохранители под бардачком защищают, помимо прочего, функции подушек безопасности и внутреннего освещения.

Предохранители относятся к типу «Мини-предохранитель».

Номер	описание	Ампер [A]
56	Помпа ди бензина	вентиляции
57	–	–
58	Задний стеклоочиститель	15
59	Индикация на потолочной консоли (сигнализатор непристегнутого ремня безопасности/сигнализатор подушки безопасности переднего пассажира)	5
60	Освещение салона, потолочная консоль с переключателями передних ламп для чтения и освещения кабины; сиденья с электрорегулировкой	7.5
61	Электрический тент на крышу	10
62	Датчик дождя, затемнение зеркала заднего вида, датчик влажности.	5
63	Система предупреждения о столкновении	5
64	–	–
65	Открытие задней двери	10
66	–	–
67	Резервное положение 3, постоянное напряжение	5
68	Блокировка рулевого управления	15
69	Набор индикаторов	5
70	Центральный замок, лючок бензобака	10
71	Панель управления кондиционером	7.5
72	Электронный модуль рулевого колеса	7.5
73	Сирена; Разъем передачи данных OBDII	5
74	Светофор	15
75	–	–
76	Луче ди Ретромарсия	7.5
77	Стеклоочиститель, стеклоочиститель заднего стекла	вентиляции
78	Иммобилайзер	5
79	Резервное положение 1, постоянное напряжение	15
80	Резервное положение 2, постоянное напряжение	вентиляции
81	Датчик движения автомобильной сигнализации, приемник передатчика дистанционного управления	5
82	Стеклоочиститель, стеклоочиститель заднего стекла	вентиляции
83	Центральный замок, лючок бензобака	10
84	Открытие задней двери	10
85	Дополнительный электрообогреватель, кнопка обогрева задних сидений	7.5
86	Подушки безопасности, подушки безопасности для пешеходов	7.5
87	Резервное положение 4, постоянное напряжение	7.5
88	–	–
89	–	–

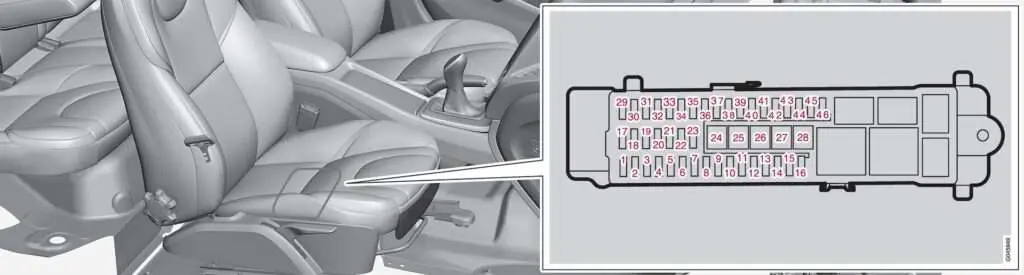

Предохранители — под правым передним сиденьем

Предохранители под правым передним сиденьем защищают, среди прочего, информационно-развлекательную систему и функции прицепа.

ЧИТАТЬ  Volvo S60 (2015 г.) – блок предохранителей и реле

• Позиции 24–28 представляют собой предохранители «JCASE», которые необходимо заменять в мастерской.
• Предохранители 1–23 и 29–46 относятся к типу «Мини-предохранители».

Номер	описание	Ампер [A]
1	–	–
2	Бесключевая система	10
3	Дверная ручка (функция Keyless)	5
4	Панель управления передней левой двери	25
5	Панель управления правой входной двери	25
6	Панель управления задней левой двери	25
7	Панель управления задней правой двери	25
8	Главный предохранитель для предохранителей 12-16: аудиотелефонная система	25
9	Сиденье с электрорегулировкой, левое	вентиляции
10	–	–
11	Внутренняя катушка реле	5
12	Блок управления аудиосистемой (усилитель), сигнал для диагностики	5
13	–	–
14	Телематическая система, Bluetooth	5
15	Модуль управления аудиосистемой или модуль управления системой Sensus, модуль управления информационно-развлекательной системой или экран	15
16	Радио цифровое, ТВ	7.5
17	Розетка 12В в багажнике	15
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	Электрическая розетка прицепа 2	вентиляции
24	Блок управления аудиосистемой (усилитель)	тридцать
25	–	–
26	Электрическая розетка прицепа 1	40
27	Обогрев заднего стекла	тридцать
28	–	–
29	Мониторинг слепых зон (BLIS)	5
30	Помощь при парковке с датчиками расстояния	5
31	Помощь при парковке	5
32	–	–
33	–	–
34	Подогрев сидений, передняя сторона водителя	15
35	Подогрев сиденья со стороны переднего пассажира	15
36	–	–
37	–	–
38	–	–
39	Подогрев правого заднего сиденья	15
40	Подогрев левого заднего сиденья	15
41	–	–
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
