Volvo V40 (2013-2019) — блок предохранителей

Volvo V40 (2013-2019) — Схема блока предохранителей

Год производства: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Предохранители прикуривателя (электророзетка) в Volvo V40 это предохранители нет. 25 (розетка 12 В, передняя туннельная консоль), нет. 28 (розетка 12 В в задней туннельной консоли) в блоке предохранителей моторного отсека и предохранитель №. 17 (розетка 12 В, грузовой отсек) в блоке предохранителей под сиденьем.

2013

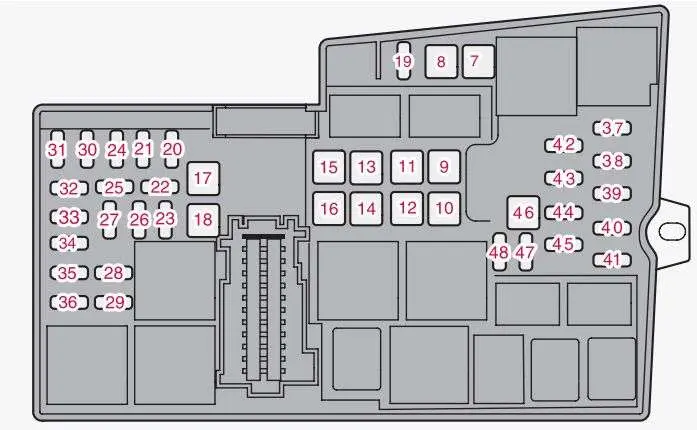

Вано моторе

Назначение предохранителей в моторном отсеке (2013)

Нет.	описание	Ампер [A]
7	насос АБС	40
8	АБС клапаны	30
9	Омыватель фар (опция)	20
10	Ventilatore	40
11	–	–
12	Первичный предохранитель для предохранителей 32-36	30
13	Соленоид управления стартером (не Start/Stop)	30
14	Ветровое стекло с электроприводом, правая сторона (опция)	40
15
16	Ветровое стекло с электроприводом, левая сторона (опция)	40
17	Стояночный обогреватель (опция)	20
18	Уборочные машины	20
19	Центральный электронный модуль; Опорное напряжение; Резервная батарея (Старт/Стоп).	5
20	Корно	15
21	Люсе дель Френо	5
22
23	Управление фарами	5
24	Внутренние катушки реле	5
25	Розетка 12 В, передняя туннельная консоль	15
26	Модуль управления коробкой передач	15
27	Электромагнитная муфта кондиционера	15
28	Розетка 12 В, туннель задней консоли	15
29	Датчик погоды (опционально); Моторы заслонок воздухозаборника.	10
30	Модуль управления двигателем (5 цилиндров)	5
31	Сиденье с электроприводом, правое (опция)	20
32	Реле вентилятора системы охлаждения (4-цилиндровый, 5-цилиндровый дизель); Лямбда-зонды (4-цилиндровый бензин); Misuratore di portata Massica dell’aria (дизель); Перепускной клапан, c; охлаждение EGR (дизель); Клапан регулировки расхода топлива (5-цилиндровый дизель); Клапан управления давлением топлива (5-цилиндровый дизель).	10
32	Реле вентилятора системы охлаждения (5-цилиндровый бензин); Лямбда-зонды (5-цилиндровый бензин).	20
33	Расходомер воздуха (4-цилиндровый бензин); с клапан EVAP (4-цилиндровый бензин); Форсунки (5-цилиндровый бензин); Двигатель управления турбонаддувом (4-цилиндровый дизель); Клапан регулировки расхода топлива (4-цилиндровый дизель); Электромагнитный клапан охлаждения поршней (5-цилиндровый дизель); Клапан управления турбонаддувом (5-цилиндровый дизель); Датчик уровня масла (5-цилиндровый дизель),	10
34	Клапаны (бензиновые); соленоиды (бензиновые); Сонда Лямбда (дизель); Подогреватель вентиляции картера (5 цилиндров); Массовый расходомер воздуха (5-цилиндровый бензин)	10
35	Катушки зажигания (бензин)	10
35	Подогреватель дизельного фильтра; Контроллер свечей накаливания (5-цилиндровый дизель); Масляный насос автоматической коробки передач (5-цилиндровый дизельный двигатель Start/Stop).	15
36	Модуль управления двигателем (4 цилиндров)	10
36	Модуль управления двигателем (5 цилиндров); Дроссельная заслонка (5-цилиндровый бензин).	15
37	АБС	5
38	Модуль управления двигателем; Модуль управления коробкой передач; воздушная подушка.	10
39	Контроль высоты освещения (опция)	10
40	Электрический сервопривод	5
41	Центральный электронный модуль	15
42
43	Насос охлаждающей жидкости (старт/стоп)	10
44	Система предупреждения о столкновении	5
45	Датчик педали акселератора	5
46	Точка зарядки, аккумулятор в режиме ожидания	–
47
48

Предохранители 7–18 относятся к типу «JCASE» и подлежат замене в мастерской.

Предохранители 19–45 и 47–48 относятся к типу «Mini Fuse».

Под перчаточным ящиком

Назначение предохранителей под бардачком (2013)

Нет.	описание	Ампер [A]
56	Топливный насос	20
57	–	–
58	Задний стеклоочиститель	15
59	Положение ожидания, внутреннее освещение	5
60	Внутреннее освещение; электрические сиденья	10
61	Рольставни, стеклянная крыша (опция)	10
62	Датчик дождя (опция); Внутреннее зеркало заднего вида с регулируемой яркостью (опция); Датчик влажности (опция).	5
63	Система предупреждения о столкновении (опция)	5
64	–	–
65	Отпирание задней двери (см. также предохранитель 84)	10
66
67	Положение ожидания 3, фиксированное напряжение	5
68	Блокировка рулевого колеса	15
69	Комбинированная панель приборов	5
70	Центральный замок, лючок бензобака (см. также предохранитель 83)	10
71	Климатическая панель	10
72	Летающий модуль	7,5
73	Аварийная сирена (опция); Разъем канала передачи данных OBDII	5
74	Дальний свет	15
75
76	Фонарь заднего хода	10
77	Стеклоочиститель (см. также предохранитель 82); Задний дворник (см. также предохранитель 82).	20
78	Иммобилайзер	5
79	Положение ожидания 1, фиксированное напряжение	15
80	Положение ожидания 2, фиксированное напряжение	20
81	Сигнализация с датчиком движения (опция); Удаленный приемник.	5
82	Стеклоочистители (см. также предохранитель 77); Задние дворники (см. также предохранитель 77).	20
83	Центральный замок, лючок бензобака (см. также предохранитель 70)	10
84	Отпирание задней двери (см. также предохранитель 65)	10
85	PTC-элемент, воздухонагреватель (опция); Кнопка обогрева заднего сиденья (опция).	7,5
86	Воздушная подушка; Подушки безопасности для пешеходов.	10
87	Положение ожидания 4, фиксированное напряжение	7,5
88
89

Под сиденьем

Назначение предохранителей под сиденьем (2013 г.)

ЧИТАЙТЕ  Volvo V40 (2019 г.) – блок предохранителей и реле

Нет.	описание	Ампер [A]
1
2	Бесключевой доступ (опция)	10
3	Ручка (бесключевой доступ (опция))	5
4	Панель управления левой передней двери	25
5	Панель управления правой передней двери	25
6	Панель управления задней левой двери	25
7	Панель управления правой задней двери	25
8	–	–
9	Электропривод левого сиденья (опция)	20
10	–	–
11	–	–
12	Блок управления звуком (усилитель) (опция)	5
13	–	–
14	Телематика (опционально); Bluetooth (опционально).	5
15	Аудио; Блок управления информационно-развлекательной системы.	15
16	Цифровое радио (опционально); Телевизор (по желанию).	10
17	Розетка 12 В, грузовой отсек	15
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	Буксировочное гнездо 2 (опция)	20
24	Первичный предохранитель для предохранителей 12-16; Информационно-развлекательная	40
25	–	–
26	Буксировочное гнездо 1 (опция)	40
27	Обогреватель заднего стекла	30
28	–	–
29	БЛИС (опционально)	5
30	Помощь при парковке (опционально)	5
31	Парковочная камера (опция)	5
32	–	–
33	–	–
34	Подогрев сиденья (со стороны водителя)	15
35	Подогрев сиденья (со стороны пассажира)	15
36	–	–
37	–	–
38	–	–
39	Обогреватель правого заднего сиденья (опция)	15
40	Обогрев левого заднего сиденья (опция)	15
41	Модуль управления полным приводом (опция)	15
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–

Предохранители 24–28 относятся к типу «JCASE» и подлежат замене в мастерской.

Предохранители 1–23 и 29–46 относятся к типу «Mini Fuse».

2015

Вано моторе

Назначение предохранителей в моторном отсеке (2015)

Нет.	описание	Ампер [A]
7	насос АБС	40
8	АБС клапаны	30
9	Омыватель фар (опция)	20
10	Ventilatore	40
11	–	–
12	Первичный предохранитель для предохранителей 32-36	30
13	–	–
14	Обогрев лобового стекла, правая сторона (опция)	40
15	–	–
16	Обогрев лобового стекла, левая сторона (опция)	40
17	Стояночный обогреватель (опция)	20
18	Уборочные машины	20
19	Центральный электронный модуль; Опорное напряжение; Резервная батарея (Старт/Стоп).	5
20	Корно	15
21	Люсе дель Френо	5
22	–	–
23	Управление фарами	5
24	Внутренние катушки реле	5
25	Розетка 12 В, передняя туннельная консоль	15
26	Модуль управления коробкой передач	15
27	Электромагнитная муфта кондиционера (1,6 л, 5-цилиндровый бензин)	15
28	Розетка 12 В, туннель задней консоли	15
29	–	–
30	Модуль управления двигателем (4 цилиндра, 2.0 л, 5 цилиндров)	5
31	Сиденье с электроприводом, правое (опция)	20
32	Катушка реле вентилятора системы охлаждения (4-цилиндровый 1,6 л, 5-цилиндровый дизель); Лямбда-зонды (4 цилиндра, бензин 1,6 л); Расходомер воздуха (1,6 л бензин, 5-цилиндровый дизель), с Переключающий клапан охлаждения EGR (дизель 1,6 л); Охлаждение электромагнитного клапана перепуска EGR (5-цилиндровый дизель); Клапан регулировки расхода топлива (5-цилиндровый дизель); Клапан управления давлением топлива (5-цилиндровый дизель).	10
32	Лямбда-зонды (4 цилиндра 2.0 л); Катушка реле вентилятора системы охлаждения (4 цилиндра, 2.0 л).	15
32	Реле вентилятора системы охлаждения (5-цилиндровый бензин); Лямбда-зонды (5-цилиндровый бензин).	20
32	Реле вентилятора системы охлаждения (5-цилиндровый бензин); Лямбда-зонды (5-цилиндровый бензин).	20
33	Масляный насос АКПП (5 цилиндров); Датчик массового расхода воздуха (бензин 1,6 л, 5-цилиндровый бензин); клапан EVAP (бензин 1,6 л); Клапанный (4-цилиндровый 2.0 л, 5-цилиндровый бензин); Электромагнитные клапаны (5-цилиндровый бензин); Подогреватель вентиляции картера (5-цилиндровый бензин); Двигатель с управлением турбонаддувом (дизель 1,6 л); Регулирующий клапан подачи топлива (дизель 1,6 л); Крышка цилиндра охлаждения модуля управления (дизель 1,6 л); Электромагнитно-поршневой радиатор (5-цилиндровый дизель); Клапан управления турбокомпрессором (5-цилиндровый дизель); Датчик уровня масла (5-цилиндровый дизель); Компрессор кондиционера (4-цилиндровый 2.0 л, 5-цилиндровый дизель); Масляный насос (4 цилиндра по 2.0 л); Клапан охлаждения системы кондиционирования (4-цилиндровый дизель 2.0 л); Катушки реле для функции старт/стоп.	10
34	Клапана (бензин 1,6 л); Электромагнитные клапаны (бензин 1,6 л); Форсунки (5-цилиндровый бензин); с Сонда Лямбда (дизель 5-цилиндровый); Подогреватель вентиляции картера (5-цилиндровый дизель)	10
34	Клапан (4-цилиндровый дизель 2.0 л); клапан EVAP (4 цилиндра 2.0 л бензин); Подогреватель вентиляции картера (4 цилиндра, бензин 2.0 л); Модуль управления двигателем (4 цилиндра 2.0 л); Датчик массового расхода воздуха (4 цилиндра 2.0 л); Термостат (4 цилиндра 2.0 л бензин); Насос охлаждающей жидкости EGR (4-цилиндровый дизель 2.0 л); Модуль регулировки яркости (4-цилиндровый дизель 2.0 л).	15
35	Катушки зажигания (бензин 1,6 л, 5-цилиндровый бензин)	10
35	Катушки зажигания (4 цилиндра 2.0 л бензин); Подогреватель дизельного фильтра (дизель 1,6 л, 5-цилиндровый дизель); Модуль управления яркостью (5-цилиндровый дизель).	15
35	Подогреватель дизельного фильтра (4 цилиндра, 2.0 л дизель)	25
36	Модуль управления двигателем (1,6 л)	10
36	Модуль управления двигателем (4 цилиндра 2.0 л, 5 цилиндров); Дроссельная заслонка (5-цилиндровый бензин).	15
37	АБС	5
38	Модуль управления двигателем; Модуль управления коробкой передач; воздушная подушка.	10
39	Регулировка угла наклона фар (опция)	10
40	Электрический сервопривод	5
41	Центральный электронный модуль	15
42	–	–
43	–	–
44	Система предупреждения о столкновении	5
45	Датчик педали акселератора	5
46	Точка зарядки, аккумулятор в режиме ожидания	–
47	–	–
48	Насос охлаждающей жидкости (при отсутствии стояночного обогревателя)	10

Предохранители 7–18 относятся к типу «JCASE» и подлежат замене в мастерской.

Предохранители 19–45 и 47–48 относятся к типу «Mini Fuse».

Под перчаточным ящиком

Назначение предохранителей под бардачком (2015)

ЧИТАЙТЕ  Volvo XC90 (2003) – блок предохранителей

Нет.	описание	Ампер [A]
56	Топливный насос	20
57	–	–
58	Задний стеклоочиститель	15
59	Дисплей консоли на крыше (напоминание о непристегнутых ремнях безопасности/индикатор подушки безопасности на сиденье переднего пассажира)	5
60	Внутреннее освещение; Органы управления на потолочной консоли передними лампами для чтения и освещением салона; Электрические сиденья (опция).	7,5
61	Электрические жалюзи, стеклянная крыша (опция)	10
62	Датчик дождя (опция); Внутреннее зеркало заднего вида с регулируемой яркостью (опция); Датчик влажности (опция).	5
63	Система предупреждения о столкновении (опция)	5
64	–	–
65	Отпирание двери багажника (см. также предохранитель 84)	10
66
67	Положение ожидания 3, фиксированное напряжение	5
68	Блокировка рулевого колеса	15
69	Комбинированная панель приборов	5
70	Центральный замок, лючок бензобака (см. также предохранитель 83)	10
71	Климатическая панель	10
72	Летающий модуль	7,5
73	Аварийная сирена (опция); Разъем канала передачи данных OBDII	5
74	Дальний свет	15
75
76	Фонарь заднего хода	10
77	Стеклоочистители (см. также предохранитель 82); Задние дворники (см. также предохранитель 82).	20
78	Иммобилайзер	5
79	Положение ожидания 1, фиксированное напряжение	15
80	Положение ожидания 2, фиксированное напряжение	20
81	Сигнализация с датчиком движения (опция); Удаленный приемник	5
82	Стеклоочистители (см. также предохранитель 77); Задние дворники (см. также предохранитель 77).	20
83	Центральный замок, лючок бензобака (см. также предохранитель 70)	10
84	Отпирание задней двери (см. также предохранитель 65)	10
85	Дополнительный электронагреватель (опция); Кнопка обогрева заднего сиденья (опция).	7,5
86	Подушки безопасности; Подушки безопасности для пешеходов	7,5
87	Положение ожидания 4, фиксированное напряжение	7,5
88
89

Под сиденьем

Назначение предохранителей под сиденьем (2015 г.)

Нет.	описание	Ампер [A]
1
2	Бесключевой доступ (опция)	10
3	Ручка (бесключевой доступ (опция))	5
4	Панель управления левой передней двери	25
5	Панель управления правой передней двери	25
6	Панель управления задней левой двери	25
7	Панель управления правой задней двери	25
8	Главный предохранитель для предохранителей 12-16: Информационно-развлекательная	25
9	Сиденье с электроприводом, левое (опция)	20
10
11	Внутренняя катушка реле	5
12	Аудиоконтроллер (усилитель) (опционально); Сигнал для диагностики.	5
13
14	Телематика (опционально); Bluetooth (опционально)	5
15	Модуль управления звуком или модуль управления Sensus A; Аудионавигационная система или модуль управления экраном А.	15
16	Цифровое радио (опционально); Телевизор (по желанию).	7,5
17	Розетка 12 В, грузовой отсек	15
18
19
20
21
22
23	Розетка прицепа 2 (опция)	20
24	Блок управления звуком (усилитель) (опция)	30
25	–	–
26	Буксировочное гнездо 1 (опция)	40
27	Обогреватель заднего стекла	30
28
29	БЛИС (опционально)	5
30	Помощь при парковке (опционально)	5
31	Парковочная камера (опция)	5
32
33
34	Обогрев переднего сиденья со стороны водителя	15
35	Обогрев сиденья переднего пассажира	15
36
37
38
39	Обогреватель правого заднего сиденья (опция)	15
40	Обогрев левого заднего сиденья (опция)	15
41
42
43
44
45
46

Предохранители 24–28 относятся к типу «JCASE» и подлежат замене в мастерской.

Предохранители 1–23 и 29–46 относятся к типу «Mini Fuse».

2016, 2017, 2018, 2019

Вано моторе

Назначение предохранителей в моторном отсеке (2016, 2017, 2018, 2019 гг.)

Нет.	описание	Ампер [A]
7	насос АБС	40
8	АБС клапаны	30
9	Омыватель фар (опция)	20
10	Ventilatore	40
11	–	–
12	Первичный предохранитель для предохранителей 32-36	30
13	–	–
14	Обогрев лобового стекла, правая сторона (опция)	40
15	–	–
16	Обогрев лобового стекла, левая сторона (опция)	40
17	Стояночный обогреватель (опция)	20
18	Стеклоочиститель	20
19	Центральный электронный модуль; Опорное напряжение; Резервная батарея (Старт/Стоп).	5
20	Корно	15
21	Люсе дель Френо	5
22	–	–
23	Управление фарами	5
24	Внутренние катушки реле	5
25	Розетка 12 В, передняя туннельная консоль	15
26	Модуль управления коробкой передач	15
27
28	Розетка 12 В, туннель задней консоли	15
29	–	–
30	Модуль управления двигателем (ECM)	5
31	Сиденье с электроприводом, правое (опция)	20
32	Зонд Лямбда; Обмотка реле вентилятора системы охлаждения.	15
33	Регуляторы вакуума; Клапаны; Модуль управления крышкой радиатора; Модуль управления крышкой ролика спойлера (дизель); Компрессор кондиционера; Соленоид масляного насоса двигателя; Клапан охлаждения системы кондиционирования (дизель); Модуль управления яркостью (дизель); Катушки реле для функций старт/стоп	10
34	клапан EGR (дизель); клапан EVAP (бензин); Модуль управления двигателем; Термостат системы охлаждения двигателя (бензин); Насос охлаждения EGR (дизель).	15
35	Катушки зажигания (бензин)	15
35	Фильтр подогревателя дизеля (дизель)	25
36	Модуль управления двигателем (ECM)	15
37	АБС	5
38	Модуль управления двигателем; Модуль управления коробкой передач; воздушная подушка.	10
39	Регулировка угла наклона фар (опция)	10
40	Электрический сервопривод	5
41	Центральный электронный модуль	15
42	–	–
43	–	–
44	Система предупреждения о столкновении	5
45	Датчик педали акселератора	5
46	–
47	–	–
48	Насос охлаждающей жидкости (при отсутствии стояночного обогревателя)	10

Предохранители 7–18 относятся к типу «JCASE» и подлежат замене в мастерской.

Предохранители 19–45 и 47–48 относятся к типу «Mini Fuse».

Под перчаточным ящиком

Назначение предохранителей под бардачком (2016, 2017, 2018, 2019)

Нет.	описание	Ампер [A]
56	Топливный насос	20
57	–	–
58	Задний стеклоочиститель	15
59	Крепление к консоли крыши (напоминание о непристегнутых ремнях безопасности/индикатор подушки безопасности на сиденье переднего пассажира)	5
60	Освещение салона, органы управления на потолочной консоли передними лампами для чтения и освещением салона; Электрические сиденья (опция).	7,5
61	Электрические жалюзи, стеклянная крыша (опция)	10
62	Датчик дождя (опция); Внутреннее зеркало заднего вида с регулируемой яркостью (опция); Датчик влажности (опция).	5
63	Система предупреждения о столкновении (опция)	5
64	–	–
65	Отпирание двери багажника (см. также предохранитель 84)	10
66
67	Положение ожидания 3, фиксированное напряжение	5
68	Блокировка рулевого колеса	15
69	Комбинированная панель приборов	5
70	Центральный замок, лючок бензобака (см. также предохранитель 83)	10
71	Климатическая панель	10
72	Летающий модуль	7,5
73	Сирена сигнализации (опция); Разъем канала передачи данных OBDII.	5
74	Дальний свет	15
75
76	Фонарь заднего хода	10
77	Стеклоочистители (см. также предохранитель 82); Задние дворники (см. также предохранитель 82).	20
78	Иммобилайзер	5
79	Положение ожидания 1, фиксированное напряжение	15
80	Положение ожидания 2, фиксированное напряжение	20
81	Сигнализация с датчиком движения (опция); Удаленный приемник.	5
82	Стеклоочистители (см. также предохранитель 77); Задние дворники (см. также предохранитель 77).	20
83	Центральный замок, лючок бензобака (см. также предохранитель 70)	10
84	Отпирание задней двери (см. также предохранитель 65)	10
85	Дополнительный электронагреватель (опция); Кнопка обогрева заднего сиденья (опция).	7,5
86	воздушная подушка; Подушки безопасности для пешеходов.	7,5
87	Положение ожидания 4, фиксированное напряжение	7,5
88
89

Под сиденьем

Назначение предохранителей под сиденьем (2016, 2017, 2018, 2019 г.в.)

ЧИТАТЬ  Volvo S80 (2001) – блок предохранителей

Нет.	описание	Ампер [A]
1
2	Бесключевой доступ (опция)	10
3	Ручка (бесключевой доступ (опция))	5
4	Панель управления левой передней двери	25
5	Панель управления правой передней двери	25
6	Панель управления задней левой двери	25
7	Панель управления правой задней двери	25
8	Главный предохранитель для предохранителей 12–16: Информационно-развлекательная система.	25
9	Сиденье с электроприводом, левое (опция)	20
10
11	Внутренняя катушка реле	5
12
13
14
15
16
17	Розетка 12 В, грузовой отсек	15
18
19
20
21
22
23	Розетка прицепа 2 (опция)	20
24	Блок управления звуком (усилитель) (опция)	30
25	–	–
26	Буксировочное гнездо 1 (опция)	40
27	Обогреватель заднего стекла	30
28
29	БЛИС (опционально)	5
30	Помощь при парковке (опционально)	5
31	Парковочная камера (опция)	5
32
33
34	Обогрев переднего сиденья со стороны водителя	15
35	Обогрев сиденья переднего пассажира	15
36
37
38
39	Обогреватель правого заднего сиденья (опция)	15
40	Обогрев левого заднего сиденья (опция)	15
41
42
43
44
45	Модуль управления аудиосистемой (усилитель) (опция); Сигнал для диагностики; Модуль управления звуком или модуль управления Sensus (некоторые варианты модели); Модуль или экран управления информационно-развлекательной системы (некоторые варианты модели); Цифровое радио (опционально); Телевизор (по желанию).	15
46	Телематика (опционально); Bluetooth (опционально).	5

Предохранители 24–28 относятся к типу «JCASE» и подлежат замене в мастерской.

Предохранители 1–23 и 29–46 относятся к типу «Mini Fuse».
