Volvo V40 (2003-2004) – блок предохранителей и реле

Применяется к новым автомобилям в годах:

2003, 2004.

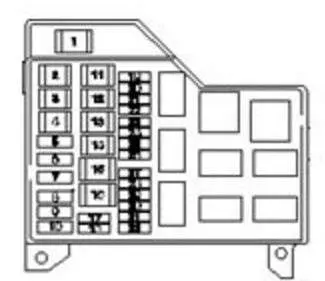

Блок предохранителей в салоне

Номер	описание	Ампер [A]
1	Двигатель вентилятора, и т. д., аксессуары	25
2	легче	вентиляции
3	Электростеклоподъемники, электрозеркала, электропривод пассажирского сиденья	10
4	ECM согласно ABS/CEM	10
5	Подогрев сидений	вентиляции
6	Аварийное освещение, указатели поворотов	15
7	Круиз-контроль, блокировка коробки передач, сигнализация	10
8	Аварийная сигнализация, сигнализация включения центрального замка	15
9	Аудиосистема, аксессуары	15
10	Стеклоочиститель/омыватель переднего стекла	вентиляции
11	ECM для SRS/DSA/двигателя/трансмиссии, комбинации приборов, иммобилайзера	10
12	ЭМС, люк на крыше, отопление/кондиционер, сигнализация, напоминание о ремнях безопасности, обогрев заднего стекла, двигатель вентилятора	15
13	Розетка OBD II, стоп-сигналы	15
14	Передний дворник, стеклоочиститель фар, задний дворник/омыватель	вентиляции

Предохранители в моторном отсеке

Номер	описание	Ампер [A]
1	–	–
2	Предохранители электропитания 11/В 1,2,8 и 13 (салон автомобиля)	40
3	–	–
4	–	–
5	Обогрев заднего стекла, обогрев боковых зеркал.	25
6	Электропривод водительского сиденья	25
7	Электро пассажирское сиденье	25
8 *	ECC, плафон, замок зажигания, сирена, сигнализация, комбинация приборов, электрическая антенна, сигнализация	10
9 *	Центральный замок, сигнализация	вентиляции
10 *	Аудио	15
11	ECM иммобилайзера, реле двигателя	вентиляции
12	Электростеклоподъемники,электрозеркала.	тридцать
13	Вентилятор радиатора	тридцать
14	Пуск, питание на предохранители 11/В 3-7, 9-12 и 14	40
15	АБС	50
16	–	–
17	Помпа ди бензина	15
18	Компоненты двигателя	10
19	Противотуманные огни	вентиляции
20	Усилитель звука	вентиляции
21	Левый ближний свет	15
22	Правый ближний свет	15
23	Люси ди Паркеджио	10
24	Люси ди Паркеджио	10
25	ТСМ (автоматическая коробка передач)	10
26	–	–
27	Задняя электрическая розетка	15
28	Основной свет	15
29	Корно	15
30	Зарядное устройство кондиционера, вентилятор кондиционера	вентиляции
31	Вакуумный насос	10
32	–	–
*Чтобы извлечь эти предохранители, необходимо СНАЧАЛА вручную ВЫДАТЬ желтый держатель предохранителя (транспортировочный предохранитель), а затем использовать инструмент для снятия предохранителей.
