Volvo V40 (2001) — блок предохранителей и реле

Применяется к новым автомобилям в годах:

за 2001 г.

Блок предохранителей в салоне

Номер	описание	Ампер [A]
1	Двигатель вентилятора и т. д.	25
2	Прикуриватель, аксессуары	вентиляции
3	Аксессуары, электростеклоподъемники, электрозеркала.	10
4	ECM согласно DSA/ABS/CEM	10
5	Подогрев сидений	вентиляции
6	Выключатели освещения: зимние фонари заднего хода, DSA, CEM, указатели поворотов.	15
7	Круиз-контроль, блокировка коробки передач, SRS, сигнализация	10
8	Аварийная световая сигнализация, центральный замок активирован, индикатор	15
9	Аудиосистема, Зажигалка, Аксессуары	15
10	Стеклоочиститель/омыватель переднего стекла	вентиляции
11	SRS, ECM DSA/двигателя/трансмиссии, комбинированная комбинация приборов, иммобилайзер	10
12	Люк на крыше, отопление/кондиционер, сигнализация, предупреждение о непристегнутых ремнях безопасности.	15
13	Разъем OBD II, стоп-сигналы	15
14	Передний дворник, стеклоочиститель фар, задний дворник/омыватель	вентиляции

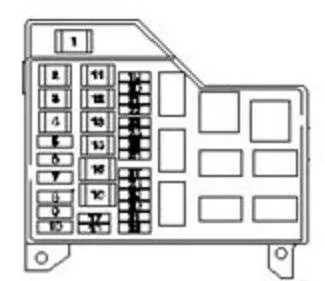

Предохранители в моторном отсеке

Номер	описание	Ампер [A]
1	–	120
2	Питание предохранителей 11/В 1,2,8 и 13	40
3	–	–
4	–	–
5	Обогрев заднего стекла, обогрев боковых зеркал.	25
6	Сиденье водителя с электрорегулировкой	25
7	–	–
8 *	ECC, плафон освещения, замок зажигания, сирена, комбинированный приборный щиток	10
9 *	Центральный замок, сигнализация	вентиляции
10 *	Аудио	15
11	ECM иммобилайзера, реле двигателя	вентиляции
12	Электростеклоподъемники,электрозеркала.	тридцать
13	Вентилятор радиатора	тридцать
14	Пуск, питание на предохранители 11/В 3-7, 9-12 и 14	40
15	АБС	50
16	–	–
17	Помпа ди бензина	15
18	Компоненты двигателя	10
19	Противотуманные огни	вентиляции
20	–	–
21	Левый дальний свет	15
22	Правый дальний свет	15
23	Люси ди Паркеджио	10
24	Люси ди Паркеджио	10
25	MTC	10
26	–	–
27	Задняя электрическая розетка	15
28	Основной свет	15
29	Корно	15
30	Зарядное устройство кондиционера, вентилятор кондиционера	вентиляции
31	Помпа ВАК (Австрия)	10
32	–	–
*Чтобы извлечь эти предохранители, необходимо СНАЧАЛА вручную ВЫДАТЬ желтый держатель предохранителя (транспортировочный предохранитель), а затем использовать инструмент для снятия предохранителей.
