Volvo S90 (2018 г.) — блок предохранителей и реле
Содержание
Применяется к новым автомобилям в годах:
за 2018 г.

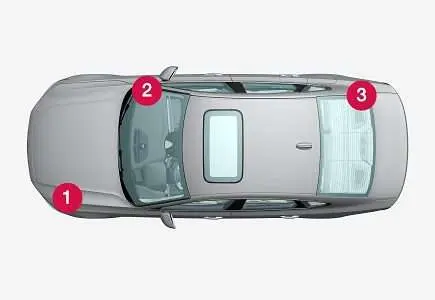

Расположение электрических блоков управления
Иллюстрация схематическая: детали могут отличаться в зависимости от модели автомобиля.
Расположение электроблоков управления на автомобилях с левым рулём. В автомобиле с правосторонним управлением центральный электрический блок под бардачком расположен с противоположной стороны.
| 1 | Вано моторе |
| 2 | Под бардачком |
| 3 | Место для багажа |

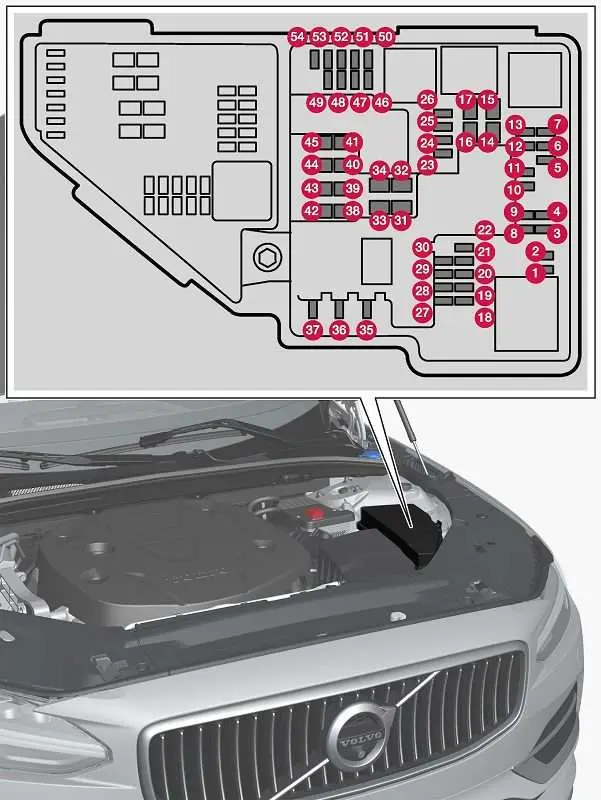

Предохранители в моторном отсеке
Предохранители в моторном отсеке защищают, помимо прочего, функции двигателя и тормоза.
- Предохранители 1-13, 18-30, 35-37 и 46-54 относятся к типу «Микро».
- Предохранители 14-17, 31-34 и 38-45 относятся к типу «MCase» и подлежат замене в мастерской.
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | Катушки зажигания (бензиновый двигатель); свечи зажигания (бензиновый двигатель) | 15 |
| 5 | Электромагнит масляного насоса двигателя, электромагнит муфты компрессора кондиционера, лямбда-зонд, центральный (бензиновый двигатель), лямбда-зонд, задний (дизельный двигатель) | 15 |
| 6 | Регуляторы вакуума; клапан; бустерный клапан (дизельный двигатель) | 7.5 |
| 7 | Блок управления двигателем; установочный элемент; модуль газовой заслонки; клапан EGR (дизельный двигатель); датчик положения турбокомпрессора (дизельный двигатель); клапан турбокомпрессора (бензиновый двигатель) | 20 |
| 8 | Модуль управления двигателем (ECM) | 5 |
| 9 | – | – |
| 10 | Соленоиды (бензиновый двигатель); клапан; термостат системы охлаждения двигателя (бензиновый двигатель); Насос охлаждения EGR (дизельный двигатель); модуль управления свечами накаливания (дизельный двигатель) | 10 |
| 11 | Модуль управления жалюзи спойлера; модуль управления жалюзи радиатора; катушки силового импульсного реле (дизельный двигатель) | 5 |
| 12 | Передний лямбда-зонд; задний лямбда-зонд (бензиновый двигатель) | 15 |
| 13 | Модуль управления двигателем (ECM) | 20 |
| 14 | закуска | 40 |
| 15 | закуска | Шунт |
| 16 | Подогреватель топливного фильтра (дизельный двигатель) | 30 |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | Электрическая розетка на 12 В в туннельной консоли спереди | 15 |
| 25 | Электрическая розетка на 12 В в туннельной консоли рядом с пространством для ног пассажира второго ряда. | 15 |
| 26 | Розетка 12 В в багажнике | 15 |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | Обогрев лобового стекла, левая сторона | Шунт |
| 32 | Обогрев лобового стекла, левая сторона | 40 |
| 33 | Омыватели фар | 25 |
| 34 | Очиститель окон | 25 |
| 35 | Модуль управления коробкой передач | 15 |
| 36 | Сеньяле соноро | 20 |
| 37 | Сирена сигнализации | 5 |
| 38 | Модуль управления тормозной системой (клапана, стояночный тормоз) | 40 |
| 39 | Дворники | 30 |
| 40 | – | – |
| 41 | Обогрев лобового стекла, правая сторона | 40 |
| 42 | Стояночный обогреватель | 20 |
| 43 | Блок управления тормозной системой (насос АБС) | 40 |
| 44 | – | – |
| 45 | Обогрев лобового стекла, правая сторона | Шунт |
| 46 | Зажигание по питанию: модуль управления двигателем; Компоненты коробки передач; Электроусилитель руля; Центральный электрический модуль управления; Модуль управления тормозной системой | 5 |
| 47 | – | – |
| 48 | Правая фара | 7.5 |
| Правая фара, некоторые версии светодиодных фонарей | 15 | |
| 49 | Алкогольный блок | 5 |
| 50 | – | – |
| 51 | Блок управления зажиганием от аккумуляторной батареи | 5 |
| 52 | Воздушная подушка | 5 |
| 53 | Левая фара | 7.5 |
| Левая фара, некоторые версии светодиодных фонарей | 15 | |
| 54 | Датчик педали акселератора | 5 |
ЧИТАТЬ Volvo S60 (2012 г.) – блок предохранителей и реле

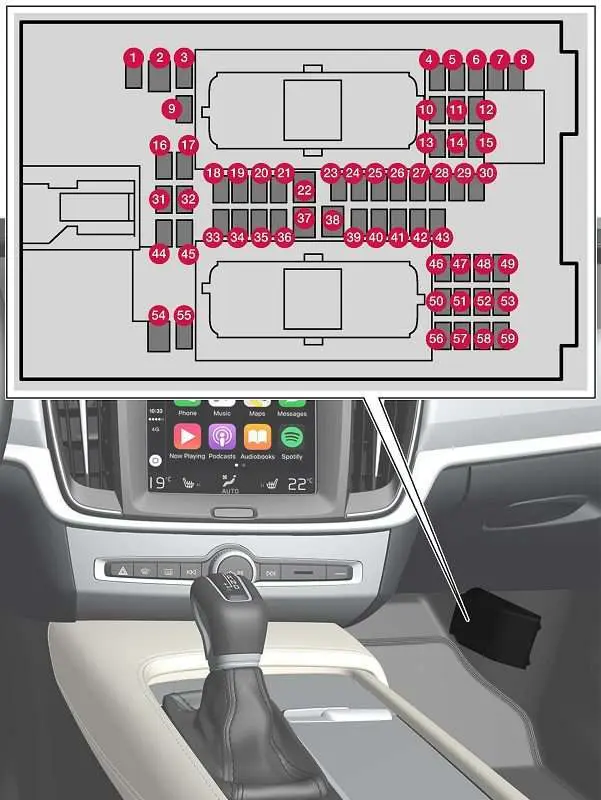

Предохранители под бардачком
- Предохранители 1, 3-21, 23-36, 39-53 и 55-59 относятся к типу «Микро».
- Предохранители 2, 22, 37-38 и 54 относятся к типу «MCase» и подлежат замене в мастерской.
| Номер | описание | Ампер [A] |
|---|---|---|
| 1 | – | – |
| 2 | Электрическая розетка в туннельной консоли возле пространства для ног заднего сиденья | 30 |
| 3 | – | – |
| 4 | Датчик движения | 5 |
| 5 | медиа-плеер | 5 |
| 6 | Дисплей водителя | 5 |
| 7 | Клавиатура на центральной консоли | 5 |
| 8 | Датчик солнечного света | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | Электронный модуль рулевого колеса | 5 |
| 12 | Ручка стартера и модуль переключателя стояночного тормоза | 5 |
| 13 | Электронный модуль подогрева руля | 15 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | Модуль управления кондиционером | 10 |
| 19 | Блокировка рулевого управления | 7.5 |
| 20 | Диагностический разъем OBDII | 10 |
| 21 | Центральный дисплей | 5 |
| 22 | Модуль вентилятора кондиционера, передний | 40 |
| 23 | USB-концентратор | 5 |
| 24 | Контрольное освещение, освещение салона, затемнение внутренних зеркал заднего вида, датчик дождя и освещенности, клавиатура в туннельной консоли рядом с пространством для ног для задних пассажиров, передние сиденья с электроприводом, управление задними дверями, модуль вентилятора левый/правый кондиционер | 7.5 |
| 25 | Модуль управления функцией поддержки водителя | 5 |
| 26 | Люк | 20 |
| 27 | Проекционный дисплей на лобовом стекле | 5 |
| 28 | Выключатель света в салоне | 5 |
| 29 | – | – |
| 30 | Индикация на потолочной консоли (сигнализатор непристегнутого ремня безопасности/сигнализатор подушки безопасности переднего пассажира) | 5 |
| 31 | – | – |
| 32 | Датчик влажности | 5 |
| 33 | Дверной модуль в правой задней двери | 20 |
| 34 | Предохранители в багажнике | 10 |
| 35 | Модуль управления подключением автомобиля к Интернету, модуль управления системой Volvo On Call | 5 |
| 36 | Дверной модуль в левой задней двери | 20 |
| 37 | Модуль управления аудиосистемой (усилитель) (некоторые версии) | 40 |
| 38 | – | – |
| 39 | Многодиапазонный антенный модуль | 5 |
| 40 | Модули комфорта (массажа) передних сидений | 5 |
| 41 | Алкогольный блок | 5 |
| 42 | – | – |
| 43 | Модуль управления топливным насосом | 15 |
| 44 | – | – |
| 45 | – | – |
| 46 | Водительское сиденье с подогревом | 15 |
| 47 | Подогрев переднего пассажирского сиденья | 15 |
| 48 | Охлаждающий насос | 10 |
| 49 | – | – |
| 50 | Дверной модуль в передней левой двери | 20 |
| 51 | Модуль управления подвеской (активный) | 20 |
| 52 | – | – |
| 53 | Модуль управления системой Sensus | 10 |
| 54 | – | – |
| 55 | – | – |
| 56 | Дверной модуль в передней правой двери | 20 |
| 57 | – | – |
| 58 | ТВ (некоторые рынки) | 5 |
| 59 | Главный предохранитель для предохранителей 53 и 58. | 15 |
ЧИТАТЬ Volvo S60 (2016 г.) – блок предохранителей и реле

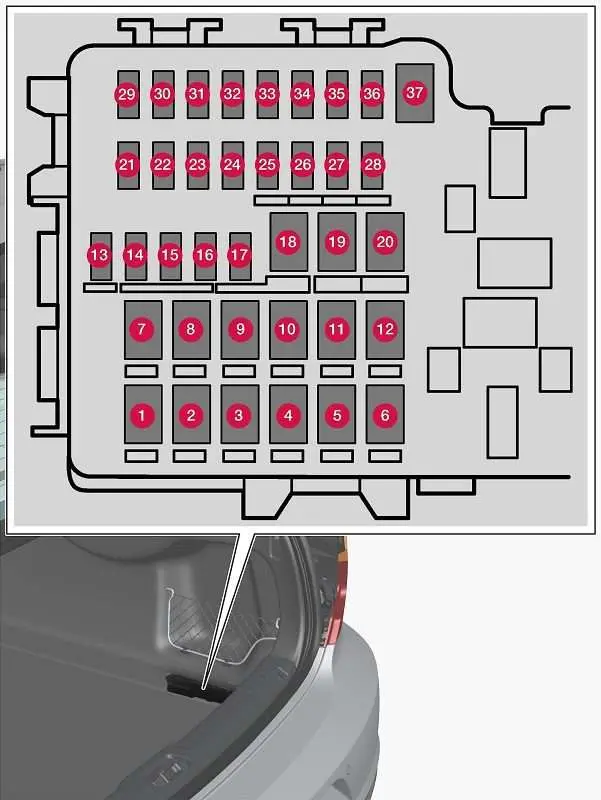

Предохранители в багажнике
