Volvo S80 (2005 г.) — блок предохранителей
Содержание
Volvo S80 (2005) — Схема блока предохранителей
Год производства: за 2005 г.
Предохранитель прикуривателя (электророзетка) на Volvo S80 (2005 г.). Предохранитель 11 находится в блоке предохранителей в салоне.

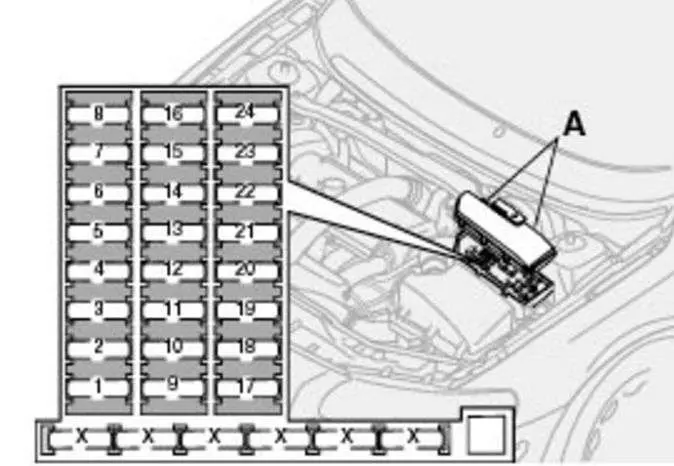

Предохранители – моторный отсек
| Номер | описание | Ампер [A] |
| 1 | – | – |
| 2 | Дополнительные фары (опционально) | 20 |
| 3 | – | – |
| 4 | Датчики кислорода | 20 |
| 5 | Отопитель вентиляции картера; Соленоидные клапаны; Датчик утечки топлива. | 10 |
| 6 | Датчик массы воздушного потока; Модуль управления двигателем; Форсунки. | 15 |
| 7 | – | – |
| 8 | Компрессор кондиционера; Датчик положения педали акселератора; Электронный корпусной вентилятор. | 10 |
| 9 | – | – |
| 10 | – | – |
| 11 | Катушки зажигания | 20 |
| 12 | – | – |
| 13 | Уборочные машины | 25 |
| 14 | АБС | 30 |
| 15 | – | – |
| 16 | – | – |
| 17 | Ближний свет со стороны водителя | 20 |
| 18 | Передние габаритные огни | 15 |
| 19 | АБС | 30 |
| 20 | Огни обгона с правой стороны | 20 |
| 21 | Топливный насос | 15 |
| 22 | Аввиаменто | 35 |
| 23 | Модуль управления двигателем; Реле двигателя. | 10 |
| 24 | – | – |
Блок предохранителей в салоне, за пластиковой крышкой
| Номер | описание | Ампер [A] |
| 1 | Подогрев пассажирского сиденья (опция) | 15 |
| 2 | Подогрев водительского сиденья (опция) | 15 |
| 3 | Корно | 15 |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | Сирена сигнализации | 5 |
| 9 | Питание выключателя стоп-сигналов | 5 |
| 10 | Панель приборов; Кондиционер; Сиденье водителя с электроприводом (опция). | 10 |
| 11 | Presa da 12 V — передние и задние сиденья | 15 |
| 12 | – | – |
| 13 | – | – |
| 14 | Очистители фар (некоторые модели) | 15 |
| 15 | ABS; НТЦ; ДСТЦ. | 5 |
| 16 | Усилитель руля; Активные биксеноновые фары (опция). | 10 |
| 17 | Левая передняя противотуманная фара (опция) | 7,5 |
| 18 | Правая передняя противотуманная фара (опция) | 7,5 |
| 19 | – | – |
| 20 | – | – |
| 21 | Модуль управления коробкой передач; Блокировка задней передачи (коробка передач М66). | 10 |
| 22 | Ходовые огни со стороны водителя | 10 |
| 23 | Габаритные огни со стороны пассажира | 10 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | Пассажирское сиденье с электроприводом (опция); Системный звук. | 5 |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | Вакуумный насос | 20 |
| 34 | Насос омывателя фар (некоторые модели) | 15 |
| 35 | – | – |
| 36 | – | – |
ЧИТАТЬ Volvo XC60 (2020-2022) – блок предохранителей и реле
Блок предохранителей на краю приборной панели
| Номер | описание | Ампер [A] |
| 1 | Сиденье водителя с электроприводом (опция) | 25 |
| 2 | Пассажирское сиденье с электроприводом (опция) | 25 |
| 3 | Вентилятор системы кондиционирования | 30 |
| 4 | Модуль управления – дверь переднего пассажира | 25 |
| 5 | Модуль управления – дверь водителя | 25 |
| 6 | Потолочное освещение; Верхний электрический модуль управления. | 10 |
| 7 | Люк на крыше (опция) | 15 |
| 8 | Включить; система СРС; Модуль управления двигателем; Иммобилайзер. | 7,5 |
| 9 | Бортовая диагностика; Выключатель; Датчик угла поворота рулевого колеса; Модуль управления рулевым колесом. | 5 |
| 10 | Аудиосистема | 20 |
| 11 | Усилитель аудиосистемы | 30 |
| 12 | Дисплей навигационной системы (опция) | 10 |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
Предохранители в багажнике
Предохранители в багажном отделении расположены за панелью со стороны водителя в грузовом отделении.
| Номер | описание | Ампер [A] |
| 1 | Поддержка освещения | 10 |
| 2 | Парковочные огни; Противотуманные огни; Подсветка багажника; Подсветка номерного знака; Стоп-сигналы. | 20 |
| 3 | Вспомогательный модуль управления | 15 |
| 4 | – | – |
| 5 | Задний электронный модуль | 10 |
| 6 | CD-чейнджер (опция), Навигационная система (опция) | 7,5 |
| 7 | Жгут проводов прицепа (30 проводов) | 15 |
| 8 | Розетка 12 В – багажник | 15 |
| 9 | Задняя пассажирская дверь: подъем стекла, функция отключения лобового стекла. | 20 |
| 10 | Задняя дверь со стороны водителя: стеклоподъемники, функция отключения лобового стекла. | 20 |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | Аудио аксессуары | 5 |
| 18 | – | – |
| 19 | Складные подголовники (опция) | 15 |
| 20 | Жгут проводов прицепа (15 проводов) | 20 |
| 21 | – | – |
| 22 | – | – |
| 23 | Полный привод (опция) | 7,5 |
| 24 | Четырехрамочная система C (опция) | 15 |
| 25 | – | – |
| 26 | Ассистент парковки (опционально) | 5 |
| 27 | Главный предохранитель: проводка прицепа, Четыре-С, помощь при парковке, полноприводный автомобиль. | 30 |
| 28 | Центральный замок | 15 |
| 29 | Освещение со стороны водителя прицепа: Парковочные огни, включите сигналы. | 25 |
| 30 | Освещение пассажирской стороны прицепа: Парковочные огни, стоп-сигнал, противотуманные огни, индикатор. | 40 |
| 31 | Главный предохранитель: предохранители 37 и 38. | 40 |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | Обогрев заднего стекла | 20 |
| 38 | Обогрев заднего стекла | 20 |
